【化工行业标准(HG)】 推进式搅拌器技术条件

中华人民共和国化工行业标准
推进式搅拌器技术条件

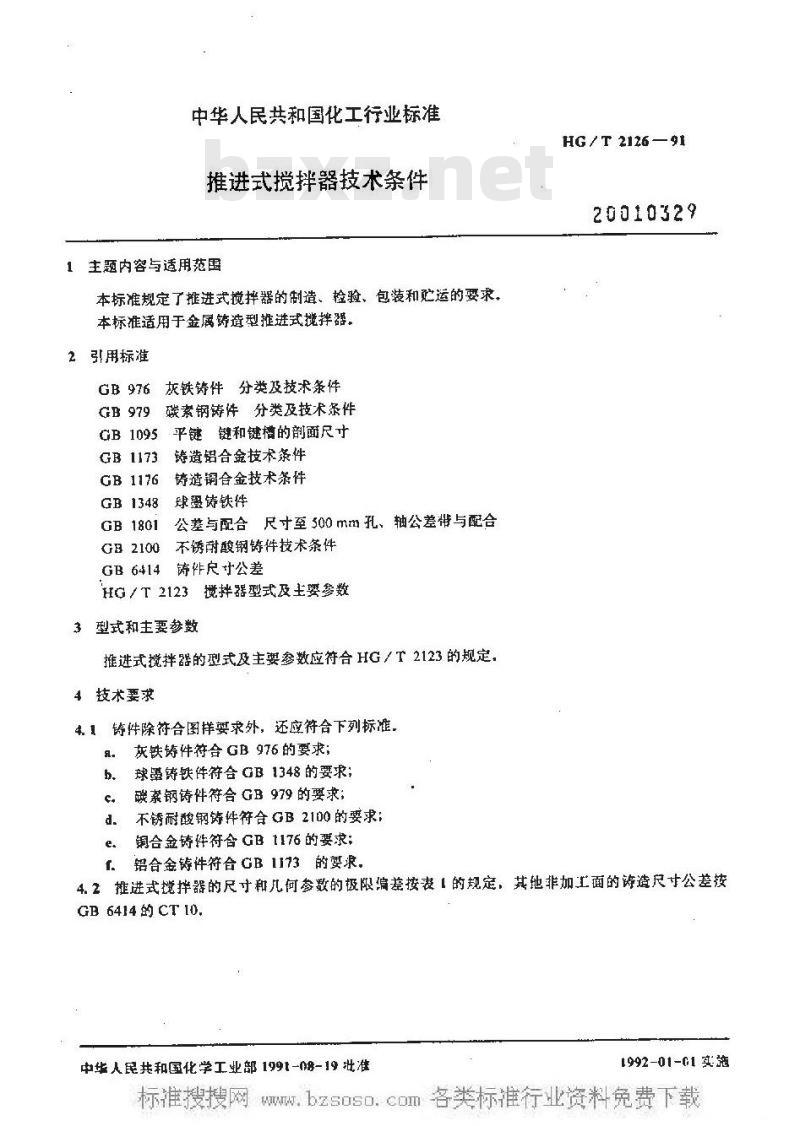

主题内容与适用范围
本标准规定了推进式揽拌器的制造、检验、包装和贮运的要求，本标准适用于金属铸造型推进式搅拌器。2引用标准
GB976灰铁等件分类及技术条件
GB979碳素钢件分类及技术条件
GB1095平键键和键槽的韵面尺寸GB 1173
铸造铝合金技术条件
5铸造铜合金技术条件
GB 1176
GB1348
GB 1801
GB 2100
球墨铸铁件
公差与配合尺寸至300mm孔、轴公差带与配合不锈耐酸钢铸件技术条件
铸作尺寸公差
GB 6414
HG/T2123揽拌器型式及主要参数3型式和主要参数
推进式搅拌器的型式及主要参数应符合HG／T2123的规定，4技术要求
4.1铸件除符合图样要求外，还应符合下列标准，8.
灰铁铸件符合GB976的要求；
球铸铁件符合GB1348的要求
碳素钢铸件符合GB979的要求；
d.不锈耐酸钢铸件符合GB2100的要求：e.
铜合金铸件符合GB1176的要求；HG/T2126—91
20010329
铝合金铸件符合GB1173的要求，f.
4.2推进式搅拌器的尺寸和几何参数的极限偏差按表1的规定，其他非加工面的读造尺寸公差按GB 6414 的 CT 10,
中华人民共和国化学工业部1991-08-19壮准1992-01-G1实施
搅拌器直径DJ
搅拌器轴孔直径
搅拌器抽毂键括
浆叶长度！
浆叶截面宽度
浆叶截面倾斜角
HG/ T 2126 — 91
极限偏差
D[0 或 JS 9
GB 6414
GB1801
GB1095
GB 6414
GB 6414

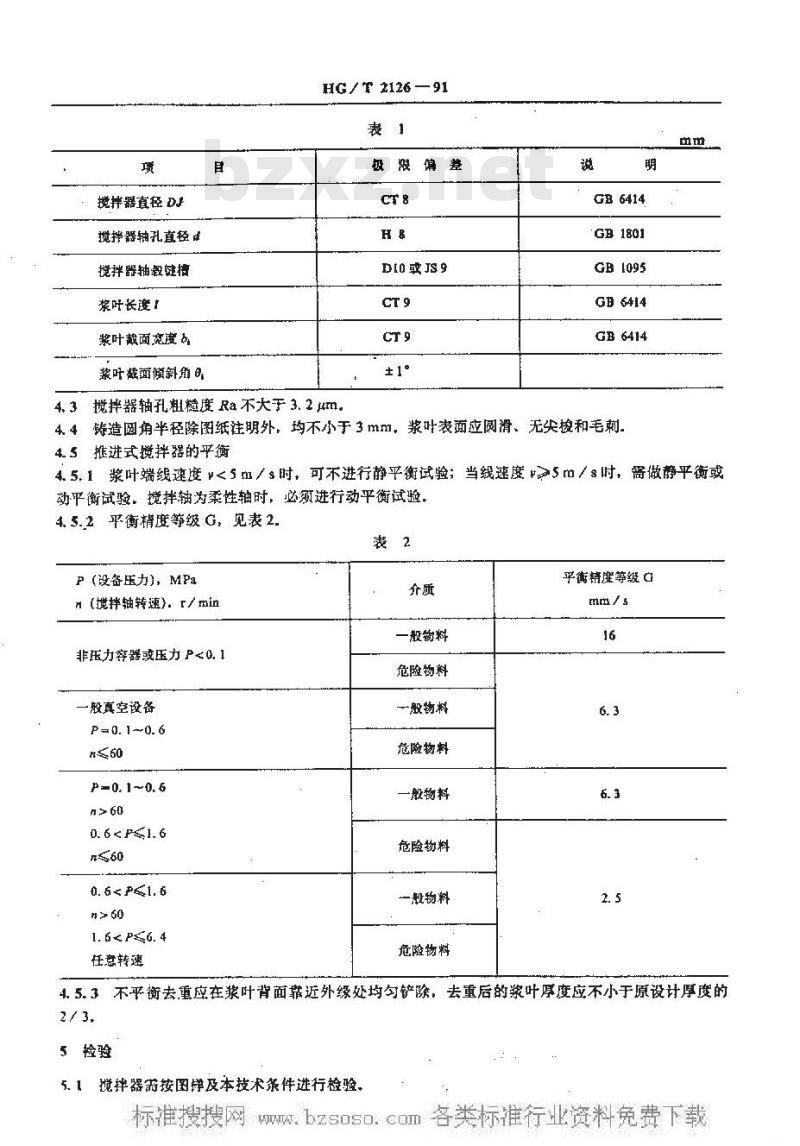

4.3搅拌器轴孔粗糙度Ra不大于3.2um。4.4铸造圆角半径除图纸注期外，均不小于3mm，浆叶表面应圆滑、无尖梭和毛刺4.5推进式搅拌器的平衡
4.5.1浆叶端线速度v<5m/s时，可不进行静平衡试验；当线速度5m/s时，备做静平衡或动平衡试验。揽拌轴为柔性轴时，必须进行动平衡试验，4.5.2平衡梢度等级G，见表2.
P(设备压力)，MPa
（搅拌轴转速）：/min
非压力容器或压力P0.1
一般真空设备
P=0. 1--0. 6
p=0. 10, 6
0.6P≤1.6
0. 61. 6任意转
一般物料
危险物料
一般物料bzxz.net
危险物料
一般物料
危险物料
一般物料
危险物料
平衡精度等级G
4.5.3不平衡去.重应在浆叶背面靠近外缘处均匀铲除，去重后的浆叶厚度应不小于原设计厚度的2/3.
5检验
5.1揽拌器需按图弹及本技术条件进行检验、5 2
HG / T 2126—91
检测浆叶截面馈斜角的，参见附录A（参考件）包装和效运
揽拌器应做防锈处理。轴孔等配合面应涂中性油脂、且以木塞封塞轴孔进行保护，出厂技术文件
产品说明书，包括名称、直径、材料和重蛋等内容b.
产品质量证明书：
产品出厂合格证；
d.装箱单，
63产品存库或运输应采取防止腐蚀、防损、防潮等措施，不允许露天存放，搅拌器包装时，应防止揽拌轴弯曲变形，固定搅拌轴的支座不得支承在轴的装配部位，6.4
.客类标准行业资料免费下载HG/T 2126—91
附录人

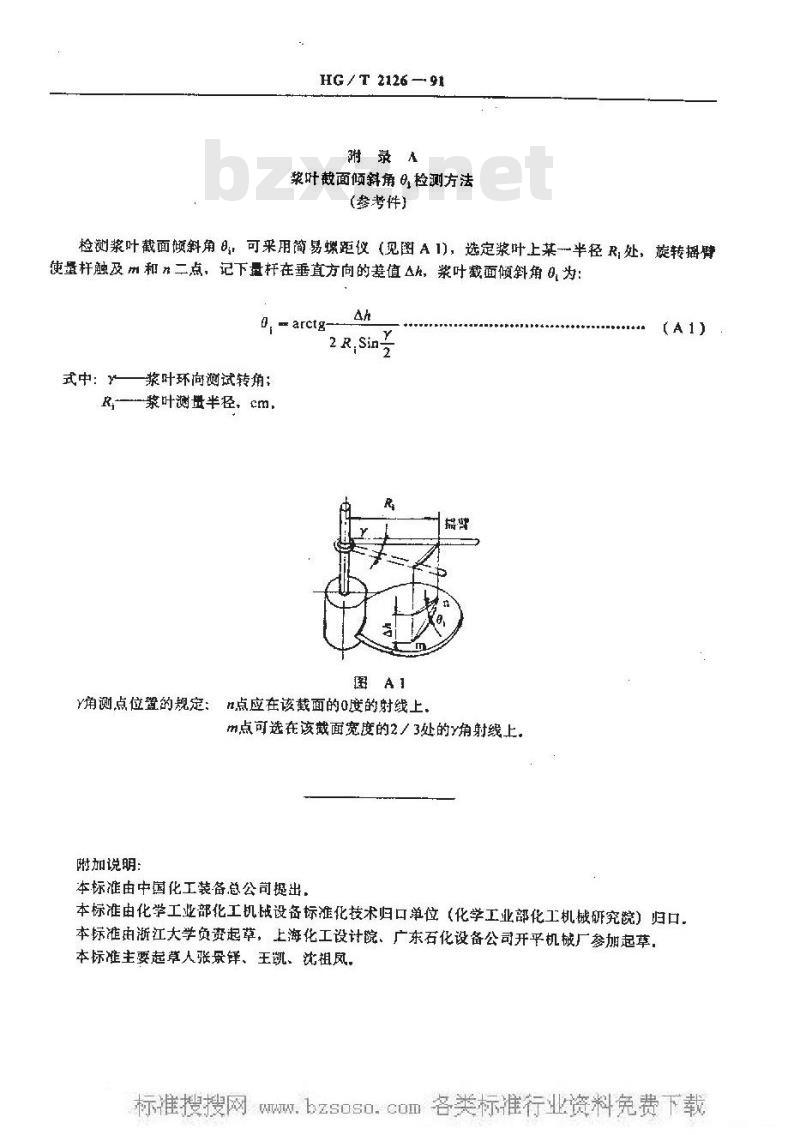

浆叶鼓面倾斜角9,检测方法
(参考件)
检测浆叶截面倾斜角8，可采用简易螺距仪（见图A1)，选定浆叶上某一半径R，处，旋转摇臂使量杆触及m和二点，记下量托在垂直方向的差值，浆叶载面倾斜角为Ah
Qarctg
式中：浆叶环向测试转角
R,浆叶渊盘半径，cm.
Y角测点位置的规定：n点应在该载面的0度的射线上，m点可选在该截面宽度的2／3处的Y角射线上，附加说明：
本标准由中国化工装备总公司提出(A1)
本标准由化学工业部化工机战设备标准化技术归口单位（化学工业部化工机蛾研究院）归口，本标准由浙江大学负资起草，上海化工设计院、广东石化设备公司开平机械厂参加起草，本标准主要起草人张景铎、王凯、沈祖凤。
