【HG化工标准】 代替 HG/T 2809-1996 浮顶油罐软密封装置 橡胶密封带

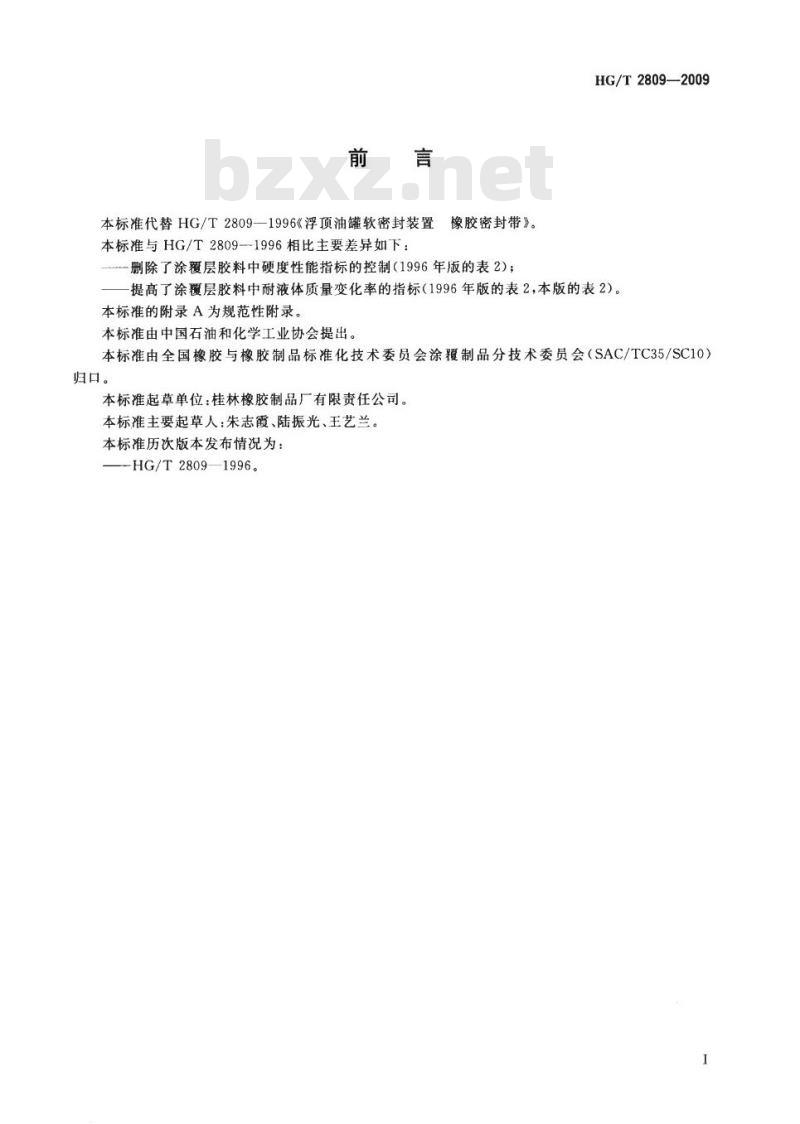

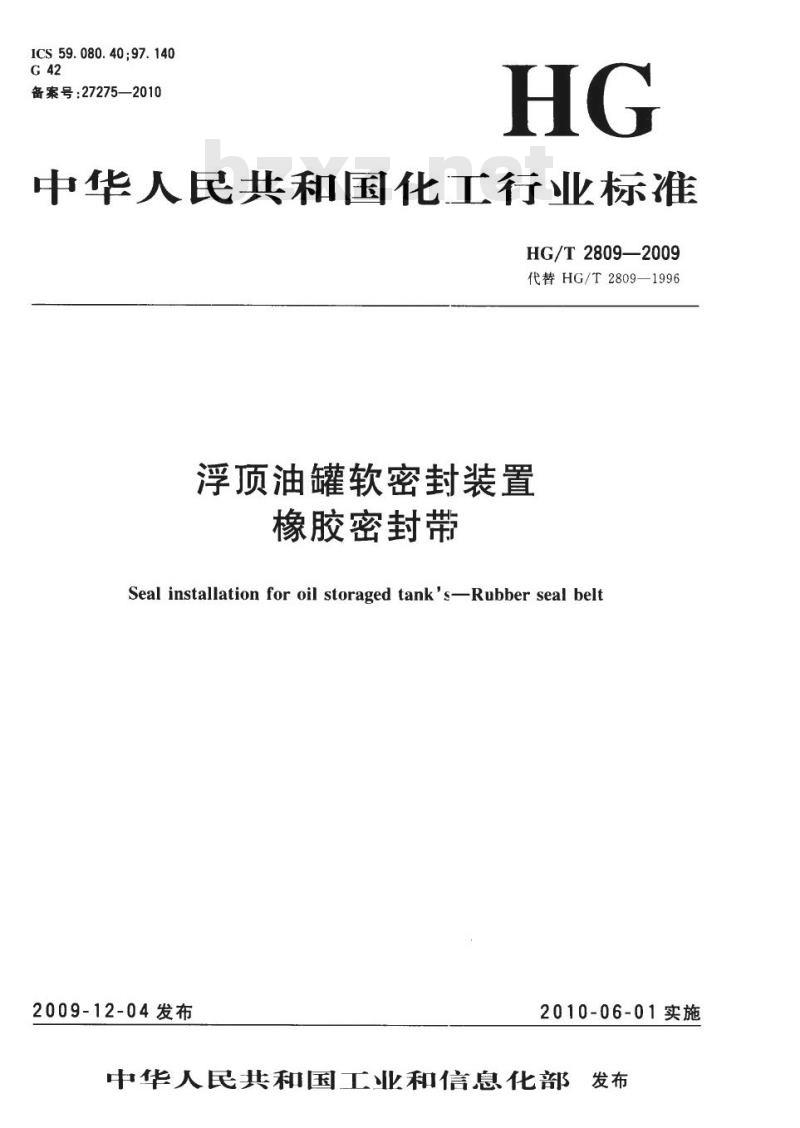

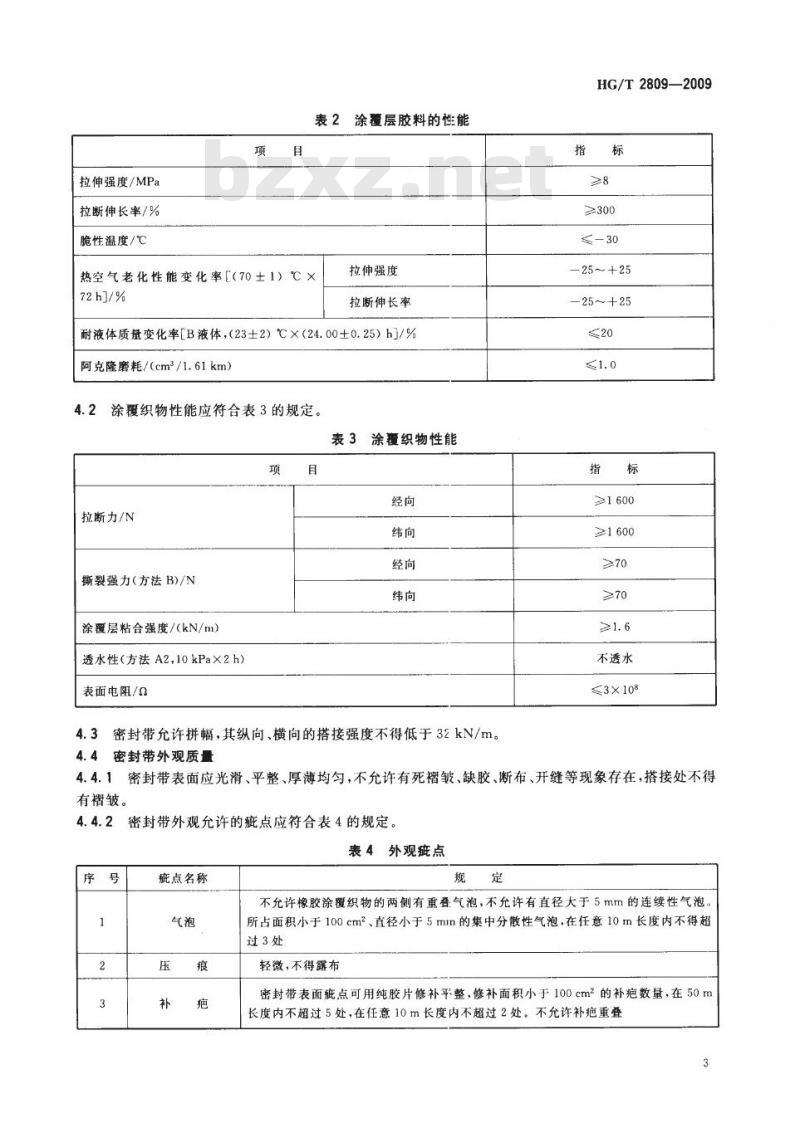

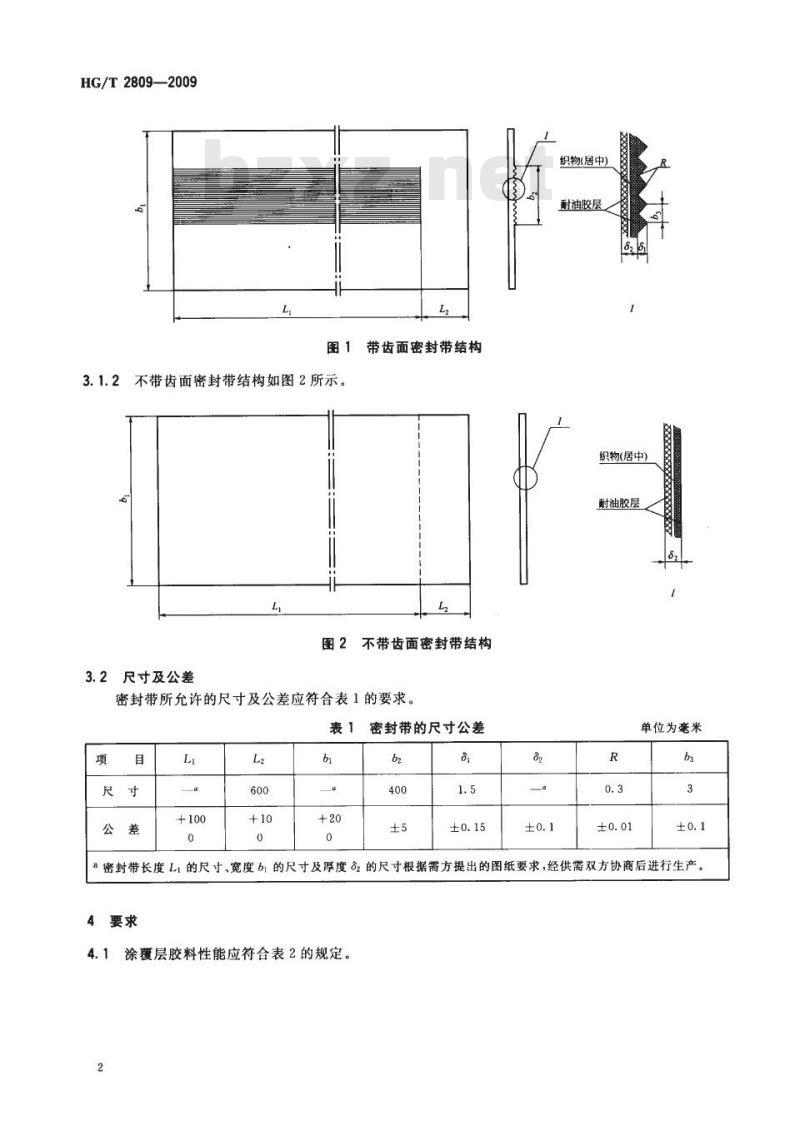

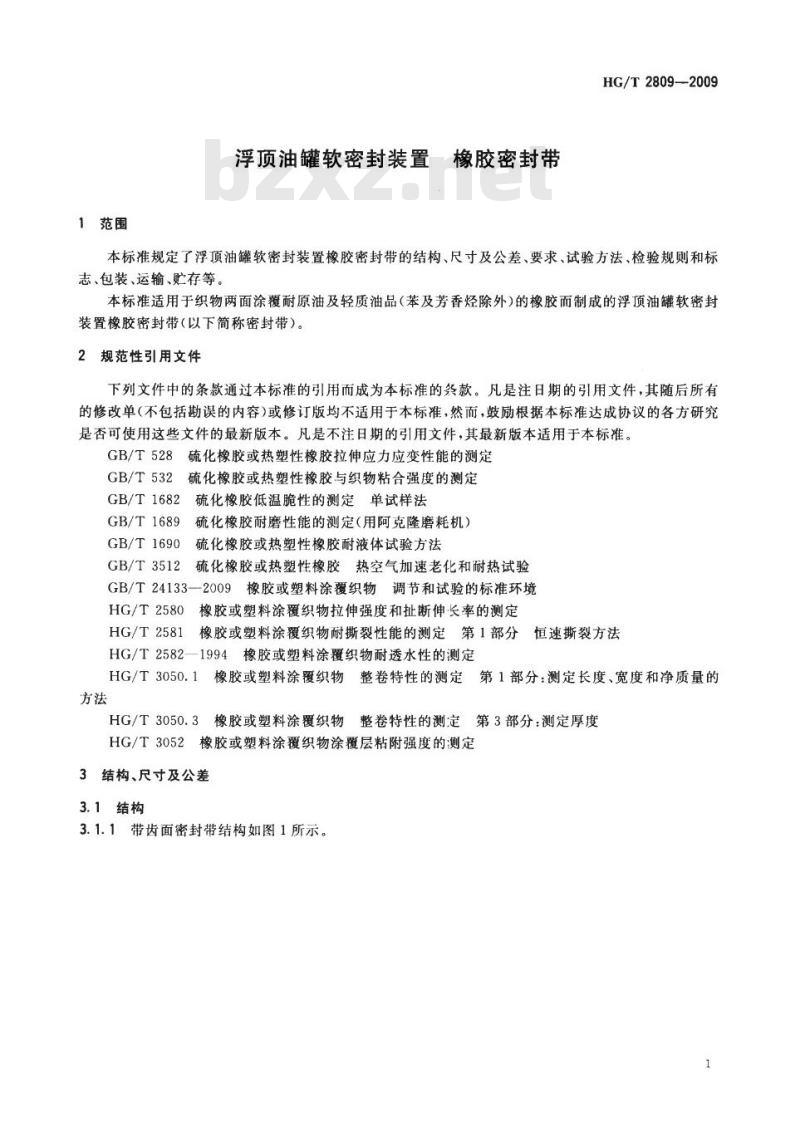

中华人民共和国化工行业标准 HG/T 2809—2009（代替 HG/T 2809—1996） 浮顶油罐软密封装置 橡胶密封带 Seal installation for oil storage tank's - Rubber seal belt 2009-12-04发布，2010-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准代替 HG/T 2809—1996《浮顶油罐软密封装置 橡胶密封带》。 本标准与 HG/T 2809—1996 相比主要差异如下：删除了涂覆层胶料中硬度性能指标的控制（1996年版的表2）；提高了涂覆层胶料中耐液体质量变化率的指标（1996年版的表2，本版的表2）。本标准的附录A为规范性附录。 本标准由中国石油和化学工业协会提出，由全国橡胶与橡胶制品标准化技术委员会涂覆制品分技术委员会（SAC/TC35/SC10）归口。 本标准起草单位：桂林橡胶制品厂有限责任公司。 本标准主要起草人：朱志霞、陆振光、王艺兰。 本标准历次版本发布情况为：1996年发布 HG/T 2809—1996。 1 范围 本标准规定了浮顶油罐软密封装置橡胶密封带的结构、尺寸及公差、要求、试验方法、检验规则和标志、包装、运输、贮存等。 本标准适用于织物两面涂覆耐原油及轻质油品（苯及芳香烃除外）的橡胶而制成的浮顶油罐软密封装置橡胶密封带（以下简称密封带）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 532 硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/T 1682 硫化橡胶低温脆性的测定单试样法 GB/T 1689 硫化橡胶耐磨性能的测定（用阿克隆磨耗机） GB/T 1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 24133—2009 橡胶或塑料涂覆织物调节和试验的标准环境 HG/T 2580 橡胶或塑料涂覆织物拉伸强度和扯断伸长率的测定 HG/T 2581 橡胶或塑料涂覆织物耐撕裂性能的测定 第1部分 恒速撕裂方法 HG/T 2582—1994 橡胶或塑料涂覆织物耐透水性的测定 HG/T 3050.1 橡胶或塑料涂覆织物整卷特性的测定 第1部分：测定长度、宽度和净质量 HG/T 3050.3 橡胶或塑料涂覆织物整卷特性的测定 第3部分：测定厚度 HG/T 3052 橡胶或塑料涂覆织物涂覆层粘附强度的测定 3 结构、尺寸及公差 3.1 结构 3.1.1 带齿面密封带结构如图1所示。 [图1 带齿面密封带结构] 3.1.2 不带齿面密封带结构如图2所示。 [图2 不带齿面密封带结构] 3.2 尺寸及公差 密封带所允许的尺寸及公差应符合表1的要求。 表1 密封带的尺寸公差： - L (长度): $ge$ 600 mm, 公差 $pm$ 100 mm - $L_2$ (长度): $ge$ 400 mm, 公差 $pm$ 10 mm - $b_1$ (宽度): 82 mm, 公差 $pm$ 20 mm - $b_2$ (宽度): 82 mm, 公差 $pm$ 5 mm - $b_3$: 3 mm, 公差 $pm$ 0.1 mm - $a$: 1.5 mm, 公差 $pm$ 0.1 mm - $h$ (厚度): 8 mm, 公差 $pm$ 0.15 mm 密封带的尺寸、宽度 $b_1$ 的尺寸及厚度 $h$ 的尺寸根据需方提出的图纸要求，经供需双方协商后进行生产。 4 要求 4.1 涂覆层胶料性能应符合表2的规定。 表2 涂覆层胶料的性能： - 拉伸强度/MPa: $ge$ 8 - 拉断伸长率/%: $ge$ 300 - 脆性温度/℃: $le$ -30 - 热空气老化性能变化率 [(70$pm$1)℃ $ imes$ 72h]/%: $pm$ 25 - 拉伸强度变化率/%: $pm$ 25 - 拉断伸长率变化率/%: $pm$ 25 - 耐液体质量变化率 [B液体, (23$pm$2)℃ $ imes$ (24.00$pm$0.25)h]/%: $le$ 20 - 阿克隆磨耗/(cm²/1.61km): (见原文) 4.2 涂覆织物性能应符合表3的规定。 表3 涂覆织物性能： - 拉断力/N (经向/纬向): (见原文) - 撕裂强力 (方法B)/N (经向/纬向): (见原文) - 涂覆层粘合强度/(kN/m): $ge$ 3 - 透水性 (方法A2, 10kPa $ imes$ 2h): (见原文) - 表面电阻/$Omega$: (见原文) 4.3 密封带允许拼幅，其纵向、横向的搭接强度不得低于 3 kN/m。 4.4 密封带外观质量。
