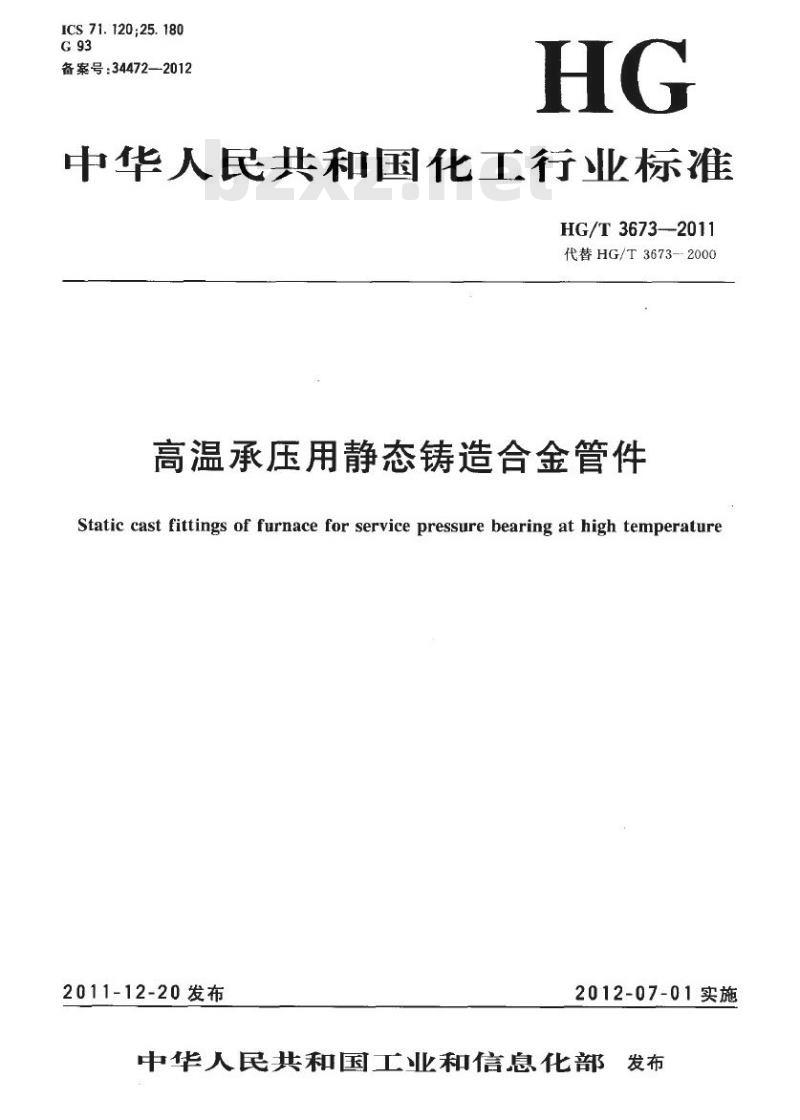

【HG化工标准】 代替 HG/T 3673-2000 高温承压用静态铸造合金管件

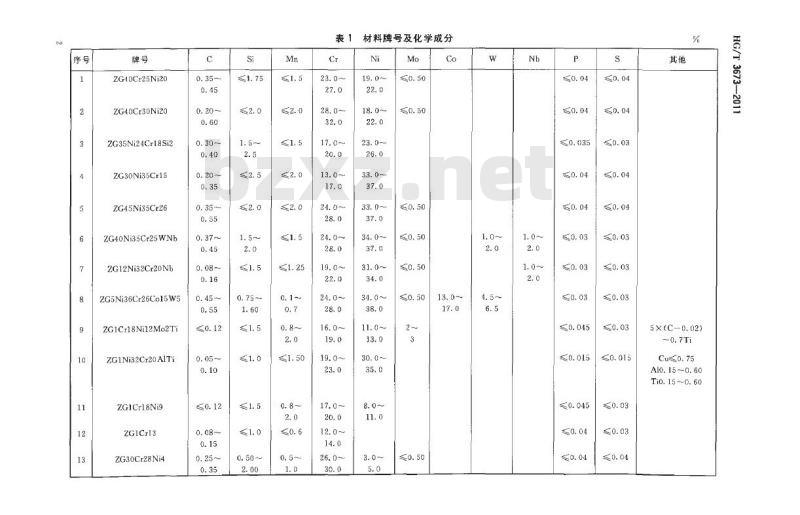

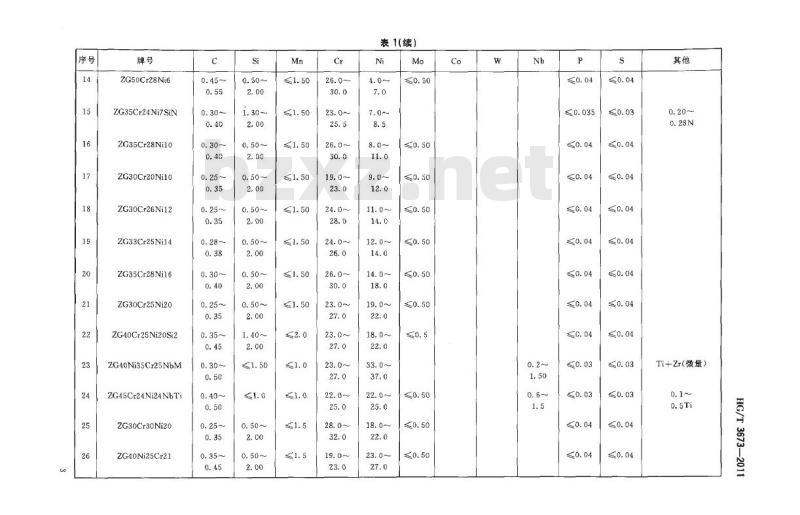

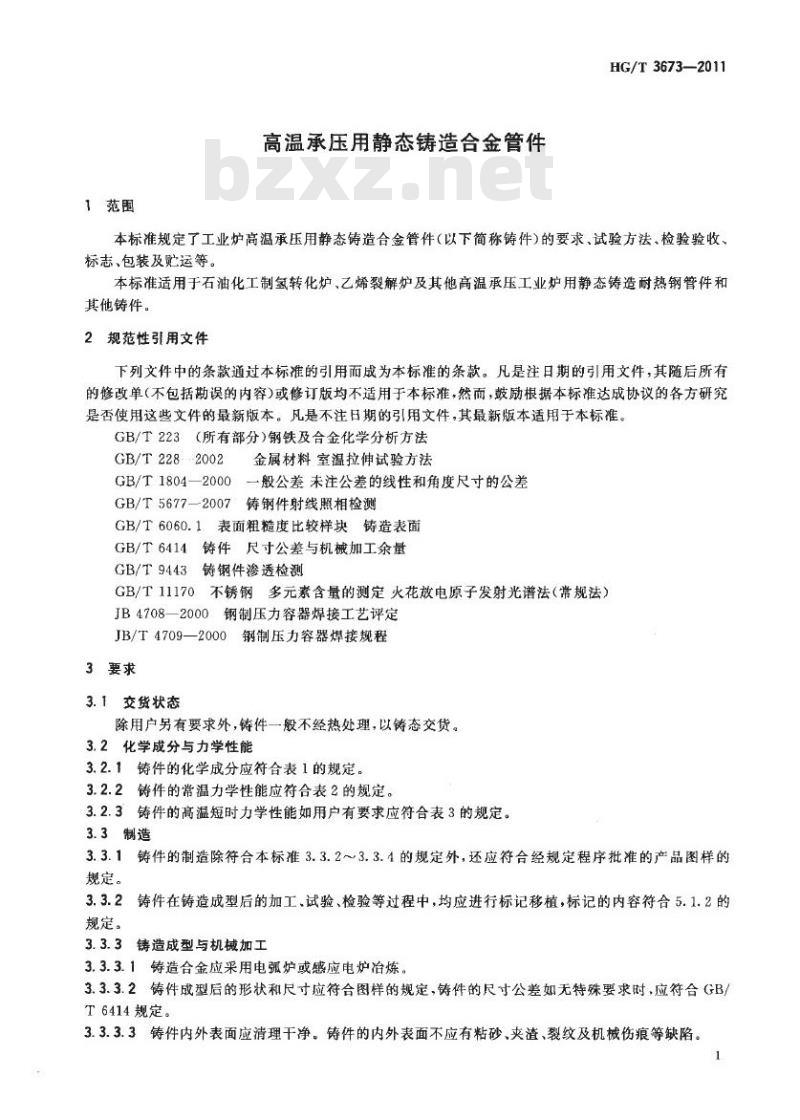

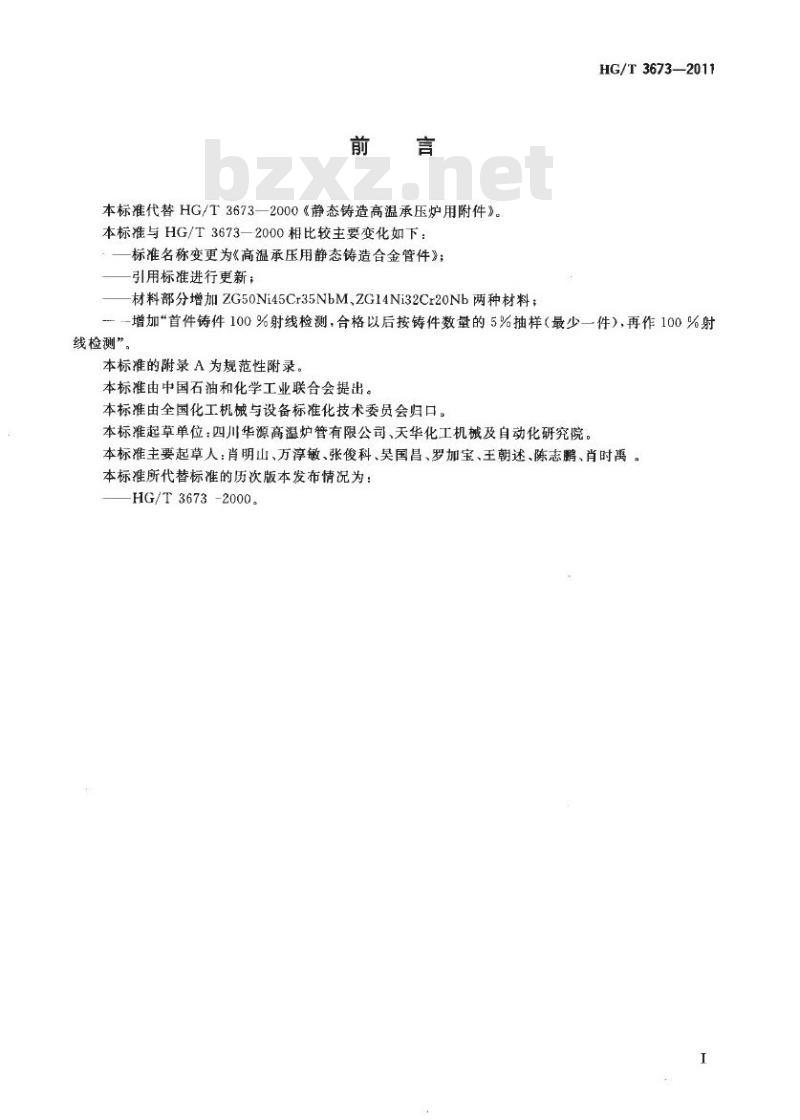

中华人民共和国化工行业标准 HG/T 3673—2011 代替 HG/T 3673—2000 高温承压用静态铸造合金管件 Static cast fittings of furnace for service pressure bearing at high temperature 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准代替 HG/T 3673—2000《静态铸造高温承压炉用附件》。本标准与 HG/T 3673—2000 相比较主要变化如下：标准名称变更为《高温承压用静态铸造合金管件》；引用标准进行更新；材料部分增加 ZG50Ni45Cr35NbM、ZG14Ni32Cr20Nb 两种材料；增加“首件铸件 100% 射线检测，合格以后按铸件数量的 5% 抽样（最少一件），再作 100% 射线检测”。 本标准的附录 A 为规范性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会归口。本标准起草单位：四川华源高温炉管有限公司、天华化工机械及自动化研究院。本标准主要起草人：肖明山、万淳敏、张俊科、昊国昌、罗加宝、王朝述、陈志鹏、肖时禹。本标准所代替标准的历次版本发布情况为：HG/T 3673—2000。 1 范围 本标准规定了工业炉高温承压用静态铸造合金管件（以下简称铸件）的要求、试验方法、检验验收、标志、包装及贮运等。 本标准适用于石油化工制氢转化炉、乙烯裂解炉及其他高温承压工业炉用静态铸造耐热钢管件和其他铸件。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 223（所有部分） 钢铁及合金化学分析方法 GB/T 228—2002 金属材料室温拉伸试验方法 GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差 GB/T 5677—2007 铸钢件射线照相检测 GB/T 6060.1 表面粗糙度比较样块 GB/T 6414 铸造表面铸件尺寸公差与机械加工余量 GB/T 9443 铸钢件渗透检测 GB/T 11170 不锈钢多元素含量的测定 火花放电原子发射光谱法（常规法） JB 4708—2000 钢制压力容器焊接工艺评定 JB/T 4709—2000 钢制压力容器焊接规程 3 要求 3.1 交货状态 除用户另有要求外，铸件一般不经热处理，以铸态交货。 3.2 化学成分与力学性能 3.2.1 铸件的化学成分应符合表 1 的规定。 3.2.2 铸件的常温力学性能应符合表 2 的规定。 3.2.3 铸件的高温短时力学性能如用户有要求应符合表 3 的规定。 3.3 制造 3.3.1 铸件的制造除符合本标准 3.3.2～3.3.4 的规定外，还应符合经规定程序批准的产品图样的规定。 3.3.2 铸件在铸造成型后的加工、试验、检验等过程中，均应进行标记移植，标记的内容符合 5.1.2 的规定。 3.3.3 铸造成型与机械加工 3.3.3.1 铸造合金应采用电弧炉或感应电炉冶炼。 3.3.3.2 铸件成型后的形状和尺寸应符合图样的规定，铸件的尺寸公差如无特殊要求时，应符合 GB/T 6414 规定。 3.3.3.3 铸件内外表面应清理干净。铸件的内外表面不应有粘砂、夹渣、裂纹及机械伤痕等缺陷。 表 1 铸件化学成分（部分） | 序号 | 牌号 | C (%) | Si (%) | | :--- | :--- | :--- | :--- | | 1 | ZG40Cr25Ni20 | 0.35~0.45 | ≤1.75 | | 2 | ZG40Cr30Ni20 | 0.20~0.60 | 2.0 | | 3 | ZG35Ni24Cr18Si2 | 0.30~0.40 | 1.5~2.5 | | 4 | ZG30Ni35Cr15 | 0.20~0.35 | 2.5 | | 5 | ZG45Ni35Cr26 | 0.35~0.55 | 2.0 | | 6 | ZG40Ni35Cr25WNb | 0.37~0.45 | 1.5~2.0 | | 7 | ZG12Ni32Cr20Nb | 0.08~0.16 | 1.5 | | 8 | ZG5Ni36Cr26Co15W5 | 0.45~0.55 | 0 | | 9 | ZG1Cr18Ni12Mo2Ti | 0.12 | - | | 10 | ZG1Ni32Cr20A1Ti | 0.05~0.10 | - | | 11 | ZG1Cr18Nis | 0.12 | - | | 12 | ZG1Cr13 | 0.08~0.15 | - | | 13 | ZG30Cr28Ni4 | 0.25~0.35 | - |
