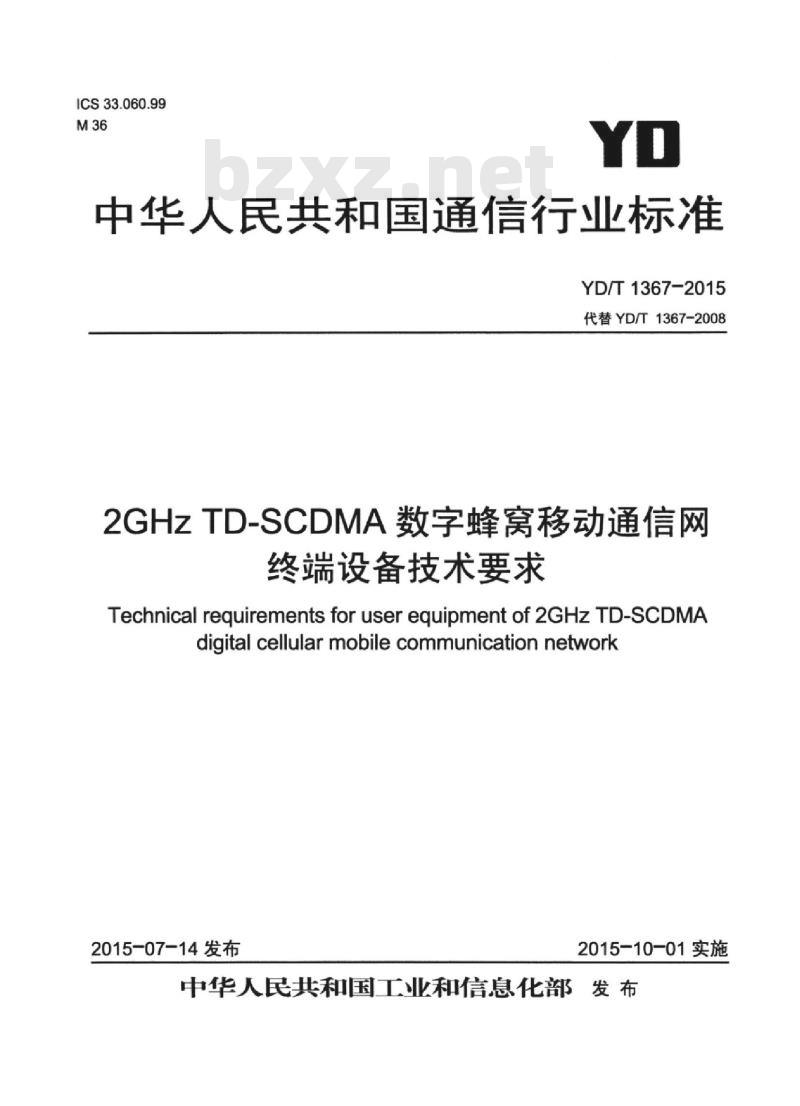

【YD通讯标准】 代替 YD/T 1367-2008 2GHz TD-SCDMA 数字蜂窝移动通信网终端设备技术要求

ICS33.060.99
中华人民共和国通信行业标准
YD/T1367-2015
代替YD/T1367-2008
2GHZTD-SCDMA数字蜂窝移动通信网终端设备技术要求
Technical requirements foruserequipmentof2GHzTD-SCDMAdigitalcellularmobilecommunicationnetwork2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言·

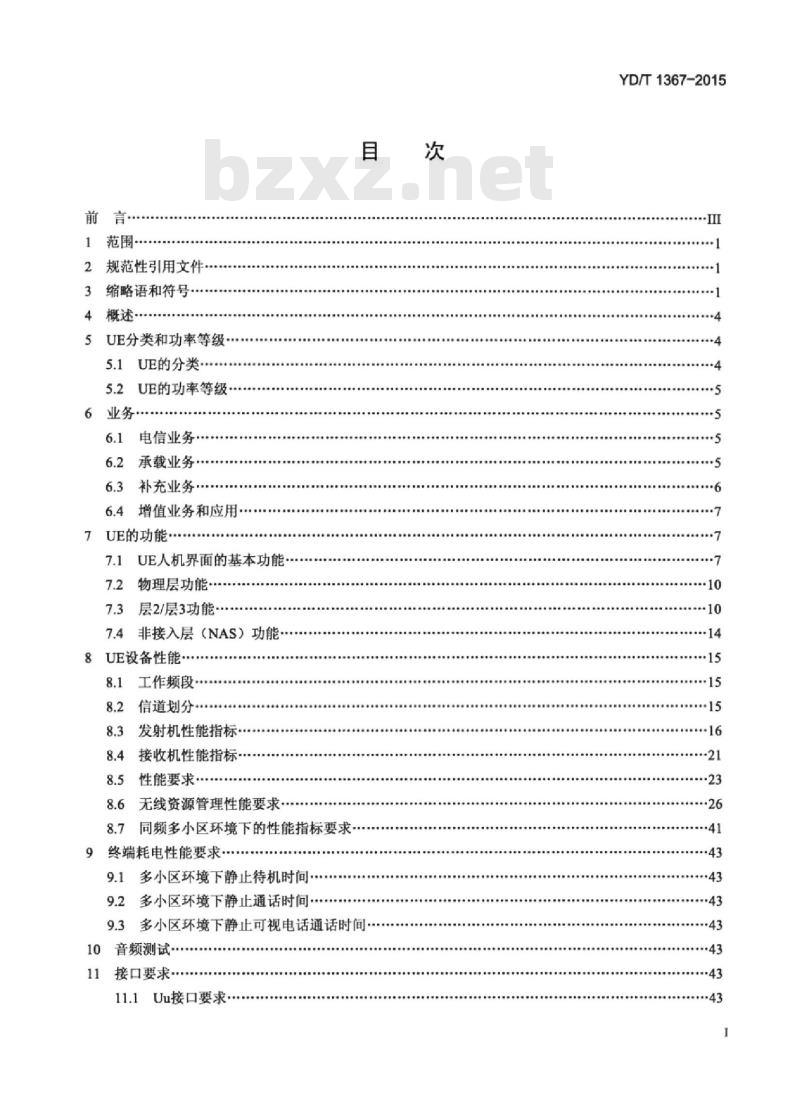

规范性引用文件
缩略语和符号
UE分类和功率等级·
5.1UE的分类
5.2UE的功率等级
6.1电信业务
6.2承载业务
6.3补充业务
6.4增值业务和应用
7UE的功能·
7.1UE人机界面的基本功能.
7.2物理层功能
7.3层2/层3功能
7.4非接入层（NAS）功能
8UE设备性能
工作频段·
信道划分·
发射机性能指标
接收机性能指标
性能要求
无线资源管理性能要求
同频多小区环境下的性能指标要求·终端耗电性能要求.
9.1多小区环境下静止待机时间
9.2多小区环境下静止通话时间
9.3多小区环境下静止可视电话通话时间10音频测试
11接口要求
Uu接口要求，
YD/T1367-2015
YD/T1367-2015

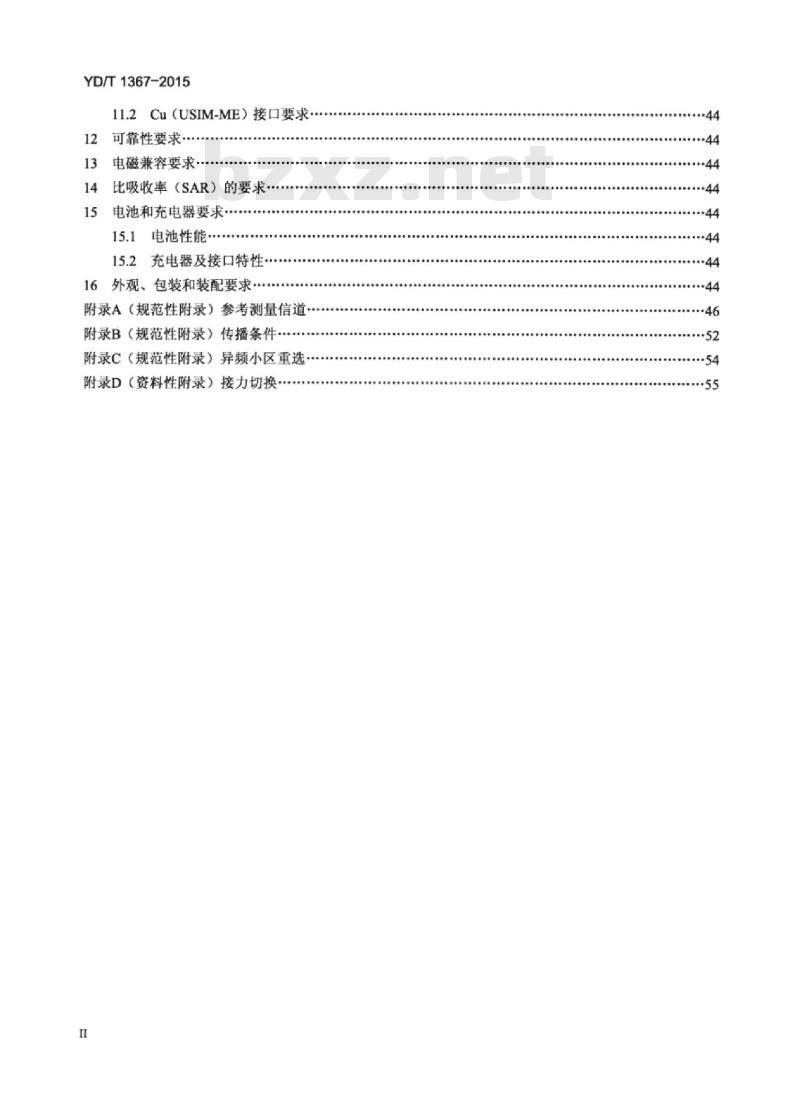

11.2Cu（USIM-ME）接口要求
可靠性要求
13电磁兼容要求
比吸收率（SAR）的要求
电池和充电器要求
15.1电池性能·
15.2充电器及接口特性….
16外观、包装和装配要求
附录A（规范性附录）参考测量信道附录B（规范性附录）传播条件...附录C（规范性附录）异频小区重选…附录D（资料性附录）接力切换··I
TiiKAoNiKAca
YD/T1367-2015

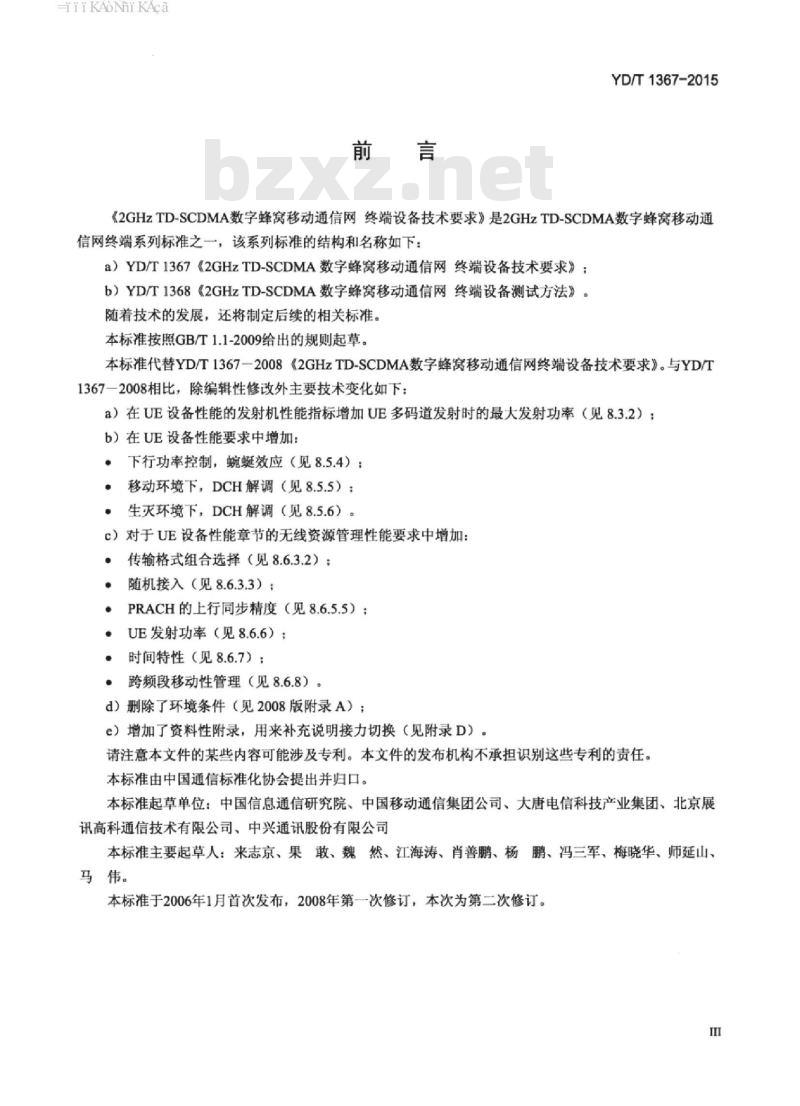

《2GHzTD-SCDMA数字蜂窝移动通信网终端设备技术要求》是2GHzTD-SCDMA数字蜂窝移动通信网终端系列标准之一，该系列标准的结构和名称如下：a）YD/T1367《2GHzTD-SCDMA数字蜂窝移动通信网终端设备技术要求》：b）YD/T1368《2GHzTD-SCDMA数字蜂窝移动通信网终端设备测试方法》。随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准代替YD/T1367一2008《2GHzTD-SCDMA数字蜂窝移动通信网终端设备技术要求》。与YD/T1367一2008相比，除编辑性修改外主要技术变化如下：a）在UE设备性能的发射机性能指标增加UE多码道发射时的最大发射功率（见8.3.2）：b）在UE设备性能要求中增加：
·下行功率控制，婉蜓效应（见8.5.4）；移动环境下，DCH解调（见8.5.5）：生灭环境下，DCH解调（见8.5.6）。c）对于UE设备性能章节的无线资源管理性能要求中增加：传输格式组合选择（见8.6.3.2）：随机接入（见8.6.3.3）：
PRACH的上行同步精度（见8.6.5.5）：·UE发射功率（见8.6.6）：
·时间特性（见8.6.7）；
·跨频段移动性管理（见8.6.8）。d）删除了环境条件（见2008版附录A）；e）增加了资料性附录，用来补充说明接力切换（见附录D）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国移动通信集团公司、大唐电信科技产业集团、北京展讯高科通信技术有限公司、中兴通讯股份有限公司本标准主要起草人：来志京、果敢、魏然、江海涛、肖善鹏、杨鹏、冯三军、梅晓华、师延山、马伟。
本标准于2006年1月首次发布，2008年第一次修订，本次为第二次修订。m
TiiKAoNiKAca

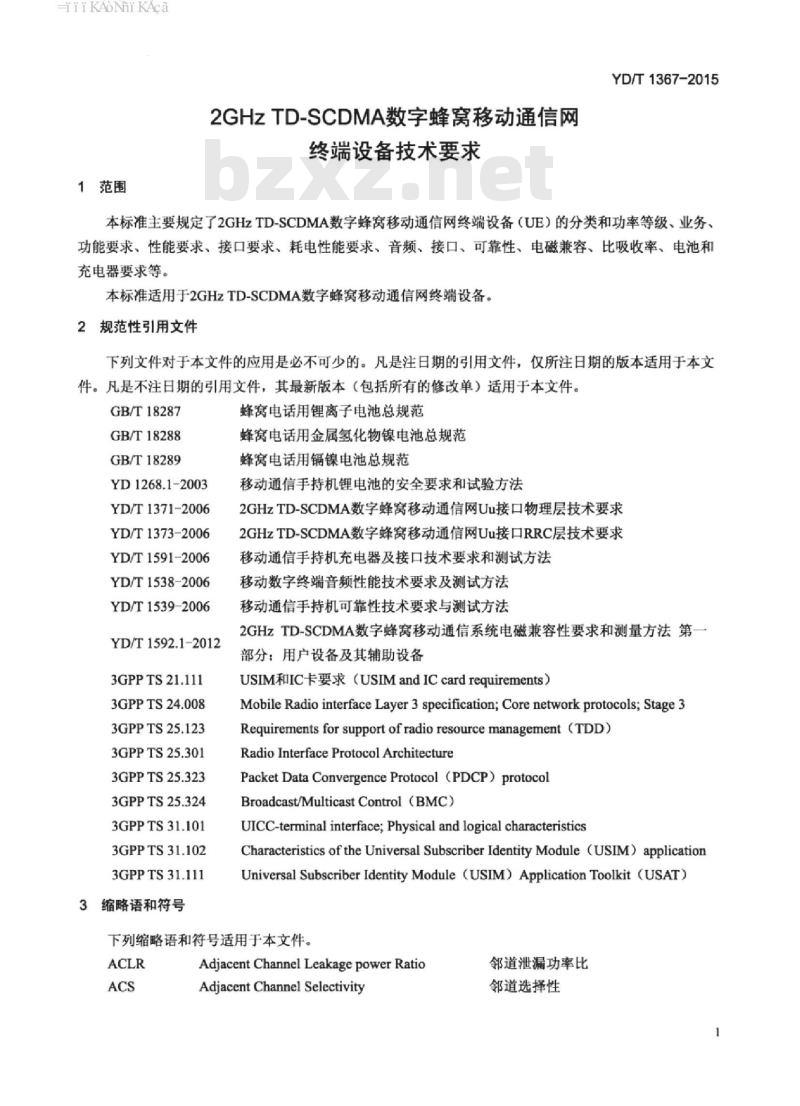

1范围
2GHZTD-SCDMA数字蜂窝移动通信网终端设备技术要求
YD/T1367-2015
本标准主要规定了2GHzTD-SCDMA数字蜂窝移动通信网终端设备（UE）的分类和功率等级、业务、功能要求、性能要求、接口要求、耗电性能要求、音频、接口、可靠性、电磁兼容、比吸收率、电池和充电器要求等。
本标准适用于2GHzTD-SCDMA数字蜂窝移动通信网终端设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18287
GB/T18288
GB/T18289
YD1268.1-2003
YD/T1371-2006
YD/T1373-2006
YD/T1591-2006
YD/T1538-2006
YD/T1539-2006
YD/T1592.1-2012
3GPPTS21.111
3GPPTS24.008
3GPPTS25.123
3GPPTS25.301
3GPPTS25.323
3GPPTS25.324
3GPPTS31.101
3GPPTS31.102
3GPPTS 31.111
3缩略语和符号
蜂窝电话用锂离子电池总规范
蜂窝电话用金属氢化物镍电池总规范蜂窝电话用镐镍电池总规范
移动通信手持机锂电池的安全要求和试验方法2GHzTD-SCDMA数字蜂窝移动通信网Uu接口物理层技术要求2GHzTD-SCDMA数字蜂窝移动通信网Uu接口RRC层技术要求移动通信手持机充电器及接口技术要求和测试方法移动数字终端音频性能技术要求及测试方法移动通信手持机可靠性技术要求与测试方法2GHzTD-SCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第一部分：用户设备及其辅助设备
USIM和IC卡要求（USIMandICcardrequirements）Mobile Radio interface Layer 3 specification; Core network protocols; Stage 3Requirementsfor supportofradioresourcemanagement（(TDD）Radio InterfaceProtocol ArchitecturePacketDataConvergenceProtocol（PDCP)protocolBroadcast/MulticastControl(BMC)UICC-terminal interface; Physical and logical characteristicsCharacteristics oftheUniversal SubscriberIdentityModule（USIM）applicationUniversal Subscriber IdentityModule(USIM)ApplicationToolkit (USAT)下列缩略语和符号适用于本文件。ACLR
Adjacent Channel Leakage power RatioAdjacent Channel Selectivity邻道泄漏功率比
邻道选择性
HiiKAoiKAca
YD/T1367-2015
DPCH_E
AutomaticFrequencyControl
Automatic Gain Control
Acknowledged Mode
Adaptive Multi Rate
Ambient Noise Rejection
Access Stratum
Acceleration Spectral DensityAsynchronous Transfer Mode
Authentication Centre
Additive White Gaussian NoiseBroadcast Control Channel
Broadcast Channel
bit ErrorRatio
Block Error Ratio
Common Control Channel
Common Control Physical ChannelCubic Metric
CoreNetwork
Channel Quality Indicator
Controlling Radio Network ControllerCircuit Switched
Continuous Wave (un-modulated signal)Digital Acoustic Interface
DownLink
Dedicated Physical Channel
AverageenergyperPNchipforDPCH.DriftRadio NetworkControllerDiscontinuous Transmission
EffectiveIsotropicRadiated PowerEcho Route Loss
Ear Reference Point
Error Vector Magnitude
Forward Access Channel
FrameErasureRate,FrameError RateFrequency of unwanted signal.Forbidden Public Land MobileNetworkGPRS Mobility Management
General Packet Radio ServiceGlobal System for Mobile communications自动频率控制
自动增益控制
确认模式
自适应多速率
环境噪声抑制
接入层
加速谱密度
异步传输模式
鉴权中心
加性高斯白噪声
广播控制信道
广播信道
误码率
误块率
公共控制信道
公共控制物理信道
立方量度
核心网
信道质量指示
控制无线网络控制器
电路交换
连续波（未调制信号）
数字音频接口
下行链路
专用物理信道
DPCH每个伪随机码的平均能量
迁移无线网络控制器
非连续发射
有效全向辐射功率
回波路径损耗
耳参考点
误差失量幅度
前向接入信道
误顿率
非有用信号的频率
禁止的PLMN
GPRS移动性管理
通用分组无线业务
全球移动通信系统
HiiKAoNiKAca
P-TMSI
S-CCPCH
TD-SCDMA
Home Public Land MobileNetworkThe power spectral density of a band limitedwhite noise source as measured at the UEantenna connector.
归属PLMN
YD/T1367-2015
带限白噪声功率谱密度
The total transmit power spectral density of theNodeB天线口发出的下行链路信号downlink signal at the BS antenna connector总功率谱密度
The received power spectral density of theUE天线口接收到的下行链路信号功downlink signal as measured at the UE antennaconnector
International Mobile Subscriber IdentityMedium Access Control
Mobile Equipment
Mobility Management
Mouth Reference Point
Mobile Switching Centre
Non Access Straum
Operator controlled PLMN
PacketTMSI
Packet Data ConvergenceProtocolPacket Data Protocol
Public Land Mobile Network
Parts Per million
Radio Access Technology
Radio Frequency
Radio Link Control
last Registered PLMN
Receiving Loudness Rating
Secondary Common Control Physical ChannelSignal to Interference RatioSending Loudness Rating
Serving Radio Network ControllerSimulator System
Sidetone Masking Rating
Time Division-Synchronisation Code DivisionMultiple Access
Time Division Duplexing
Transport Format CombinationTemporary Mobile Subscriber IdentityUser Equipment
率谱密度
国际移动用户身份标识
媒体接入控制
移动设备
移动性管理
嘴参考点
移动交换中心
非接入层
运营商控制的PLMN
分组TMSI
分组数据收敛协议
分组数据协议
公众陆地移动网络
百万分之一
无线接入技术
无线链路控制
上次登记的PLMN
接收响度评定值
辅助公共控制物理信道
信干比
发送响度评定值
服务无线网络控制器
模拟系统
侧音掩蔽评定值
时分一同步码分多址接入
时分双工
传输格式组合
临时移动用户身份标识
用户设备
TiikAoNiKAca
YD/T1367-2015
4概述
Universal Integrated Circuit CardUsercontrolledPLMN
UniversalTerrestrialRadioAccessNetworkVisitorPLMN
通用集成电路卡
用户控制的PLMN
通用陆地无线接入网络
访问地PLMN
TD-SCDMA终端设备，亦称为用户设备（UserEquipment或UE），根据其用途和功能的不同可分为多种类型。终端根据其连接设备的不同应提供相应的兼容性接口，如TD-SCDMA/GSM终端与TD-SCDMA/GSM网络设备的空中接口、USB接口、红外数据接口等。终端设备应包含能进行无线信号收发、基带处理和高层应用运行的ME设备（MobileEquipment）和一个或多个可拆卸的、可以保存数据、程序和安全身份识别的智能卡USIM。ME和USIM之间通过标准的Cu接口相连。ME设备逻辑上可进一步分为更小的单元设备，它们分别是负责无线接收和发送及相关功能的MT设备（MobileTermination）和负责运行端到端高层应用的TE设备（TerminalEquipment）。MT设备和TE设备之间可以通过多种物理方式（有线或无线）实现连接。终端设备的逻辑结构如图1所示。MT
图1TD-SCDMA终端设备的逻辑结构在图2所示的TD-SCDMA逻辑结构图中，UE通过TD-SCDMA空中接口（Uu接口）与无线接入子系统（RNC）相连，并通过这个接入子系统与核心网（CN）实现通信，进而完成整个端到端的业务接续。核心网
(可选）
图2UE在TD-SCDMA系统逻辑结构中所处的位置5UE分类和功率等级
5.1UE的分类
HiiKAoiKAca
根据终端的尺寸和使用范围，大致可将终端进行以下分类YD/T1367-2015
a）手持台（手机）：体积小，适合于手持，能够独立支持TD-SCDMA电信业务的ME设备。b）车载台：不能单独使用，需安装/连接在机动车上，能够支持TD-SCDMA电信业务和/或承载业务的ME设备，最大发射功率等级较手持台要大。C）固定无线接入台：通过TD-SCDMA空中接口技术，以无线连接替代传统固定台的有线连接，能够支持TD-SCDMA电信业务和/或承载业务的ME设备，最大发射功率等级较手持台要大，且需外接电源。d）数据卡：不能独立使用，需要与其他诸如笔记本电脑或PDA等设备连接后才能支持TD-SCDMA电信业务或承载业务的MT设备。e）其他终端：不属于以上类型，可独立或与其他设备联合使用，支持TD-SCDMA电信业务或承载业务的MT设备。
5.2UE的功率等级
UE的功率等级是按最大输出功率来定义的。如表1所示UE按功率等级可分为4级。表1UE的功率等级
功率等级
6业务
6.1电信业务
UE可提供的电信业务有以下4类：最大输出功率
+33dBm
+24dBm
+21dBm
+27dBm
-电话业务：采用AMR话音编解码器，静态12.2kbit/s速率为必选：容差
+1 dB/ -3dB
+1 dB / -3 dB
+2dB/ 2 dB
+1dB/ -3dB
一紧急呼叫：支持话音业务的UE应支持紧急呼叫业务，终端在插卡或不插卡时，112和911均是紧急号码：在其他时候，在插卡时以卡里的紧急号码为主，在不插卡时以终端里的紧急号码（包括110112、911、000、08、999、118、119）为主。点对点短消息业务：
·基于电路域传送的短消息业务：·基于分组域传送的短消息业务。一点对多点短消息业务：小区广播业务（可选）。6.2承载业务
UE可支持电路域承载业务和分组域承载业务。a）电路域承载业务：
多种速率的AMR语音类别，包括以下8种速率，对于支持话音业务的UE，12.2kbit/s为必选，其余速率可选，可变速率亦可选12.2kbit/sAMR;
·10.2kbit/sAMR;
7.95kbit/sAMR;
HiiKAoiKAca
YD/T1367-2015
7.4kbit/sAMR;
6.7kbit/sAMR:
5.9kbit/sAMR:
.5.15kbit/sAMR:
4.75kbit/sAMR。
一透明数据业务，包括以下两种类型（可选）：·14.4k～64kbit/s同步数据；
·14.4k~64kbit/s异步数据。
一非透明数据业务，包括以下两种类型（可选）：·14.4k～57.6kbit/s同步数据；·14.4k~57.6kbit/s异步数据。b）分组域承载业务：
一下行分组数据业务：支持分组数据业务的UE应具备下行384kbit/s承载速率的分组数据传输的能力：同时根据网络情况和高层业务/应用需求，UE应能实现低于384kbit/s的多种粒度（如64kbit/s，128kbit/s等）承载速率的分组数据传输：上行分组数据业务：支持分组数据业务的UE应必选支持64kbit/s，可选支持128kbit/s、384kbit/s承载速率的分组数据传输能力。c）多个承载业务组合：
-UE可支持电路域业务和分组域的数据业务的多种业务组合方式：·对同时具备电路域和分组域业务能力的UE，应至少支持：+AMR12.2kbit/s+PSDL：64kbit/s/UL：64kbit/s的承载组合：+AMR12.2kbit/s+PSDL：128kbit/s/UL:64kbit/s的承载组合：*其余AMR速率和分组业务速率的组合可选支持。·同时具备电路域数据业务和分组域业务能力的UE应至少支持：+CS64kbit/s+PSDL：64kbit/s/UL：64kbit/s的承载组合●其余速率电路域数据业务和分组业务速率的组合可选支持。-UE可支持建立至少2个分组域承载业务的组合，如支持，UE应至少支持PSDL：64kbit/s/UL：64kbit/s+PSDL：64kbit/s/UL：64kbit/s的承载组合其他类型承载业务的组合为可选。6.3补充业务
UE可支持配合网络完成表2中的补充业务。支持语音业务的UE应支持表2中的补充业务。UE应能通过其人机界面或通过AT指令完成补充业务激活、去活、调用和查询。表2UE支持的补充业务
号码识别类
主叫号码识别显示
主叫号码识别限制
被叫号码识别显示
被叫号码识别限制
呼叫提供类
呼叫完成类
多方通信类
计费类（可选）
呼叫限制类
其他（可选）
6.4增值业务和应用
无条件呼叫前转
表2（续）
遇移动用户忙呼叫前转
遇无应答呼叫前转
遇移动用户不可及呼叫前转
呼叫等待
呼叫保持
多方通信
计费通知（信息）
计费通知（计费）
闭锁所有出呼叫
闭锁所有国际出呼叫
闭锁除归属PLMN国家外有国际出呼叫闭锁所有入呼叫
当漫游出归属PLMN国家后，闭锁入呼叫非结构化补充业务数据（USSD）UE可根据其功能需要支持以下业务和应用：定位业务
待定。
多媒体短消息（MMS）
支持MMS的UE应遵循YD/T1501-2006中的相关规定和技术要求。WAP
支持WAP的UE应遵循YD/T1492-2006中的相关规定和技术要求。Java
支持Java的UE应遵循YD/T1490-2006中的相关规定和技术要求。E-Mail
待定。
-流媒体
支持流媒体业务的UE应遵循YD/T1496-2006中的相关规定和技术要求。7UE的功能
7.1UE人机界面的基本功能
7.1.1说明
各种类型的UE人机界面应符合如表3所示的基本功能要求。表3手持台的基本功能要求
被叫号码显示
手持台必选支持：
其他类型UE根据应用需求可选支持要求
YD/T1367-2015
YD/T1367-2015
呼叫进展信号指示
国家/PLMN指示
国家/PLMN选择
短消息指示和证实
短消息溢出指示
业务指示器
双音多频功能（DTMF）
签约识别管理bzxZ.net
（卡识别管理）
电池容量指示及告警
中文支持能力
电话号码薄功能
主叫号码识别指示
呼叫时间提示指示
7.1.2被叫号码显示
手持台必选支持
表3（续）
其他类型UE根据应用需求可选支持手持台必选支持：
其他类型如有可视人机界面应支持，如果无人机界面可不支持手持台必选支持：
其他类型UE根据应用需求可选支持手持台必选支持：
其他类型UE根据应用需求可选支持必选支持
手持台必选支持：
其他类型UE根据应用需求可选支持手持台必选支持：
其他类型UE根据应用需求可选支持手持台必选支持
其他类型UE如有可视人机界面应支持，如果无人机界面可不支持手持台必选支持：
其他类型UE根据应用需求可选支持手持台必选支持：
便携台、车载台和固定无线接入台如有可视人机界面应支持，如果无人机界面可不支持手持台、车载台和固定无线接入台必选支持：数据卡可选支持
手持台必选支持：
其他类型UE根据应用需求可选支持手持台必选支持：
其他类型UE根据应用需求可选支持手持台必选支持：
其他类型UE根据应用需求可选支持手持台必选支持：
其他类型UE根据应用需求可选支持手持台必选支持：
其他类型UE根据应用需求可选支持UE人机界面应正确显示用户输入的期望呼出的被叫用户的号码或缩位号码，以便用户确认即将呼出的被叫号码或者正在呼出的被叫号码是否正确。7.1.3呼叫进展信号指示
此功能应根据网络返回的信令信息给出指示，如信号音，声音提示或者可视的符号或图形显示。用户可以根据各种类型的指示了解当时呼叫所处的状态以确认呼叫建立是否成功。7.1.4国家/PLMN指示
此功能应显示UE当前登记网络的PLMN号或PLMN号对应的运营商标识，以便用户确认UE是否在网或是否处于漫游状态。
