【YD通讯标准】 代替 YD/T 1368.1-2008 2GHz TD-SCDMA 数字蜂窝移动通信网终端设备测试方法 第1部分:基本功能、业务和性能测试

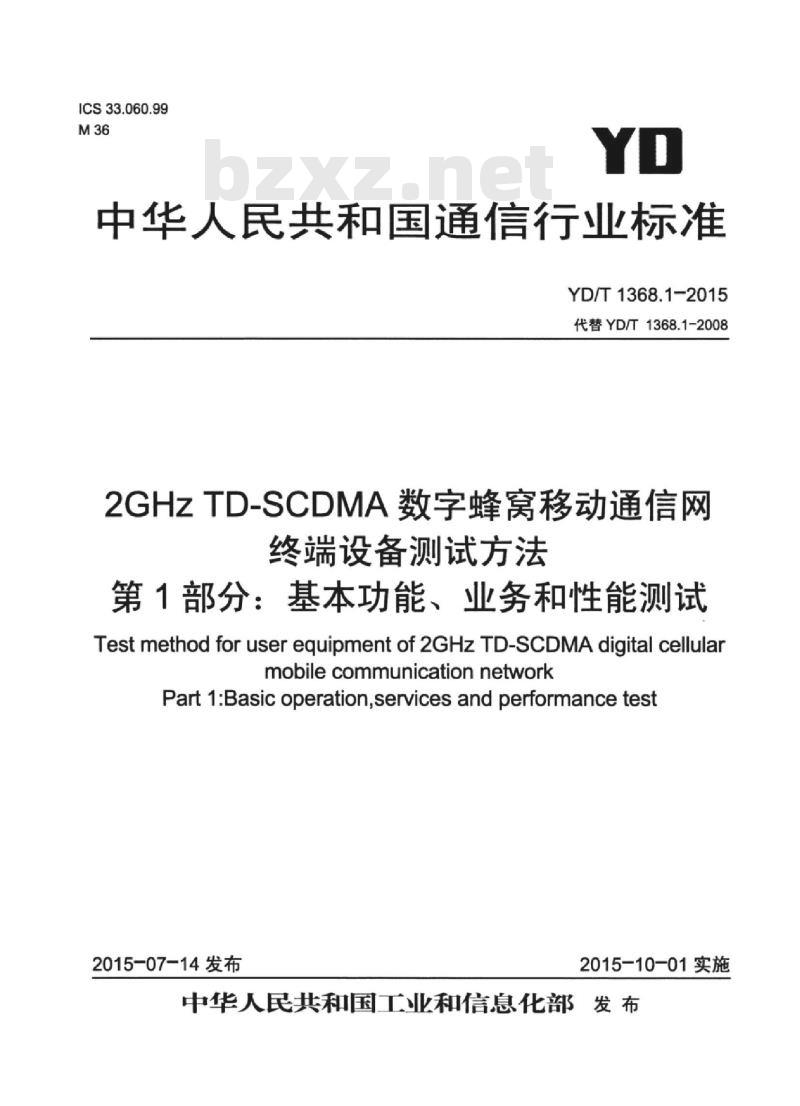

ICS33.060.99
中华人民共和国通信行业标准
YD/T1368.1-2015
代替YD/T1368.1-2008
2GHZTD-SCDMA数字蜂窝移动通信网终端设备测试方法
第1部分：基本功能、业务和性能测试Testmethodforuserequipmentof2GHzTD-SCDMAdigital cellularmobilecommunicationnetwork
Part 1:Basic operation,services and performance test2015-07-14发布
2015-10-01实施

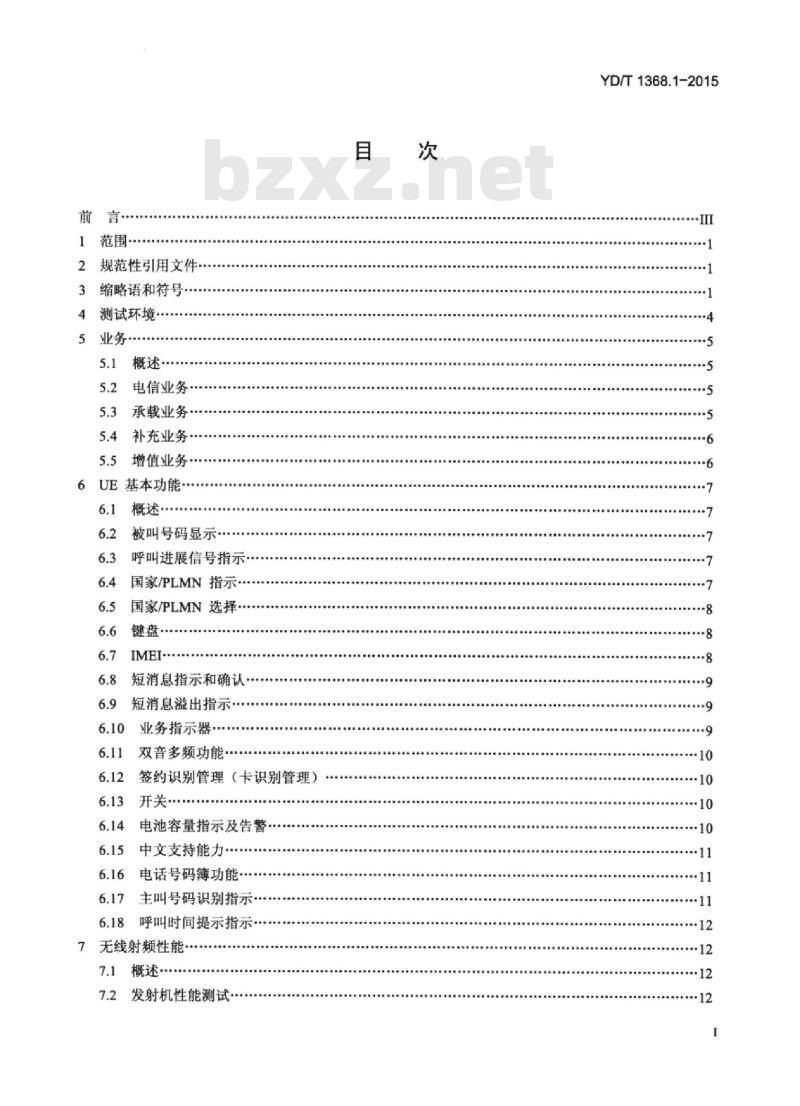

中华人民共和国工业和信息化部发布前言·
1范围·
规范性引用文件
缩略语和符号
4测试环境
业务·
概述·
电信业务
承载业务·
补充业务
增值业务
UE基本功能
概述·
被叫号码显示
呼叫进展信号指示·
国家/PLMN指示
国家/PLMN选择
短消息指示和确认
短消息溢出指示
业务指示器·
双音多频功能
签约识别管理（卡识别管理）
电池容量指示及告警.·
中文支持能力
电话号码薄功能·
主叫号码识别指示
呼叫时间提示指示·
无线射频性能·
7.2发射机性能测试·
YD/T1368.1-2015
YD/T1368.1-2015

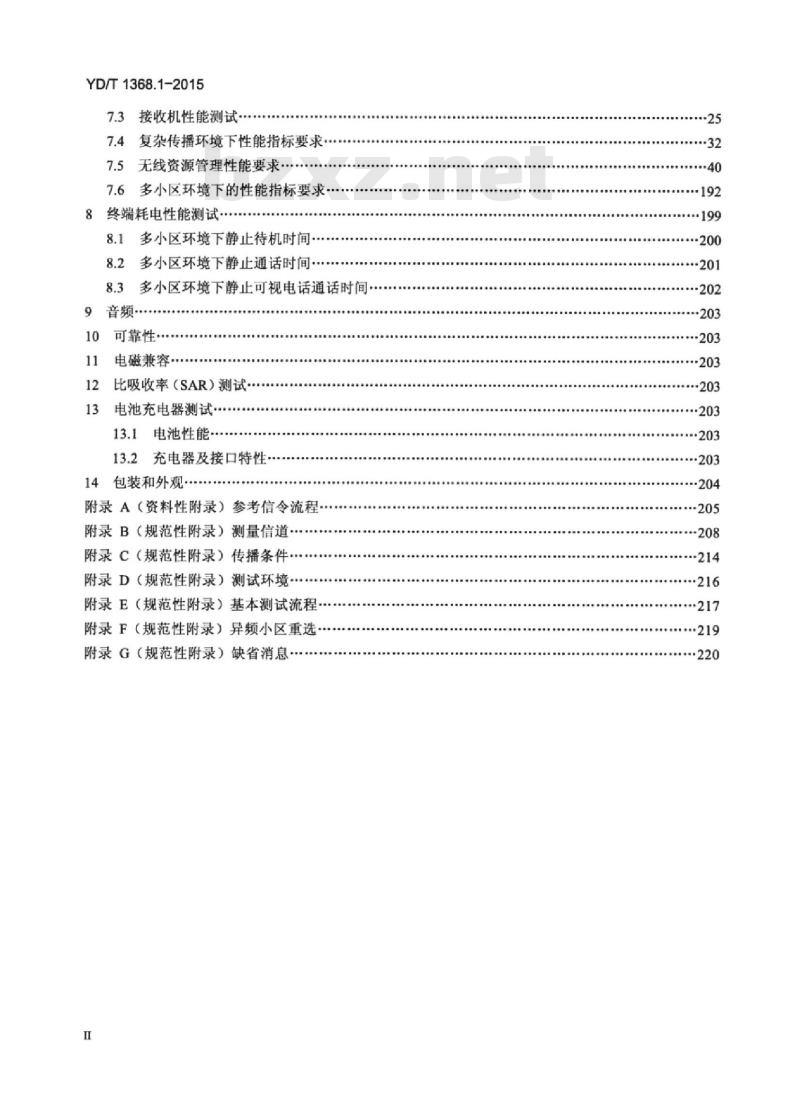

7.3接收机性能测试
7.4复杂传播环境下性能指标要求7.5无线资源管理性能要求
7.6多小区环境下的性能指标要求…8终端耗电性能测试..
8.1多小区环境下静止待机时间.多小区环境下静止通话时间
8.3多小区环境下静止可视电话通话时间9音频·
可靠性
电磁兼容·
比吸收率（SAR）测试
13电池充电器测试.
13.1电池性能-
13.2充电器及接口特性·
14包装和外观
附录A（资料性附录）参考信令流程-附录B（规范性附录）测量信道
附录C（规范性附录）传播条件
附录D（规范性附录）测试环境
附录E（规范性附录）基本测试流程·附录F（规范性附录）异频小区重选附录G（规范性附录）缺省消息…25
··204
TiiKAoNiKAca
YD/T1368.1-2015

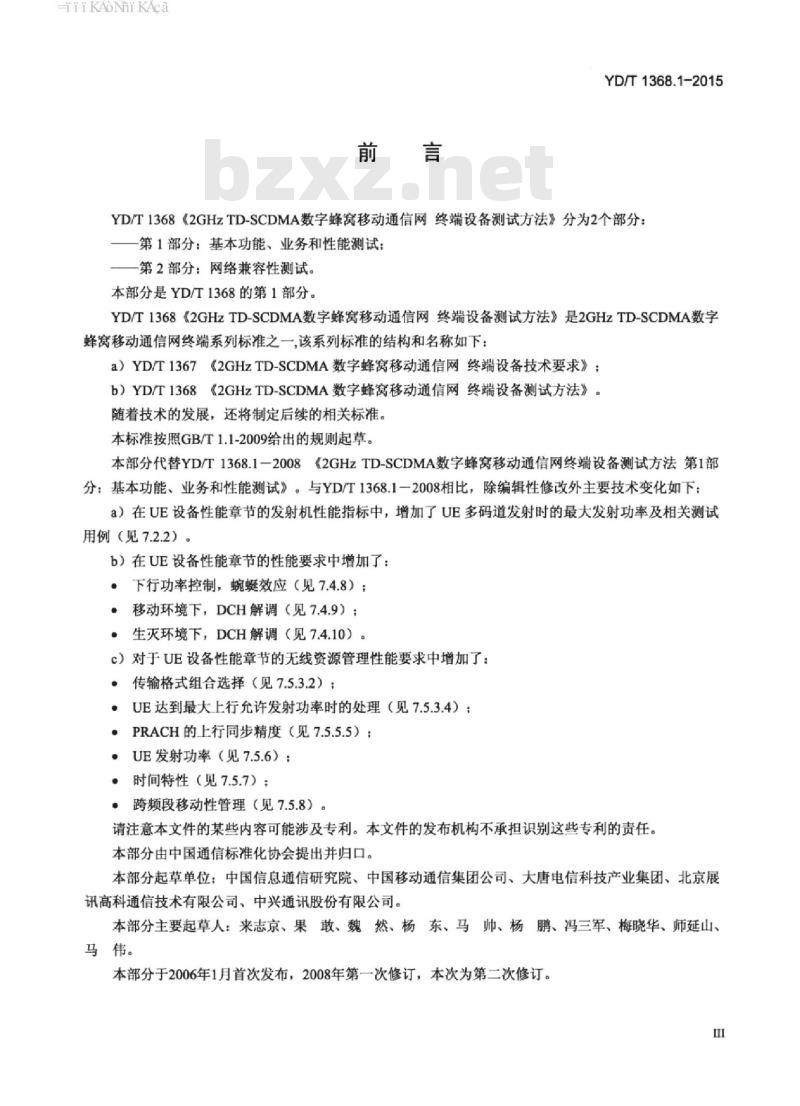

YD/T1368《2GHzTD-SCDMA数字蜂宽移动通信网终端设备测试方法》分为2个部分一第1部分：基本功能、业务和性能测试：一第2部分：网络兼容性测试。
本部分是YD/T1368的第1部分。
YD/T1368《2GHzTD-SCDMA数字蜂窝移动通信网终端设备测试方法》是2GHzTD-SCDMA数字蜂窝移动通信网终端系列标准之一，该系列标准的结构和名称如下：a）YD/T1367《2GHzTD-SCDMA数字蜂窝移动通信网终端设备技术要求》；b）YD/T1368《2GHzTD-SCDMA数字蜂窝移动通信网终端设备测试方法》。随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本部分代替YD/T1368.1-2008《2GHzTD-SCDMA数字蜂窝移动通信网终端设备测试方法第1部分：基本功能、业务和性能测试》。与YD/T1368.1一2008相比，除编辑性修改外主要技术变化如下：a）在UE设备性能章节的发射机性能指标中，增加了UE多码道发射时的最大发射功率及相关测试用例（见7.2.2）。
b）在UE设备性能章节的性能要求中增加了：·下行功率控制，婉蜓效应（见7.4.8）；·移动环境下，DCH解调（见7.4.9）；·生灭环境下，DCH解调（见7.4.10）。c）对于UE设备性能章节的无线资源管理性能要求中增加了：●传输格式组合选择（见7.5.3.2）：。UE达到最大上行允许发射功率时的处理（见7.5.3.4）：·PRACH的上行同步精度（见7.5.5.5）：·UE发射功率（见7.5.6）：
·时间特性（见7.5.7）；
·跨频段移动性管理（见7.5.8）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中国移动通信集团公司、大唐电信科技产业集团、北京展讯高科通信技术有限公司、中兴通讯股份有限公司。本部分主要起草人：来志京、果敢、魏然、杨东、马帅、杨鹏、冯三军、梅晓华、师延山、马伟。
本部分于2006年1月首次发布，2008年第一次修订，本次为第二次修订。Ⅲ
HiiKAoNiKAca

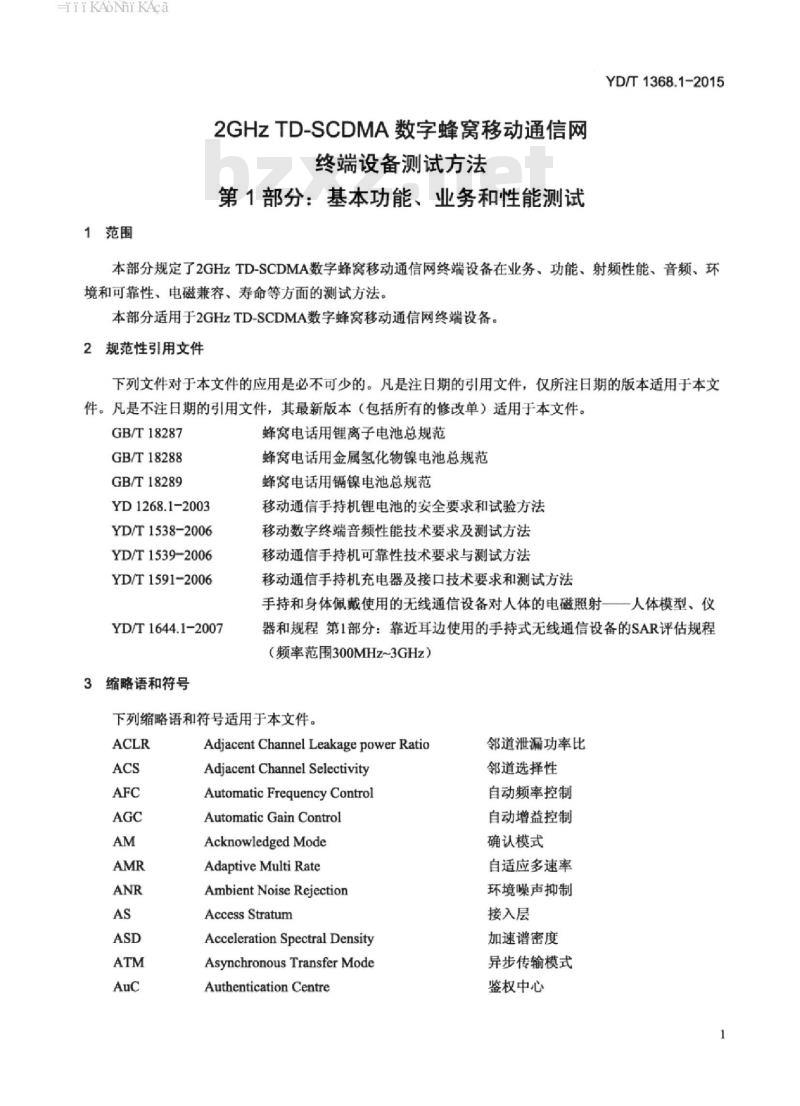

1范围
2GHZTD-SCDMA数字蜂窝移动通信网终端设备测试方法
第1部分：基本功能、业务和性能测试YD/T1368.1-2015
本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网终端设备在业务、功能、射频性能、音频、环境和可靠性、电磁兼容、寿命等方面的测试方法。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网终端设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18287
GB/T18288
GB/T18289
YD1268.1-2003
YD/T1538-2006
YD/T1539-2006
YD/T1591-2006
YD/T1644.1-2007
3缩略语和符号
蜂窝电话用锂离子电池总规范
蜂窝电话用金属氢化物镍电池总规范蜂窝电话用镍电池总规范
移动通信手持机锂电池的安全要求和试验方法移动数字终端音频性能技术要求及测试方法移动通信手持机可靠性技术要求与测试方法移动通信手持机充电器及接口技术要求和测试方法手持和身体佩戴使用的无线通信设备对人体的电磁照射一一人体模型、仪器和规程第1部分：靠近耳边使用的手持式无线通信设备的SAR评估规程（频率范围300MHz~3GHz）
下列缩略语和符号适用于本文件。ACLR
AdjacentChannelLeakagepowerRatioAdjacent Channel SelectivityAutomatic Frequency Control
Automatic Gain Control
Acknowledged Mode
Adaptive Multi Rate
Ambient Noise Rejection
Access Stratum
Acceleration Spectral DensityAsynchronousTransferMode
Authentication Centre
邻道泄漏功率比
邻道选择性
自动频率控制
自动增益控制
确认模式
自适应多速率
环境噪声抑制
接入层
加速谱密度
异步传输模式
鉴权中心
HiiKANiKAca
YD/T1368.1-2015
DPCH_Ec
Additive White Gaussian NoiseBroadcast Control Channel
Broadcast Channel
bit Error Ratio
Block Error Ratio
Common Control Channel
Common Control Physical ChannelConnection Management
CoreNetwork
Controlling Radio Network ControllerCircuit Switched
Continuous Wave (un-modulated signal)Digital Acoustic Interface
DownLink
Dedicated Physical Channel
Average energy per PN chip for DPCH.Drift Radio Network ControllerDirect Transfer
Discontinuous Transmission
Effective Isotropic Radiated PowerEcho Route Loss
Ear Reference Point
Error Vector Magnitude
Forward Access Channel
Frame Erasure Rate, Frame Error RateFrequency of unwanted signal.Forbidden Public Land Mobile NetworkHomePublic Land MobileNetwork附加高斯白噪声
广播控制信道
广播信道
误码率
误块率
公共控制信道
公共控制物理信道
连接管理
核心网
控制无线网络控制器
电路交换
连续波（未调制信号）
数字音频接口
下行链路
专用物理信道
DPCH每个伪随机码的平均能量
迁移无线网络控制器
直接传送
非连续发射
有效全向辐射功率
回波路径损耗
耳参考点
误差矢量幅度
前向接入信道
误顿率
非有用信号的频率
禁止的PLMN
归属公众陆地移动网络
ThepowerspectraldensityoftheadjacentUE天线接口处的邻频信道功率谱密度frequency channel as measured attheUEantenna connector
Thepower spectral densityofaband limited1带限白噪声功率谱密度
whitenoisesourceasmeasuredattheUEantenna connector
ThetotaltransmitpowerspectraldensityoftheNodeB天线口发出的下行链路信号总downlinksignalattheBSantennaconnector功率谱密度
d下行链路所接收的功率谱密度
Thereceived powerspectraldensityCintegratedHiiKANiKAca
P-TMSI
P-CCPCH
P-TMSI
S-CCPCH
TD-SCDMA
in a bandwidth of(1+a)times the chip rate andnormalized to the chip rate) of the downlinksignal as measured at the UE antennaconnector
International Mobile Subscriber IdentityMedium Access Control
Mobile Equipment
Mobility Management
Mouth Reference Point
Mobile Switching Centre
Non Access Straum
PacketTMSI
Operator controlled PLMN
PrimaryCommon Control Physical ChannelPacketTMSI
Packet Data Convergence ProtocolPacket Data Protocol
Public Land Mobile Network
Parts Per million
Radio Access Technology
Radio Frequency
Radio Link Control
Receiving Loudness Rating
last Registered PLMN
Specific Absorption Rate
Secondary Common Control Physical ChannelSignal to Interference RaticSending Loudness Rating
Serving Radio Network ControllerSimulator System
Sidetone Masking Rating
Time Division-Synchronisation Code DivisionMultiple Access
Time Division Duplexing
TransportFormat Combination
TemporaryMobile Subscriber IdentityUser Equipment
YD/T1368.1-2015
国际移动用户身份标识
媒体接入控制
移动设备
移动性管理
嘴参考点
移动交换中心免费标准下载网bzxz
非接入层
分组TMSI
运营商控制的PLMN
主公共控制物理信道
分组TMSI
分组数据收敛协议
分组数据协议
公众陆地移动网络
百万分之
无线接入技术
无线链路控制
接收响度评定值
上次登记的PLMN
比吸收率
辅助公共控制物理信道
信干比
发送响度评定值
服务无线网络控制器
模拟系统
侧音掩蔽评定值
时分-同步码分多址接入
时分双工
传输格式组合
临时移动用户身份标识
用户设备
HiiKAoNiKAca
YD/T1368.1-2015
4测试环境
Universal Integrated Circuit CardUniversal Terrestrial RadioAccessNetworkUser controlled PLMN
Visitor PLMN
通用集成电路卡
通用陆地无线接入网络
用户控制的PLMN
访问地PLMN
正常测试环境指以下规定的各种条件的组合。除环境适应性测试外的其他测试应在正常测试环境下进行：
-温度：15~35℃：
-相对湿度：20%~55%：
一电源：厂家给出的标称值：
振动：可忽略。
RF和音频测试的参考测试环境如图1所示：业务和功能测试的网络测试环境如图2所示，它包含一个全套的TD-SCDMA无线接入网络子系统和核心网子系统。仪表说明：主要测试仪表为无线综合测试仪（或系统模拟器）衰落模拟器（或从基带IQ两路落产生衰落信号送至综合测试仪或模拟器再从输出端发送已经加衰落的信号）及音频分析仪。无线综合测试仪主要模拟基站设备，与UE进行通信并测量RF指标。衰落模拟器主要模拟RF信道上各种多经衰落模式。音频分析仪通过音频接口与无线综合测试仪连接，对被测UE的音频性能进行测试。Rx
Uu接口
可变衰减器
可变衰减器
衰落模拟器
图1射频参考测试环境
Tub接口
lu接口
无线综
合测试
仪或系
统模拟
V(G)MSC/VLR
图2业务和功能测试参考测试环境PSTN
E因特网
考虑到UE的Uu接口的一致性和兼容性，作为一种简化的方式，本部分允许采用系统模拟器（基站模拟器）替代真实的网络测试环境进行终端业务、功能测试。这种系统模拟器（基站模拟器）应是由检测实体或第三方测试设备研发实体提供。4
HiiKAoNiKAca
5业务
5.1概述
YD/T1368.1-2015
本章描述业务的测试方法和要求。对于UE支持的业务，均应按照本章的描述进行测试；对于UE不支持的业务，不要求测试。
5.2电信业务
本条中的测试项目采用在实际TD-SCDMA网络或模拟网上进行拨打验证的方法测试。按表1的检验方法测试电信业务。
电信业务测试
检验项目
紧急呼叫
UE始发的点对点短消息
业务（电路域）
UE终止的点对点短消息
业务（电路域）
UE始发的点对点短消息
业务（分组域）
UE终止的点对点短消息
业务（分组域）
小区广播短消息业务
5.3承载业务
检验方法
以UE进行MO/MT话音通信，采用AMR话音编解码器，速率静态12.2kbit/s在有/无USIM的情况下分别以UE进行紧急呼叫（如呼叫110/119/120等紧急业务号码）以被测UE发送点对点短消息
向被测UE发送点对点短消息
以被测UE向目的UE发送点对点短消息向被测UE发送点对点短消息
被测UE接收小区广播短消息
预期结果
拨号/接听正常、通话质量正常、挂机正常，能正常释放与本次呼叫有关的资源紧急呼叫正常进行
短消息发送正常
短消息接收正常
短消息发送正常，被测UE收到SGSN返回的发送成功消息：SMSC收到正确的短消息信息；目的UE收到正确的短消息信息短消息接收正常，被测UE正确接收到SGSN转发的短消息，并返回接收成功消息短消息接收正常
对UE可提供的表2中所列的承载业务，采用在实际TD-SCDMA网络或模拟网上进行拨打验证的方法测试。将UE分别设置为各种UE可提供的承载业务，进行UE之间或UE至固定数据终端的通信，对主叫/被叫情况分别进行测试，在测试中UE应能正常发起/接收呼叫，数据传输应正常。表2承载业务
承载业务类别
多种速率的AMR语音
多种速率的AMR语音类别，
12.2kbit/s AMR
10.2kbit/s AMR
7.95kbit/sAMR
7.4kbit/sAMR
6.7kbit/s AMR
-5.9kbit/sAMR
5.15kbit/sAMR
4.75kbit/sAMR
承载业务名称
对于支持此业务的UE，静态12.2kbit/s速率必选HiiKAoNiKAca
YD/T1368.1-2015
承载业务类别
透明数据业务（可选）
非透明数据业务
可视电话
分组域承载业务
多个承载业务组合
5.4补充业务
表2（续）
-14.4K64kbit/s同步数据
14.4K64kbit/s异步数据
14.4K～57.6kbit/s同步数据
14.4K~57.6kbit/s异步数据
承载业务名称
64kbit/s透明数据可视电话数据业务，测试方法参见可视电话相关行标下行最高384kbit/s的分组数据业务下行384kbit/s以上到2Mbit/s分组数据业务（可选）同时支持AMR语音和专用信道分组域的数据业务同时支持电路域的数据业务和专用信道分组域的数据业务专用信道分组域承载业务的组合对MS可提供的表3中所列的补充业务，采用在实际TD-SCDMA网络或模拟网上进行拨打验证的方法测试。通过修改HLR数据，分别为UE提供各种补充业务，从UE进行补充业务的激活、去活、调用、查询，各项补充业务都应能正常操作。表3补充业务
号码识别类：
呼叫提供类：
呼叫完成类：
多方通信类
计费类
呼叫限制类
5.5增值业务
主叫号码识别显示
主叫号码识别限制
被叫号码识别显示
被叫号码识别限制
无条件呼叫前转
遇移动用户忙呼叫前转
遇无应答呼叫前转
遇移动用户不可及呼叫前转
呼叫等待
呼叫保持
多方通信
计费通知（信息）
计费通知（计费）
闭锁所有出呼叫
闭锁所有国际出呼叫
闭锁除归属PLMN国家外所有国际出呼叫闭锁所有入呼叫
当漫游出归属PLMN国家后，闭锁入呼叫非结构化补充业务数据（USSD）立即计费（AOC）
对UE可提供的增值业务（如JAVA，流媒体等），采用在实际TD-SCDMA网络或模拟网上与相应增值业务平台配合进行拨打验证的方法测试。通过在终端上设置相应的参数进行各种增值业务的使用，应能正常使用各种增值业务服务，具体测试方法如表4所示。6
可视电话
多媒体短消息
流媒体
定位业务
6UE基本功能
6.1概述
表4增值业务测试方法
测试方法
64kbit/s透明数据可视电话数据业务，该项的测试方法参见可视电话相关行标YD/T1368.1-2015
测试方法参见YD/T1501-2006《数字蜂窝移动通信系统网多媒体消息业务（MMS）终端设备技术要求》及YD/T1502-2006《数字蜂窝移动通信系统网多媒体消息业务（MMS）终端设备测试方法》测试方法参见YD/T1491-2006《数字蜂窝移动通信网支持J2ME的移动终端设备测试方法》测试方法参见YD/T1492-2006《WAP终端测试方法》测试方法参见YD/T1497-2006《数字蜂窝移动通信网移动流媒体业务终端测试方法》待定
本章内容描述功能的测试方法和要求。对于UE支持的功能，均应按照本章的描述进行测试：对于UE不支持的功能，不要求测试。测试项目适用于手持台（手机）和其他类型有人机界面的UE。除特殊说明外，本条中的测试项目采用在实际TD-SCDMA网络或模拟网上进行拨打验证的方法测试。
6.2被叫号码显示
6.2.1测试目的
验证UE的人机界面能否正确显示用户所输入的期望呼出的被叫用户的号码或缩位号码，以便用户确认即将呼出的被叫号码或者正在呼出的被叫号码是否正确。6.2.2测试方法
a）USIM卡插入被测UE，并开机：b）UE在待机界面下输入被叫号码。6.2.3预期结果
在发起呼叫之前，被测UE屏幕正确显示用户输入的期望呼出的被叫用户的号码。6.3呼叫进展信号指示
6.3.1测试目的
验证UE能否根据网络返回的信令信息给出指示，如信号音、声音提示或者可视的符号或图形显示。用户可以根据各种类型的指示了解当时呼叫所处的状态以确认呼叫建立是否成功。6.3.2测试方法
a）将USIM卡插入UE，并开机：
b）用UE呼叫一个可用的固定号码或其他可用的移动用户号码：c）检查在呼叫进行的过程中UE人机界面的显示信息。6.3.3预期结果
UE能够根据网络返回的信令信息给出指示，如信号音、声音提示消息或者可视的符号或图形显示，此指示信息应与说明书说明相同。6.4国家/PLMN指示
6.4.1测试目的
YD/T1368.1-2015
验证UE能否正确显示当前登记网络的PLMN号或PLMN号对应的运营商标识。6.4.2测试方法
a）将USIM卡插入UE，并开机：
b）UE开机，检验屏幕是否正确显示当前登记网络的PLMN号或相应的运营商标识6.4.3预期结果
UE开机时正确显示当前登记的PLMN号或相对应的运营商标识，此信息要与说明书的说明相同。6.5国家/PLMN选择
6.5.1测试目的
验证当有多于一个可用PLMN时，用户能否通过UE的“国家/PLMN选择”功能选择其中一个PLMN。6.5.2测试方法
a）将USIM卡插入UE，并开机：
b）按照说明书的描述进行“国家/PLMN选择”或“网络选择”：c）尝试通过UE的菜单在搜索的PLMN列表中选择一个PLMN或其对应的运营商（非禁止的网络）。6.5.3预期结果
a）被测UE显示覆盖其所处位置所有的运营者标识，此指示要与说明书的说明相同。b）被测UE在用户选择的网络中进行登录。6.6键盘
6.6.1测试目的
验证UE键盘是否与其说明书中的说明一致，是否满足正常通信要求。6.6.2测试方法
a）具有物理键盘实体的UE，检查被测UE键盘各号码键位置：b）不具有物理键盘实体的UE，按照说明书的描述检查被测UE键盘各号码键的功能。6.6.3预期结果
无论采用何种输入方式，这种输入介质都至少具备表5给出的数字键和功能键并按此顺序排列，被测UE的键盘功能正常。
表5号码键位置
6.7.1测试目的
UE应具有全球唯一的IMEI。本测试项目验证UE能否正确显示其IMEI号码并与包装盒及其机身所示IMEI号一致。
6.7.2测试方法
在待机状态下键入“*#06#”，查看屏幕显示IMEI号码。6.7.3预期结果
UE正确显示IMEI号码，且与包装盒及其机身所示IMEI号一致。8
