【YD通讯标准】 代替 YD/T 1272.3-2005 光纤活动连接器 第3部分:SC型

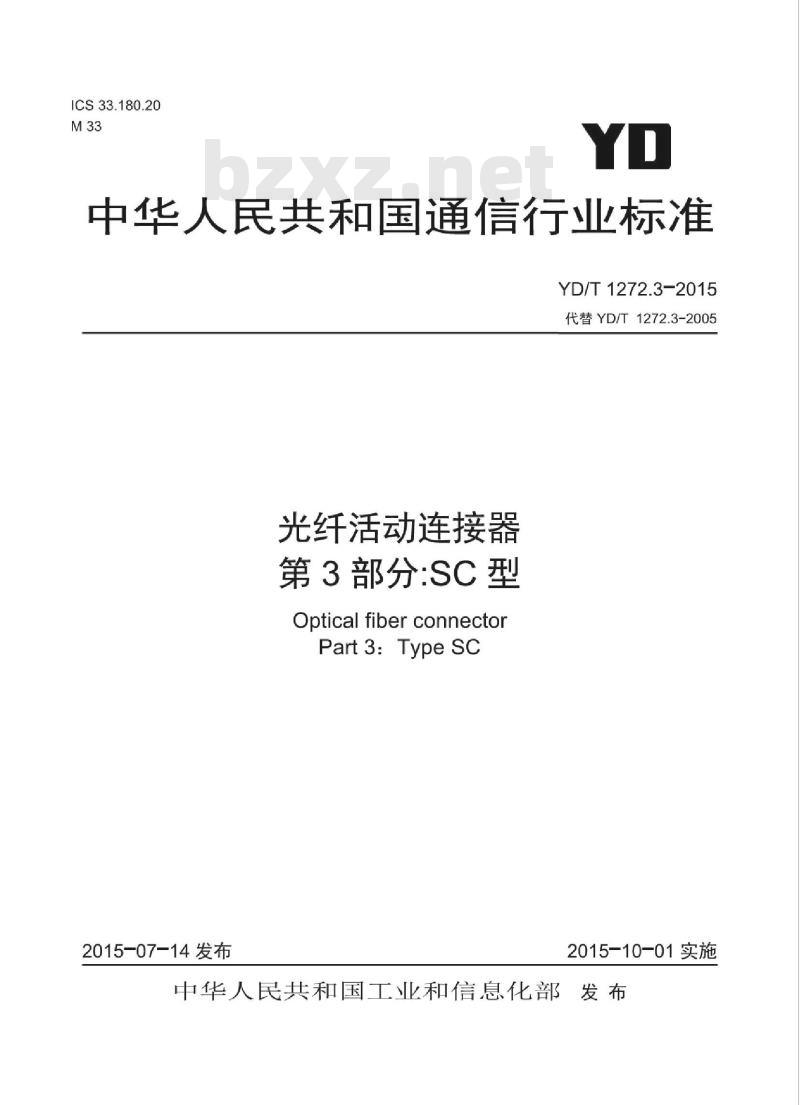

ICS33.180.20
中华人民共和国通信行业标准
YD/T1272.3-2015
代替YD/T1272.3-2005
光纤活动连接器
第3部分：SC型
Opticalfiberconnector
Part 3:Type SC
2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布通标网

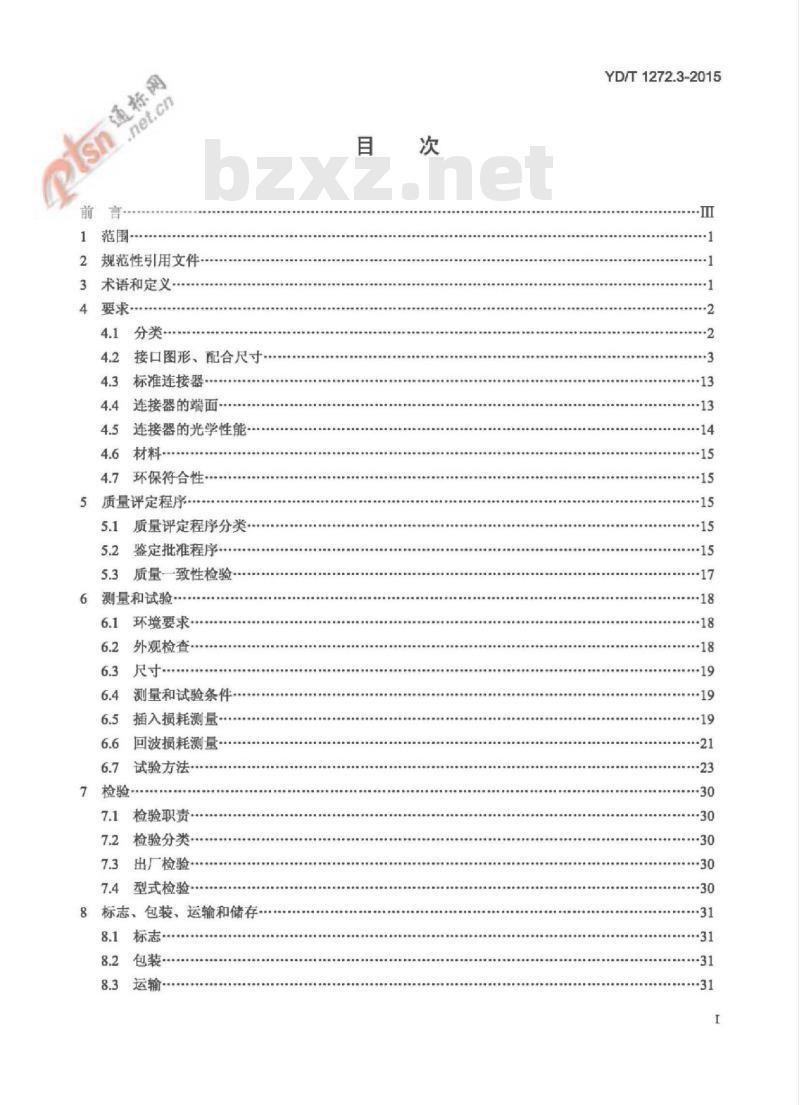

1范围
2规范性引用文件
3术语和定义
4要求
分类·
接口图形、配合尺寸
标准连接器
连接器的端面
连接器的光学性能
环保符合性
5质量评定程序
质量评定程序分类
鉴定批准程序
5.3质量一致性检验
测量和试验
环境要求
外观检查·
测量和试验条件
插入损耗测量·
回波损耗测量··
试验方法·
检验职责·
7.2检验分类
7.3出厂检验
7.4型式检验·
8标志、包装、运输和储存
8.1标志·
运输·
YD/T1272.3-2015
YD/T12723-2015

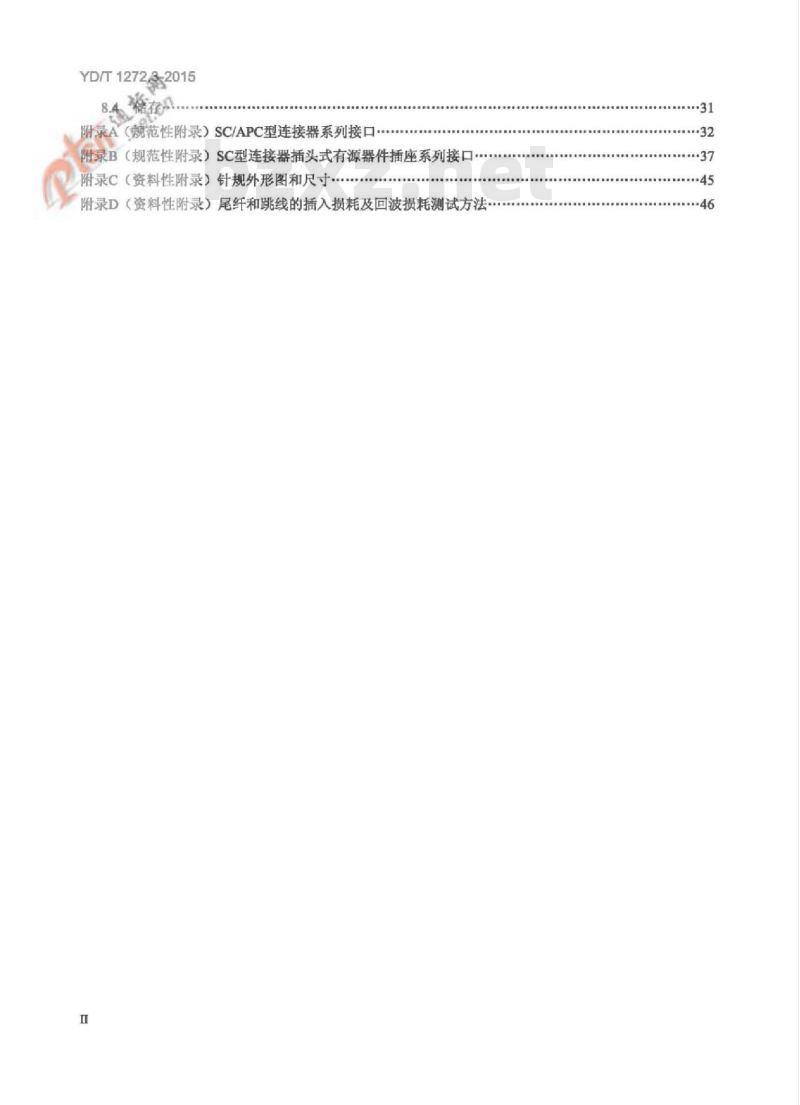

附录A（规范性附录）SC/APC型连接器系列接口附录B（规范性附录）SC型连接器插头式有源器件插座系列接口附录C（资料性附录）针规外形图和尺寸.附录D（资料性附录）尾纤和跳线的插入损耗及回波损耗测试方法·I
的学的的电生的·32
iiiKAoNniKAca

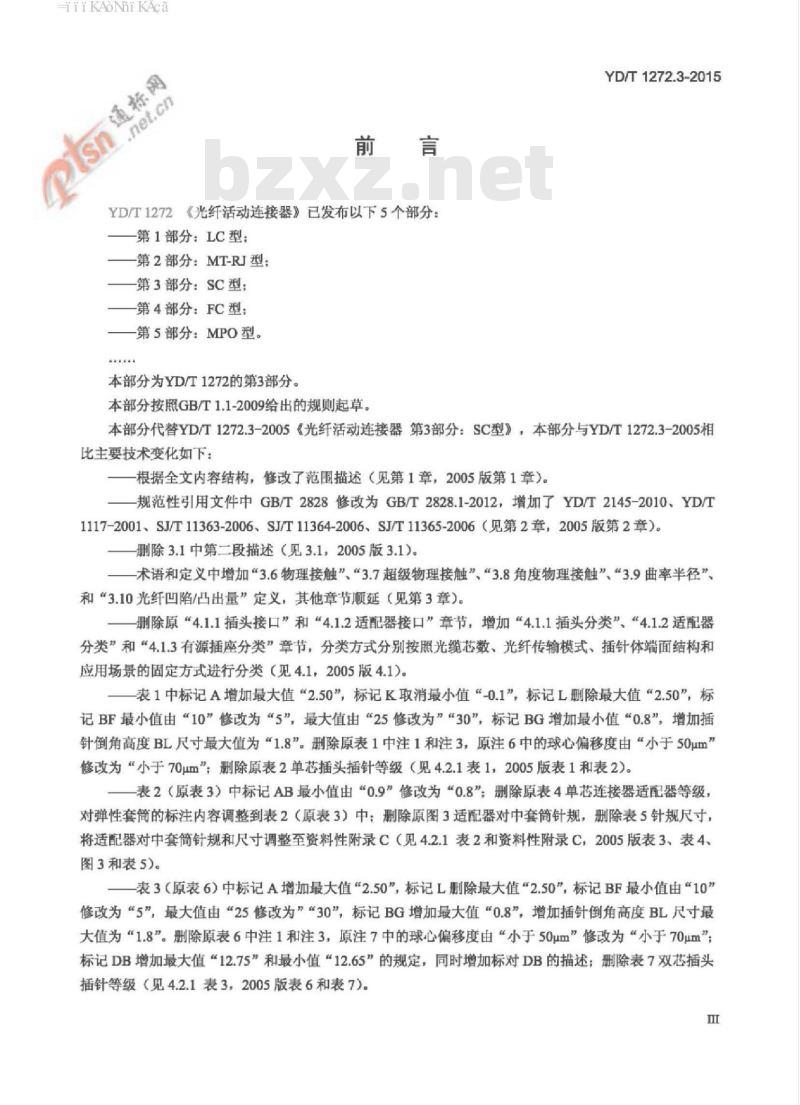

YD/T1272《光纤活动连接器》已发布以下5个部分：一第1部分：LC型：www.bzxz.net
第2部分：MT-RJ型：
一第3部分：SC型：
—第4部分：FC型：
—第5部分：MPO型。
本部分为YD/T1272的第3部分。
本部分按照GB/T1.1-2009给出的规则起草。YD/T1272.3-2015
本部分代替YD/T1272.3-2005《光纤活动连接器第3部分：SC型》，本部分与YD/T1272.3-2005相比主要技术变化如下：
一一根据全文内容结构，修改了范围描述（见第1章，2005版第1章）。规范性引用文件中GB/T2828修改为GB/T2828.1-2012，增加了YD/T2145-2010、YD/T1117-2001、SJ/T11363-2006、SJ/T11364-2006、SJ/T11365-2006（见第2章，2005版第2章）。一删除3.1中第二段描述（见3.12005版3.1）一术语和定义中增加“3.6物理接触”“3.7超级物理接触”“3.8角度物理接触”“3.9曲率半径”和3.10光纤凹陷/凸出量”定义，其他章节顺延（见第3章）。删除原“4.1.1插头接口和4.1.2适配器接口”章节，增加*4.1.1插头分类”、“4.1.2适配器分类”和“4.1.3有源插座分类”章节，分类方式分别按照光缆芯数、光纤传输模式、插针体端面结构和应用场景的固定方式进行分类（见4.1，2005版4.1）。表1中标记A增加最大值“2.50”，标记K取消最小值“-0.1”，标记L删除最大值“2.50”，标记BF最小值由“10”修改为“5”，最大值由“25修改为”“30”，标记BG增加最小值“0.8”，增加插针倒角高度BL尺寸最大值为“1.8”。删除原表1中注1和注3，原注6中的球心偏移度由“小于50μm”修改为“小于70m：删除原表2单芯插头插针等级（见4.2.1表1，2005版表1和表2）。表2（原表3）中标记AB最小值由“0.9”修改为“0.8”：删除原表4单芯连接器适配器等级，对弹性套简的标注内容调整到表2（原表3）中：删除原图3适配器对中套筒针规，删除表5针规尺寸，将适配器对中套简针规和尺寸调整至资料性附录C见4.2.1表2和资料性附录C，2005版表3表4.图3和表5）。
表3（原表6）中标记A增加最大值“2.50，标记L删除最大值“2.50，标记BF最小值由10”修改为“5”，最大值由“25修改为”“30”，标记BG增加最大值“0.8”，增加插针倒角高度BL尺寸最大值为“1.8”。删除原表6中注1和注3，原注7中的球心偏移度由“小于50um”修改为“小于70μm”标记DB增加最大值12.75”和最小值“12.65”的规定，同时增加标对DB的描述：删除表7双芯插头插针等级（见4.2.1表3，2005版表6和表7）。耳
iiiKAoNhiKAca
YD/T127252015

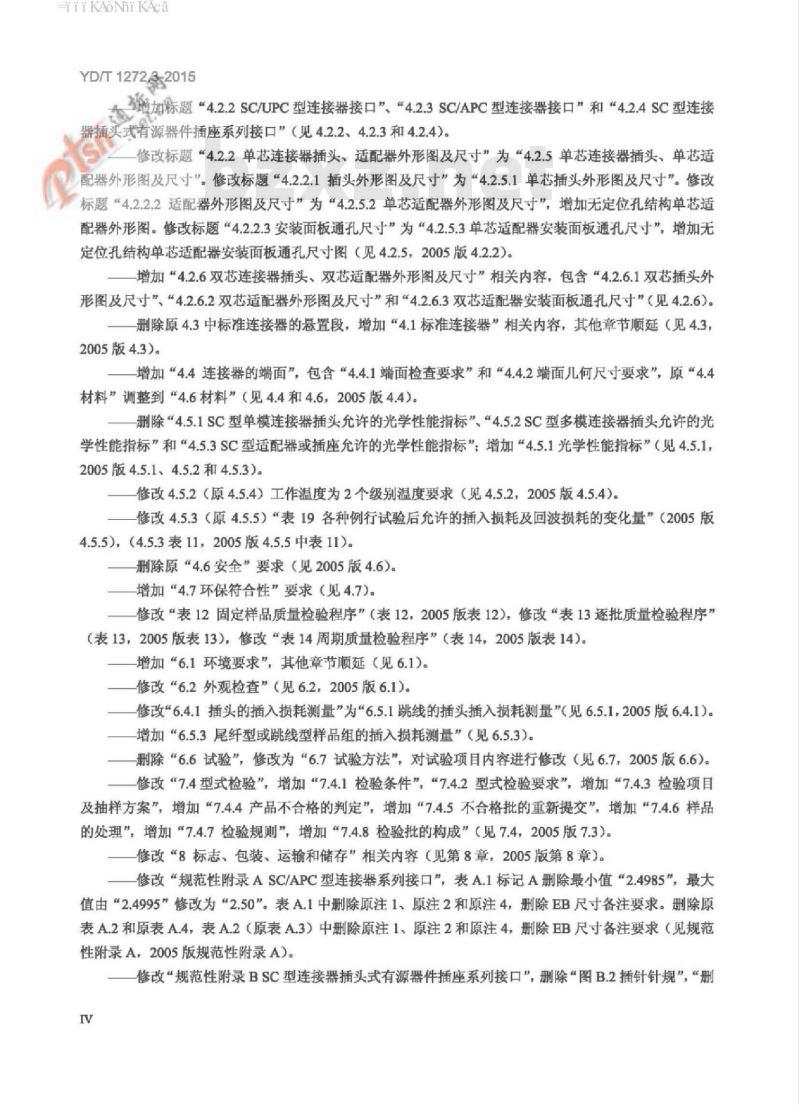

加标题“4.2.2SC/UPC型连接器接口”、“4.2.3SC/APC型连接器接口”和“4.2.4SC型连接器插买式有源器件插座系列接口”（见4.2.2、4.2.3和4.2.4）。修改标题“4.2.2单芯连接器插头、适配器外形图及尺寸”为“4.2.5单芯连接器插头、单芯适配器外形图及尺寸”。修改标题“4.2.2.1插头外形图及尺寸为“4.2.5.1单芯插头外形图及尺寸”。修改标题“4.2.2.2适配器外形图及尺寸”为“4.2.5.2单芯适配器外形图及尺寸”，增加无定位孔结构单芯适配器外形图。修改标题4.2.2.3安装面板通孔尺寸”为“4.2.5.3单芯适配器安装面板通孔尺寸”，增加无定位孔结构单芯适配器安装面板通孔尺寸图（见4.2.5，2005版4.2.2）。增加4.2.6双芯连接器插头、双芯适配器外形图及尺寸”相关内容，包含“4.2.6.1双芯插头外形图及尺寸”、“4.2.6.2双芯适配器外形图及尺寸”和\4.2.6.3双芯适配器安装面板通孔尺寸”（见4.2.6）。删除原4.3中标准连接器的悬置段，增加“4.1标准连接器”相关内容，其他章节顺延（见4.3，2005版4.3）
一增加“4.4连接器的端面，包含*4.4.1端面检查要求和*4.4.2端面儿何尺寸要求”，原*4.4材料”调整到“4.6材料”（见4.4和4.6，2005版4.4）。删除“4.5.1SC型单模连接器插头允许的光学性能指标”、“4.5.2SC型多模连接器插头允许的光学性能指标”和“4.5.3SC型适配器或插座允许的光学性能指标”：增加4.5.1光学性能指标”（见4.5.1，2005版4.5.14.5.2和4.5.3）。
修改4.5.2（原4.5.4）工作温度为2个级别温度要求（见4.5.2，2005版4.5.4）。一修改4.5.3（原4.5.5）“表19各种例行试验后充许的插入损耗及回波损耗的变化量（2005版4.5.5），（4.5.3表11，2005版4.5.5中表11）。删除原“4.6安全”要求（见2005版4.6）。增加“4.7环保符合性”要求（见4.7）。修改“表12固定样品质量检验程序”（表12，2005版表12），修改“表13逐批质量检验程序”（表13，2005版表13），修改“表14周期质量检验程序”（表14，2005版表14）。增加“6.1环境要求”，其他章节顺延（见6.1）。修改“6.2外观检查”（见6.2，2005版6.1）。修改6.4.1插头的插入损耗测量”为“6.5.1跳线的插头插入损耗测量（见6.5.1，2005版6.4.1）。一增加*6.5.3尾纤型或跳线型样品组的插入损耗测量（见6.5.3）。删除“6.6试验”，修改为“6.7试验方法”，对试验项目内容进行修改（见6.7，2005版6.6）。修改“7.4型式检验”，增加“7.4.1检验条件”，“7.4.2型式检验要求”，增加“7.4.3检验项目及抽样方案”，增加“7.4.4产品不合格的判定”，增加“7.4.5不合格批的重新提交”，增加“7.4.6样品的处理”，增加7.4.7检验规则”，增加7.4.8检验批的构成”（见7.4，2005版7.3）。一修改“8标志、包装、运输和储存”相关内容（见第8章，2005版第8章）。修改“规范性附录ASC/APC型连接器系列接口”，表A.1标记A删除最小值“2.4985”，最大值由2.4995”修改为“2.50”。表A.1中删除原注1原注2和原注4，删除EB尺寸备注要求。删除原表A.2和原表A.4.表A2C原表A.3）中册除原注1原注2和原注4.删除EB尺寸备注要求（见规范性附录A，2005版规范性附录A）。一修改“规范性附录BSC型连接器插头式有源器件插座系列接口”，删除图B.2插针针规”，“删IV
HiiKAoNhiKAca
YD/T1272.3-2015
除表取规兜寸”，删除“图B.5插针针规”“删除表B.8针规尺寸”（见规范性附录B，2005版规范性附录B
增加资料性附录C针规外形图和尺寸（见资料性附录C)。增加“资料性附录D尾纤和跳线的插入损耗及回波损耗测试方法”（见资料性附录D）。本部分参考了以下标准：
a）IEC61754-4:2013《纤维光学活动连接器接口第4部分：SC型连接器族》：b）IEC60874-19-1:2007《光纤光缆连接器第19-1部分SC/PC型（活动双芯）多模光纤A1a、A1b标准端接纤维光学软线活动连接器详细规范》：c）IEC60874-19-3:2007《光纤光缆连接器第19-3部分：多模光纤连接器用SC型光纤适配器（双芯）的详细规范》
d）IEC60874-14-10:1999《光纤光缆连接器第14-10部分SC/APC型非调整8°终端单模光纤B1纤维光学引线或跳线连接器详细规范》：e）IEC60874-19-2:1999《光纤光缆连接器第19-2部分：单模光纤连接器用SC型光纤适配器（双芯）的详细规范》：
f）IEC60874-14-1:1997《光纤光缆连接器第14-1部分：A1a、A1b类多模光纤端接的SC-PC型标准光纤连接器的详细规范》：
g）IEC60874-14-2:1997《光纤光缆连接器第14-2部分：B1类单模光纤端接的SC-PC型调整式光纤连接器的详细规范》：
h）IEC60874-14-3:1997《光纤光缆连接器第14-3部分：单模光纤用SC型光纤转接器（单芯）的详细规范》：
i）IEC60874-14-4:1997《光纤光缆连接器第144部分：多模光纤用SC型光纤转接器（单芯）的详细规范》：
j）TelcordiaGR-326-CORE:2010《单模光纤连接头和跳线产品的通用要求》请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分主要起草单位：武汉邮电科学研究院、深圳市新昊谷通信设备有限公司、工业和信息化部电信研究院、深圳日海通讯技术股份有限公司。本部分主要起草人：朱信海、郑彦升、郝艳辉、徐秋霜、廖运发、王晨、杨国。本部分所代替标准的历次版本发布情况为：YD/T895-1997YD/T1272.3-2005。V
HiiKAoNhiKAca
光纤活动连接器
第3部分：SC型
YD/T1272.3-2015
本部分规定了SC型光纤活动连接器（以下简称连接器）的术语、定义和分类、各类接口的图形、配合尺寸、端面、光学性能、材料和环保符合性的要求、试验方法及质量评定程序、标志、包装、运输及储存要求。
本部分适用于SC型光纤活动连接器产品。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划YD/T1117-2001全光纤型分支器件技术条件YD/T2152-2010光纤活动连接器可靠性要求及试验方法SJ/T11363-2006电子信息产品中有毒有害物质的限量要求SJ/T11364-2006
电子信息产品污染控制标识要求SJ/T11365-2006电子信息产品中有毒有害物质的检测方法3术语和定义
YD/T2152-2010界定的以及下列术语和定义适用于本文件。3.1
SC型光纤活动连接器TypeSCOpticalFiberConnector一种以单芯插头和适配器为基础组成的插拔式连接器。它的特点是采用矩形结构及弹性卡子锁紧机构，包括一个耦合销键和一个加在光轴方向上具有弹性的插针。插针典型外径标称值为2.500mm；插头具有一个插入式开关，该开关可以用作定位和连接器与配接元件之间相对位置的限位。连接器的光对中装置是刚性内孔或弹性套筒
标准插头、适配器ReferencePlugAdapter供测量用的精密制造或精选的插头、适配器。3.3
配合面尺寸MatingFaceDimensions确定一套光纤连接器元件之间接插配合的零部件尺寸。3.4
Concentricity Error
同轴度误差
光纤芯轴与插针体轴线之间的距离。3.5
HiiKAoNhiKAca
YD/T12722015
角欢中误差AngularAlignmentError激威光束轴线与插针体轴线之间的角偏移。sn
物理接触PhysicContact（PC）
抛光后的插针前端面为球面形状，确保在两个连接器端面对接时的光纤物理端面达到充分接触，以消除光纤端面菲涅尔反射对系统的影响，使回波损耗值达到40dB以上。3.7
超级物理接触UltraPhysicalContact（UPC）抛光后的插针前端面为球面形状，光纤端面有几何尺寸要求，确保在两个连接器端面对接时的光纤物理端面达到充分接触，以消除光纤端面菲涅尔反射对系统的影响，使回波损耗值达到50dB以上。3.8
角度物理接触AngledPhysicalContact（APC）抛光后的插针前端面为带角度的斜球面形状（8°角），光纤端面有儿何尺寸要求，确保在两个连接器端面对接时的光纤物理端面达到充分接触，以消除光纤端面菲涅尔反射对系统的影响，使回波损耗值达到60dB以上。
曲率半径Radiusof Curvature
抛光后的插针前端面的球面半径。3.10
球面顶点偏移度Eccentricityof Spherical EndfaceTop插针体凸球面顶点与插针体轴线之间距离。3.11
光纤凹陷/凸出量FiberUndercut/Protrusion抛光后的插芯前端面中的光纤相对陶瓷面的凹陷/凸出量。3.12
有源器件插座ActiveDeviceReceptacle用于有源器件、组件及模块的连接器插头插座。4要求
4.1分类
4.1.1插头分类
连接器按插头可进行如下分类：a）按光缆芯数可分为以下两种：1）单芯连接器插头：
2）双芯连接器插头。
b）按光纤传输模式可分为以下两种：1）单模连接器插头；
2）多模连接器插头。
HiiKAoNhiKAca
数插纤体端面结构可分为以下三种：UPC端面结构连接器插头：
3）APC8°端面结构连接器插头
4.1.2适配器分类
连接器按适配器可进行如下分类：a）按光缆芯数可分为以下两种
1）单芯连接器适配器：
2）双芯连接器适配器。
b）按光纤传输模式可分为以下两种：1）单模连接器适配器；
2）多模连接器适配器。
C）按插针体端面结构可分为以下三种：1）PC端面结构连接器适配器：
2）UPC端面结构连接器适配器：3）APC8°端面结构连接器适配器。d）按实际应用场景中的固定方式可分为以下两种：1）有定位孔的连接器适配器；
2）无定位孔的连接器适配器。
4.1.3有源插座分类
连接器按有源插座可进行如下分类：a）按光缆芯数可分为以下两种：1）单芯连接器插座；
2）双芯连接器插座。
b）按光纤传输模式可分为以下两种；1）单模连接器插座：
2）多模连接器插座。
c）按插针体端面结构可分为以下三种1）PC端面结构连接器插座：
2）UPC端面结构连接器插座：
3）APC8°端面结构连接器插座。d）按实际应用场景中的安装固定方式可分为以下两种：1）有定位孔的连接器插座；
2）无定位孔的连接器插座
4.2接口图形、配合尺寸
4.2.1SC/PC型连接器接口
4.2.1.1单芯连接器插头接口
YD/T1272.3-2015
iiiKAoNniKAca
YD/T1272.3-2015
单芯连然器捕头接口如图1所示，配合尺寸见表1.Ptsn
机械参考面
光基轴心
连接外套
部面A-A
D向视图
光纤端面
A扩展图
国1草芯连捷路酒共捷口
泰1单芯连燕量插头携口尺寸
最小值
C向视图
B向视图
插针端面图
最大临
表1（续）
最小值
最大值
YD/T1272.3-2015
曲率半径
45度倒角
曲率半径
当不互配时，尺寸H是相对插头端面给出的。插针是通过中心轴向压力随接触端面方向而移动的，因此，尺寸H是可变的。当尺寸H是7.0mm±0.1mm时，插针压力应为7.8N11.8N。连接外套应可向左，右方向移动，这些尺寸是在连接外套移到它最右方向位置时给出的。当连接外套移向它最左方向位置时，尺寸M应小于Omm。8
球面抛磨的插针端面顶点的球心偏移度应小于70μm。负值表示光纤端面相对于插针端面为凹陷，正值表示光纤端面相对于插针端面为凸出4.2.1.2
单芯连接器适配器接口
单芯连接器适配器接口如图2所示，配合尺寸见表2。
单芯连接器适配器接口尺寸
最小值
最大值
曲率半径
YD/T1272-2015
毫2（禁）
最小藍
最大位
违携暑对中装置是一十弹性套简，读装置虚充许在一根量规针从五配是一愉完全插入的条件下，一根量规针从另一谢拍刻配量的中都时的压力座为25.9，适配婴中都尺寸开由右热位置定可以用交替的长。短划悦来示其端构，如图所示R
C向视图
B向视图
421.3双芯连接摄插头接口
机械参考面
图2单芯座技保活配品接口
双芯连接器插头接如图3所示，配合尺寸见表36
部面D-D
面A-A
