【GB国家标准】 通信用单模光纤第2部分:截止波长位移单模光纤特性

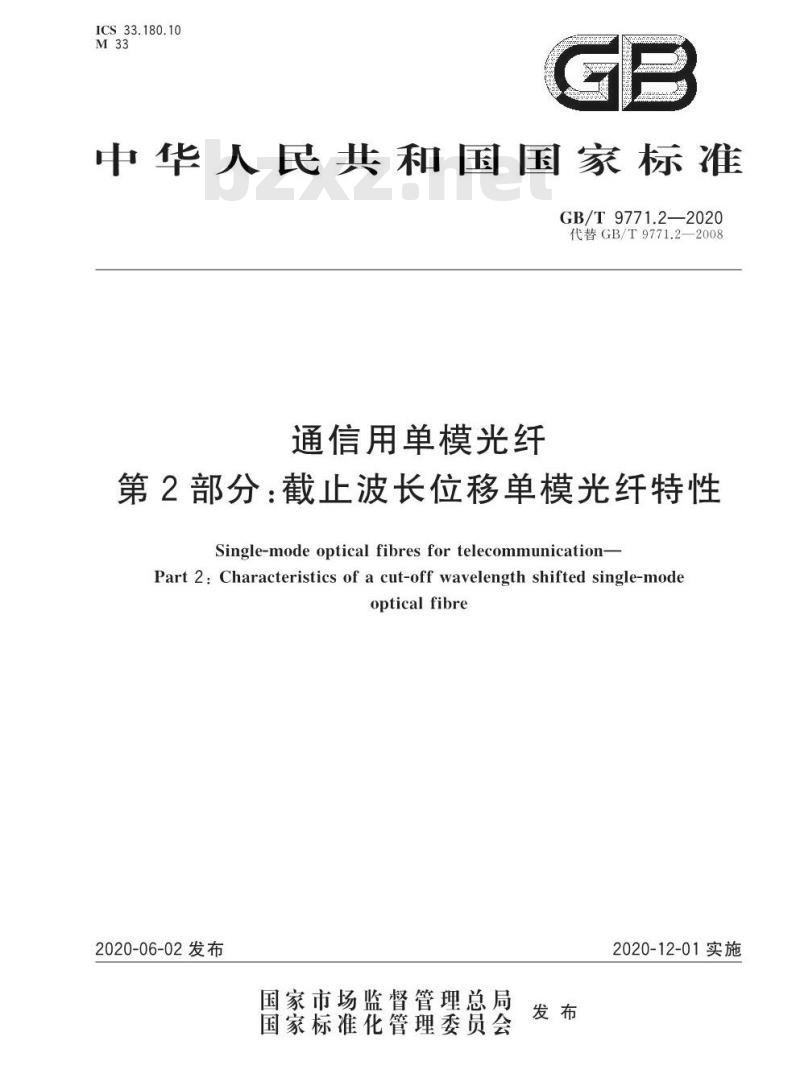

ICS33.180.10
M33
中华人民共和国国家标准
GB/T 9771.2—2020
代替GB/T9771.2—2008
通信用单模光纤
第2部分：截止波长位移单模光纤特性Single-modeoptical fibresfor telecommunication-Part 2: Characteristics of a cut-off wavelength shifted single-modeopticalfibre
2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2020-12-01实施
GB/T9771.2—2020

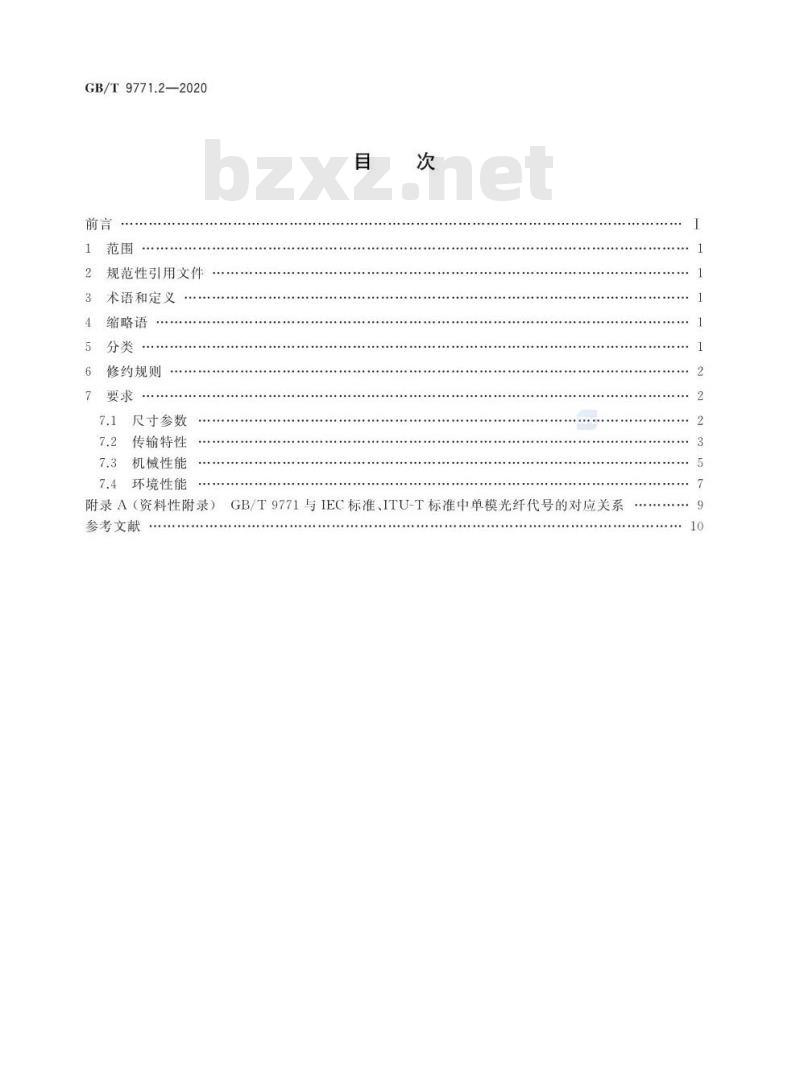

规范性引用文件
术语和定义
缩略语
修约规则
尺寸参数
传输特性
7.3机械性能
7.4环境性能
附录A（资料性附录）GB/T9771与IEC标准、ITU-T标准中单模光纤代号的对应关系参考文献

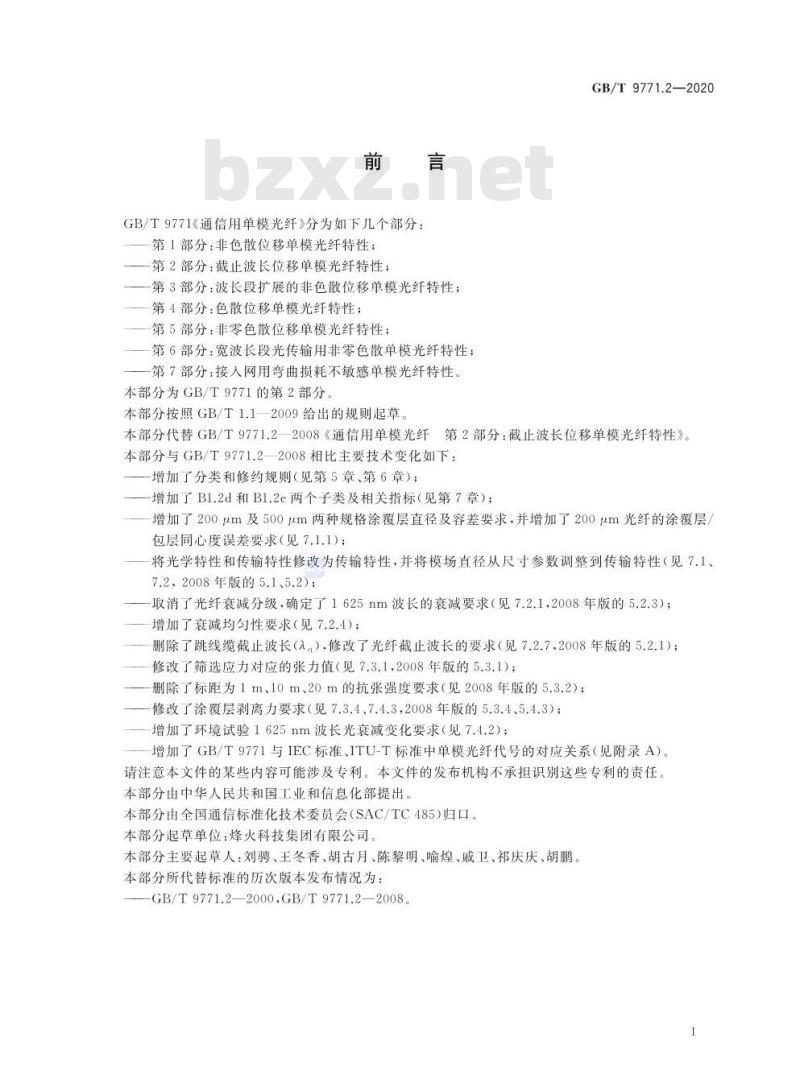

GB/T9771《通信用单模光纤》分为如下几个部分：第1部分：非色散位移单模光纤特性；-第2部分：截止波长位移单模光纤特性；一第3部分：波长段扩展的非色散位移单模光纤特性；第4部分：色散位移单模光纤特性；第5部分：非零色散位移单模光纤特性：-第6部分：宽波长段光传输用非零色散单模光纤特性：第7部分：接入网用弯曲损耗不敏感单模光纤特性。本部分为GB/T9771的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。GB/T9771.2—2020
本部分代替GB/T9771.2一2008《通信用单模光纤第2部分：截止波长位移单模光纤特性》。本部分与GB/T9771.2—2008相比主要技术变化如下：增加了分类和修约规则（见第5章、第6章）；一增加了B1.2d和B1.2e两个子类及相关指标（见第7章）；增加了200um及500um两种规格涂覆层直径及容差要求，并增加了200um光纤的涂覆层包层同心度误差要求（见7.1.1）：将光学特性和传输特性修改为传输特性，并将模场直径从尺寸参数调整到传输特性（见7.1、7.2，2008年版的5.1、5.2)；
取消了光纤衰减分级，确定了1625nm波长的衰减要求（见7.2.1，2008年版的5.2.3）；增加了衰减均匀性要求（见7.2.4）；删除了跳线缆截止波长（入。），修改了光纤截止波长的要求（见7.2.7，2008年版的5.2.1）；修改了筛选应力对应的张力值（见7.3.1，2008年版的5.3.1)；删除了标距为1m、10m、20m的抗张强度要求（见2008年版的5.3.2）；修改了涂覆层剥离力要求（见7.3.4、7.4.3，2008年版的5.3.4、5.4.3）；增加了环境试验1625nm波长光衰减变化要求（见7.4.2）；增加了GB/T9771与IEC标准、ITU-T标准中单模光纤代号的对应关系（见附录A）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中华人民共和国工业和信息化部提出。本部分由全国通信标准化技术委员会（SAC/TC485)归口。本部分起草单位：烽火科技集团有限公司。本部分主要起草人：刘骋、王冬香、胡古月、陈黎明、喻煌、戚卫、祁庆庆、胡鹏。本部分所代替标准的历次版本发布情况为：GB/T9771.22000.GB/T9771.220081

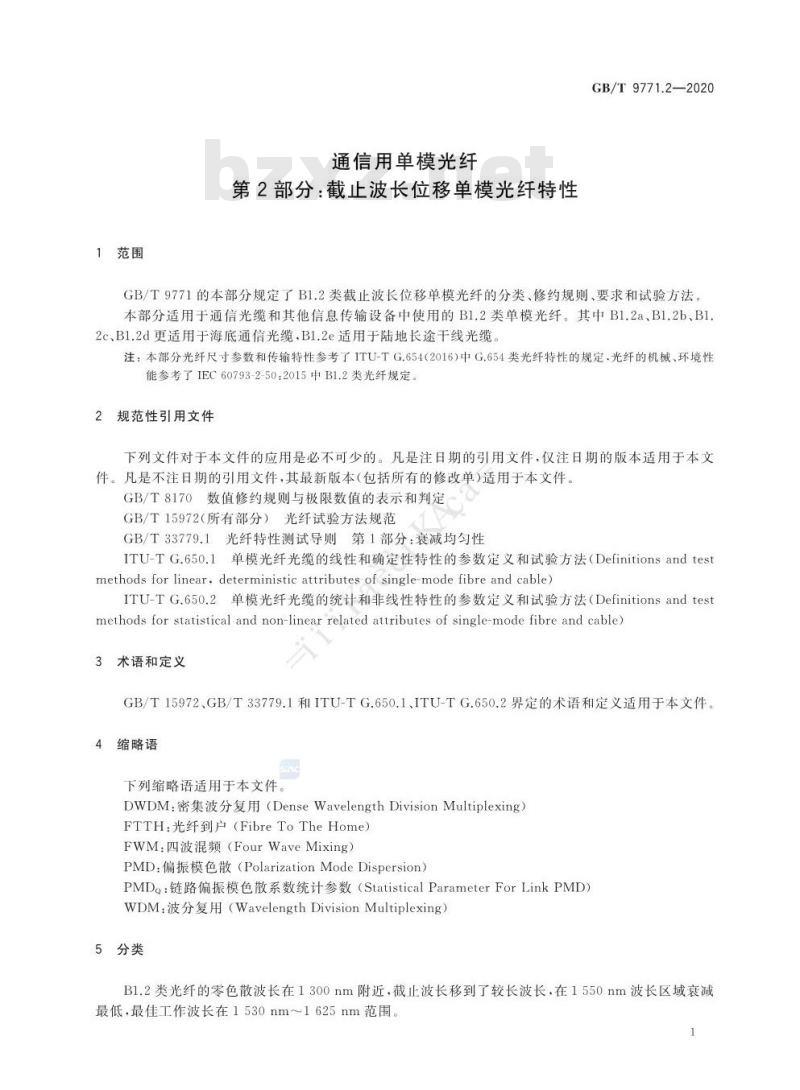

1范围
通信用单模光纤
第2部分：截止波长位移单模光纤特性GB/T9771.2—2020
GB/T9771的本部分规定了B1.2类截止波长位移单模光纤的分类、修约规则、要求和试验方法。本部分适用于通信光缆和其他信息传输设备中使用的B1.2类单模光纤。其中B1.2a、B1.2b、B12c、B1.2d更适用于海底通信光缆，B1.2e适用于陆地长途干线光缆。注：本部分光纤尺寸参数和传输特性参考了ITU-TG.654(2016)中G.654类光纤特性的规定·光纤的机械、环境性能参考了IEC.60793-2-50:2015中B1.2类光纤规定。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T8170数值修约规则与极限数值的表示和判定GB/T15972（所有部分）光纤试验方法规范GB/T33779.1光纤特性测试导则第1部分：衰减均匀性ITU-TG.65o.1单模光纤光缆的线性和确定性特性的参数定义和试验方法（Definitionsandtestmethods for linear, deterministic attributes of single-mode fibre and cable)ITU-TG.650.2单模光纤光缆的统计和非线性特性的参数定义和试验方法（Definitionsandtestmethods for statistical and non-linear related attributes of single-mode fibre and cable)术语和定义
GB/T15972、GB/T33779.1和ITU-TG.650.1、ITU-TG.650.2界定的术语和定义适用于本文件4缩略语
下列缩略语适用于本文件。
DWDM：密集波分复用（DenseWavelengthDivisionMultiplexing）FTTH:光纤到户（FibreToTheHome）FWM：四波混频（FourWaveMixing）PMD：偏振模色散（PolarizationModeDispersion）PMDq：链路偏振模色散系数统计参数（StatisticalParameterForLinkPMD）WDM：波分复用（WavelengthDivisionMultiplexing）5分类
B1.2类光纤的零色散波长在1300nm附近，截止波长移到了较长波长，在1550nm波长区域衰减最低，最佳工作波长在1530nm~1625nm范围1
GB/T9771.2—2020

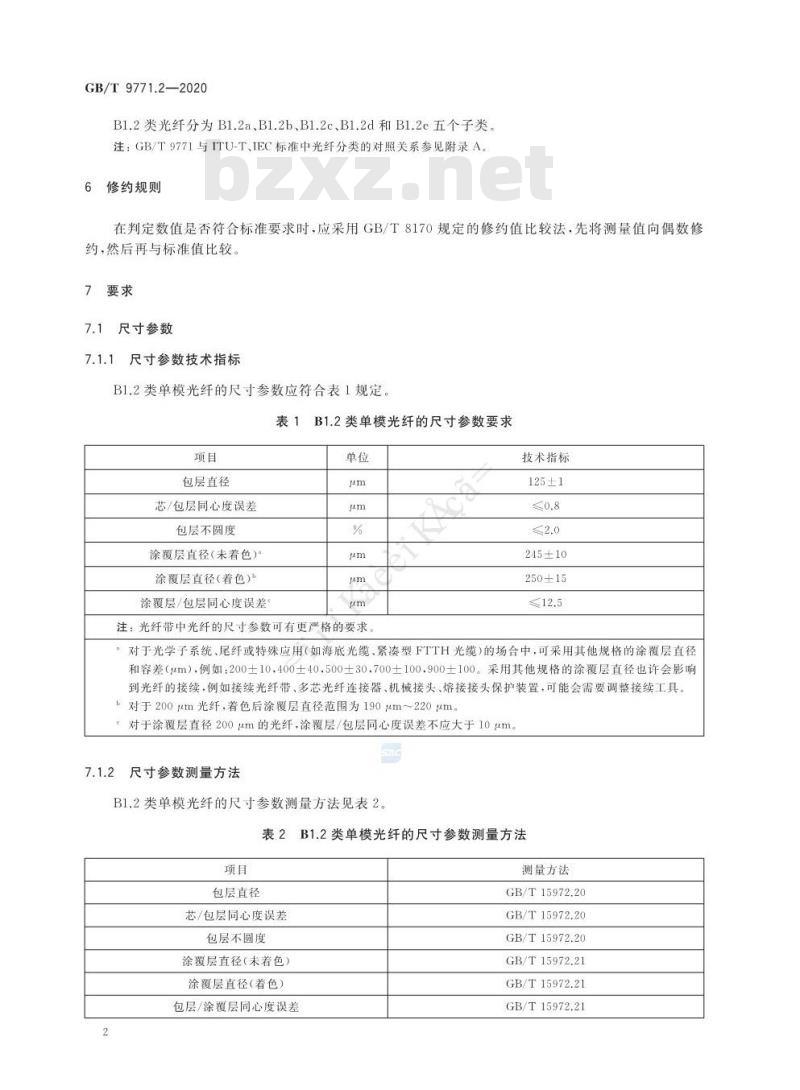

B1.2类光纤分为B1.2a、B1.2b、B1.2c、B1.2d和B1.2e五个子类。注：GB/T9771与ITU-T、IEC标准中光纤分类的对照关系参见附录A。6
修约规则
在判定数值是否符合标准要求时，应采用GB/T8170规定的修约值比较法，先将测量值向偶数修约，然后再与标准值比较
7要求
尺寸参数
7.1.1
尺寸参数技术指标
B1.2类单模光纤的尺寸参数应符合表1规定。B1.2类单模光纤的尺寸参数要求表1
包层直径
芯/包层同心度误差
包层不圆度
涂覆层直径（未着色）
涂覆层直径（着色）
涂覆层/包层同心度误差
注：光纤带中光纤的尺寸参数可有更严格的要求，技术指标
125±1
≤2.0
245±10
250±15
12.5
对于光学子系统、尾纤或特殊应用（如海底光缆、紧凑型FTTH光缆）的场合中，可采用其他规格的涂覆层直径和容差（μm），例如：200士10，400土40，500士30.700士100.900士100。采用其他规格的涂覆层直径也许会影响到光纤的接续，例如接续光纤带、多芯光纤连接器、机械接头、熔接接头保护装置，可能会需要调整接续工具。对于200pm光纤，着色后涂覆层直径范围为190um~220um对于涂覆层直径200um的光纤，涂覆层/包层同心度误差不应大于10μm。7.1.2
尺寸参数测量方法
B1.2类单模光纤的尺寸参数测量方法见表2。表2B1.2类单模光纤的尺寸参数测量方法项目
包层直径
芯/包层同心度误差
包层不圆度
涂覆层直径（未着色）
涂覆层直径（着色）
包层/涂覆层同心度误差
测量方法
GB/T15972.20
GB/T15972.20
GB/T15972.20
GB/T15972.21
GB/T15972.21
GB/T15972.21
2传输特性
衰减系数
7.2.1
B1.2类单模光纤的衰减系数要求应符合表3规定表3B1.2类单模光纤的衰减系数要求项目
1550nm衰减系数最大值
1625nm衰减系数最大值
dB/km
dB/km
B1.2a
0.22
技术指标
B1.2b、B1.2c
0.22
0.40
GB/T 9771.2—2020
B1.2d
0.20
B1.2e
0.23
注：最低的光纤光缆衰减系数取决于制造工艺、光纤材料和设计，以及光缆设计，目前在1550nm区域，已经可以实现0.15dB/km到0.19dB/km。表中衰减系数要求不适用于短光缆（如跳线缆）、室内缆以及引人缆中的光纤，例如IEC60794-2-11中规定室内缆中光纤在1310nm和1550nm衰减系数不大于1.0dB/km。7.2.2衰减点不连续性
在1550nm波长上，光纤连续长度上不应有超过0.1dB的不连续点。7.2.3衰减波长特性
在1525nm～1575nm波长范围内的衰减系数值，相对于1550nm波长的衰减系数值应不超过0.03dB/km。
7.2.4衰减均匀性
在1550nm波长上，光纤后向散射曲线任意2000m长度上，实测衰减系数与全段长平均衰减系数之差的最坏值应不大于0.05dB/km。7.2.5
色散特性
B1.2类单模光纤的色散特性要求应符合表4规定。表4
B1.2类单模光纤的色散特性要求项目
1550nm色散系数最大值（Dissmx）1550nm色散系数最小值（D1550mm）1550nm色散斜率最大值（S150m）1550nm色散斜率最小值（Si550min）单位
ps/(nmkm)
ps/(nm·km)
ps/(nm.km)
ps/(nm2.km)
Bl.2a
B1.2b
技术指标
Bl.2c
0.070
对于B1.2e类光纤，1530nm到1625nm间的色散参数需满足公式（1）。B1.2d
D1550mim+S1550mm（-1550）≤D(入)≤D1550mx+S1550mmx（入-1550)Bl.2e
0.050
......(1)
GB/T9771.2—2020
式中：D.550min，D550maxS1550min和St550max见表4所示。7.2.6模场直径
B1.2类单模光纤的模场直径要求应符合表5规定。表5B1.2类单模光纤的模场直径的要求项目
1550nm模场直径标称值
模场直径容差
7.2.7截止波长
B1.2a
9.5~10.5
光缆截止波长（入）应满足：入。≤1530nm。B1.2b
9.5~13.0
技术指标
B1.2c
9.5~10.5
±0.7
B1.2d
11.5~15.0
B1.2e
11.5~12.5
注1：上面规定值可保证光纤在1550nm单模工作，对于在（1550-X）nm波分复用（WDM）的应用，从上面规定值中减去Xm。
注2：入。指标是保证光缆单模传输更为直接的方式·但对于不适于控制入指标的情形（如跳线缆或明显不同于普通光缆应用方式的光缆），可选择控制入，指标。入。和入。测量值之间的关系与光纤、光缆的结构和测试条件有关。一般情形下,入。<入。。注3：对某些特定的海底光缆，可以要求其他的入。值。7.2.8宏弯损耗
光纤以30mm半径松绕100圈，在1625nm测得的宏弯损耗，损耗要求应符合表6规定。表6。B1.2类单模光纤的宏弯损耗要求项目
30mm半径，100圈，
1625nm处宏弯损耗最大值
B1.2a、B1.2bB1.2c
技术指标
B1.2d
B1.2e
注1：如果由于实际原因，选取少于100圈进行30mm弯曲半径的试验，建议不少于40圈，宏弯损耗值按比例递减。
注2：为了弯曲损耗易于测量，可用一圈或几圈小半径环光纤代替100圈光纤进行试验；在此情况下，为了保证测量准确度，绕的圈数、环的半径和最大允许的弯曲损耗，与30mm半径100圈试验的损耗值相当。7.2.9色散纵向均匀性
待研究。
注：在一特定的波长上·局部光纤段色散系数的绝对值可能偏离长光纤段测得的数值。如果在接近密集波分复用(DWDM)系统的一个工作波长上色散系数减到很小，会产生较大的四波混频（FWM）效应。四波混频效应能引起功率在其他波长或其他工作波长上传输。FWM功率的大小是色散绝对值、色散斜率、工作波长、光功率和FWM发生的距离函数。对在1550nm波段密集波分复用（DWDM）的应用，该类光纤的色散值足够大，可以避免FWM效应，色散纵向均匀性问题不突出，7.2.10
偏振模色散系数
本部分只规定链路PMD系数，其最大PMD。应符合表7规定表7
M（光纤段数）
PMD
Q（概率）
未成缆光纤链路PMD系数
PMD最大值
链路PMD系数最大值
B1.2a
ps/km
0.50
注1：上述指标要求不适用于跳线缆、室内缆、引人缆中光纤的PMD系数要求、GB/T9771.2—2020
技术指标
B1.2b、B1.2c、B1.2d.B1.2e
0.01
0.20
注2：规定最大未成缆光纤的PMD。值，是为了支持成缆后光纤的PMD。满足系统应用的基本要求。测量未成未成缆光纤的PMDQ值会小于或等于成缆光纤的PMD指标是必需的，但不能确保成缆光纤的相应指标。缆光纤的PMD值。未成缆光纤的PMD值与成缆光纤的PMD值的比例关系取决于光缆的结构和工艺以及未成缆光纤的耦合条件
传输特性测量方法
7.2.11
传输特性的测量方法见表8。
衰减系数
衰减点不连续性
衰减波长特性
衰减均勾性
色散特性
模场直径
截止波长
宏弯损耗
偏振模色散特性
KAca
表8传输特性测量方法
测量方法
GB/T15972.40
GB/T15972.40
GB/T15972.40
GB/T33779.1
GB/T15972.42
GB/T15972.45
GB/T15972.44
GB/T15972.47
GB/T15972.48
注：根据对一定数量未成缆光纤测量得到的偏振模色散系数的数据，用YD/T1065.2给出的统计方法可计算出链路偏振模色散PMD。值，
7.3机械性能
7.3.1
筛选试验水平
涂覆光纤机械强度筛选试验要求应符合表9规定GB/T9771.2—2020
筛选应力
筛选试验要求
GPa
技术指标
≥0.69
注：筛选应力值0.69GPa约等于1%的应变或8.8N的张力值。三种不同单位之间的换算参见IECTR62048：2014的8.4。
7.3.2抗张强度
光纤老化前的最低抗张强度要求应符合表10规定。表10光纤老化前的最低抗张强度要求光纤标距长度
威布尔概率水平为15%时最低抗张强度GPa
3.14
威布尔概率水平为50%时最低抗张强度GPa
3.80
注：试验用长样品进行时.光纤标距长度可选10m或20m，标距越长，对应的最低抗张强度值会越小。KaeeiKAca
7.3.3
翘曲特性参数
光纤翘曲半径R应不小于4m。
7.3.4涂覆层剥离力
涂覆层剥离力要求应符合表11规定。表11
涂覆层剥离力(平均值）
涂覆层剥离力（峰值）
涂覆层剥离力要求
技术指标
1.0~5.0
1.0~8.9
注1：涂覆层剥离力平均值或峰值都是在试验过程中定义，具体值可由供应商和用户协商确定。注2：对于表1中其他规格的涂覆层直径的光纤，经供应商和用户协商，可允许不同的剥离力值范围要求。7.3.5动态疲劳参数
动态疲劳参数要求应符合表12规定。表12
动态疲劳参数na
机械性能试验方法
7.3.6
机械性能试验方法见表13。
动态疲劳参数要求
技术指标
>20
环境性能
7.4.1
筛选试验
抗张强度
翘曲特性
涂覆层剥离力
动态疲劳参数
表13
机械性能试验方法
测量方法
GB/T9771.2—2020
GB/T15972.30
GB/T15972.31
GB/T15972.34
GB/T15972.32
GB/T15972.33
B1.2类单模光纤的环境性能要求包括环境试验光衰减变化和环境试验后机械性能要求环境试验光衰减变化要求
7.4.2
环境试验光衰减变化要求应符合表14规定。表14
试验项目
恒定湿热
温度特性
7.4.3
环境试验光衰减变化要求
试验条件
温度为85℃±2℃，相对湿度不低于85%，放置30天温度为85℃±2℃，放置30天
温度范围为-60℃~+85℃，两个循环周期浸泡在温度为23℃±5℃水中30天环境试验后机械性能要求
环境试验后机械性能要求应符合表15规定表15
剥离力平均值
试验项目
恒定湿热
1.0~5.0
1.0~5.0
1550.1625
1550.1625
1550.1625
1550.1625
环境试验后机械性能要求
剥离力峰值
1.0~8.9
1.0~8.9
威布尔概率水平
为15%时抗张强度
GPa
≥2.76
威布尔概率水平
为50%时抗张强度
GPa
≥3.03
允许的衰减变化
dB/km
0.05
0.05
0.05
0.05免费标准下载网bzxz
动态疲劳参数a
≥20
注：对于表1中其他规格的涂覆层直径的光纤，经制造商和用户协商，可以允许不同的剥离力值范围要求。7.4.4
环境性能的试验方法
环境性能的试验方法见表16。
GB/T 9771.2—2020
恒定湿热
温度特性
表16
环境性能的试验方法
测量方法
GB/T15972.50
GB/T15972.51
GB/T15972.52
GB/T15972.53
附录A
（资料性附录）
GB/T9771.2—2020
GB/T9771与IEC标准、ITU-T标准中单模光纤代号的对应关系GB/T9771与IEC标准、ITU-T标准中单模光纤代号的对应关系见表A.1。表A.1
GB/T9771与IEC标准、ITU-T标准中单模光纤代号的对应关系GB/T9771
B1.1
B1.2a
B1,2b
B1.2c
Bl.2d
B1.2e
B1.3
B2a
B2b
B4c
B4d
B4e
B6al
B6a2
B6b2
B6b3
IEC
B1.1
B1,2_b
B1.2_c
B1.2_d
B1.3
B2_a
B2_b
B4_c
B4_d
B4_e
B6_al
B6_a2
B6_b2
B6_b3
ITU-T
G.652.B
G.654.A
G,654.B
G.654.C
G.654.D
G.654.E
G.652.D
G.653.A
G.653.B
G.655.C
G.655.D
G.655.E
G.656
G.657.A1
G.657.A2
G.657.B2
G.657.B3
