ICS49.020
V35

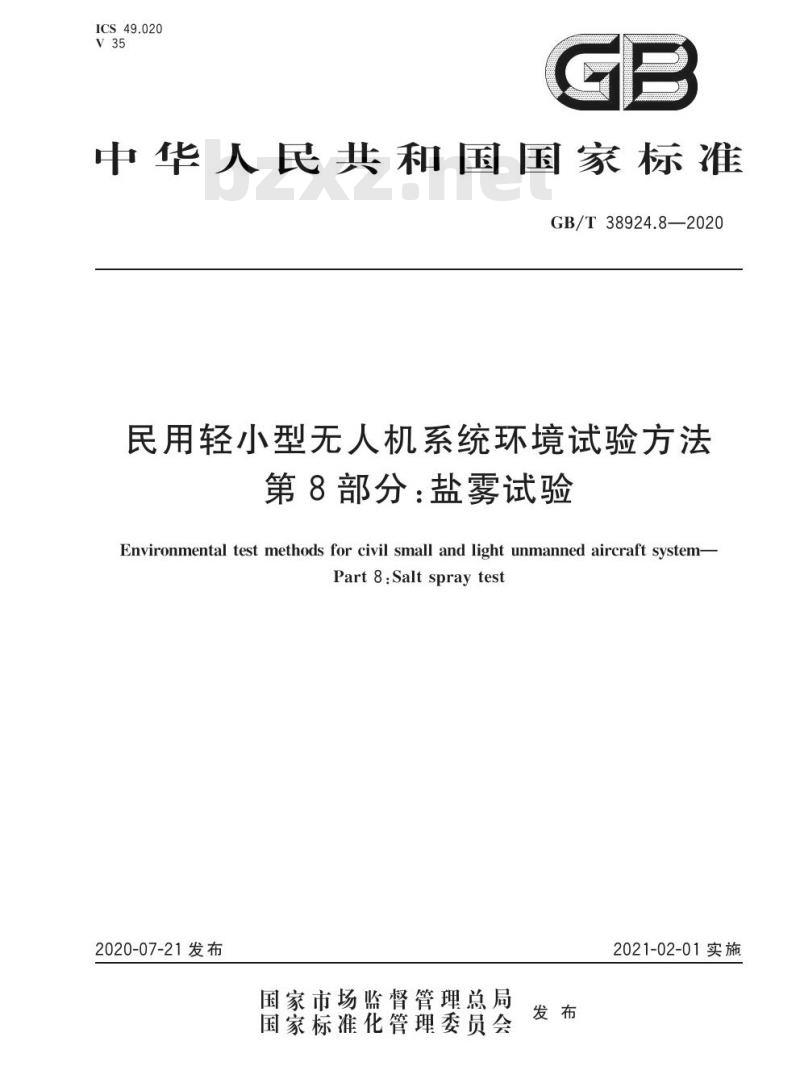

中华人民共和国国家标准
GB/T38924.8—2020
民用轻小型无人机系统环境试验方法第8部分：盐雾试验
Environmental test methods for civil small and light unmanned aircraft system-Part8:Saltspraytest
2020-07-21发布
国家市场监督管理总局
国家标准化管理委员会
发布
2021-02-01实施
前言
范围
规范性引用文件
试验条件
3.1
3.2
受试设备
盐雾试验条件及容差
试验设备和仪器
试验过程
5.1
5.2
5.3
5.4
5.5
试验准备
预处理
试验前检测
试验步骤
试验后检测
试验中断和恢复
欠试验中断
6.1
6.2
过试验中断
试验结果评定
试验报告
目
次
附录A（资料性附录）外观腐蚀评定方法及合格判据GB/T38924.8—2020
前言
GB/T38924《民用轻小型无人机系统环境试验方法》分为以下部分：第1部分：总则；
第2部分：低温试验；
——第3部分：高温试验；
第4部分：温度和高度试验；
——第5部分：冲击试验；
第6部分：振动试验；
第7部分：湿热试验；
第8部分：盐雾试验；
—第9部分：防水性试验
第10部分：砂尘试验；
本部分为GB/T38924的第8部分
本部分按照GB/T1.1—2009给出的规则起草本部分由全国航空器标准化技术委员会（SAC/TC435）提出并归口。GB/T38924.8—2020Www.bzxZ.net
本部分起草单位：中国航空综合技术研究所、海鹰航空通用装备有限责任公司、农业农村部南京农业机械化研究所、广东泰一高新技术发展有限公司。本部分主要起草人：刘海龙、丁瑞、李敏伟、游亚飞、薛新宇、辛静、张泽京、顾伟、黄山、余青松、唐塘胡应东。
Ⅲ
1范围
民用轻小型无人机系统环境试验方法第8部分：盐雾试验
GB/T38924.8—2020
GB/T38924的本部分规定了民用轻小型无人机（起飞重量为0.25kg～150kg）系统（含飞行器和地面站)盐雾环境的试验条件、试验设备和仪器、试验过程、试验中断和恢复、试验结果评定和试验报告。本部分适用于在贮存和使用过程中会受到盐募影响的民用轻小型无人机（起飞重量为0.25kg～150kg)系统（含飞行器和地面站），以此来确定民用无人机系统长期暴露在盐雾大气中或在正常使用中耐受盐雾大气的能力。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T38924.1一2020民用轻小型无人机系统环境试验方法第1部分：总则HB6167.12一2014民用飞机机载设备环境条件和试验方法第12部分：盐雾试验3试验条件
受试设备
3.1
3.1.1受试设备要求
受试设备应满足以下要求：
受试设备技术状态应与提交的产品资料内容相符；a
受试设备数量应满足试验要求，受试设备至少需要1套；b）
c）
受试设备应有企业合格证等质量检验证明3.1.2设备分类
根据民用轻小型无人机系统在盐雾环境的使用要求进行分类，应分为：a）长时间在内陆环境条件下作业或偶尔会在沿海地区环境条件下作业的民用轻小型无人机系统，确定为A类设备；
b）长时间在沿海地区环境条件下作业的民用轻小型无人机系统，确定为B类设备3.2盐雾试验条件及容差
3.2.1盐溶液
盐溶液质量分数为（5士1)%氯化钠水溶液，35℃土2℃时，盐溶液的pH值应在6.5～7.2的范围内。
GB/T38924.8—2020
3.2.2试验温度
试验温度为35℃±2℃。
3.2.3盐雾沉降率
盐雾沉降率为1mL/（80cm2·h）~2mL/（80cm2·h）)。3.2.4压缩空气湿度
喷嘴出口处压缩空气的相对湿度≥85%。3.2.5试验时间及喷雾方式
A类设备：试验时间按相关技术文件规定，从4h、8h、24h中选取，并进行连续喷雾B类设备：试验时间按相关技术文件规定，从8h(2h喷雾十2h干燥交替进行，共进行2个周期）、16h（4h喷雾十4h干燥交替进行，共进行2个周期）、48h（12h喷雾十12h干燥交替进行，共进行2个周期)中选取，并进行间歇喷雾。4试验设备和仪器
用于试验的仪器设备（包括专用设备)应经检定或校准并在有效期内，陪试设备应检验合格。受试设备功能/性能测试所用的测试仪器应满足预期的使用要求，其测量不确定度或最大允许误差应小于被测参数最大允许误差的三分之一。除上述试验设备的检定要求外，试验设备还应符合HB6167.12一2014中第6章的规定。5试验过程
5.1试验准备
5.1.1盐溶液的制备
盐为氯化钠，折干计算，其碘化钠含量应≤0.1%，总杂质≤0.3%。除非另有规定，按重量把5份盐溶解在95份蒸馏水或去离子水中，制备成（5土1)%的溶液。应通过测量盐溶液的温度和浓度，把溶液的相对密度调整并保持在图1的范围内。其中使用的水电阻率应≥500Q·m。O
0./
4%Nacl
1.020
5%NaCl
1.025
1.030
6%Nac
1.035
1.040
1.045
相对密度
图1盐溶液相对密度随温度的变化SAC
GB/T38924.8—2020
每天应保持和测量盐溶液的pH值，使在35℃下喷雾的盐溶液和按5.1.3规定的方法收集到的盐溶液的pH值应在6.57.2的范围内。应仅用稀释的化学纯的盐酸或化学纯的氢氧化钠来调节pH值。应使用电测量法测量pH值，即用1个带饱和氯化钾盐桥的玻璃电极，通过比色法（如用溴百里酚蓝）测量，或用其他测量仪器或石蕊试纸测量，其测量结果应与电测量法测量的结果相同。新配制的每一批溶液均应按5.1.3规定测量pH值。5.1.2温度控制
试验应在暴露区温度保持在35℃条件下进行。精确控制温度的最好方法是把试验设备放在1个控制良好的恒温室内，使试验设备完全隔热，在喷雾前预热空气到适当的温度，或者给试验设备包上护套，控制护套中使用的水或空气的温度。禁止在试验箱内采用浸人式加热器来保持暴露区的温度。5.1.3盐溶液的测量
5.1.3.1盐溶液的测量要求
暴露区各部位的盐雾条件应保持为，使放置在暴露区中任一点上洁净的盐雾收集器在至少16h的喷雾时间内，每80cm的水平收集面上（直径为10cm）平均每小时可收集到1mL3mL的盐溶液，至少应使用2个收集器，一个放在受试设备周围距离喷嘴最近点，另一个在该受试设备周围距离喷嘴最远点。收集器应放置在不被受试设备所遮盖的位置，以及不会收集到来自受试设备或其他表面滴落液滴的位置。
5.1.3.2盐溶液的测量方法
按5.1.3.1规定收集的溶液，在35℃温度下测量时，应符合5.1.1规定的氯化钠含量。可将所有收集器中的盐溶液合并在一起，以提供规定测量所要求的盐溶液量。测量方法如下：盐溶液保持在规定温度下，用内径约为2.5cm的量简进行测量。在这种体积范围内进行的测）
量，只需用1支小型的实验室比重计。b）测量的pH值应在6.5～7.2之间。5.1.3.3盐溶液的测量时间
氯化钠含量和pH值应在下列时间进行测量：a）对于连续使用的盐雾试验箱，即5d之内使用过的试验箱，每次试验后应进行测量b）对于很少使用的盐雾试验箱，使用时间间隔多于5d或喷嘴被堵塞，应在完成24h运行之后测量，运行试验中不应放置受试设备。5.1.4试验设备的调试
试验设备使用前应按以下要求调试：a）对于连续使用的试验箱，应注意掌握设备运行的变化情况和参数的校正c）对于不常使用的试验箱，应在试验前进行调试和试运行，直至其能在标准规定的条件（沉降率、雾化量、盐溶液的pH值、温度等）稳定工作24h以上，方可进行试验。5.2预处理
受试设备的处理应尽量少，特别是重要表面，并应在试验准备工作完成后立即进行试验。除非另有规定，应彻底清除无保护层金属或涂有金属保护层设备的表面油污和油脂，直到表面不再形成水珠为止。清洗方法应不包括使用腐蚀剂或保护膜，除纯氧化镁软营以外也不应使用其他研磨剂。带有机涂3
GB/T38924.8—2020
层的受试设备不能用溶剂清洗。受试设备与支架接触部位和不要求涂覆的切削加工过的边缘和表面，除非对涂保护层装置或受试设备另有规定，均应用蜡或不透湿气的类似物质加以保护，5.3试验前检测
对受试设备进行全面的外观检查，并按相关技术文件规定对受试设备进行功能/性能检测，记录检测结果。
5.4试验步骤
5.4.1A类设备试验步骤
A类设备试验步骤如下：
a）受试设备不应互相接触或遮盖，也不应和其他金属或吸水材料接触，聚集液滴不应由一个受试设备滴到另一个受试设备上，受试设备的间距应使盐雾自由地沉降在每个受试设备的受试表面上。
b）按3.2规定的试验条件对受试设备进行连续喷雾。在整个暴露周期内，每间隔12h测量1次盐雾沉降率和沉降溶液的pH值（试验时间低于12h时，仅测量1次），以保证沉降率在1mL(80cm2.h）~2mL/（80cm2.h）范围内。c)
喷雾结束后，将受试设备在GB/T38924.1一2020中4.1规定的正常试验大气环境条件下放置相关技术文件规定的时间，建议从1h、2h、4h、8h、24h、48h中选取。5.4.2B类设备试验步骤
B类设备试验步骤如下：
a）受试设备不应互相接触或遮盖，也不应和其他金属或吸水材料接触，聚集液滴不应由一个受试设备滴到另一个受试设备上，受试设备的间距应使盐雾自由地沉降在每个受试设备的受试表面上。
按3.2规定的试验条件对受试设备进行规定时间的间歇喷雾。在整个暴露周期内，至少每间b)
隔12h测量1次盐雾沉降率和沉降溶液的pH值（试验时间低于12h时，仅测量1次），以保证沉降率在1mL/（80cm2·h）~2mL/（80cm·h）范围内。停止喷雾，待盐雾沉降后打开试验箱盖（门），使受试设备在GB/T38924.1一2020中4.1规定c)
的正常试验大气环境温度和相对湿度≤50%条件下，保持3.2.5规定的试验时间进行干燥。在干燥期间不应搬动受试设备，不应对其机械特性进行任何调整，d）重复步骤a)、b)1次。
5.5试验后检测
试验结束后，若必要，可启动受试设备工作并按相关技术文件规定对受试设备进行功能/性能检测记录检测结果；然后检查受试设备的腐蚀情况（参见附录A）。必要时，可用温度≤28℃的流动水轻轻冲洗。
6试验中断和恢复
SzIG
6.1
欠试验中断
当试验条件低于允许误差下限时，应从低于试验条件的点重新达到预先规定的试验条件，恢复试验直到结束。
6.2
2过试验中断
GB/T38924.8—2020
当试验条件超过允差上限时，应停止试验，用新的受试设备重新试验。若分析确认受试设备未损坏，且证明过试验条件对该受试设备没有任何影响，则按6.1处理继续试验7试验结果评定
受试设备在试验前、后的外观和功能/性能测试结果满足产品相关技术文件规定的要求时，受试设备盐雾试验合格，3.2规定的盐雾环境为受试设备承受盐雾环境能力的最低要求。9
试验报告
除另有规定外，试验报告应至少包括以下内容：a)
受试设备型号、名称、组成、数量及供应商信息受试设备安装照片；
试验依据；
试验条件；
试验日期、地点、人员；
试验设备及测试设备；
试验过程；
试验参数控制数据；
SAC
受试设备外观和功能/性能检测数据；试验结果或结论；
存在问题与建议。
GB/T38924.8—2020
A.1盐雾环境对机载设备的影响
附录A
（资料性附录）
外观腐蚀评定方法及合格判据
盐雾，是海洋性大气的显著特点之一。盐雾易吸附在物体表面成为湿气膜或水膜，其对无人机系统的影响主要包括三个方面：电化学腐蚀、加速应力腐蚀和盐在水中电离后形成的酸/碱溶液的腐蚀效应。根据调查（沿海机场），发现飞机上的插头、电机、电子产品中的金属有时几乎全部腐蚀；此外，盐溶液还会降低绝缘材料的绝缘电阻和增大电接触元件的压降；漆层腐蚀一擦即掉；盐颗粒的沉积还会导致活动部件的阻塞、卡死现象。由此可见，在盐雾环境作用下，不同的设备具有不同的腐蚀损伤特征。a）金属材料
盐雾环境下，金属材料的腐蚀主要是化学和电化学腐蚀，尤其是电化学腐蚀的作用更为突出。金属材料的电化学腐蚀反应的通式如下：1）阳极：M+十ne十mH,O一M+mH,O十ne，在金属上留下等量的电子从阳极流向阴极；
2）阴极：在中性或碱性溶液中，0.502十H,0+2e—20H-。阳极生成的金属离子（M+）和OH-结合生成氢氧化物或氧化物，随着OH-的消耗，腐蚀介质的酸性逐渐增强，促进了金属材料的溶解，加快了电化学腐蚀的速度，致使金属材料出现严重的腐蚀失效。b）有机涂层
SAC
盐雾环境中的湿气通过凝露、吸附和扩散等效应进入有机涂层与基体的界面，随着水汽的积聚，容易形成涂层鼓泡，进一步扩展会使涂层产生裂纹或剥离，涂层的破坏会使得其防护作用大大下降。此外，盐雾环境中的氯离子（CI-）通过有机涂层的微孔会进入到金属基体表面，引发金属基体的腐蚀，随着腐蚀产物的增多、堆积，会使涂层出现变形、鼓起，严重时出现涂层脱落，最终导致涂层失效。c）复合材料
复合材料在恶劣的环境中，不仅会发生复合材料自身的溶胀、溶解反应，以及材料的分层和加强纤维与树脂基体的剥离，还会因湿度的影响导致材料的玻璃化转变温度（T）值明显下降，尤其当复合材料与金属材料在海洋盐雾环境下配合使用时，会引发严重的电偶腐蚀。A.2外观腐蚀评定原则
盐雾试验后，受试设备表面装饰性或保护性覆盖层（金属和有机）以及基体材料均有可能出现腐蚀损伤，因此，对受试设备外观腐蚀情况的判定应从以下两个方面进行：a）基体材料的腐蚀情况；
b）表面覆盖层的腐蚀程度
A.3外观腐蚀判定方法
盐雾试验外观腐蚀评定可以按照以下程序进行a）预处理：试验结束后，应根据受试设备表面状态选取不同的预处理方法。如果产品状态允许6
