HG/T 2098-2011.Cauldron-using mechanical seal type，main dimensions and marking.
1范围
HG/T 2098规定了釜用机械密封(以下简称机械密封)的类型、主要尺寸及识别标志。
HG/T 2098适用于钢制釜用搅拌轴及类似立式旋转轴的机械密封。其工作参数为:釜内使用压力为0MPa~10MPa;釜内使用温度为不大于350℃;搅拌轴(或轴套)外径30mm~220mm;转速不大于2m/s;釜内介质为除强氧化性酸、高浓度碱以外的各种流体。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后的所有修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于本标准。
HG/T 20592-2009 钢制管法兰(PN系列)
3机械密封的类型及结构特点
3.1机械密封主要分为单端面机械密封、轴向双端面机械密封和径向双端面机械密封三类。
3.2机槭密封的结构特点及产品代号见表1。
4机械密封的主要尺寸
4.1 使用压力为0.25MPa的212型机械密封及法兰连接尺寸见图1及表2。
4.2使用压力为0. 6MPa的204、2001、2002型机械密封及法兰连接尺寸见图2、图3、图4及表3。

标准内容

部分标准内容：

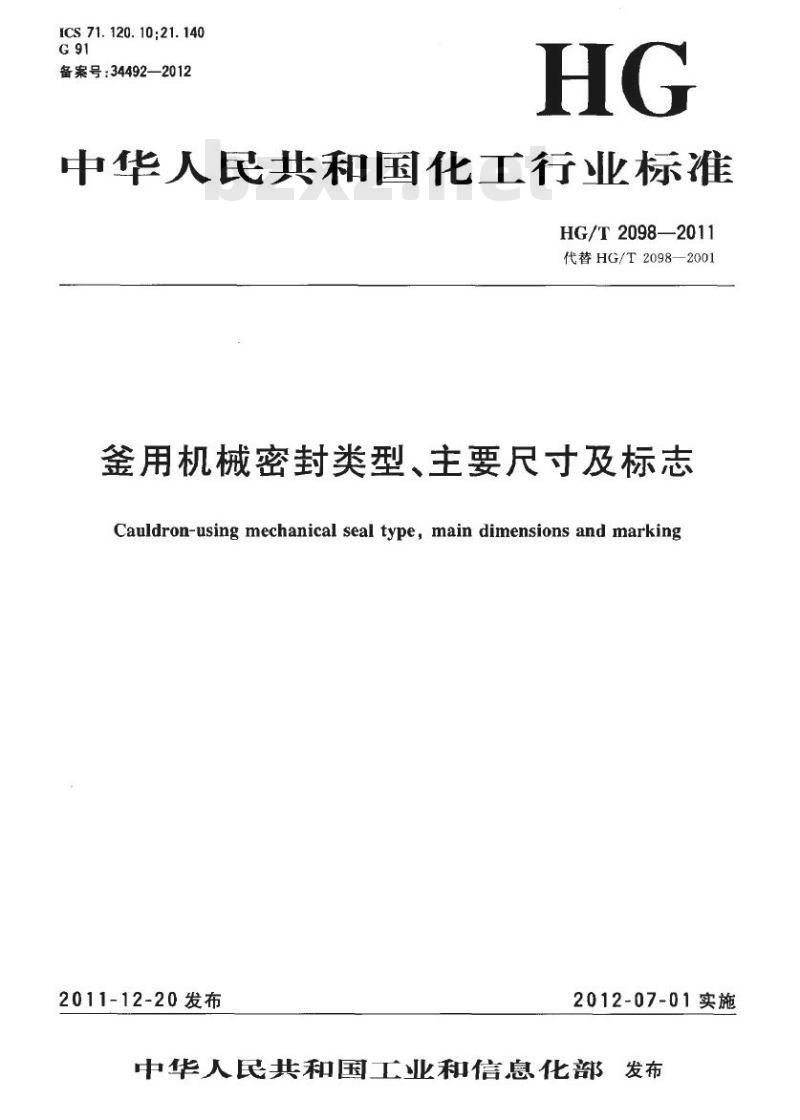

ICS71.120.10;21.140
备案号：34492—2012
中华人民共和国化工行业标准
HG/T2098—2011
代替HG/T2098—2001
金用机械密封类型、主要尺寸及标志Cauldron-using mechanical seal type, main dimensions and marking2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布
HG/T2098—2011

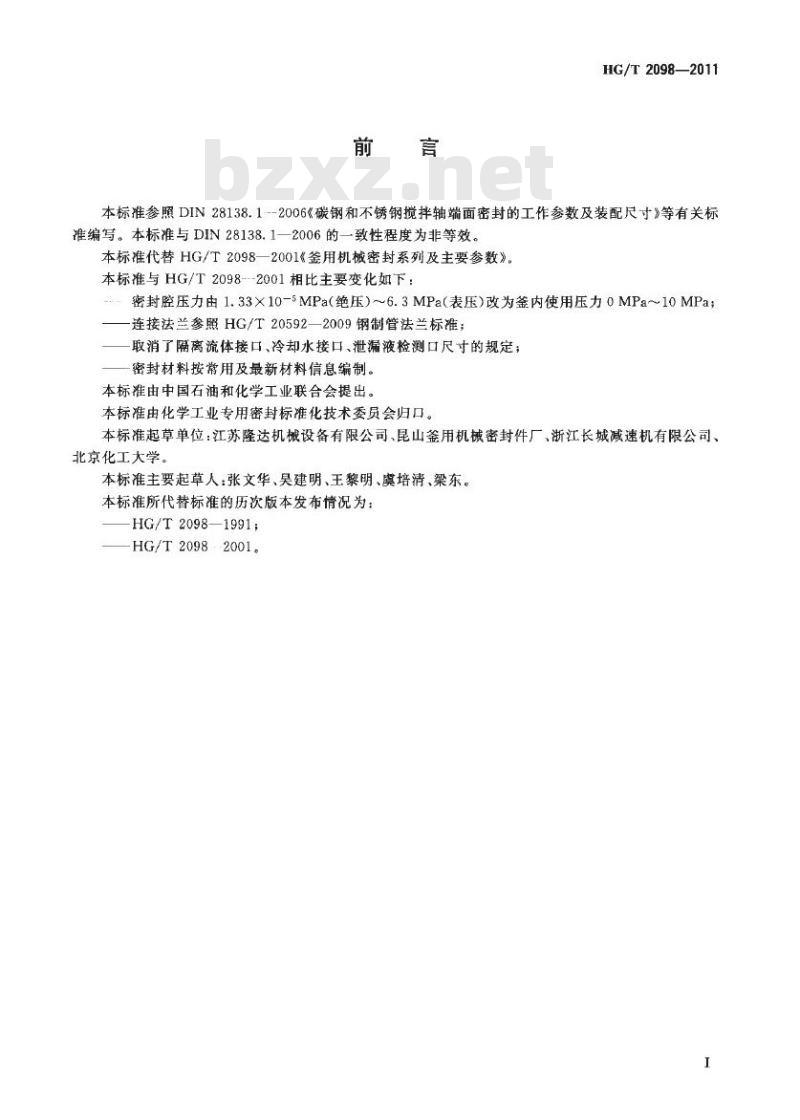

本标准参照DIN28138.1--2006《碳钢和不锈钢揽拌轴端面密封的工作参数及装配尺寸》等有关标准编写。本标准与DIN28138.1一2006的一致性程度为非等效。本标准代替HG/T2098一2001《釜用机械密封系列及主要参数》。本标准与HG/T2098---2001相比主要变化如下：密封腔压力由1.33×10-5MPa(绝压)～6.3MPa(表压)改为釜内使用压力0MPa～10MPa；连接法兰参照HG/T20592一2009钢制管法兰标准；取消了隔离流体接口、冷却水接口、泄漏液检测口尺寸的规定；密封材料按常用及最新材料信息编制。本标准由中国石油和化学工业联合会提出。本标准由化学工业专用密封标准化技术委员会归口。本标准起草单位：江苏隆达机械设备有限公司、昆山釜用机械密封件厂、浙江长城减速机有限公司、北京化工大学。
本标准主要起草人：张文华、吴建明、王黎明、虞培清、梁东。本标准所代替标准的历次版本发布情况为：HG/T2098—1991;
8·2001。
HG/T2098

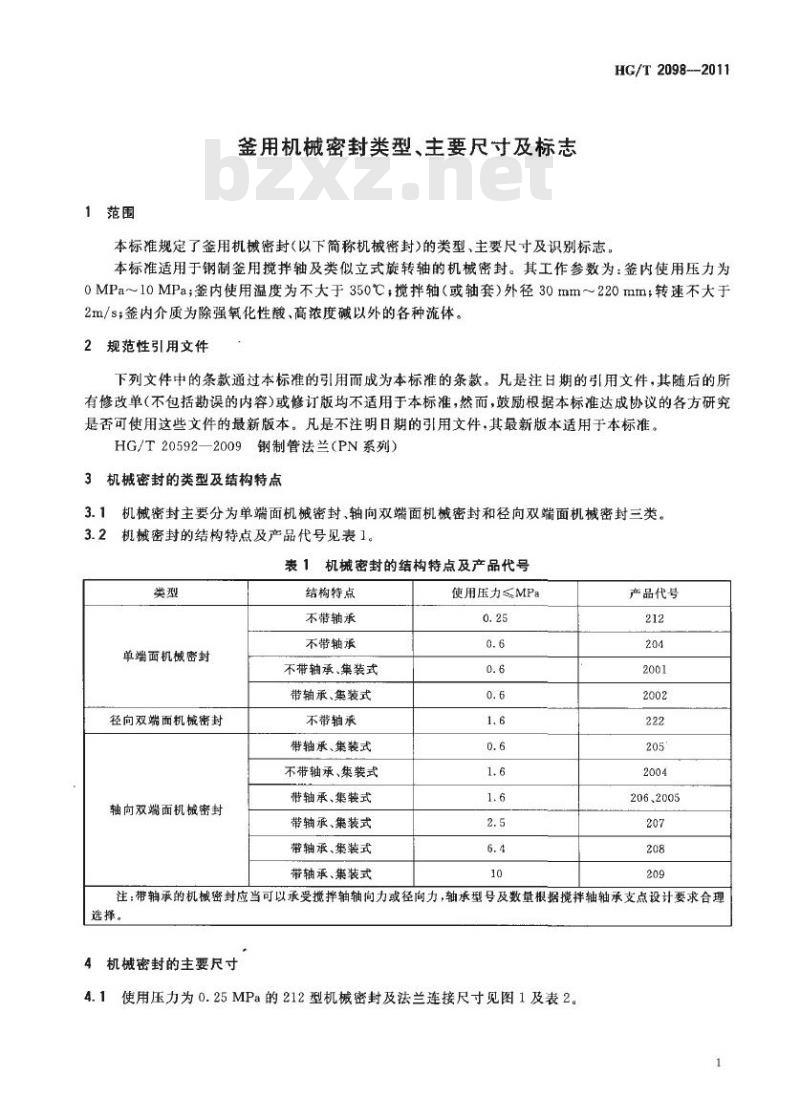

釜用机械密封类型、主要尺寸及标志本标准规定了签用机械密封(以下简称机密封)的类型、主要尺寸及识别标志。HG/T2098—2011
本标准适用于钢制签用搅拌轴及类似立式旋转轴的机械密封。其工作参数为：釜内使用压力为0MPa～10MPa；签内使用温度为不大于350℃，搅拌轴（或轴套）外径30mm～220mm；转速不大于2m/s；釜内介质为除强氧化性酸、高浓度碱以外的各种流体。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明目期的引用文件，其最新版本适用于本标准。HG/T20592—2009钢制管法兰(PN系列）3机械密封的类型及结构特点Www.bzxZ.net
3.1机械密封主要分为单端面机械密封、轴向双端面机械密封和径向双端面机械密封三类。3.2机械密封的结构特点及产品代号见表1。表1机械密封的结构特点及产品代号类型
单端面机械密封
径向双端面机密封
轴向双端面机械密封
结构特点
不带轴承
不带轴承
不带轴承、集装式
带轴承、集装式
不带轴承
带轴承、集装式
不带轴承、集装式
带轴承、集装式
带轴承、集装式
带轴承、集装式
带轴承、集装式
使用压力≤MPa
产品代号
206、2005
注：带辑承的机械密封应当可以承受揽择轴轴向力或径向力，轴承型号及数量根据揽拌轴轴承支点设计要求合理选择。
4机械密封的主要尺寸
4.1使用压力为0.25MPa的212型机械密封及法兰连接尺寸见图1及表2。HG/T 20982011

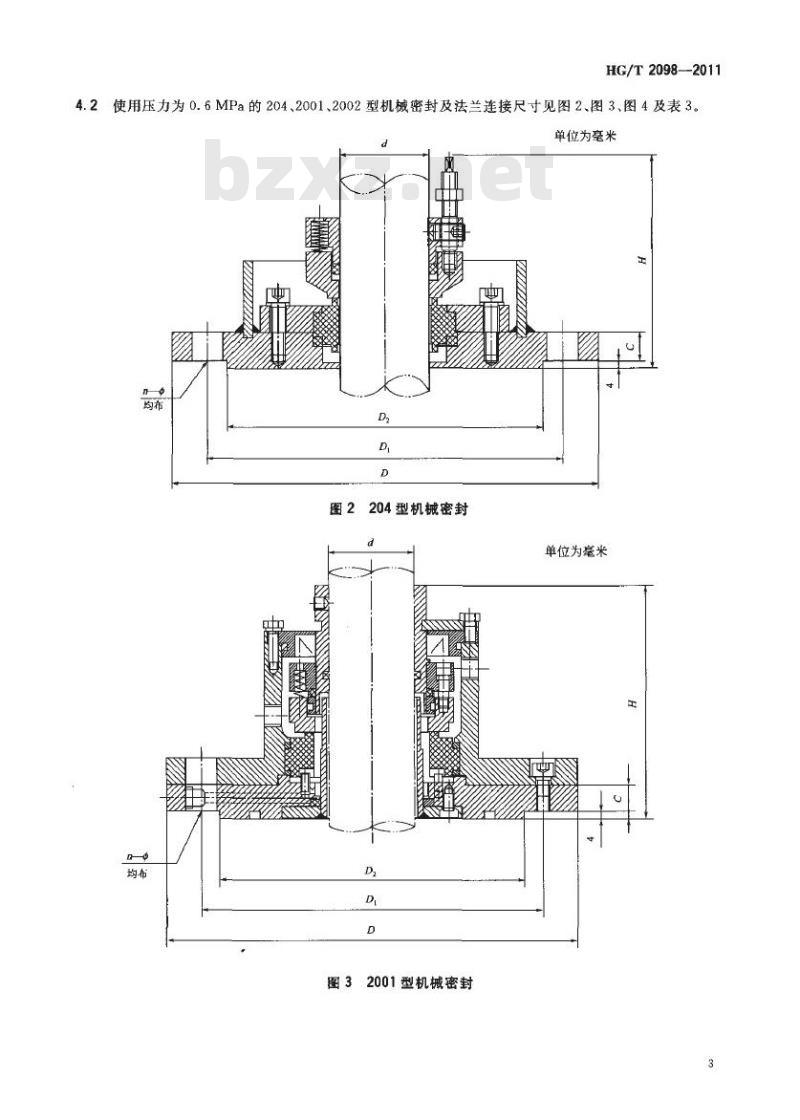

4.2使用压力为0.6MPa的204、2001、2002型机械密封及法兰连接尺寸见图2、图3、图4及表3。单位为毫米
图2204型机械密封
单位为毫米
图32001型机械密封
HG/T2098—2011
揽拌轴轴径

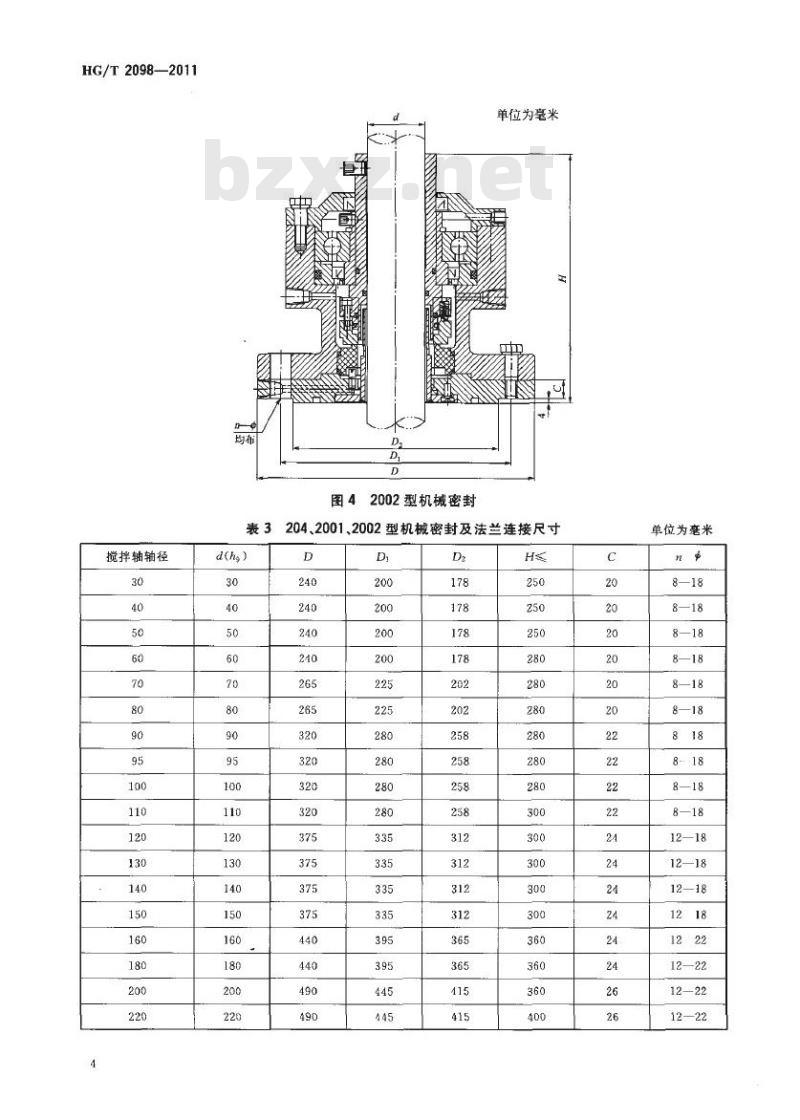

2002型机械密封
单位为毫米
204、2001、2002型机械密封及法兰连接尺寸D
单位为毫米
8—18
8—18
12—22
12—22
12—22
4.3使用压力为0.6MPa的205型机械密封及法兰连接尺寸见图5及表4。单位为毫米
搅拌轴轴径
205型机械密封
表4205型机械密封及法兰连接尺寸D
HG/T2098—2011
单位为毫米
4—18
8—18
8—18
12—18
12--22
12--22
16—22
16—22
16—22
HG/T 2098—2011
4.5使用压力为1.6MPa的206、2004、2005型机械密封及法兰连接尺寸见图7、图8、图9及表6。单位为毫米
206型机械密封
单位为毫米
图82004型机械密封
HG/T2098—2011
揽拌轴径
2005型机械密封
单位为毫米
206、2004、2005型机械密封及法兰连接尺寸d(hg)
使用压力为2.5MPa的207型机械密封及法兰连接尺寸见图10及表7。n8
8—18
8—22
单位为毫米
揽拌轴轴径
207型机械密封
单位为毫米
207型机械密封及法兰连接尺寸
使用压力为6.3MPa的208型机械密封及法兰连接尺寸见图11及表8。HG/T2098—2011
单位为毫米
