【GB国家标准】 民用轻小型无人机系统环境试验方法第5部分:冲击试验

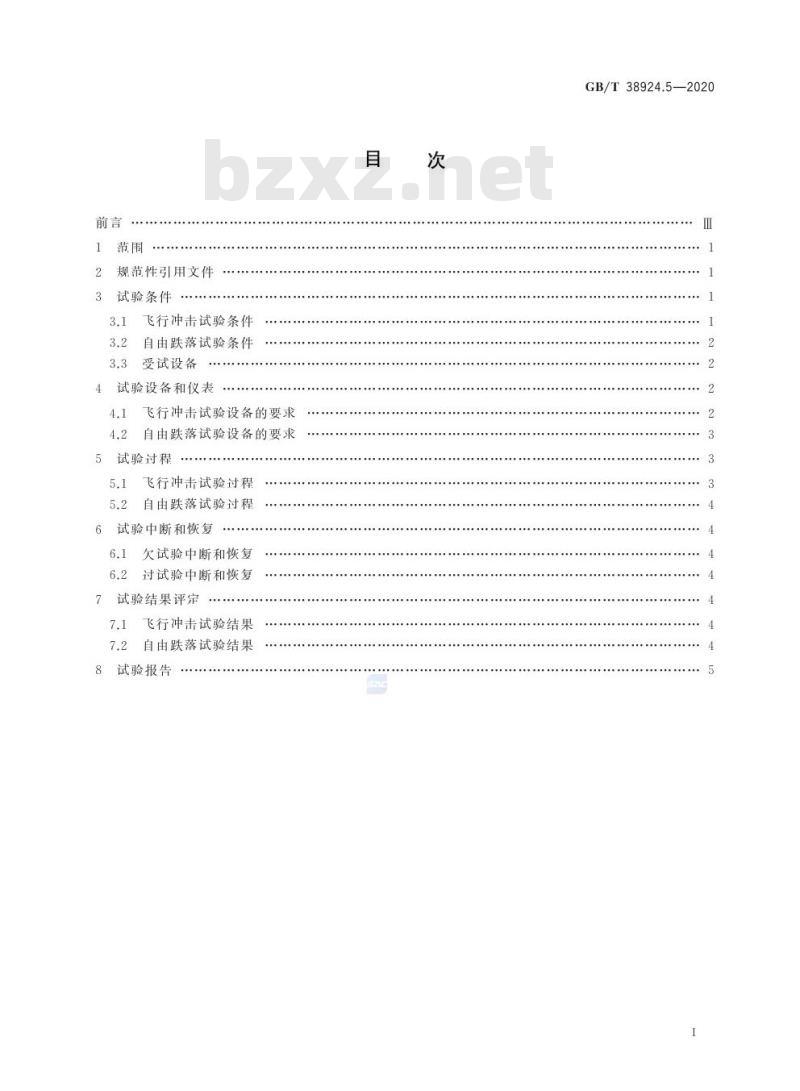

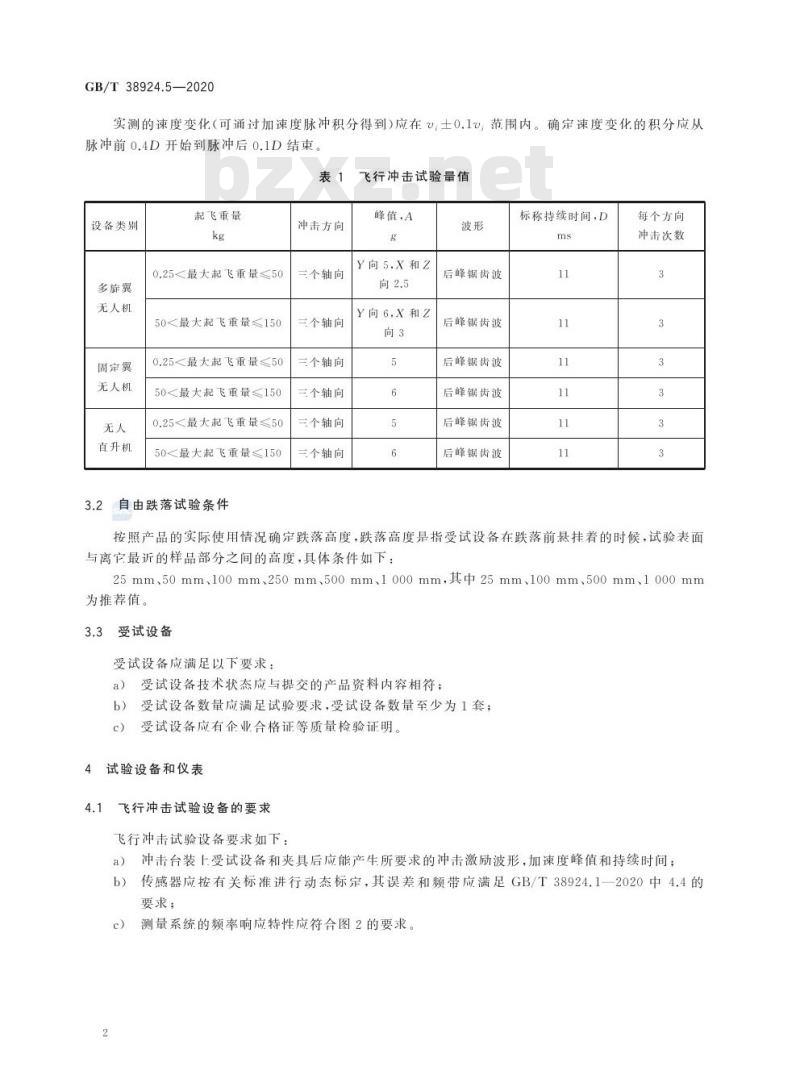

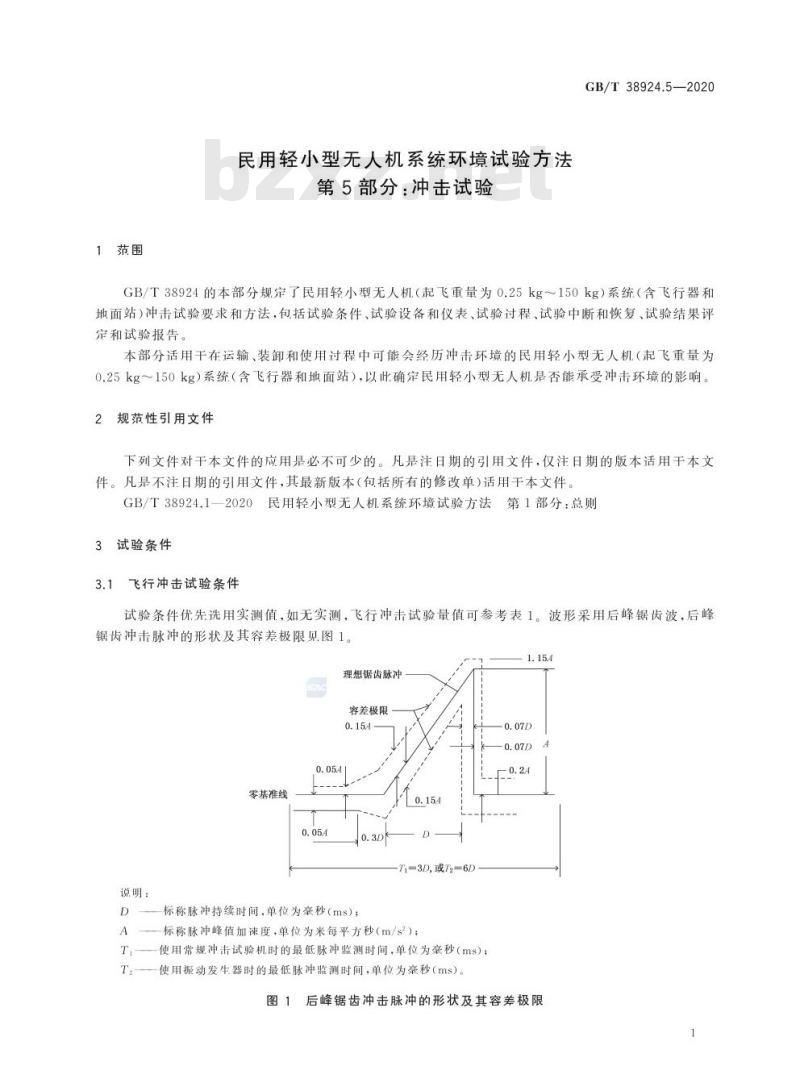

GB/T 38924.5—2020 民用轻小型无人机系统环境试验方法 第5部分：冲击试验 Environmental test methods for civil small and light unmanned aircraft system—Part 5: Shock test 发布日期：2020-07-21 实施日期：2021-02-01 国家市场监督管理总局 国家标准化管理委员会 前言 GB/T 38924《民用轻小型无人机系统环境试验方法》分为以下部分： 第1部分：总则； 第2部分：低温试验； 第3部分：高温试验； 第4部分：温度和高度试验； 第5部分：冲击试验； 第6部分：振动试验； 第7部分：湿热试验； 第8部分：盐雾试验； 第9部分：防水性试验； 第10部分：砂尘试验。 本部分为GB/T 38924的第5部分。 本部分按照GB/T 1.1—2009给出的规则起草。本部分由全国航空器标准化技术委员会（SAC/TC435)提出并归口。 本部分起草单位：中国航空综合技术研究所、西北工业大学、深圳市科比特航空科技有限公司、西安爱生技术集团公司。 本部分主要起草人：游亚飞、安斌、李敏伟、刘海龙、朱姝、干达亮、干亮、何志凯、卢致辉、车嘉兴。 目次 1 范围 2 规范性引用文件 3 试验条件 3.1 飞行冲击试验条件 3.2 自由跌落试验条件 4 试验设备和仪表 4.1 飞行冲击试验设备的要求 4.2 自由跌落试验设备的要求 5 试验过程 5.1 飞行冲击试验过程 5.2 自由跌落试验过程 6 试验中断和恢复 6.1 欠试验中断和恢复 6.2 过试验中断和恢复 7 试验结果评定 7.1 飞行冲击试验结果 7.2 自由跌落试验结果 8 试验报告 1 范围 GB/T 38924的本部分规定了民用轻小型无人机（起飞重量为0.25kg～150kg）系统（含飞行器和地面站）冲击试验要求和方法，包括试验条件、试验设备和仪表、试验过程、试验中断和恢复、试验结果评定和试验报告。 本部分适用于在运输、装卸和使用过程中可能会经历冲击环境的民用轻小型无人机（起飞重量为0.25kg～150kg）系统（含飞行器和地面站），以此确定民用轻小型无人机是否能承受冲击环境的影响。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 38924.1—2020 民用轻小型无人机系统环境试验方法 第1部分：总则 3 试验条件 3.1 飞行冲击试验条件 试验条件优先选用实测值，如无实测，飞行冲击试验量值可参考表1。波形采用后峰锯齿波。实测的速度变化（可通过加速度脉冲积分得到）应在±0.1u范围内。确定速度变化的积分应从脉冲前0.4D开始到脉冲后0.1D结束。 表1 飞行冲击试验量值 | 设备类别 | 起飞重量 (kg) | 冲击方向 | 峰值加速度 A (g) | 波形 | 标称持续时间 D (ms) | 每个方向冲击次数 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 多旋翼无人机 | 0.25 < 最大起飞重量 ≤ 50 | 三个轴向 | 5 | 后峰锯齿波 | 11 | 3 | | 多旋翼无人机 | 50 < 最大起飞重量 ≤ 150 | 三个轴向 | 6 | 后峰锯齿波 | 11 | 3 | | 固定翼无人机 | 0.25 < 最大起飞重量 ≤ 50 | 三个轴向 | 5 | 后峰锯齿波 | 11 | 3 | | 固定翼无人机 | 50 < 最大起飞重量 ≤ 150 | 三个轴向 | 6 | 后峰锯齿波 | 11 | 3 | | 直升机 | 0.25 < 最大起飞重量 ≤ 50 | 三个轴向 | 5 | 后峰锯齿波 | 11 | 3 | | 直升机 | 50 < 最大起飞重量 ≤ 150 | 三个轴向 | 6 | 后峰锯齿波 | 11 | 3 | 3.2 自由跌落试验条件
