【GB国家标准】 智能工厂 生产过程控制数据传输协议

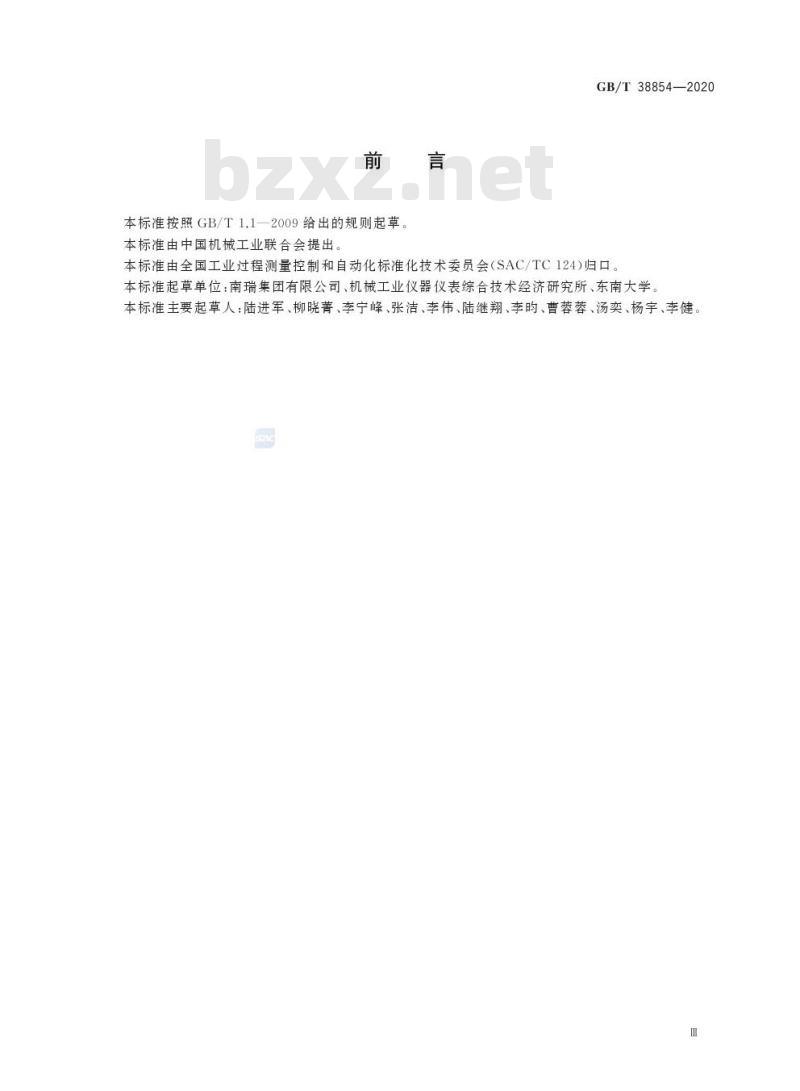

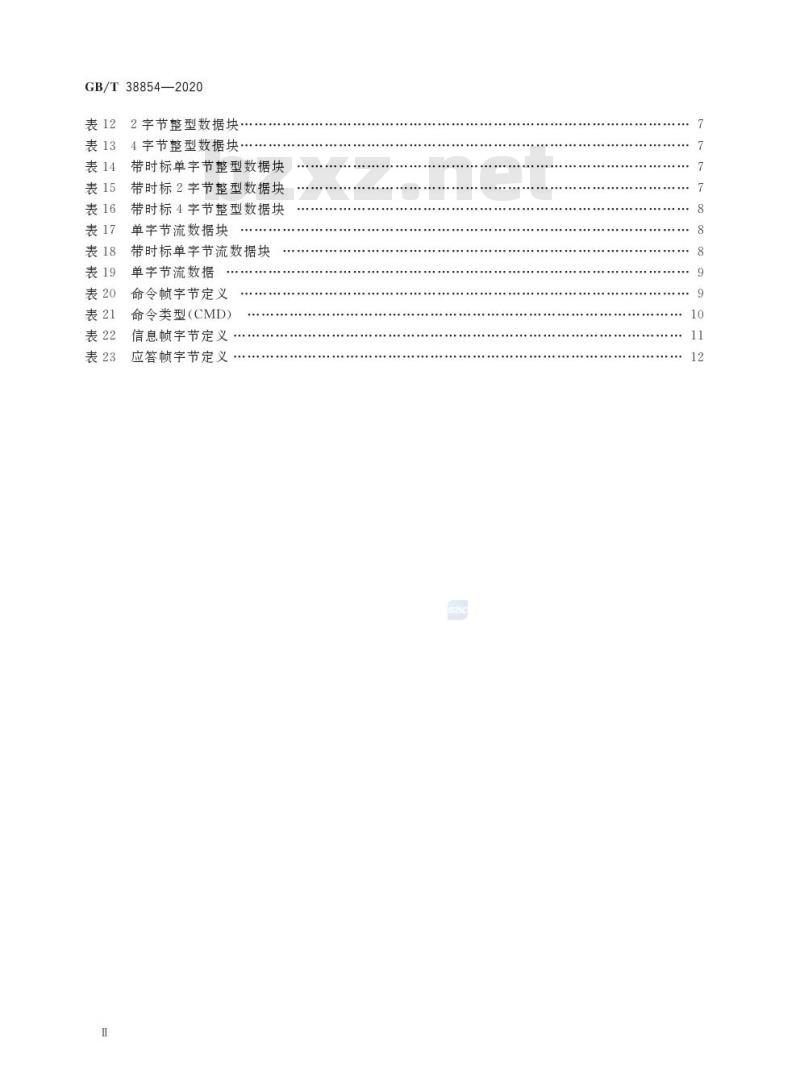

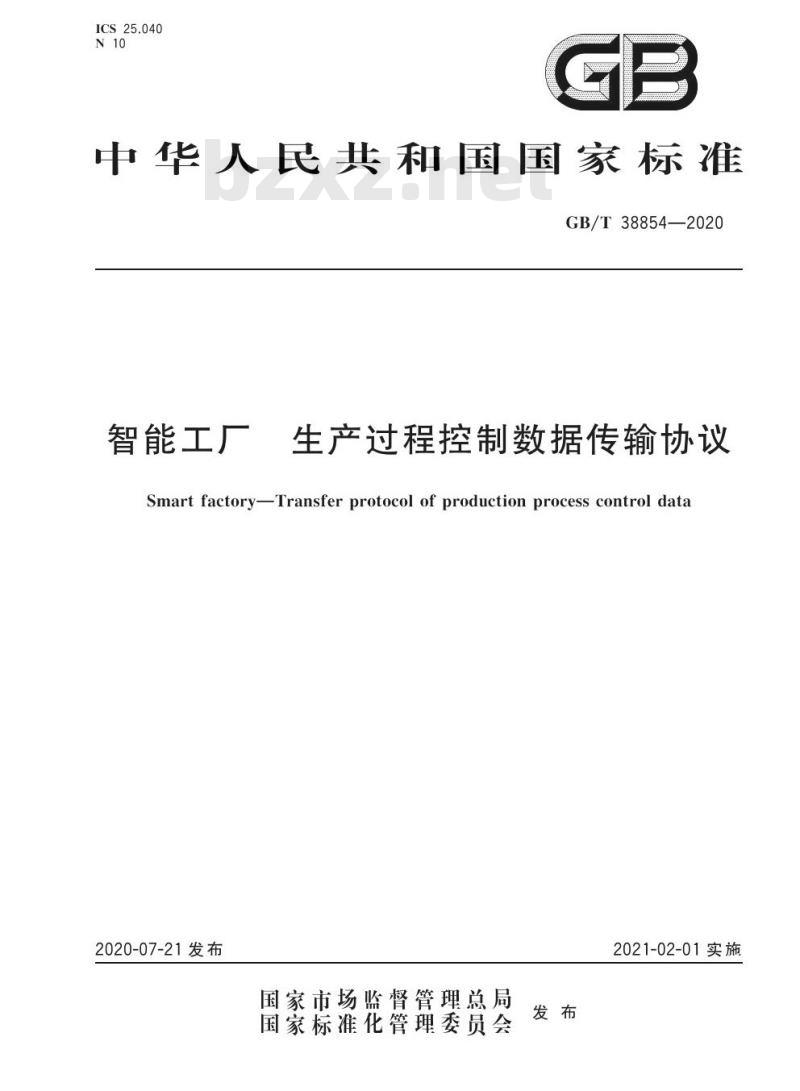

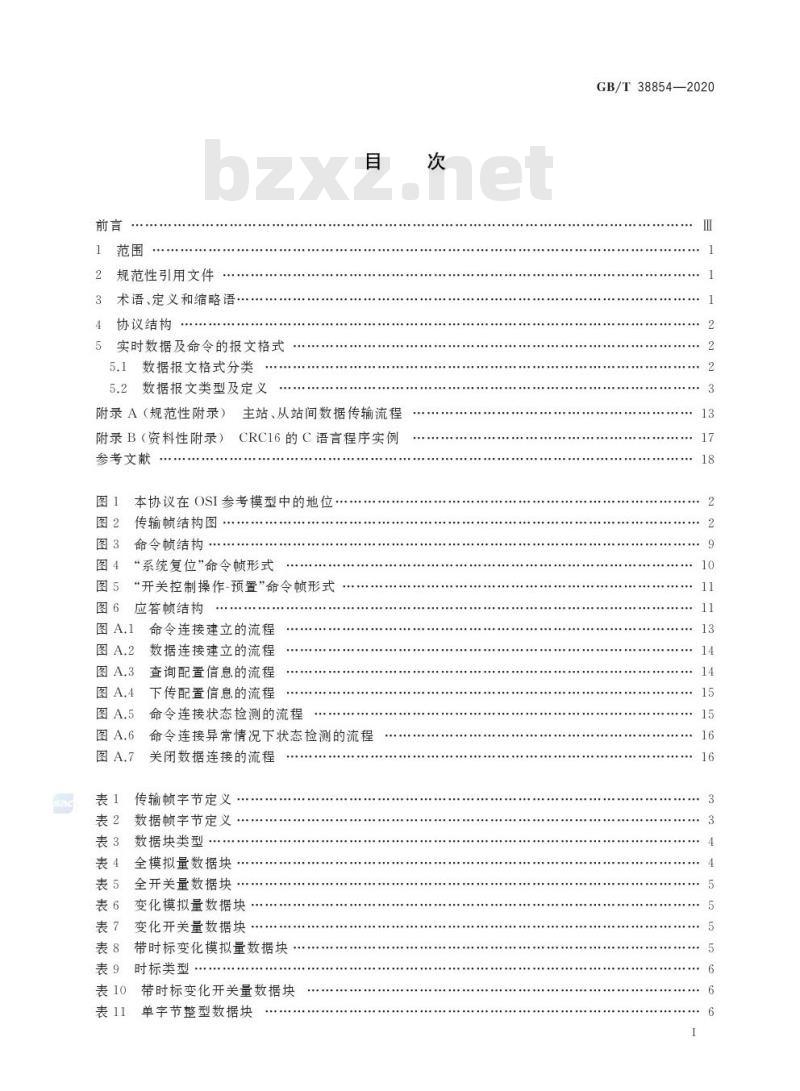

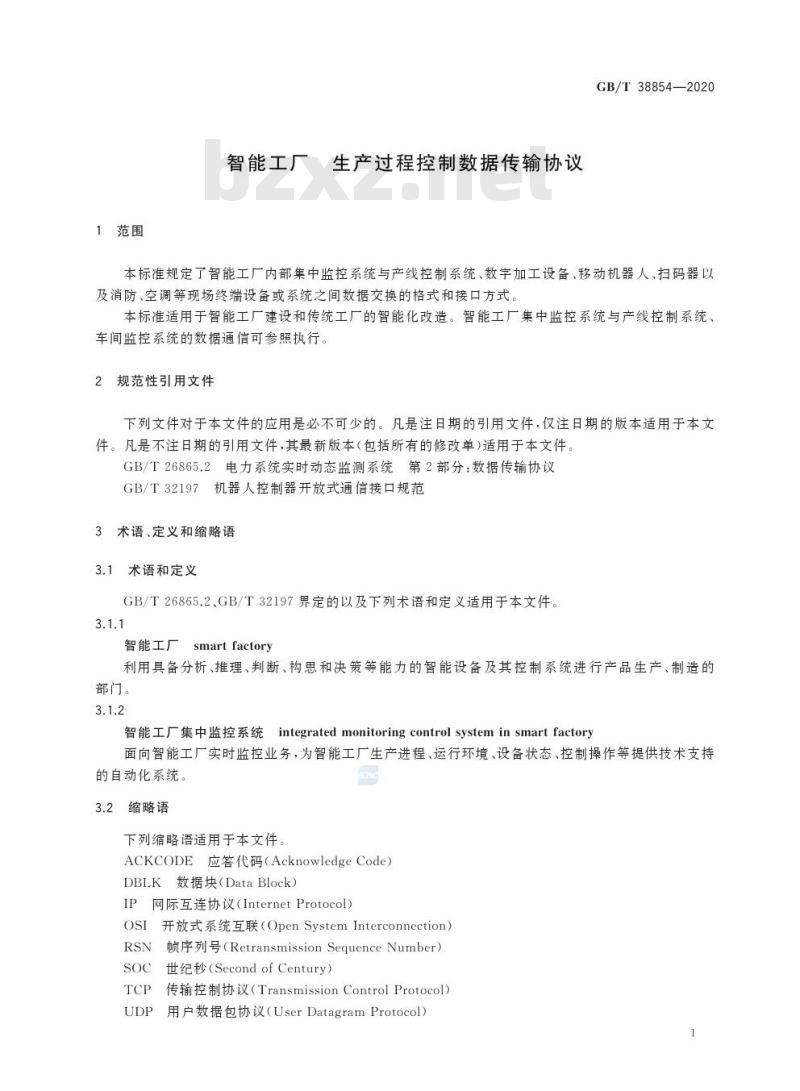

GB/T 38854—2020 智能工厂 生产过程控制数据传输协议 Smart factory Transfer protocol of production process control data 发布日期：2020-07-21 实施日期：2021-02-01 国家市场监督管理总局 国家标准化管理委员会 【目录】 1 范围 2 规范性引用文件 3 术语、定义和缩略语 4 协议结构 5 实时数据及命令的报文格式 5.1 数据报文格式分类 5.2 数据报文类型及定义 附录A（规范性附录） 附录B（资料性附录） 参考文献 【图表索引】 图1 本协议在OSI参考模型中的地位图 图2 传输顿结构图 图3 命令顿结构 图4 “系统复位”命令顿形式 图5 “开关控制操作-预置”命令顿形式 图6 应答顿结构 表1 命令连接建立的流程 表2 数据连接建立的流程 表3 查询配置信息的流程 表4 下传配置信息的流程 表5 命令连接状态检测的流程 表6 变化模拟量数据块 表7 变化开关量数据块 表8 带时标变化模拟量数据块 表9 时标类型 表10 带时标变化开关量数据块 表11 单字节整型数据块 表12 2字节整型数据块 表13 4字节整型数据块 表14 带时标单字节整型数据块 表15 带时标2字节整型数据块 表16 带时标4字节整型数据块 表17 单字节流数据块 表18 带时标单字节流数据块 表19 单字节流数据块 表20 命令帧字节定义 表21 命令类型（CMD） 表22 信息帧字节定义 表23 应答帧字节定义 【前言】 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本标准起草单位：南瑞集团有限公司、机械工业仪器仪表综合技术经济研究所、东南大学。 本标准主要起草人：陆进军、柳晓菁、李宁峰、张洁、李伟、陆继翔、李、曹蓉蓉、汤奕、杨宇、李健。 【1 范围】 本标准规定了智能工厂内部集中监控系统与产线控制系统、数字加工设备、移动机器人、扫码器以及消防、空调等现场终端设备或系统之间数据交换的格式和接口方式。本标准适用于智能工厂建设和传统工厂的智能化改造。智能工厂集中监控系统与产线控制系统、车间监控系统的数据通信可参照执行。 【2 规范性引用文件】 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 26865.2 电力系统实时动态监测系统 第2部分：数据传输协议 GB/T 32197 机器人控制器开放式通信接口规范 【3 术语、定义和缩略语】 3.1 术语和定义 GB/T 26865.2、GB/T 32197界定的以及下列术语和定义适用于本文件。 3.1.1 智能工厂 (smart factory)：利用具备分析、推理、判断、构思和决策等能力的智能设备及其控制系统进行产品生产、制造的部门。 3.1.2 智能工厂集中监控系统 (integrated monitoring control system in smart factory)：面向智能工厂实时监控业务，为智能工厂生产进程、运行环境、设备状态、控制操作等提供技术支持的自动化系统。 3.2 缩略语 下列缩略语适用于本文件。 SAC ACKCODE：应答代码 (Acknowledge Code) DBLK：数据块 (Data Block) IP：网际互连协议 (Internet Protocol) OSI：开放式系统互联 (Open System Interconnection) RSN：重传序列号 (Retransmission Sequence Number) SOC：世纪秒 (Second of Century) TCP：传输控制协议 (Transmission Control Protocol) UD
