【GB国家标准】 智能工厂 过程工业能源管控系统技术要求

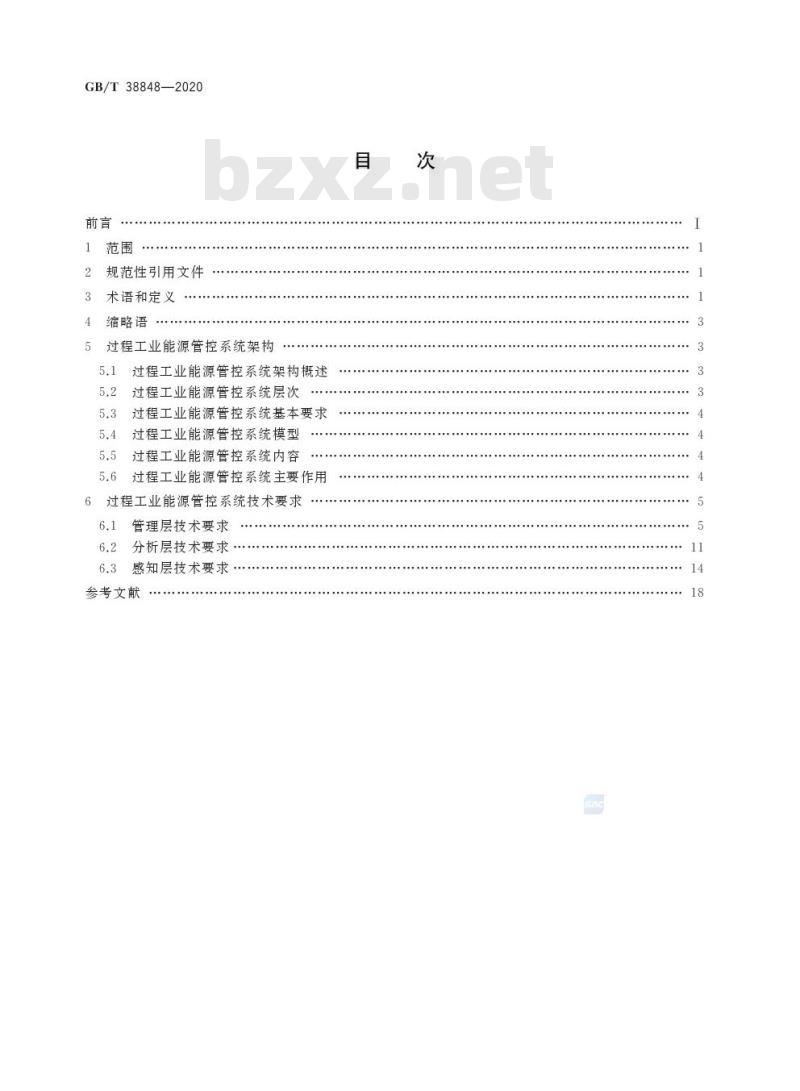

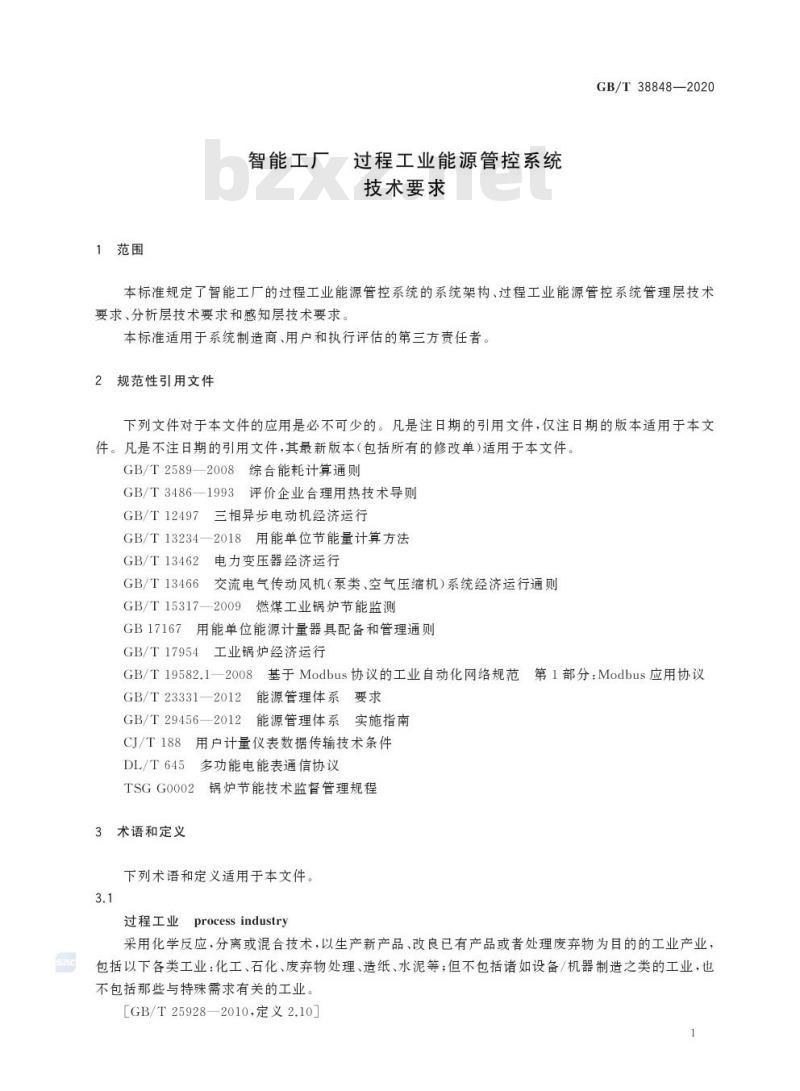

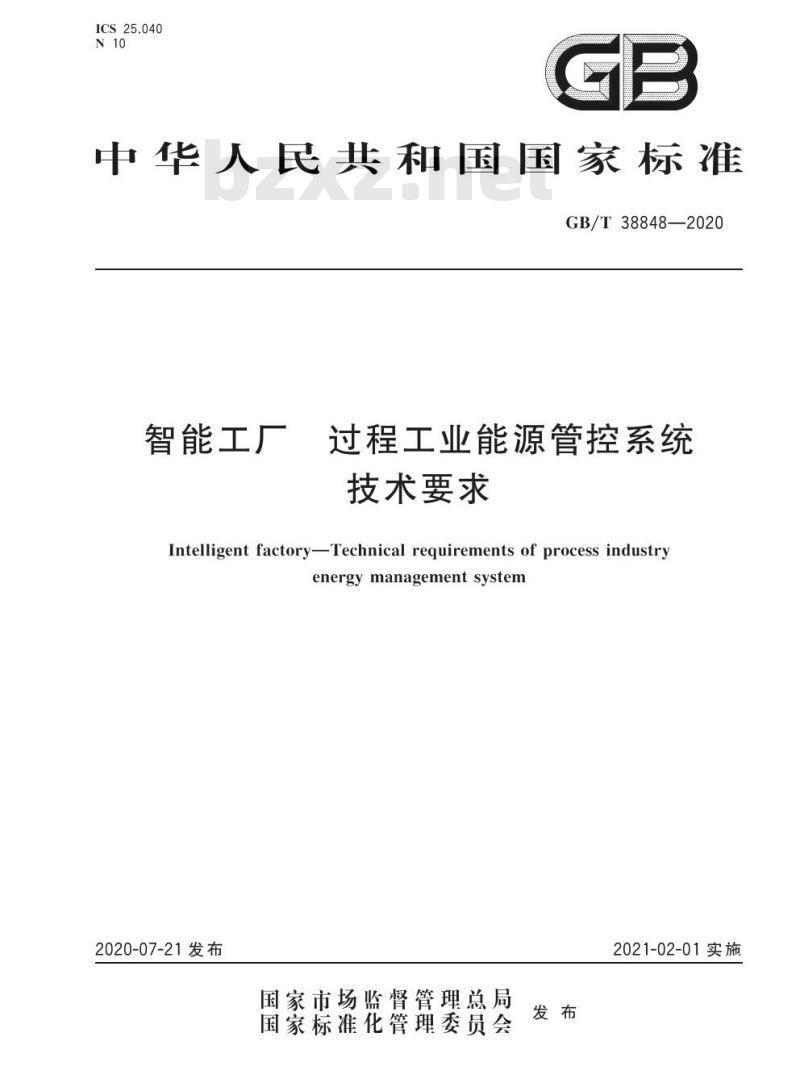

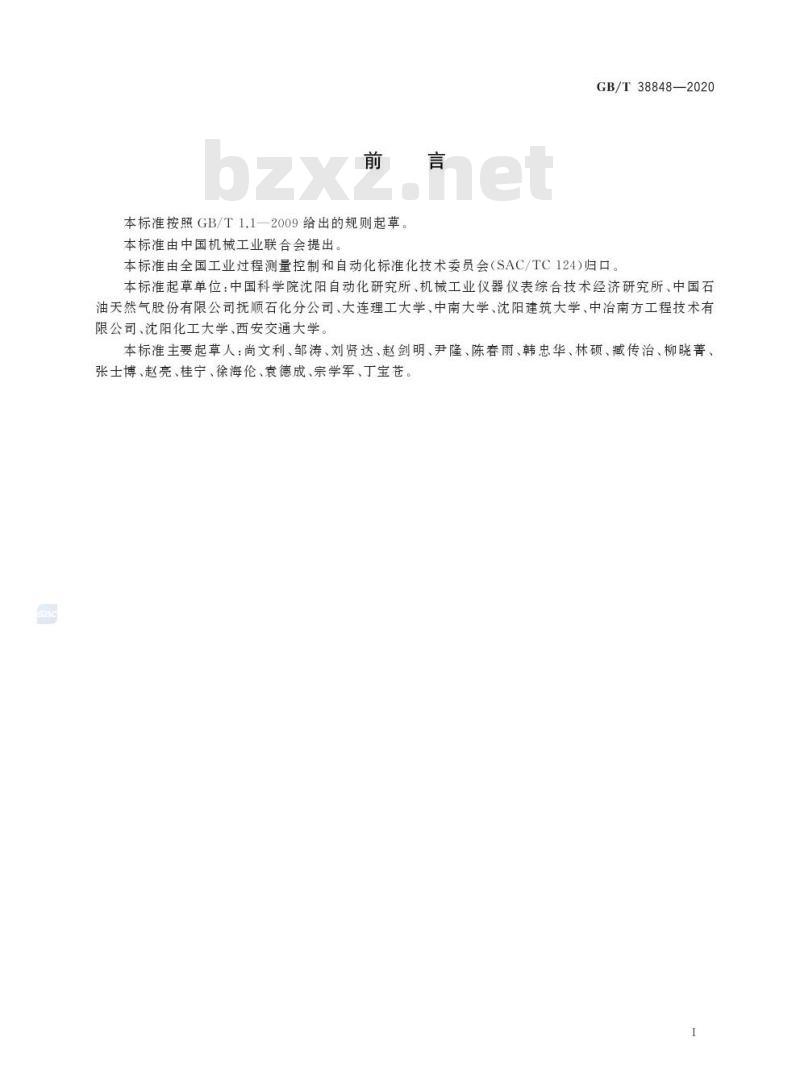

GB/T 38848—2020 智能工厂 过程工业能源管控系统 技术要求 Intelligent factory—Technical requirements of process industry energy management system 2020-07-21 发布 2021-02-01 实施 国家市场监督管理总局 国家标准化管理委员会 目次 前言 1 范围 2 规范性引用文件 3 术语和定义 4 缩略语 5 过程工业能源管控系统架构 5.1 过程工业能源管控系统架构概述 5.2 过程工业能源管控系统层次 5.3 过程工业能源管控系统基本要求 5.4 过程工业能源管控系统模型 5.5 过程工业能源管控系统内容 5.6 过程工业能源管控系统主要作用 6 过程工业能源管控系统技术要求 6.1 管理层技术要求 6.2 分析层技术要求 6.3 感知层技术要求 参考文献 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会 (SAC/TC124) 归口。 本标准起草单位：中国科学院沈阳自动化研究所、机械工业仪器仪表综合技术经济研究所、中国石油天然气股份有限公司抚顺石化分公司、大连理工大学、中南大学、沈阳建筑大学、中冶南方工程技术有限公司、沈阳化工大学、西安交通大学。 本标准主要起草人：尚文利、邹涛、刘贤达、赵剑明、尹隆、陈春雨、韩忠华、林硕、藏传治、柳晓菁、张士博、赵亮、桂宁、徐海伦、袁德成、宗学军、丁宝苍。 1 范围 本标准规定了智能工厂的过程工业能源管控系统的系统架构、过程工业能源管控系统管理层技术要求、分析层技术要求和感知层技术要求。 本标准适用于系统制造商、用户和执行评估的第三方责任者。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2589—2008 综合能耗计算通则 GB/T 3486—1993 评价企业合理用热技术导则 GB/T 12497 三相异步电动机经济运行 GB/T 13234—2018 用能单位节能量计算方法 GB/T 13462 电力变压器经济运行 GB/T 13466 交流电气传动风机（泵类、空气压缩机）系统经济运行通则 GB/T 15317—2009 燃煤工业锅炉节能监测 GB 17167 用能单位能源计量器具配备和管理通则 GB/T 17954 工业锅炉经济运行 GB/T 19582.1—2008 基于 Modbus 协议的工业自动化网络规范 第1部分：Modbus 应用协议 GB/T 23331—2012 能源管理体系要求 GB/T 29456—2012 能源管理体系实施指南 CJ/T 188 用户计量仪表数据传输技术条件 DL/T 645 多功能电能表通信协议 TSG G0002 锅炉节能技术监督管理规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 过程工业 (process industry) 采用化学反应，分离或混合技术，以生产新产品、改良已有产品或者处理废弃物为目的的工业产业，包括以下各类工业：化工、石化、废弃物处理、造纸、水泥等；但不包括诸如设备/机器制造之类的工业，也不包括那些与特殊需求有关的工业。[GB/T 25928—2010, 定义2.10] 3.2 能源 (energy) 煤炭、石油、天然气、生物质能和电力、热力以及其他直接或者通过加工、转换而取得有用能的各种资源。[改写 GB/T 2331—2009, 定义3.1] 3.3 能源因素 (energy aspect) 在组织的活动、产品和服务中，影响能源消耗、能源利用效率的因素。[GB/T 2331—2009, 定义3.3] 3.4 能源方针 (energy policy) 由组织的最高管理者正式发布的能源管理的宗旨和方向。[GB/T 2331—2012, 定义3.14] 3.5 能源目标 (energy objective) 为满足组织的能源方针而设定、与改进能源绩效相关的、明确的预期结果或成效。[GB/T 2331—2012, 定义3.11] 3.6 能源绩效 (energy performance) 与能源效率、能源使用和能源消耗有关的、可测量的结果。[GB/T 2331—2012, 定义3.12] 3.7 能源消耗 (energy consumption)
