【GB国家标准】 包装用钢质锁扣及护角

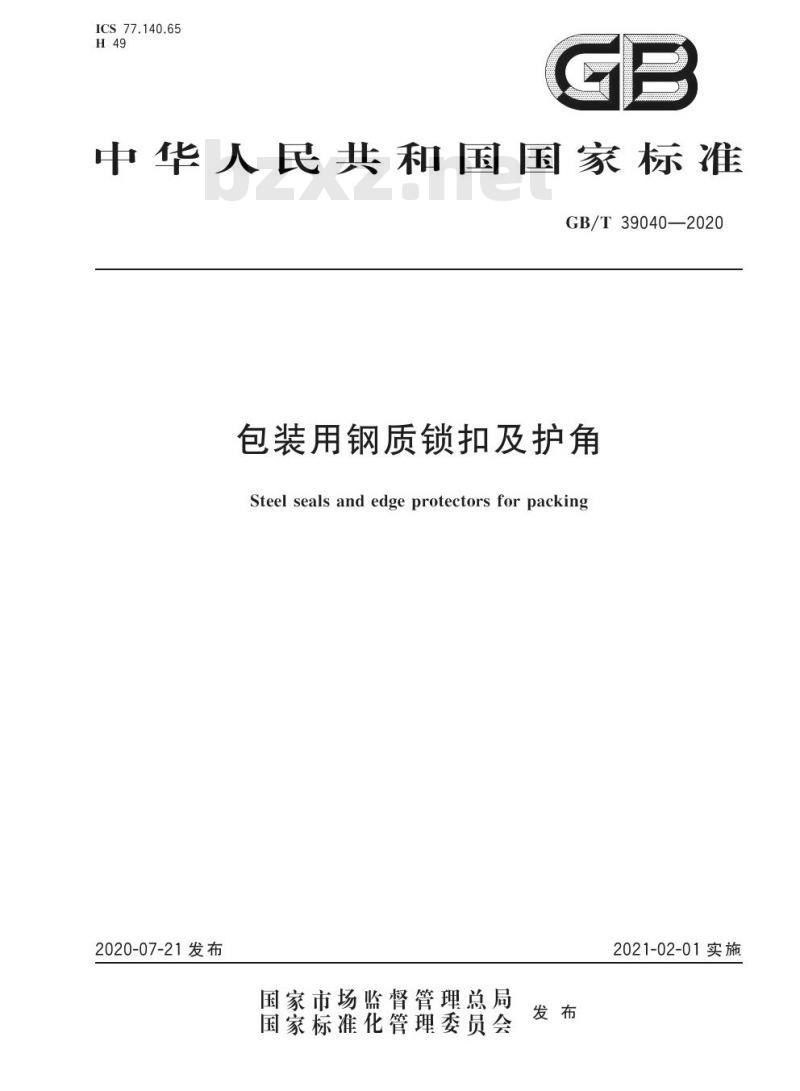

中华人民共和国国家标准 GB/T 39040—2020 包装用钢质锁扣及护角 Steel seals and edge protectors for packing 发布日期：2020-07-21 实施日期：2021-02-01 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：鞍山发蓝股份公司、江苏巨弘捆带制造有限公司、安徽马钢和菱实业有限公司、无锡市方正金属捆带有限公司、冶金工业信息标准研究院。 本标准主要起草人：干恩栋、鲁茜、高宏、缪金明、冷明鉴、吴明明、李富强、缪科飞、孔庆钢、王宏、王勇、周新强、王玲君。 1 范围 本标准规定了包装用钢质锁扣及护角的分类及代号、产品标记及用途、订货内容、技术要求、试验方法、检验规则、包装、标志及质量证明书。本标准适用于包装用钢带捆扎过程中起连接及防护作用的钢质锁扣及护角（以下简称锁扣及护角）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 10125 人造气氛腐蚀试验 GB/T 17505 盐雾试验 GB/T 25820 3 分类及代号 3.1 锁扣分类及代号见表1。锁扣及护角外观描述参见附录A。 表1 锁扣分类及代号 分类 | 英文名称 | 分类代号 机用锁扣（自动扣） | Magazine | M | Push-type | P | Snap-on | S | Open-flange | F | Thread-on | T 普通锁扣 | Cross-shaped A | CA | Cross-shaped B | CB | Right-angle | R 3.2 护角分类及代号见表2。 表2 护角分类及代号 分类 | 英文名称 | 分类代号 全封闭 | Closed edge protector | N 半封闭 | Semi-closed edge protector | L 简易 | Simple edge protector | 3.3 锁扣及护角表面状态分类及代号见表3。 表3 产品表面状态分类及代号 表面状态 | 分类代号 镀锌 | Z 涂层 | CP, SP, EP 磨砂 | 注：无涂层的产品不标记表面状态分类代号。 4 产品标记及用途 4.1 锁扣及护角的标记由产品分类代号、产品规格及表面状态代号组成。 示例：0.9×31.75×50规格的镀锌闭式锁扣，产品标记如下：P0.9X31.75X50Z 其中：锁扣规格即厚度×适用的钢带公称宽度×长度，单位为毫米（mm）。 4.2 锁扣及护角的应用及产品特征参见附录B。 5 订货内容 按本标准订货的合同应包括下列内容： a) 本标准编号； b) 产品代号； c) 订货数量（个数或重量）； d) 包装方式； e) 其他要求。 6 技术要求 6.1 锁扣及护角原料要求 锁扣及护角的原料性能应符合表4的规定。注：锁扣及护角的原料一般采用低碳钢板。 表4 锁扣及护角的原料性能 分类 | 抗拉强度 R/MPa | 断后伸长率 A30mm/% 机用锁扣（自动扣） | $ge$ 650 | $ge$ 30 普通锁扣（闭式） | $ge$ 300 | $ge$ 8 普通锁扣（开式） | $ge$ 650 | $ge$ 30 普通锁扣（半闭式） | $ge$ 650 | $ge$ 8 普通锁扣（半开式） | $ge$ 300 | $ge$ 8 特殊锁扣 | $ge$ 300 | $ge$ 30 6.2 机用锁扣（自动扣）规格、外形及允许偏差 机用锁扣（自动扣）规格、外形尺寸及允许偏差应符合表5规定，外观形态如图1所示。 表5 机用锁扣（自动扣）规格、外形及允许偏差 参数 | 符号 | 规定值/允许偏差 厚度 | T | 1.0 $pm$ 0.035 宽度 | W | 35.0 $pm$ 0.2 高度 | H | 长度 | L | 开口宽度 | D |
