【GB国家标准】 通用阀门 法兰连接铁制闸阀

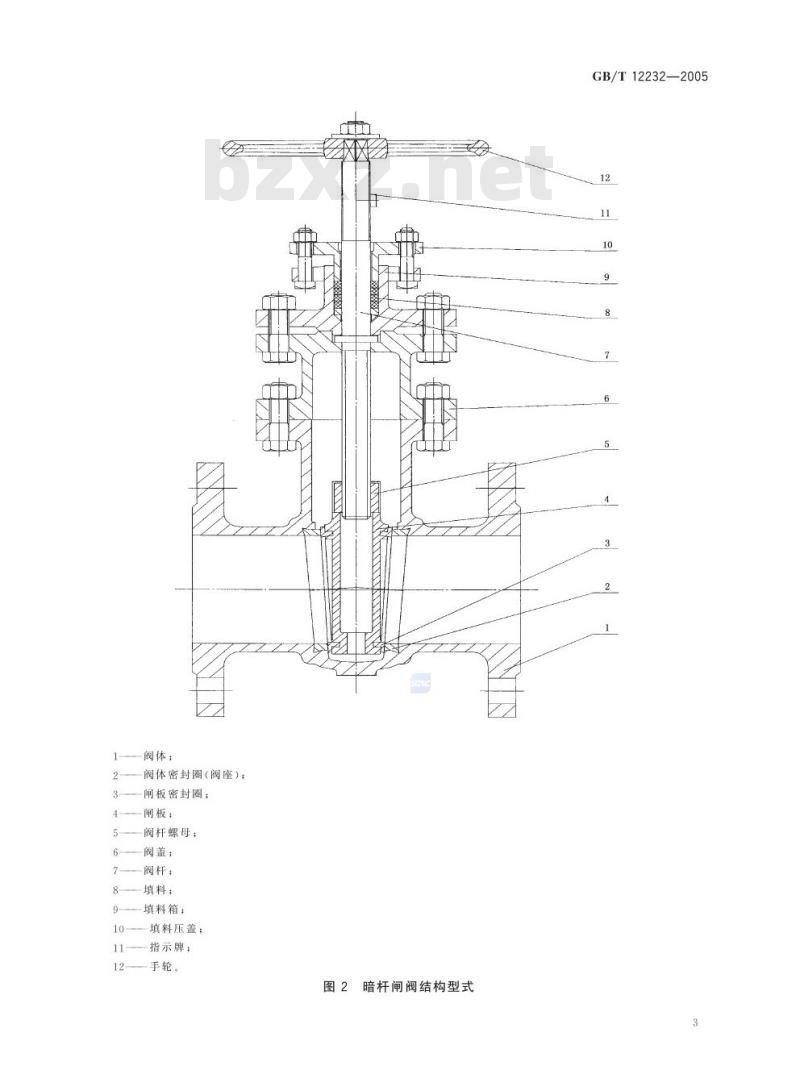

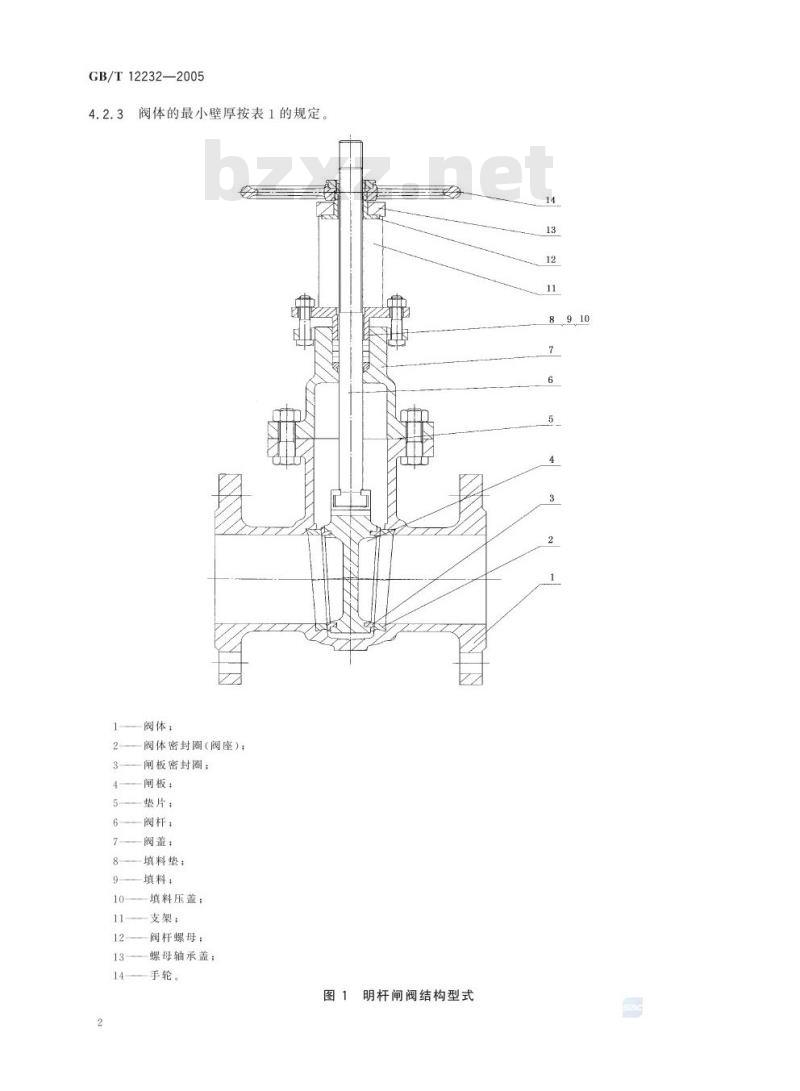

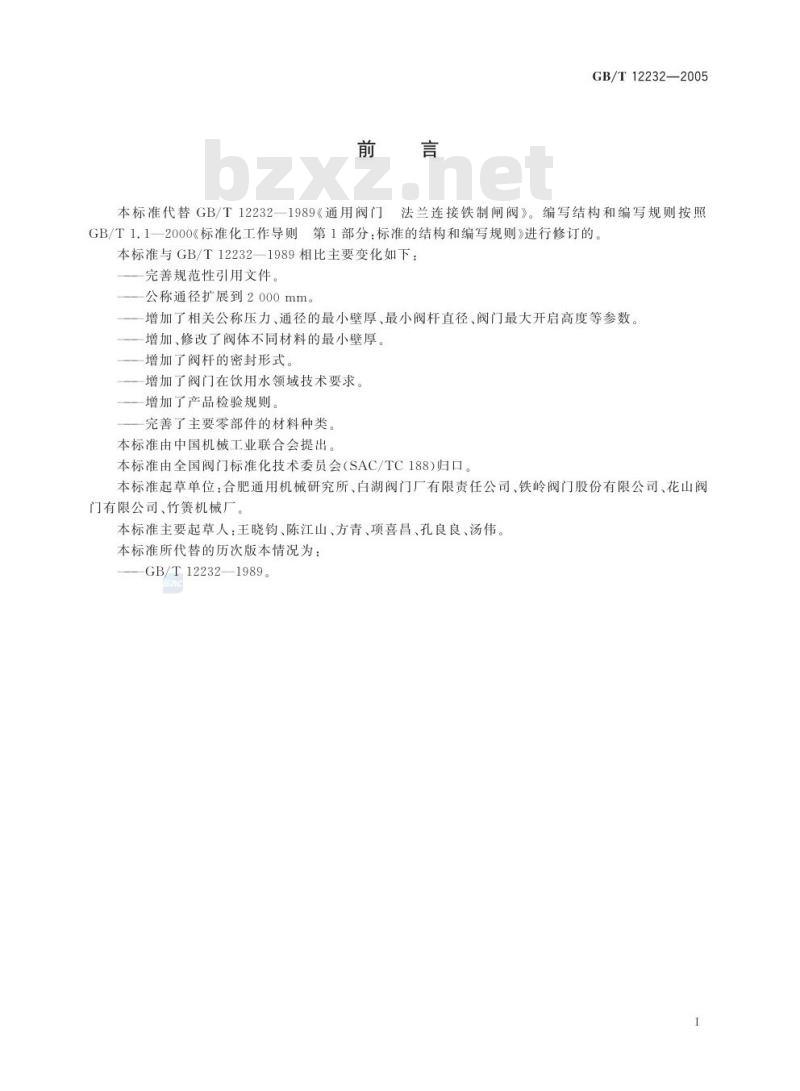

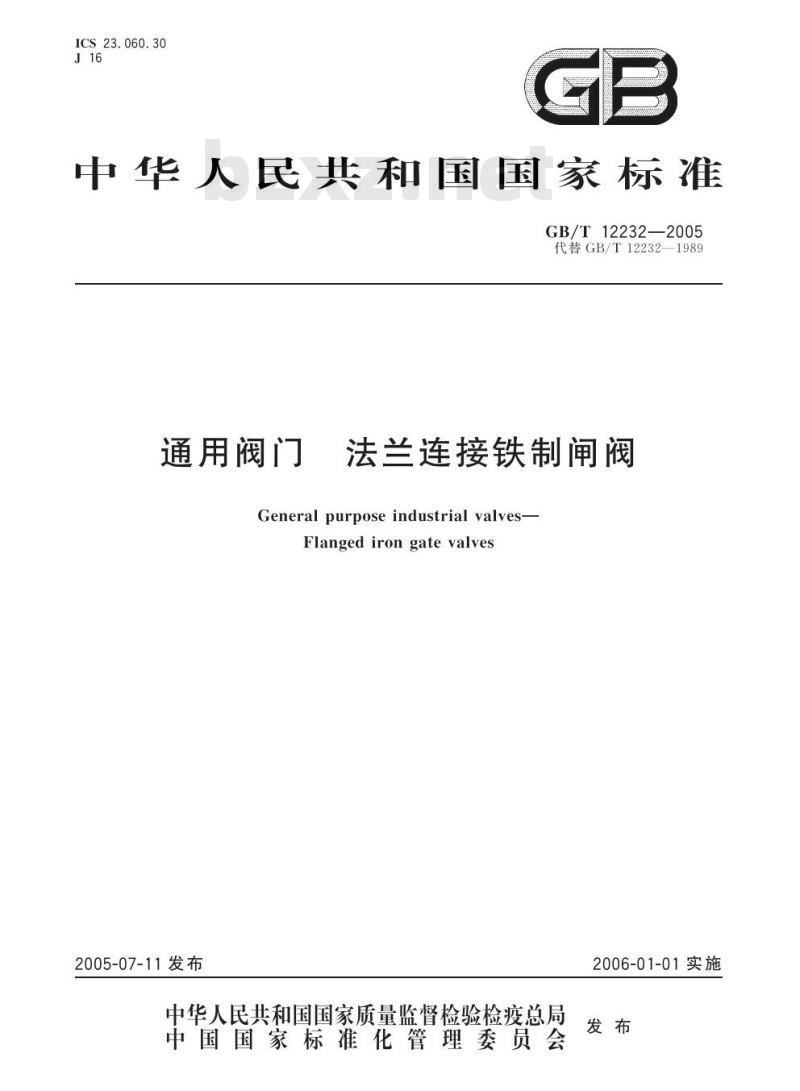

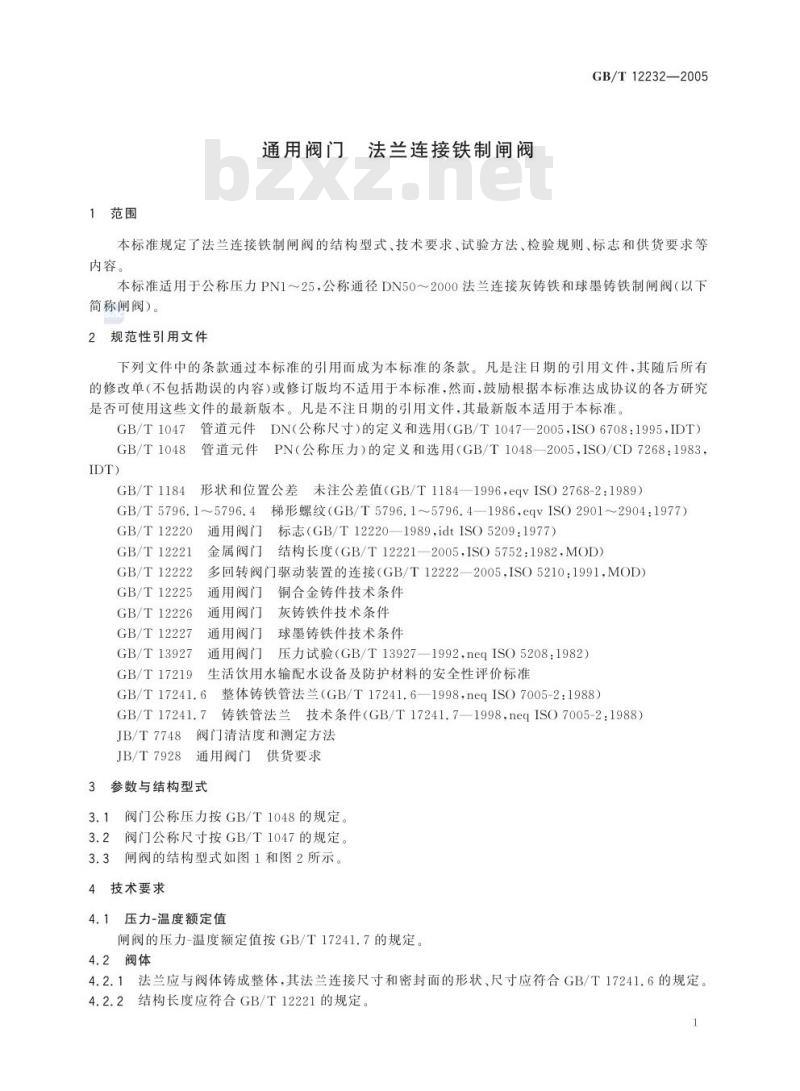

ICS 23.060.30 J16 GB 中华人民共和国国家标准 GB/T12232—2005 代替GB/T12232—1989 通用阀门 法兰连接铁制闸阀 General purpose industrial valves—Flanged iron gate valves 2005-07-11发布 2006-01-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准代替GB/T12232—1989《通用阀门 法兰连接铁制闸阀》。 本标准按照GB/T 1.1—2000《标准化工作导则 第1部分：标准的结构和编写规则》进行修订。 本标准与GB/T12232—1989相比主要变化如下： — 完善规范性引用文件； — 公称通径扩展到2000 mm； — 增加了相关公称压力、通径的最小壁厚、最小阀杆直径、阀门最大开启高度等参数； — 增加、修改了阀体不同材料的最小壁厚； — 增加了阀杆的密封形式； — 增加了阀门在饮用水领域的技术要求； — 增加了产品检验规则； — 完善了主要零部件的材料种类。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：合肥通用机械研究所、白湖阀门厂有限责任公司、铁岭阀门股份有限公司、花山阀门有限公司、竹箦机械厂。 本标准主要起草人：王晓钧、陈江山、方青、项喜昌、孔良良、汤伟。 本标准所代替的历次版本情况为：GB/T12232—1989。 1 范围 本标准规定了法兰连接铁制闸阀的结构型式、技术要求、试验方法、检验规则、标志和供货要求等内容。 本标准适用于公称压力PN1～25、公称通径DN50～2000的法兰连接灰铸铁和球墨铸铁制闸阀（以下简称闸阀）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准；然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1047 管道元件DN（公称尺寸）的定义和选用（GB/T1047—2005，ISO6708：1995，IDT） GB/T 1048 管道元件PN（公称压力）的定义和选用（GB/T1048—2005，ISO/CD7268：1983，IDT） GB/T 1184 形状和位置公差 未注公差值（GB/T1184—1996，eqv ISO2768-2：1989） GB/T 5796.1～5796.4 梯形螺纹（GB/T5796.1～5796.4—1986，eqv ISO2901～2904：1977） GB/T 12220 通用阀门 标志（GB/T12220—1989，idt ISO5209：1977） GB/T 12221 金属阀门 结构长度（GB/T12221—2005，ISO5752：1982，MOD） GB/T 12222 多回转阀门驱动装置的连接（GB/T12222—2005，ISO5210：1991，MOD） GB/T 12225 通用阀门 铜合金铸件技术条件 GB/T 12226 通用阀门 灰铸铁件技术条件 GB/T 12227 通用阀门 球墨铸铁件技术条件 GB/T 13927 通用阀门 压力试验（GB/T13927—1992，neq ISO5208：1982） GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T 17241.6 整体铸铁管法兰（GB/T17241.6—1998，neq ISO7005-2：1988） GB/T 17241.7 铸铁管法兰技术条件（GB/T17241.7—1998，neq ISO7005-2：1988） JB/T 7748 阀门清洁度和测定方法 JB/T 7928 通用阀门 供货要求 3 参数与结构型式 3.1 阀门公称压力按GB/T1048的规定。 3.2 阀门公称尺寸按GB/T1047的规定。 3.3 闸阀的结构型式如图1和图2所示。 4 技术要求 4.1 压力—温度额定值 闸阀的压力—温度额定值按GB/T17241.7的规定。 4.2 阀体 4.2.1 法兰应与阀体铸成整体，其法兰连接尺寸和密封面的形状、尺寸应符合GB/T17241.6的规定。 4.2.2 结构长度应符合GB/T12221的规定。 4.2.3 阀体的最小壁厚按表1的规定。 主要零部件名称： 1—阀体； 2—阀体密封圈（阀座）； 3—闸板密封圈； 4—闸板； 5—垫片； 6—阀杆； 7—阀盖； 8—填料垫； 9—填料； 10—填料压盖。
