【HG化工标准】 表面硬化聚酯薄膜 耐磨性测定方法

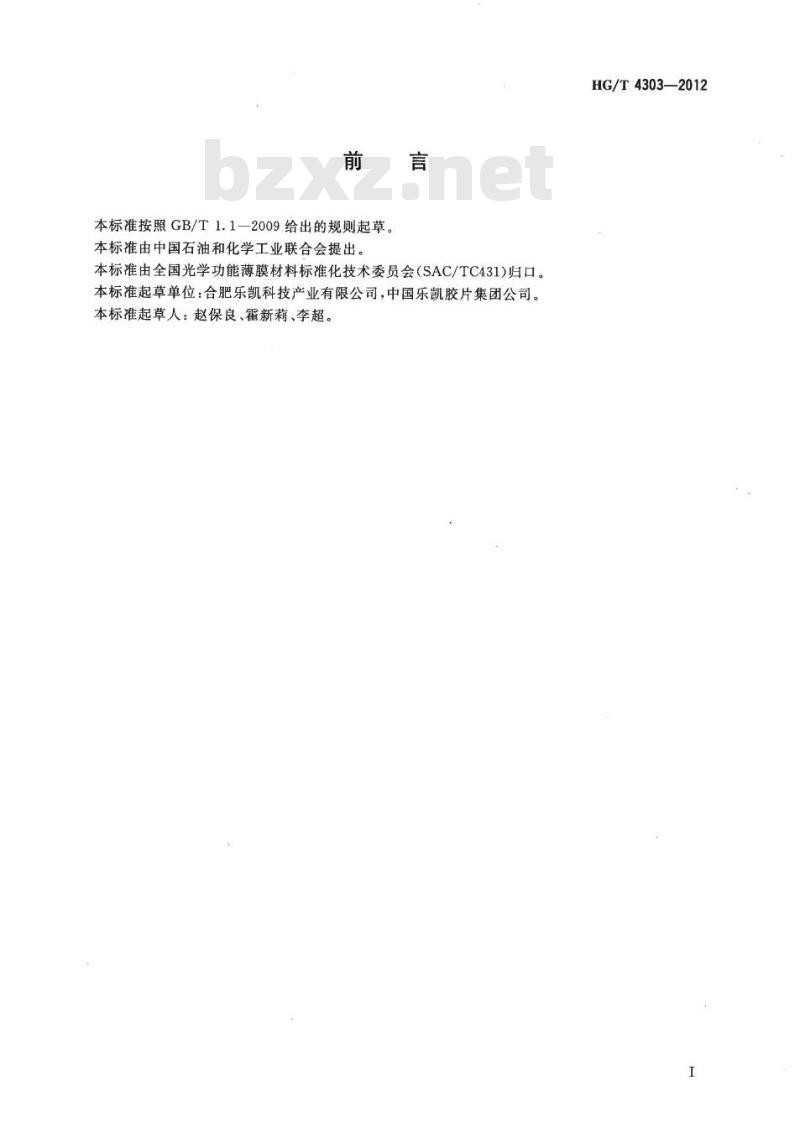

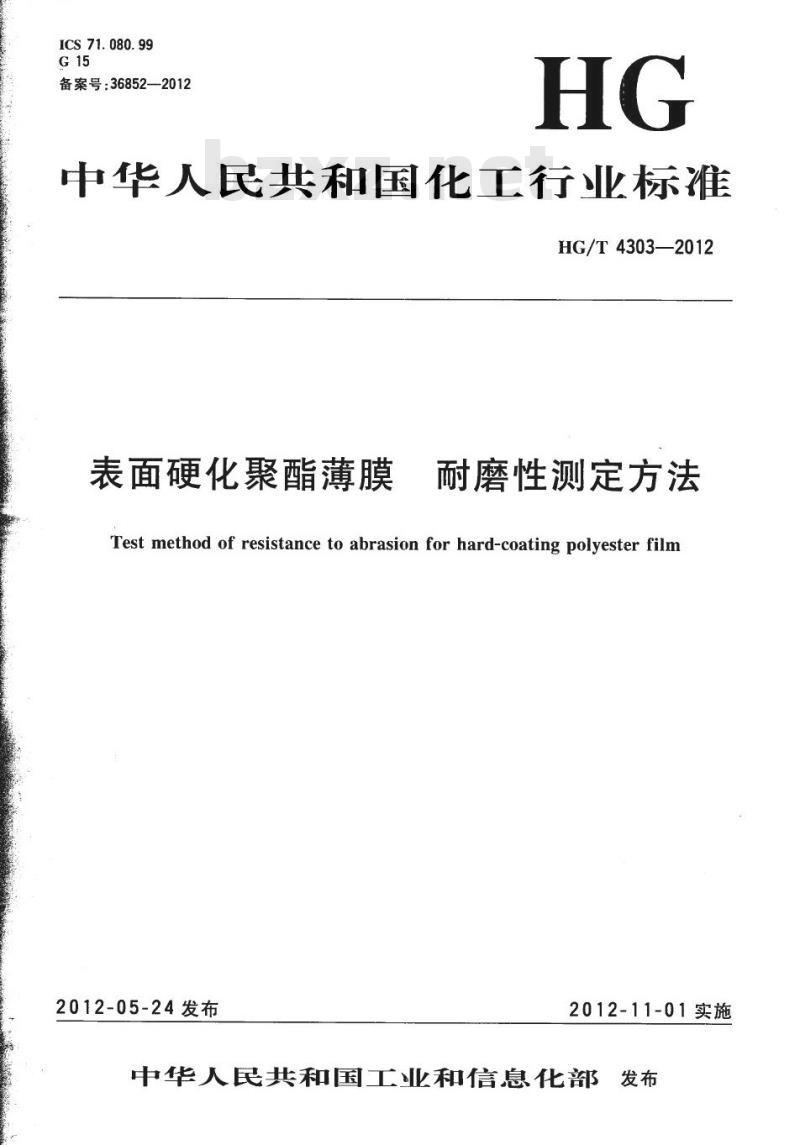

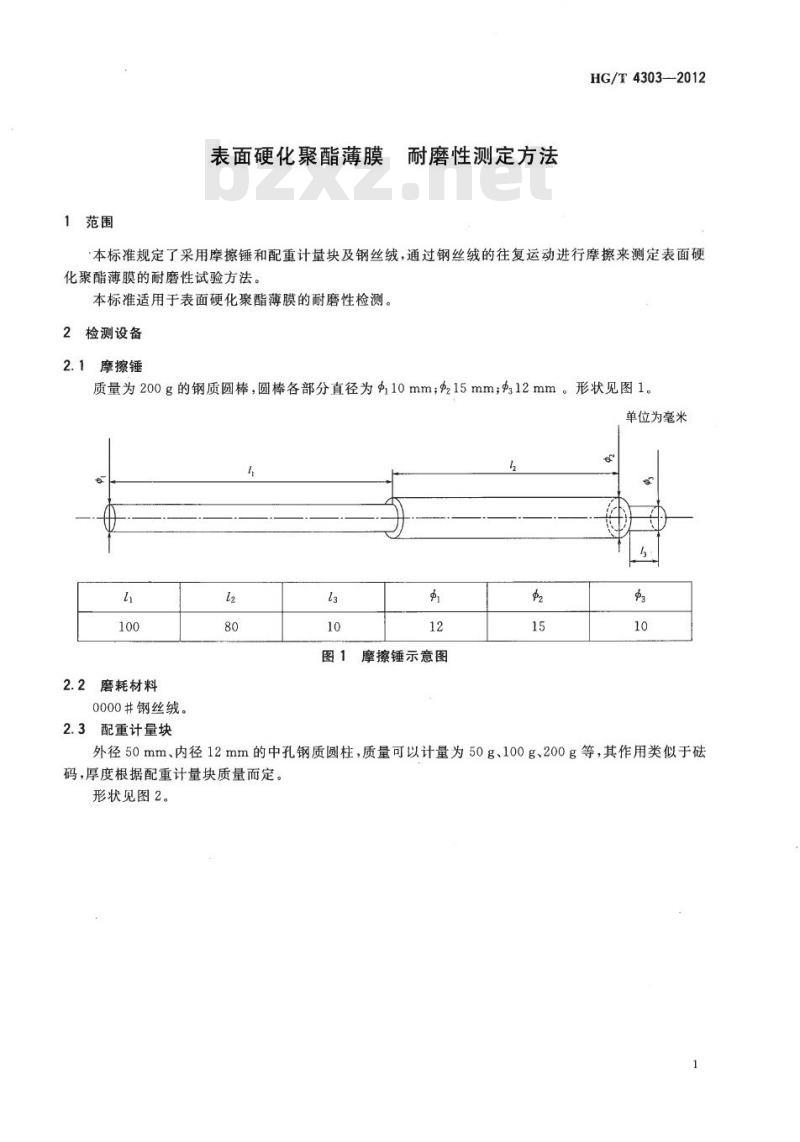

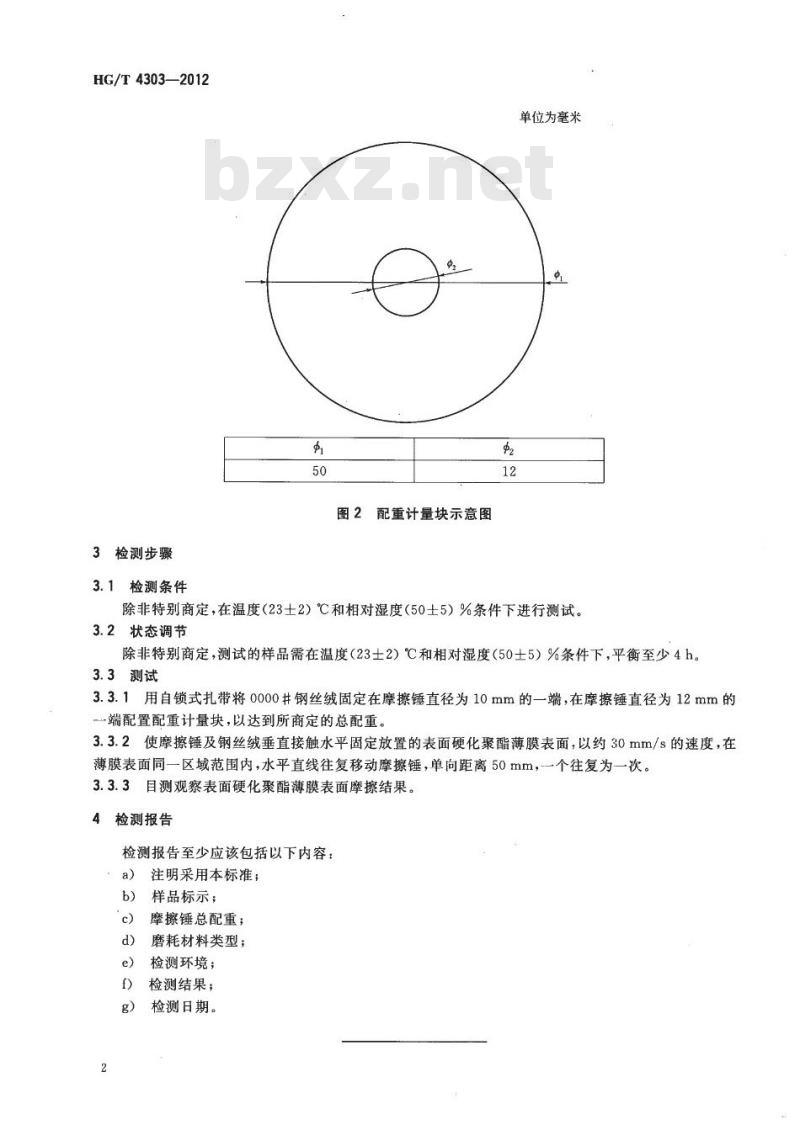

ICS 71.080.99 G15 备案号：36852—2012 HG 中华人民共和国化工行业标准 HG/T 4303—2012 表面硬化聚酯薄膜 耐磨性测定方法 Test method of resistance to abrasion for hard-coating polyester film 2012-05-24发布 2012-11-01实施 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC 431）归口。 本标准起草单位：合肥乐凯科技产业有限公司、中国乐凯胶片集团公司。 本标准起草人：赵保良、霍新莉、李超。 1 范围 本标准规定了采用摩擦锤、配重计量块及钢丝绒，通过钢丝绒的往复运动进行摩擦来测定表面硬化聚酯薄膜耐磨性的试验方法。 本标准适用于表面硬化聚酯薄膜的耐磨性检测。 2 检测设备 2.1 摩擦锤 质量为200 g的钢质圆棒，圆棒各部分直径分别为Φ10 mm、Φ12 mm、Φ15 mm。摩擦锤形状见图1。 图1 摩擦锤示意图（单位：mm） 总长：100 mm。 结构尺寸包括： — Φ15 mm部分； — Φ12 mm部分； — Φ10 mm部分。 2.2 磨耗材料 0000#钢丝绒。 2.3 配重计量块 外径50 mm、内径12 mm的中孔钢质圆柱，质量可计量为50 g、100 g、200 g等，其作用类似于砝码，厚度根据配重计量块质量而定，形状见图2。 图2 配重计量块示意图（单位：mm） 外径：50 mm； 内径：12 mm。 3 检测步骤 3.1 检测条件 除非特别商定，在温度（23±2）℃和相对湿度（50±5）%条件下进行测试。 3.2 状态调节 除非特别商定，测试样品需在温度（23±2）℃和相对湿度（50±5）%条件下平衡至少4 h。 3.3 测试 3.3.1 用自锁式扎带将0000#钢丝绒固定在摩擦锤直径为10 mm的一端，在摩擦锤直径为12 mm的一端配置配重计量块，以达到商定的总配重。 3.3.2 使摩擦锤及钢丝绒垂直接触水平固定放置的表面硬化聚酯薄膜表面，以约30 mm/s的速度，在薄膜表面同一区域范围内水平直线往复移动摩擦锤，单向距离50 mm，一个往复计为一次。 3.3.3 目测观察表面硬化聚酯薄膜表面的摩擦结果。 4 检测报告 检测报告至少应包括以下内容： a）注明采用本标准； b）样品标识； c）摩擦锤总配重； d）磨耗材料类型； e）检测环境； f）检测结果； g）检测日期。
