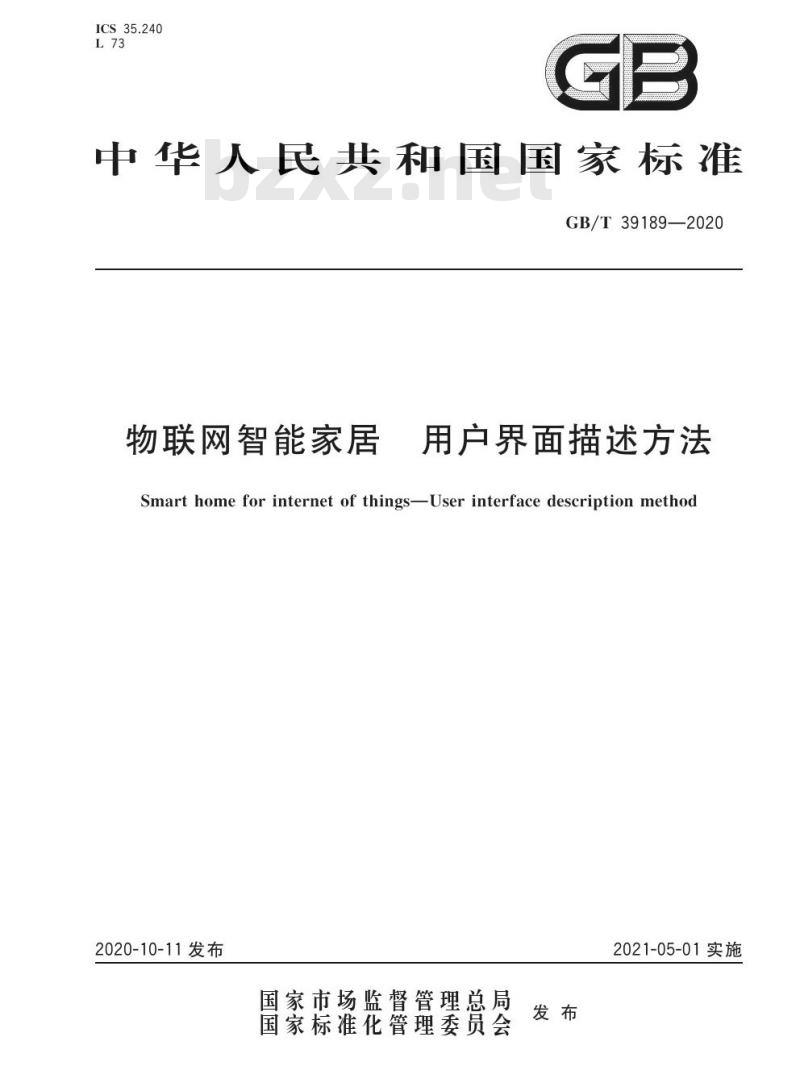

GB/T39189—2020
物联网智能家居
用户界面描述方法
Smart home for internet of thingsUser interface description method2020-10-11发布
国家市场监督管理总局
国家标准化管理委员会Www.bzxZ.net
2021-05-01实施

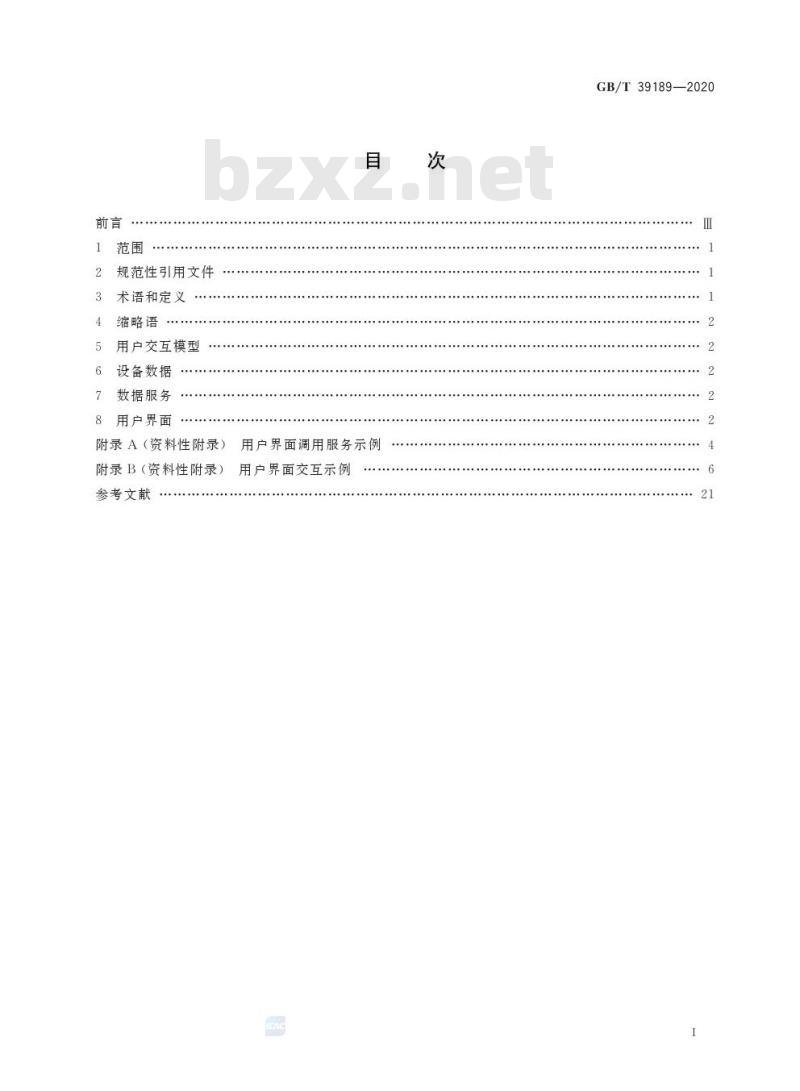

规范性引用文件
术语和定义
缩略语
用户交互模型
设备数据
数据服务
用户界面
附录A（资料性附录）
附录B（资料性附录）
参考文献
用户界面调用服务示例
用户界面交互示例
GB/T39189—2020

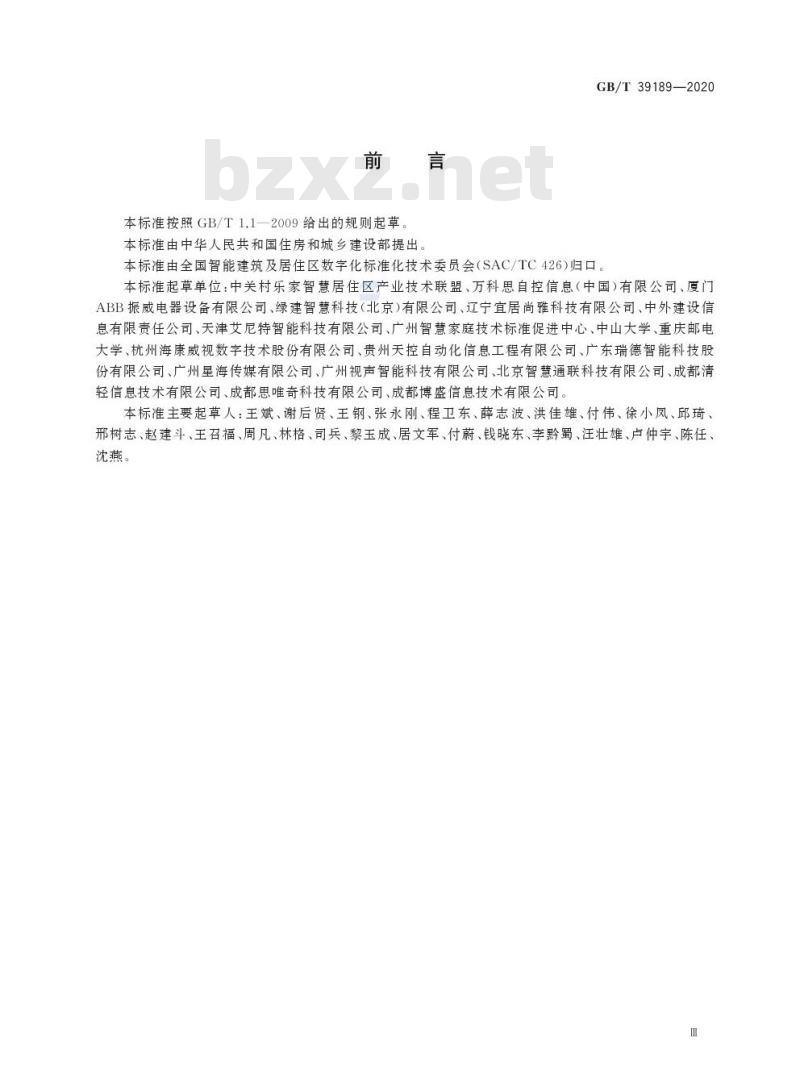

本标准按照GB/T1.1—2009给出的规则起草本标准由中华人民共和国住房和城乡建设部提出GB/T39189—2020
本标准由全国智能建筑及居住区数字化标准化技术委员会（SAC/TC426)归口。本标准起草单位：中关村乐家智慧居住区产业技术联盟、万科思自控信息（中国）有限公司、厦门ABB振威电器设备有限公司、绿建智慧科技（北京）有限公司、辽宁宜居尚雅科技有限公司、中外建设信息有限责任公司、天津艾尼特智能科技有限公司、广州智慧家庭技术标准促进中心、中山大学、重庆邮电大学、杭州海康威视数字技术股份有限公司、贵州天控自动化信息工程有限公司、广东瑞德智能科技股份有限公司、广州星海传媒有限公司、广州视声智能科技有限公司、北京智慧通联科技有限公司、成都清轻信息技术有限公司、成部思唯奇科技有限公司、成都博盛信息技术有限公司。本标准主要起草人：王斌、谢后贤、王钢、张永刚、程卫东、薛志波、洪佳雄、付伟、徐小凤、邱琦、邢树志、赵建斗、王召福、周凡、林格、司兵、黎玉成、居文军、付蔚、钱晓东、李黔蜀、汪壮雄、卢仲宇、陈任、沈燕。
1范围
物联网智能家居用户界面描述方法GB/T39189—2020
本标准规定了物联网智能家居系统中用户交互模型、设备数据、数据服务、用户界面等要求，本标准适用于物联网智能家居的用户界面设计、实现、应用等。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2312信息交换用汉字编码字符集基本集GB/T18793信息技术可扩展置标语言（XML)1.0GB/T35134物联网智能家居设备描述方法GB/T35143物联网智能家居数据和设备编码ISO/IEC15445信息技术文件描述和处理语言超文本标记语言（HTML)[InformationtechnologyDocument description and processing languagesHyper textmarkup language(HTML)J3术语和定义
下列术语和定义适用于本文件。3.1
物联网智能家居smarthomeforinternetofthings基于住宅的互联网应用平台，融合建筑、网络通信、智能家居设备、服务平台，集系统、服务、管理为一体的高效、舒适、安全、便利、环保的居住环境3.2
智能家居设备
smarthomedevice
具有网络通信功能，可自描述、发布并能与其他节点进行交互操作的家居设备。[GB/T34043—2017.定义3.2
systemofsmarthome
智能家居系统
由智能家居设备通过某种网络通信协议，相互联结成为可交互控制管理的智能家居网络[GB/T34043—2017,定义3.3]
用户界面
userinterface
人与设备进行信息交换的媒介。3.5
页面元素pageelement
组成用户界面的最小实现单元。GB/T39189—2020
4、缩略语
下列缩略语适用于本文件。

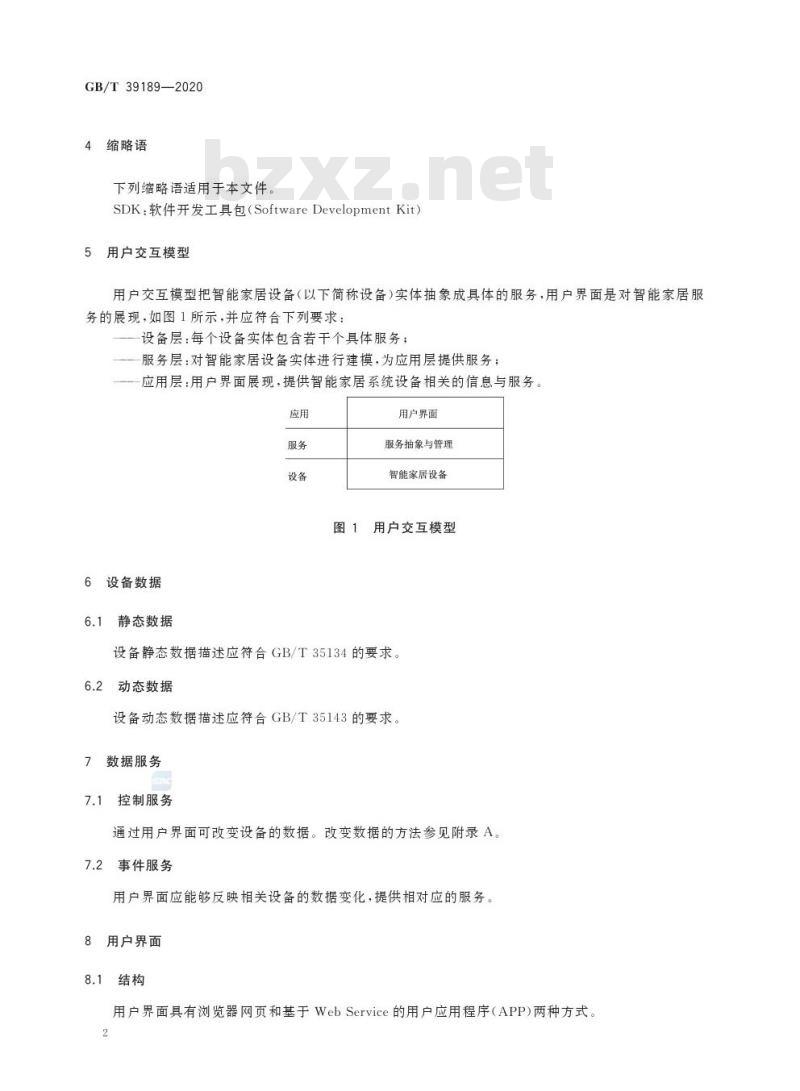

SDK：软件开发工具包（SoftwareDevelopmentKit）5用户交互模型
用户交互模型把智能家居设备（以下简称设备）实体抽象成具体的服务，用户界面是对智能家居服务的展现，如图1所示，并应符合下列要求：设备层：每个设备实体包含若干个具体服务；服务层：对智能家居设备实体进行建模，为应用层提供服务；一应用层：用户界面展现，提供智能家居系统设备相关的信息与服务应用
6设备数据
静态数据
用户界面
服务抽象与管理
智能家居设备
图1用户交互模型
设备静态数据描述应符合GB/T35134的要求。6.2
动态数据
设备动态数据描述应符合GB/T35143的要求。7数据服务
1控制服务
通过用户界面可改变设备的数据。改变数据的方法参见附录A。7.2
事件服务
用户界面应能够反映相关设备的数据变化，提供相对应的服务8用户界面
8.1结构
用户界面具有浏览器网页和基于WebService的用户应用程序（APP)两种方式2
GB/T39189—2020
用户界面由一个或多个页面组成，页面又由各种页面元素组成，可通过这些页面元素完成设备控制，状态显示，信息播报等功能。图2描述了用户界面描述的基本内容和结构。用户界面
页面1
8.2描述
页面2
用户界面描述的基本内容和结构页面n
用户界面描述应实现智能家居设备与提供应用间的连接，用户界面的基本内容和结构见8.1，并应符合GB/T18793的要求。文件字符编码应符合GB/T2312的要求。8.3设计与展现
用户界面设计与展现应符合ISO/IEC15445的要求。用户界面交互示例参见附录B。Y
GB/T39189—2020
A.1一般规定
附录A
（资料性附录）
用户界面调用服务示例
本附录描述了某智能家居产品用户界面的调用服务的方法，其中SDK按照8.1的要求设计程序模块。
A.2内部设备调用服务界面的生成某智能家居产品内部设备调用服务界面的流程如图A.1所示。用户浏览器发出的请求
智能家居服务平台
调用SDK开发工具包
锁定用户Socket
SDK将设备信息与服务组成
的一组Web对象组成网页
将网页发往用户浏览器
“设备描述文件”
库调用标准设备描述文件
图A.1内部设备调用服务界面流程图A.3外部设备调用服务界面的生成某智能家居产品外部设备调用服务界面的流程如图A.2所示。锁定用户Socket
用户浏览器发出的请求
智能家居服务平台
调用SDK开发工具包
SDK将外部信息与服务组成
的一组Web对象组成网页
将网页发往用户浏览器
“外部服务接口”库调
用外部服务Web接口
外部设备调用服务界面流程图
GB/T39189—2020
GB/T39189—2020
附录B
（资料性附录）
用户界面交互示例
本附录实现了对一台空调的控制。用户界面交互示例效果可参见图B.1。客
设定温度
当前温度
用户界面交互示例效果图
用户界面描述文件内容如下：
《PageGroup）
(Page)
(PageID)0(Name>Pagel(PageBackground)
