【GB国家标准】 铜及铜合金弯曲应力松弛试验方法

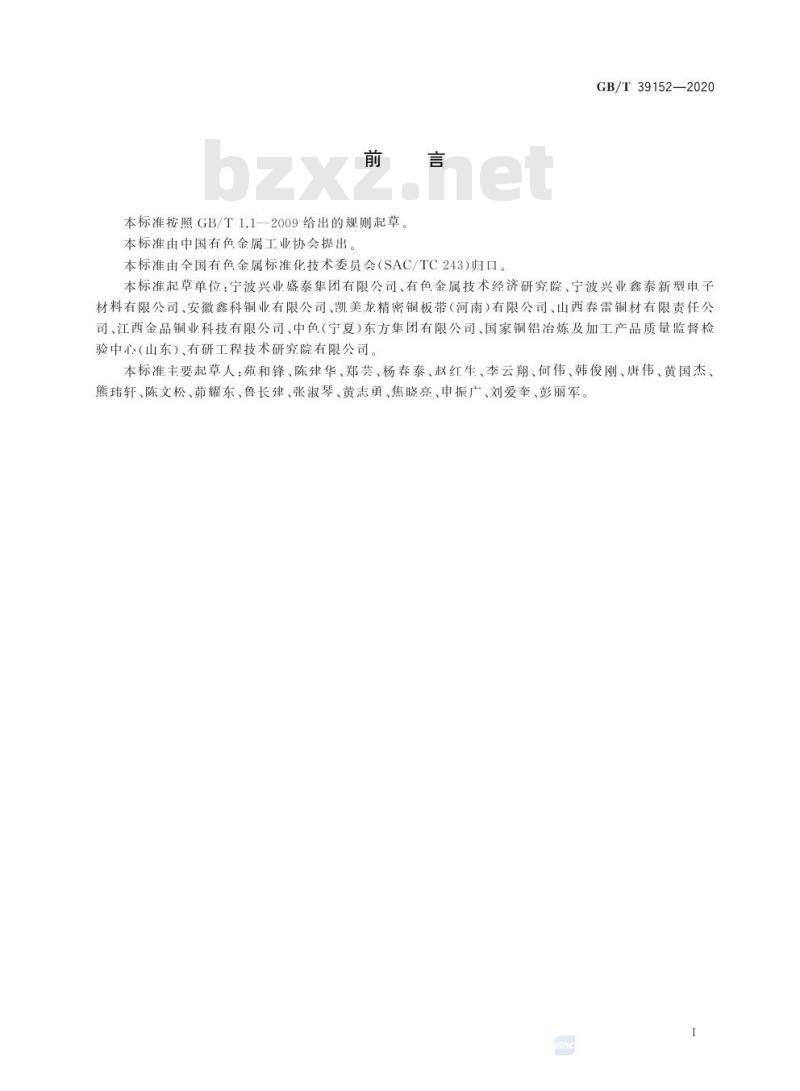

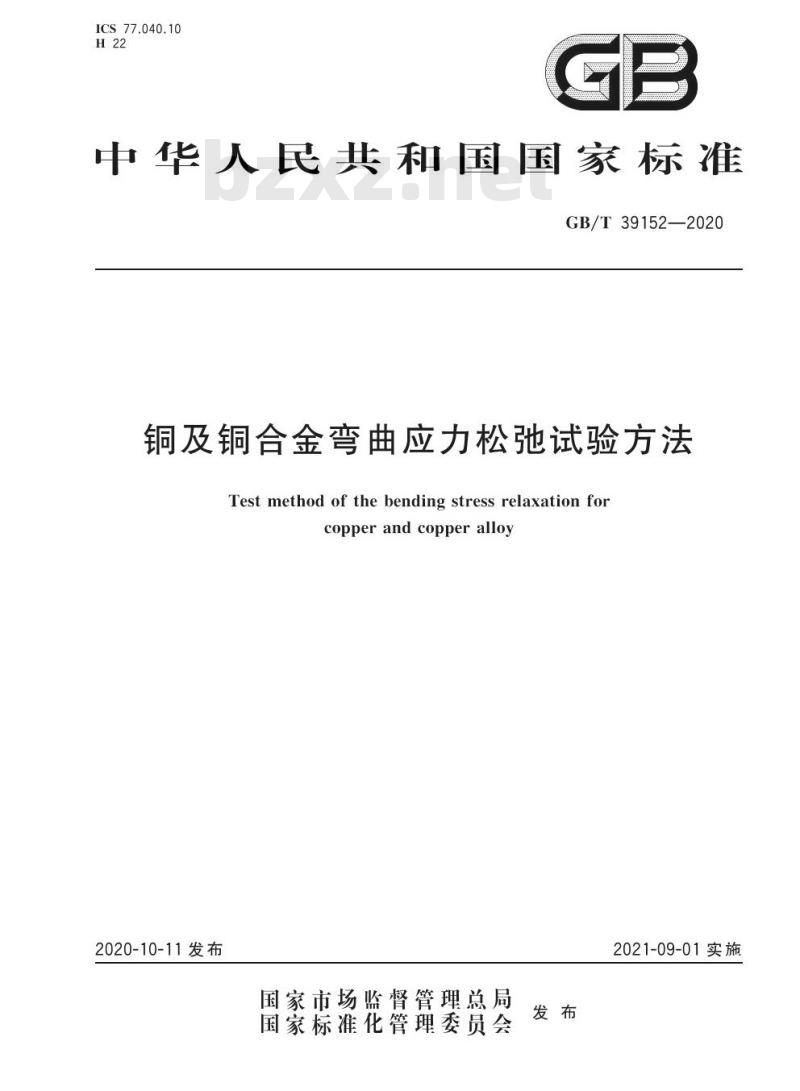

ICS 77.040.10 H22 GB 中华人民共和国国家标准 GB/T 39152—2020 铜及铜合金弯曲应力松弛试验方法 Test method of the bending stress relaxation for copper and copper alloy 2020-10-11 发布 2021-09-01 实施 国家市场监督管理总局 国家标准化管理委员会 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国有色金属工业协会提出。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：宁波兴业盛泰集团有限公司、有色金属技术经济研究院、宁波兴业鑫泰新型电子材料有限公司、安徽鑫科铜业有限公司、凯美龙精密铜板带（河南）有限公司、山西春雷铜材有限责任公司、江西金品铜业科技有限公司、中色（宁夏）东方集团有限公司、国家铜铝冶炼及加工产品质量监督检验中心（山东）、有研工程技术研究院有限公司。 本标准主要起草人：苑和锋、陈建华、郑芸、杨春泰、赵红生、李云翔、何伟、韩俊刚、唐伟、黄国杰、熊玮轩、陈文松、耀东、鲁长建、张淑琴、黄志勇、焦晓亮、申振广、刘爱奎、彭丽军。 1 范围 本标准规定了铜及铜合金材料弯曲应力松弛试验方法的方法原理、仪器设备、试样、试验条件、试验前各参数的确定、试验步骤、试验数据处理及试验报告。 本标准适用于厚度为 0.1 mm～1.0 mm 的铜及铜合金板带材在恒定应变条件下弯曲应力松弛性能的测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 10623—2008 金属材料力学性能试验术语 GB/T 22315 金属材料弹性模量和泊松比试验方法 GB/T 26303.3 铜及铜合金加工材外形尺寸检测方法 第3部分：板带材 GB/T 34505 铜及铜合金材料室温拉伸试验方法 3 术语和定义 GB/T 10623—2008 界定的以及下列术语和定义适用于本文件。 3.1 弯曲应力 bending stress 试样在单端弯曲状态下所产生的正应力。 3.2 初始应力 initial stress 应力松弛试验开始时，达到规定的弯曲变形瞬间，试样产生的最大弯曲应力。 注：改写 GB/T 10623—2008，定义 3.27。 3.3 初始弯曲变形 initial deformation 在室温下人为设定使试样产生的弹性弯曲变形。 3.4 初始高度 initial reference height 在室温下给予初始弯曲变形，卸载后，试样的负载点到基准面的高度。 3.5 松弛应力 relaxed stress 应力松弛试验中任一时间试样上所减小的弯曲应力。 注：改写 GB/T 10623—2008，定义 3.29。 3.6 永久弯曲变形 permanent deformation 应力松弛下造成的塑性弯曲变形。 3.7 应力松弛率 stress relaxation ratio 松弛应力和初始应力的百分比，以永久弯曲变形和初始弯曲变形的比率来表示。 4 方法原理 铜及铜合金在长期应力及一定温度的作用下，保持一定的弯曲变形。随着时间的延长，其内部弹性应变会逐渐转变为塑性应变，从而引起应力松弛现象，这是金属构件失效的一种重要形式。 将试样加热至规定的温度，在此温度下保持恒定的弯曲变形，达到规定时间后除去试样负载，测定试样永久弯曲变形量。 5 仪器设备 5.1 试样夹持装置 试样夹持装置按照图1、图2所示进行设计。 图1 单端固定块式夹具加载示意图 说明： 1——试样固定部分； 2——试样； 3——楔形块； 4——高度调整块。 图2 单端固定块式夹具卸载示意图 说明： l0——试样固定端长度； l1——试样弯曲段长度； E0——初始弯曲变形； H0——初始高度； H1——应力松弛后高度。 5.2 加热设备 恒温区温度波动小于 5 ℃，温度精度优于 ±0.5 ℃。 5.3 变形测定装置 试样加热前后，在自由端负载位置测定初始高度和应力松弛后高度。测量仪器的分辨率不低于 10 μm，使用金相显微镜或工具显微镜测定。 6 试样 6.1 试样标准尺寸：宽度 10 mm ±0.05 mm，长度 l = l0 + l1 + 5.0 mm，试样长度方向平行于轧制方向。 6.2 试样的截取和制样：取样过程应尽量避免试样过热和加工硬化对试验结果产生影响，必要时可以去除加工部位。
