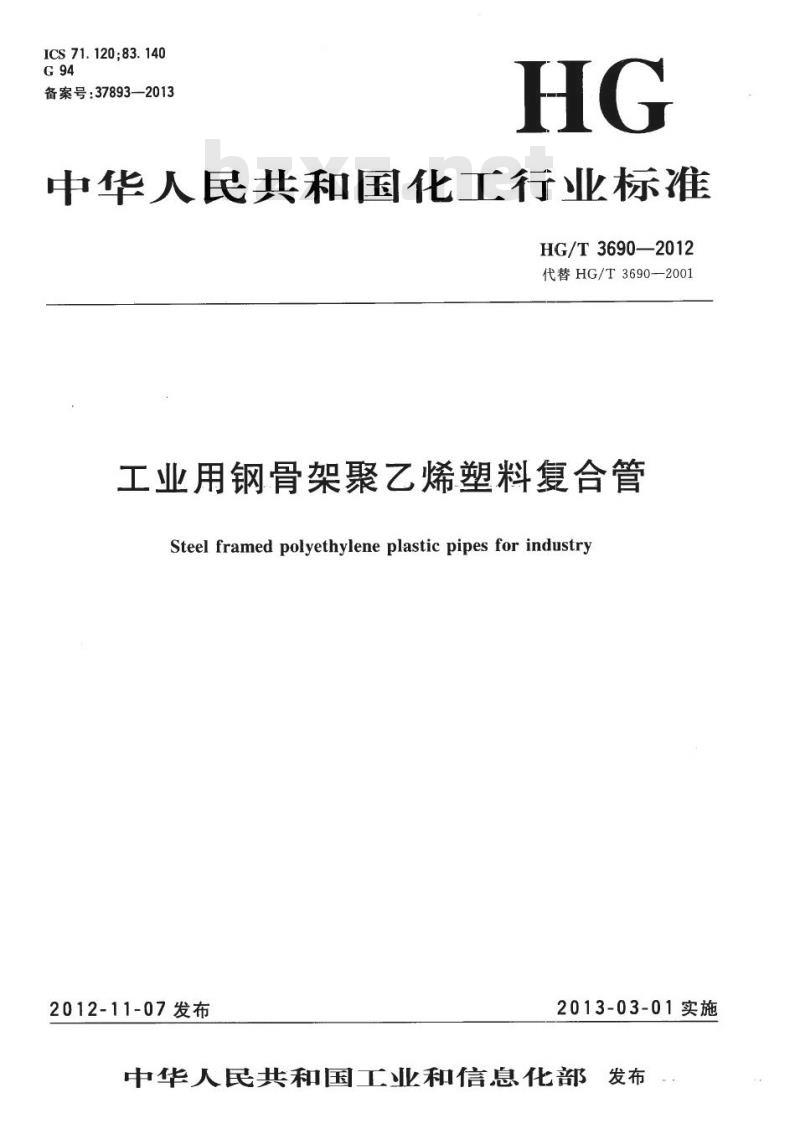

【HG化工标准】 代替 HG/T 3690-2001 工业用钢骨架聚乙烯塑料复合管

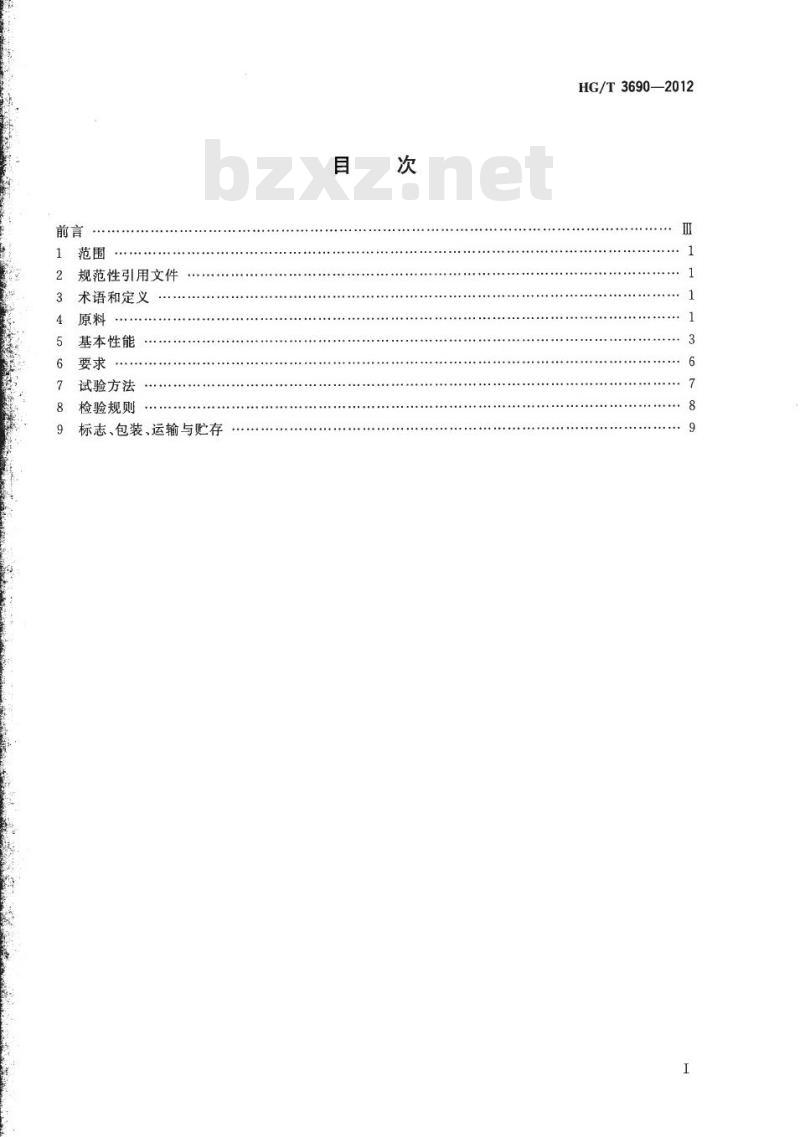

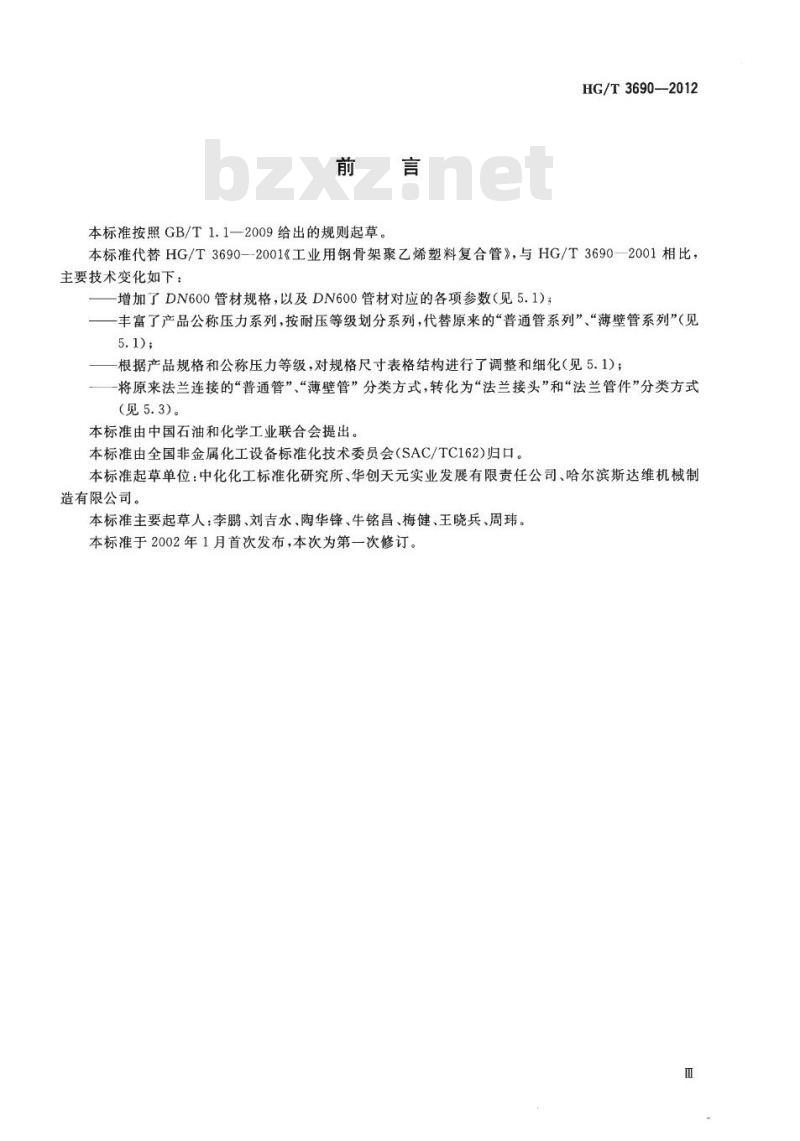

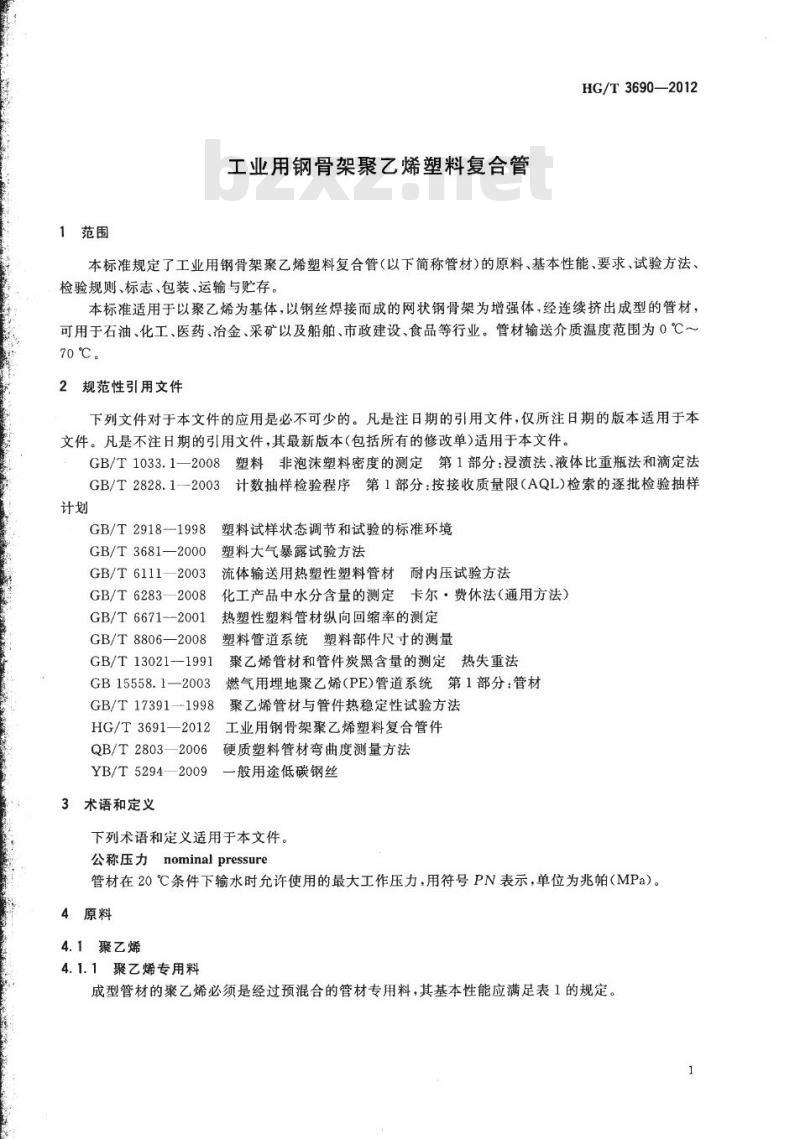

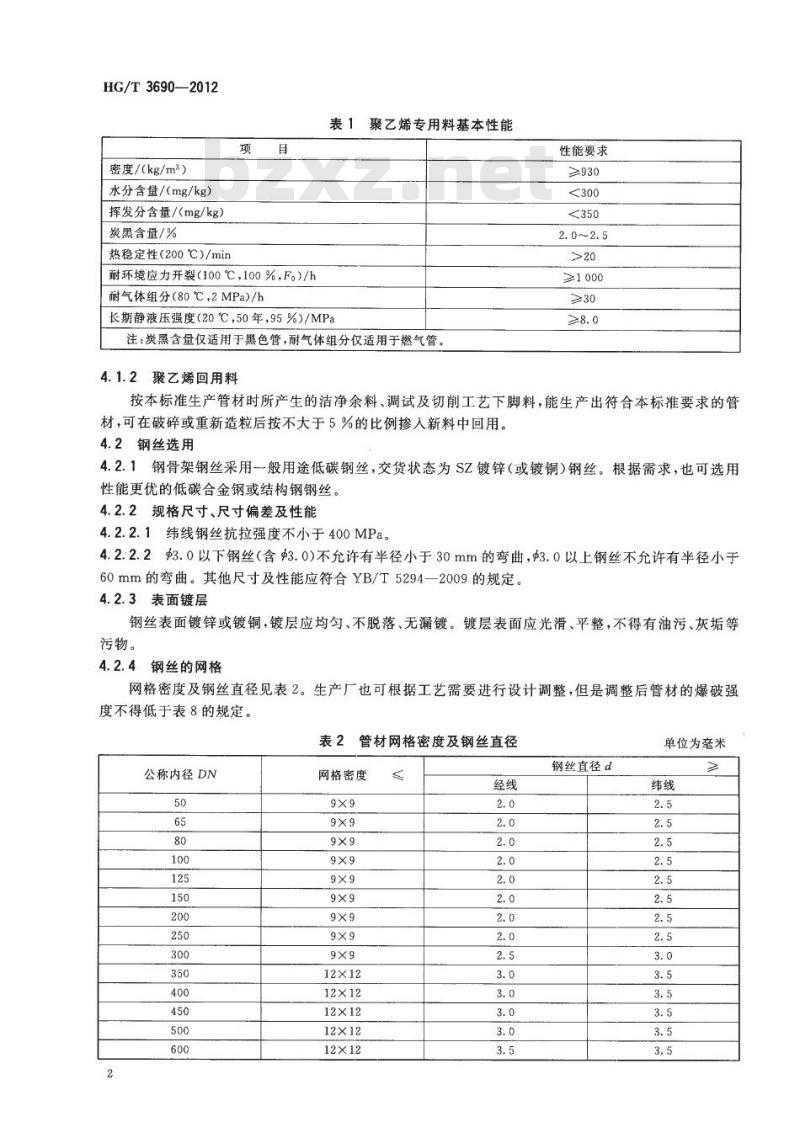

ICS 71.120；83.140 G94 备案号：37893—2013 中华人民共和国化工行业标准 HG/T 3690—2012 代替 HG/T 3690—2001 工业用钢骨架聚乙烯塑料复合管 Steel framed polyethylene plastic pipes for industry 2012-11-07 发布 2013-03-01 实施 中华人民共和国工业和信息化部 发布 目次 1 范围 2 规范性引用文件 3 术语和定义 4 原料 5 基本性能 6 要求 7 试验方法 8 检验规则 9 标志、包装、运输与贮存 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 3690—2001《工业用钢骨架聚乙烯塑料复合管》。与 HG/T 3690—2001 相比，主要技术变化如下： — 增加了 DN600 管材规格，以及 DN600 管材对应的各项参数； — 丰富了产品公称压力系列，按耐压等级划分系列，代替原来的“普通管系列”“薄壁管系列”； — 根据产品规格和公称压力等级，对规格尺寸表格结构进行了调整和细化； — 将原来法兰连接的“普通管”“薄壁管”分类方式，转化为“法兰接头”和“法兰管件”分类方式。 本标准由中国石油和化学工业联合会提出。 本标准由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。 本标准起草单位：中化化工标准化研究所、华创天元实业发展有限责任公司、哈尔滨斯达维机械制造有限公司。 本标准主要起草人：李鹏、刘吉水、陶华锋、牛铭昌、梅健、王晓兵、周玮。 本标准于2002年1月首次发布，本次为第一次修订。 1 范围 本标准规定了工业用钢骨架聚乙烯塑料复合管（以下简称管材）的原料、基本性能、要求、试验方法、检验规则、标志、包装、运输与贮存。 本标准适用于以聚乙烯为基体，以钢丝焊接而成的网状钢骨架为增强体，经连续挤出成型的管材，可用于石油、化工、医药、冶金、采矿以及船舶、市政建设、食品等行业。管材输送介质温度范围为 0℃～70℃。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1033.1—2008 塑料 非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2918—1998 塑料试样状态调节和试验的标准环境 GB/T 3681—2000 塑料大气暴露试验方法 GB/T 6111—2003 流体输送用热塑性塑料管材耐内压试验方法 GB/T 6283—2008 化工产品中水分含量的测定 卡尔·费休法（通用方法） GB/T 6671—2001 热塑性塑料管材纵向回缩率的测定 GB/T 8806—2008 塑料管道系统 塑料部件尺寸的测量 GB/T 13021—1991 聚乙烯管材和管件炭黑含量的测定 热失重法 GB 15558.1—2003 燃气用埋地聚乙烯（PE）管道系统 第1部分：管材 GB/T 17391—1998 聚乙烯管材与管件热稳定性试验方法 HG/T 3691—2012 工业用钢骨架聚乙烯塑料复合管件 QB/T 2803—2006 硬质塑料管材弯曲度测量方法 YB/T 5294—2009 一般用途低碳钢丝 3 术语和定义 下列术语和定义适用于本文件。 公称压力（nominal pressure） 管材在20℃条件下输水时允许使用的最大工作压力，用符号 PN 表示，单位为兆帕（MPa）。 4 原料 4.1 聚乙烯 4.1.1 聚乙烯专用料 成型管材的聚乙烯必须是经过预混合的管材专用料，其基本性能应满足表1的规定。 表1 聚乙烯专用料基本性能 项目及性能要求： — 密度：≥930 kg/m3； — 水分含量：<300 mg/kg； — 挥发分含量：<350 mg/kg； — 炭黑含量：2.0%～2.5%； — 热稳定性（200℃）：>20 min； — 耐环境应力开裂（100℃，100%，F50）：≥1000 h； — 耐气体组分（80℃，2 MPa）：>30 h； — 长期静液压强度（20℃，50年，95%）：8.0 MPa。 注：炭黑含量仅适用于黑色管；耐气体组分仅适用于燃气管。 4.1.2 聚乙烯回用料 按本标准生产管材时所产生的洁净余料、调试及切削工艺下脚料，在保证能够生产出符合本标准要求管材的前提下，可回收使用。
