【GB国家标准】 有色金属细丝拉伸试验方法

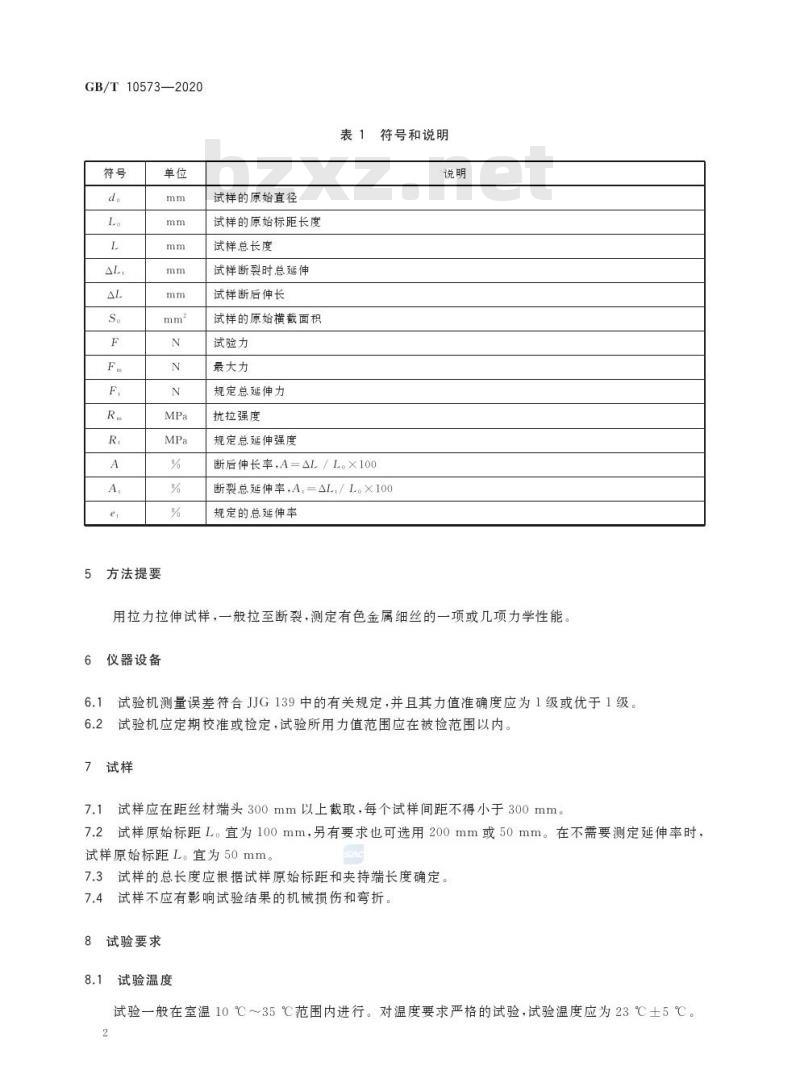

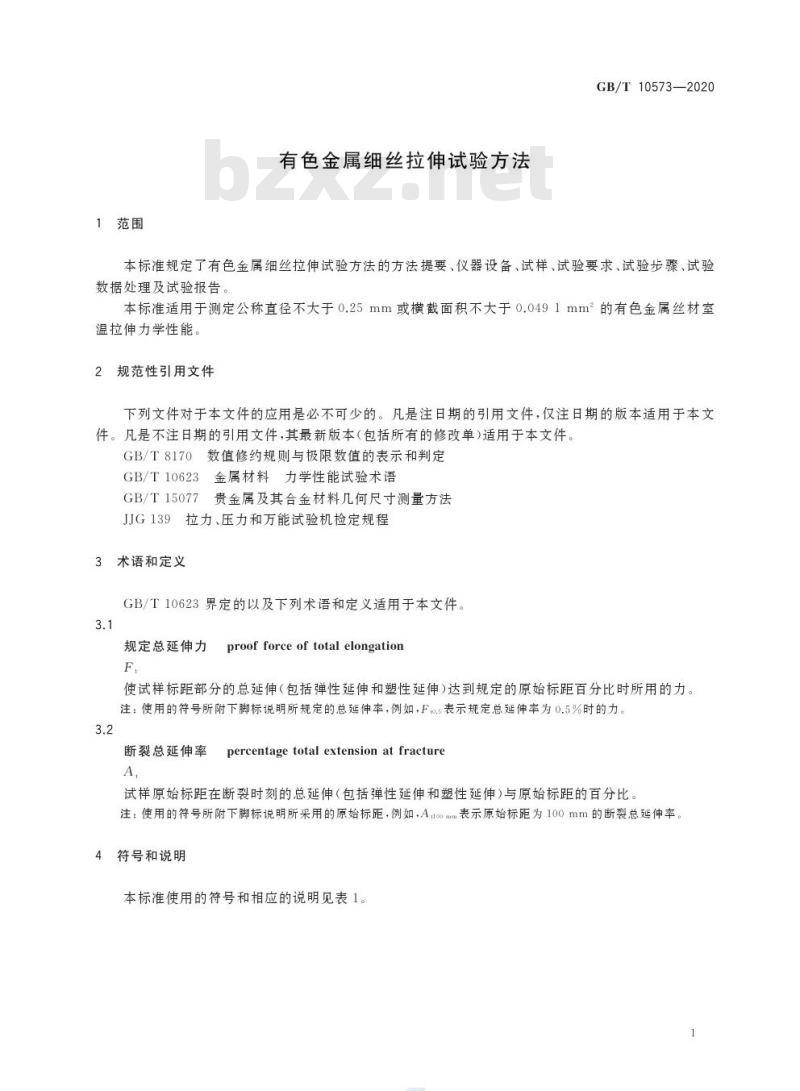

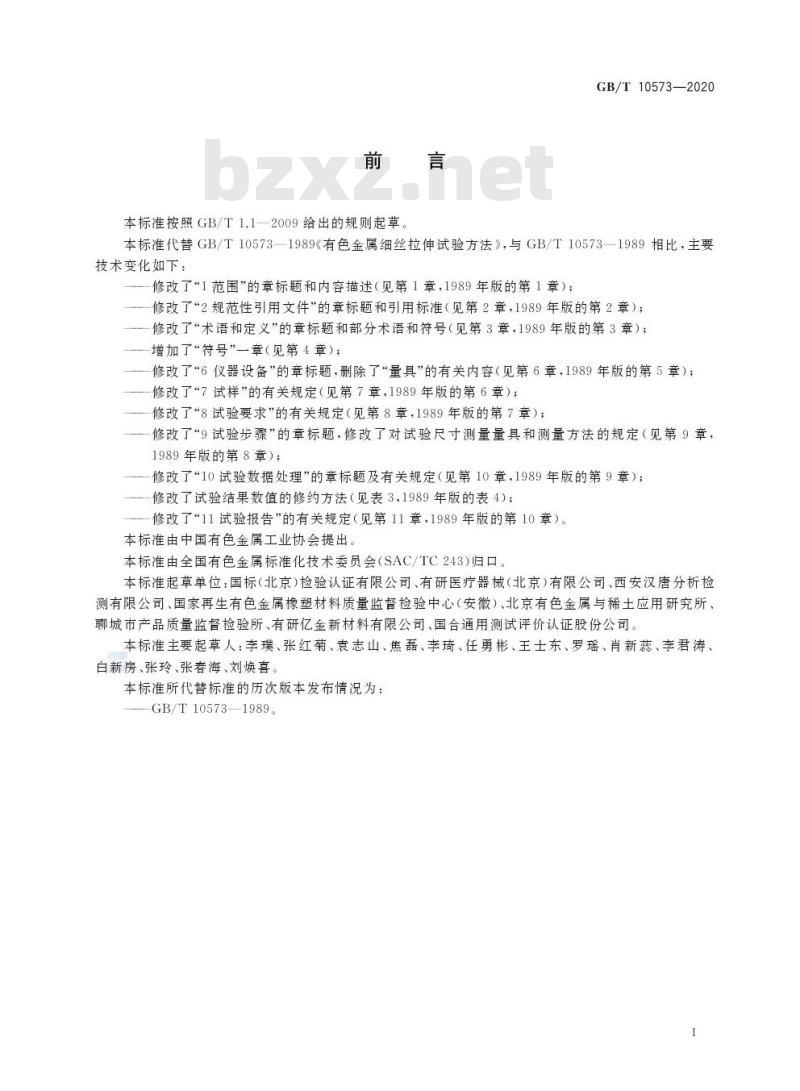

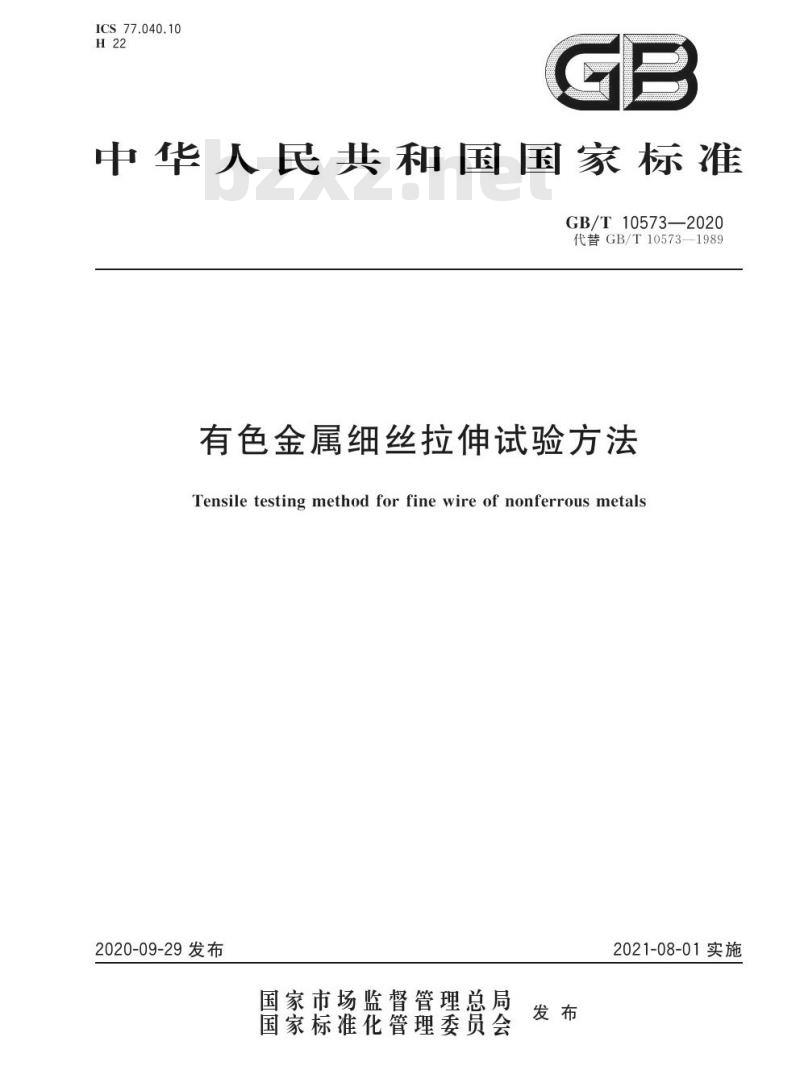

ICS 77.040.10 H22 中华人民共和国国家标准 GB/T 10573—2020 代替 GB/T 10573—1989 有色金属细丝拉伸试验方法 Tensile testing method for fine wire of nonferrous metals 2020-09-29 发布 2021-08-01 实施 发布单位： 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 GB/T 10573—1989《有色金属细丝拉伸试验方法》。与 GB/T 10573—1989 相比，主要技术变化如下： — 修改了“1 范围”的章标题和内容描述； — 修改了“2 规范性引用文件”的章标题和引用标准； — 修改了“术语和定义”的章标题和部分术语和符号； — 增加了“符号”一章； — 修改了“6 仪器设备”的章标题，删除了“量具”的有关内容； — 修改了“7 试样”的有关规定； — 修改了“8 试验要求”的有关规定； — 修改了“9 试验步骤”的章标题，修改了对试验尺寸测量量具和测量方法的规定； — 修改了“10 试验数据处理”的章标题及有关规定； — 修改了试验结果数值的修约方法； — 修改了“11 试验报告”的有关规定。 本标准由中国有色金属工业协会提出。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：国标（北京）检验认证有限公司、有研医疗器械（北京）有限公司、西安汉唐分析检测有限公司、国家再生有色金属橡塑材料质量监督检验中心（安徽）、北京有色金属与稀土应用研究所、聊城市产品质量监督检验所、有研亿金新材料有限公司、国合通用测试评价认证股份公司。 本标准主要起草人：李璞、张红菊、袁志山、焦磊、李琦、任勇彬、王士东、罗瑶、肖新蕊、李君涛、白新房、张玲、张春海、刘焕喜。 本标准所代替标准的历次版本发布情况为：GB/T 10573—1989。 1 范围 本标准规定了有色金属细丝拉伸试验方法的方法提要、仪器设备、试样、试验要求、试验步骤、试验数据处理及试验报告。 本标准适用于测定公称直径不大于 0.25 mm 或横截面积不大于 0.0491 mm² 的有色金属丝材室温拉伸力学性能。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 10623 金属材料力学性能试验术语 GB/T 15077 贵金属及其合金材料几何尺寸测量方法 JJG 139 拉力、压力和万能试验机检定规程 3 术语和定义 GB/T 10623 界定的以及下列术语和定义适用于本文件。 3.1 规定总延伸力（proof force of total elongation） 使试样标距部分的总延伸（包括弹性延伸和塑性延伸）达到规定的原始标距百分比时所用的力。 注：使用的符号所附下脚标说明所规定的总延伸率，例如，Fr0.5 表示规定总延伸率为 0.5% 时的力。 3.2 断裂总延伸率（percentage total extension at fracture） 试样原始标距在断裂时刻的总延伸（包括弹性延伸和塑性延伸）与原始标距的百分比。 注：使用的符号所附下脚标说明所采用的原始标距，例如，At100mm 表示原始标距为 100 mm 的断裂总延伸率。 4 符号和说明 本标准使用的符号和相应说明见表 1。 表1 符号和说明 d0 —— 试样的原始直径，单位：mm； L0 —— 试样的原始标距长度，单位：mm； L —— 试样总长度，单位：mm； ΔL —— 试样断后伸长，单位：mm； ΔLt —— 试样断裂时总延伸，单位：mm； S0 —— 试样的原始横截面积，单位：mm²； F —— 试验力，单位：N； Fm —— 最大力，单位：N； Fr —— 规定总延伸力，单位：N； Rm —— 抗拉强度，单位：MPa； Rp —— 规定总延伸强度，单位：MPa； A —— 断后伸长率，A=ΔL/L0×100%，单位：%； At —— 断裂总延伸率，At=ΔLt/L0×100%，单位：%； er —— 规定的总延伸率，单位：%。 5 方法提要 用拉力拉伸试样，一般拉至断裂，测定有色金属细丝的一项或几项力学性能。 6 仪器设备 6.1 6.2
