【HG化工标准】 代替 HG/T 3667-2000 硬脂酸锌

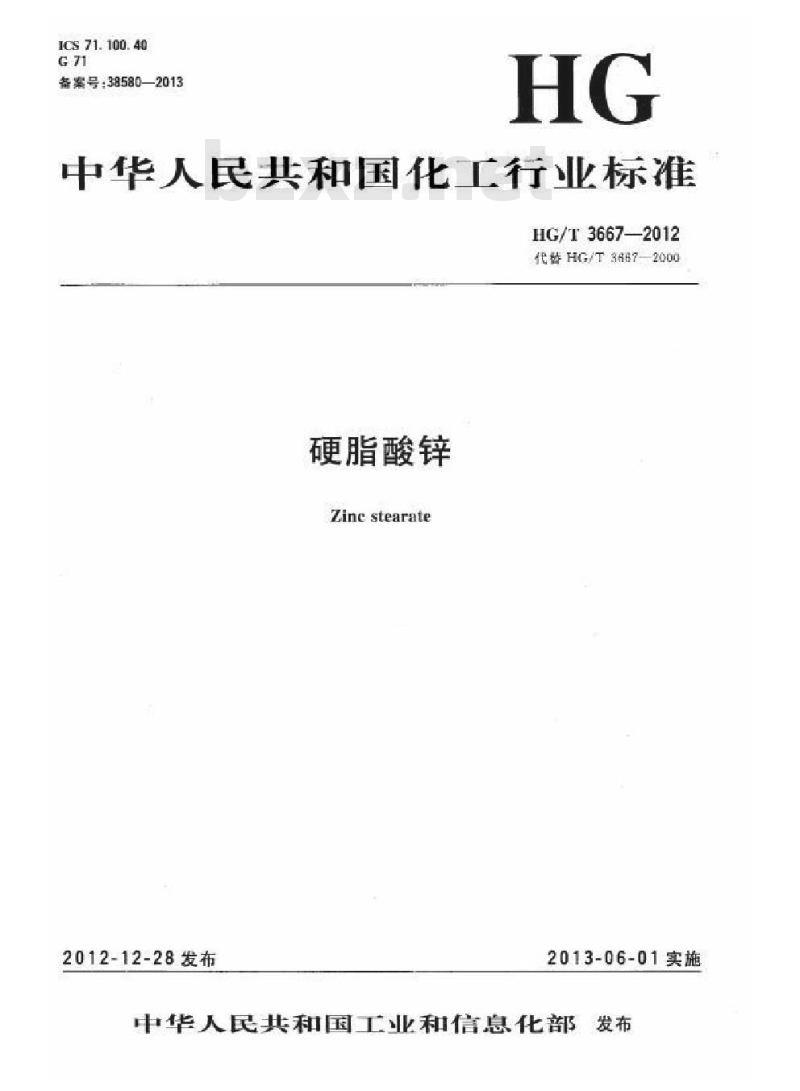

ICS 71.100.40 G71 备案号：38580—2013 HG 中华人民共和国化工行业标准 HG/T 3667—2012 代替 HG/T 3667—2000 硬脂酸锌 Zinc stearate 2012-12-28 发布 2013-06-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 3667—2000《硬脂酸锌》。与 HG/T 3667—2000 相比，主要技术变化如下： 增加了 CAS 号； 增加了产品的分型，根据产品用途的不同分为Ⅰ型、Ⅱ型； Ⅰ型产品的技术指标由 HG/T 3667—2000 中的三个级别合并为一个级别； 修改了Ⅰ型产品加热减量和锌含量测定的试验方法； 增加了Ⅱ型产品检验项目及试验方法。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会归口（SAC/TC35/SC12）。 本标准负责起草单位：中山市华明泰化工材料科技有限公司。 本标准参加起草单位：江苏中鼎化学有限公司、东营市汉德新材料科技有限公司。 本标准主要起草人：郭向荣、李绪邦、丁际昌。 本标准于2000年首次发布，本次为第一次修订。 1 范围 本标准规定了硬脂酸锌的型号、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于工业硬脂酸与锌化合物反应制得的硬脂酸锌。 结构式：RCOOZnOOCR（R 为工业硬脂酸中的混合烷基） CAS RN：557-05-1 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191—2008 包装储运图示标志 GB/T 601—2002 化学试剂 标准滴定溶液的制备 GB/T 603—2002 化学试剂 试验方法中所用制剂及制品的制备 GB/T 617—2006 化学试剂 熔点范围测定通用方法 GB/T 1727—1992 漆膜一般制备法 GB/T 6003.1—1997 金属丝编织网试验筛 GB/T 6679—2003 固体化工产品采样通则 GB/T 6682—2008 分析实验室用水规格和试验方法 GB/T 6753.1—2007 色漆、清漆和印刷油墨 研磨细度的测定 GB/T 6753.3—1986 涂料贮存稳定性试验方法 GB/T 8170—2008 数值修约规则与极限数值的表示和判定 GB/T 9271—2008 色漆和清漆 标准试板 GB/T 9286—1998 色漆和清漆漆膜的划格试验 GB/T 11409—2008 橡胶防老剂、硫化促进剂试验方法 3 产品型号 硬脂酸锌根据用途的不同进行分型，型号为：Ⅰ型、Ⅱ型。 Ⅰ型包括用于橡胶、塑料等加工的硬脂酸锌。 Ⅱ型包括用于涂料、油漆加工的硬脂酸锌。 4 要求 4.1 Ⅰ型硬脂酸锌的技术要求和相应的试验方法应符合表1的规定。 表1 Ⅰ型硬脂酸锌的技术要求和相应的试验方法 项目： 外观：白色粉末 锌含量/%：10.3～11.3 游离酸（以硬脂酸计）/%：≤0.8 加热减量/%：≤1.0 熔点/℃：120±5 细度（0.075 mm筛通过率）/%：≥99.0 4.2 Ⅱ型硬脂酸锌的技术要求和相应的试验方法应符合表2的规定。 表2 Ⅱ型硬脂酸锌的技术要求和相应的试验方法 项目： 外观：白色粉末 锌含量/%：10.3～11.3 细度：40 μm 分散性（级）：≤8 附着力（级）：≤2 防沉性（级）：≤2 透明性（级）：符合要求 消泡性（级）：符合要求 5 试验方法 5.1 一般规定 除非另有说明，分析中所用标准溶液、制剂及制品均按 GB/T 601—2002、GB/T 603—2002 规定制备。分析中仅使用确认为分析纯的试剂和符合 GB/T 6682—2008 中规定的三级水。 本标准中试验数据的表示方法和修约规则应符合 GB/T 8170 中 4.3.3 修约值比较法的有关规定。 5.2 Ⅰ型硬脂酸锌的试验方法 5.2.1 外观的测定 称取试样30 g±5 g，放在30 cm×30 cm的白色滤纸上，然后按20 cm×20 cm的规格把试样摊平，在自然光下目测样品外观。
