【GB国家标准】 游乐设施无损检测第8部分:声发射检测

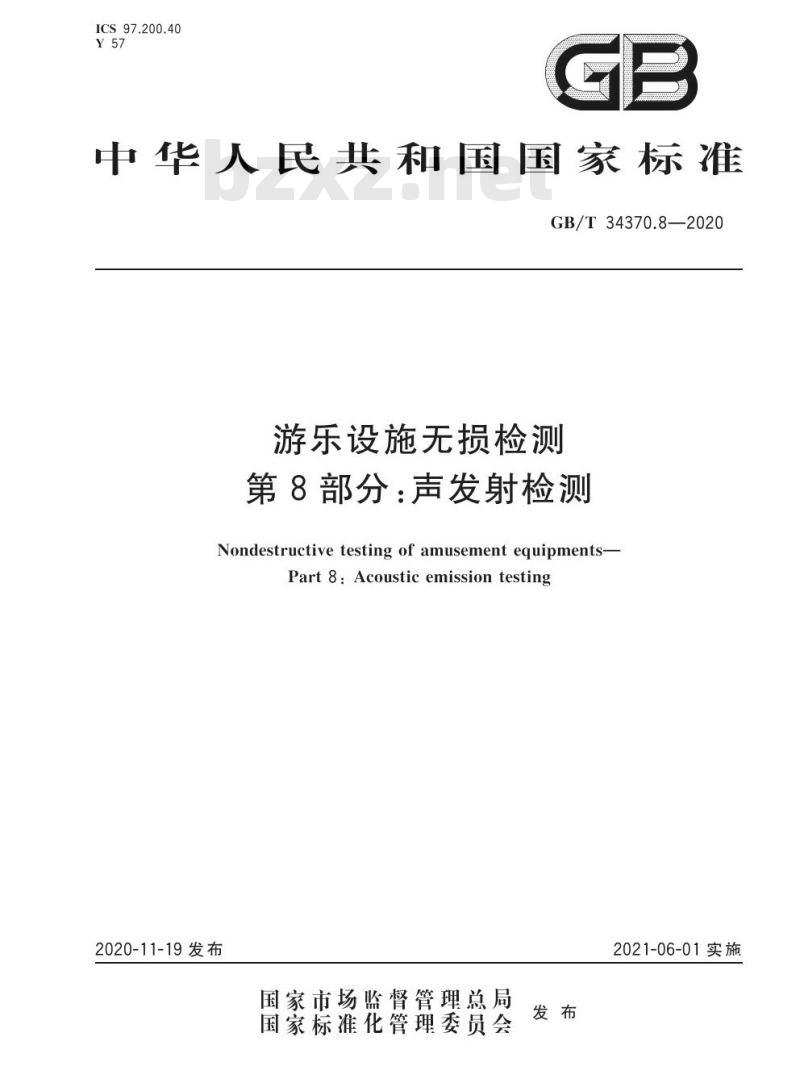

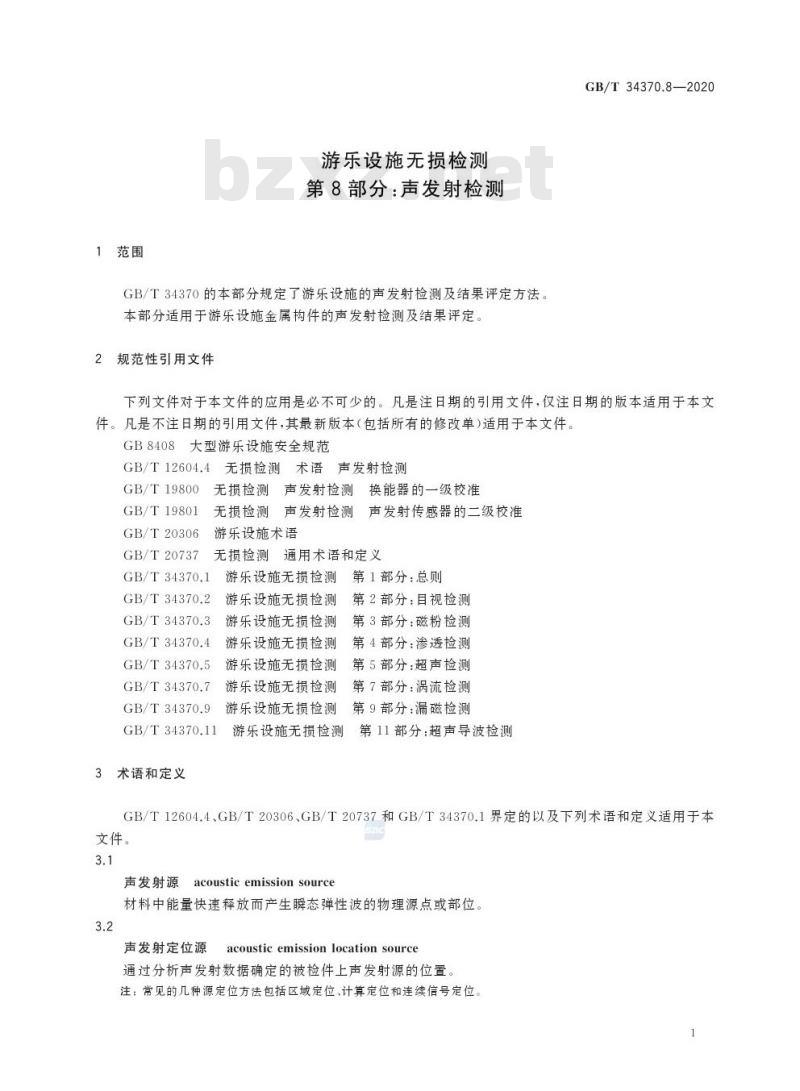

GB/T 34370.8—2020 ICS 97.200.40 Y57 中华人民共和国国家标准 GB/T 34370.8—2020 游乐设施无损检测 第8部分：声发射检测 Nondestructive Testing of Amusement Equipments—Part 8: Acoustic Emission Testing 2020-11-19发布 2021-06-01实施 国家市场监督管理总局 国家标准化管理委员会 发布 前言 GB/T 34370《游乐设施无损检测》分为以下11个部分： 第1部分：总则； 第2部分：目视检测； 第3部分：磁粉检测； 第4部分：渗透检测； 第5部分：超声检测； 第6部分：射线检测； 第7部分：涡流检测； 第8部分：声发射检测； 第9部分：漏磁检测； 第10部分：磁记忆检测； 第11部分：超声导波检测。 本部分为GB/T 34370的第8部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分由全国索道与游乐设施标准化技术委员会（SAC/TC250）提出并归口。 本部分起草单位：中国特种设备检测研究院、安徽华工智能科技研究院有限公司、北京科海恒生科技有限公司、清诚声发射研究（广州）有限公司、河北大学、广东长隆集团有限公司、山东科捷工程检测有限公司。 本部分主要起草人：吴占稳、张君娇、沈永娜、沈功田、苑一琳、刘然、陈谋财、刘时风、张文君、周伟、刘渊、林伟明、李寰、梁玉梅、王尊祥、张扬扬。 1 范围 GB/T 34370的本部分规定了游乐设施的声发射检测及结果评定方法。 本部分适用于游乐设施金属构件的声发射检测及结果评定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 8408 大型游乐设施安全规范 GB/T 12604.4 无损检测术语 声发射检测 GB/T 19800 无损检测 声发射检测 换能器的一级校准 GB/T 19801 无损检测 声发射检测 声发射传感器的二级校准 GB/T 20306 游乐设施术语 GB/T 20737 无损检测 通用术语和定义 GB/T 34370.1 游乐设施无损检测 第1部分：总则 GB/T 34370.2 游乐设施无损检测 第2部分：目视检测 GB/T 34370.3 游乐设施无损检测 第3部分：磁粉检测 GB/T 34370.4 游乐设施无损检测 第4部分：渗透检测 GB/T 34370.5 游乐设施无损检测 第5部分：超声检测 GB/T 34370.7 游乐设施无损检测 第7部分：涡流检测 GB/T 34370.9 游乐设施无损检测 第9部分：漏磁检测 GB/T 34370.11 游乐设施无损检测 第11部分：超声导波检测 3 术语和定义 GB/T 12604.4、GB/T 20306、GB/T 20737和GB/T 34370.1界定的以及下列术语和定义适用于本文件。 3.1 声发射源（Acoustic Emission Source） 材料中能量快速释放而产生瞬态弹性波的物理源点或部位。 3.2 声发射定位源（Acoustic Emission Location Source） 通过分析声发射数据确定的被检件上声发射源的位置。 注：常见的源定位方法包括区域定位、计算定位和连续信号定位。 3.3 活性（Activity） 声发射源的事件数随加载过程或时间变化的程度。 3.4 强度（Intensity） 声发射源事件所释放的平均弹性能量。 3.5 活性缺陷（Active Defect） 因载荷作用而产生瞬态弹性波释放的缺陷。 4 方法概要 4.1 声发射检测是在游乐设施加载过程中，通过在构件表面布置声发射传感器，接收构件中活性缺陷产生的声波并将其转换成电信号，通过检测系统进行信号采集、处理、显示、记录和分析，从而确定声发射源的位置并评定其等级。 4.2 根据检测出的声发射源综合等级划分结果，决定是否采用其他无损检测方法进行复验。 5 安全要求 本章未列出进行检测时所有可能的安全要求。检测人员在实施检测时，应遵守相关安全规范和现场安全管理要求，采取必要的安全防护措施。 6 人员要求 检测人员应具备相应的声发射检测专业知识和技能，熟悉游乐设施结构特点及相关检测标准要求，并取得相应资格后方可从事检测工作。 7 检测系统 检测系统应包括声发射传感器、前置放大器、数据采集系统、分析软件及辅助设备。系统性能应满足附录A规定的要求。 8 检测工艺规程 检测前应根据设备结构特点、运行工况和检测目的制定检测工艺规程，明确检测范围、传感器布置方式、加载条件、数据采集参数及结果评定方法。 9 检测 按照规定的检测工艺进行传感器安装、系统校验、加载监测、数据采集和分析处理，确保检测数据真实、有效、可追溯。 10 检测结果评定 根据声发射源的位置、活性、强度及综合等级，对检测结果进行评定，并结合设备结构特点和运行状态分析缺陷风险。 11 声发射源的复检 对检测中发现的重要声发射源或疑似缺陷区域，应采用适当的无损检测方法进行复检和验证，以进一步确认缺陷性质、范围和危害程度。 12 声发射检测报告 检测完成后应出具声发射检测报告，内容应包括被检设备信息、检测条件、检测系统配置、检测过程、检测结果、评定结论及复检建议等。 附录A（规范性附录） 声发射检测系统性能要求。 附录B（资料性附录） 传感器布置图。
