【HG化工标准】 代替 HG/T 2267-1992 纯碱铸铁塔通用技术条件

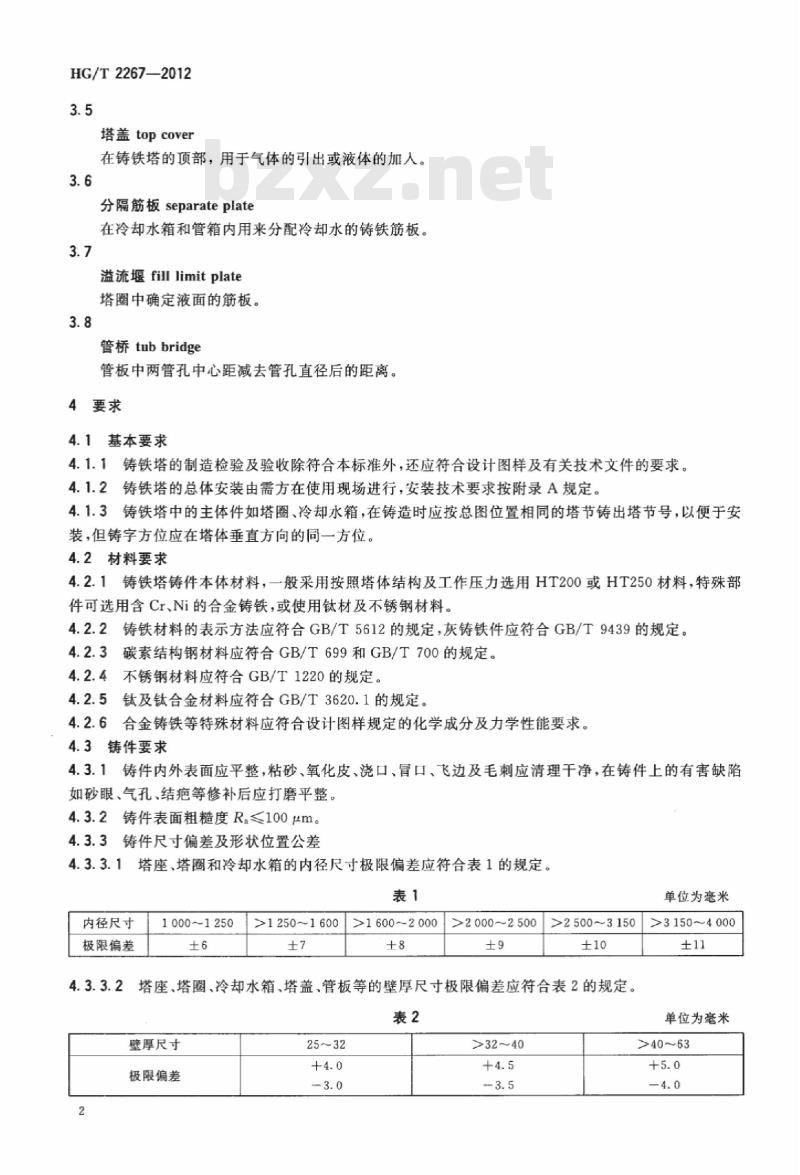

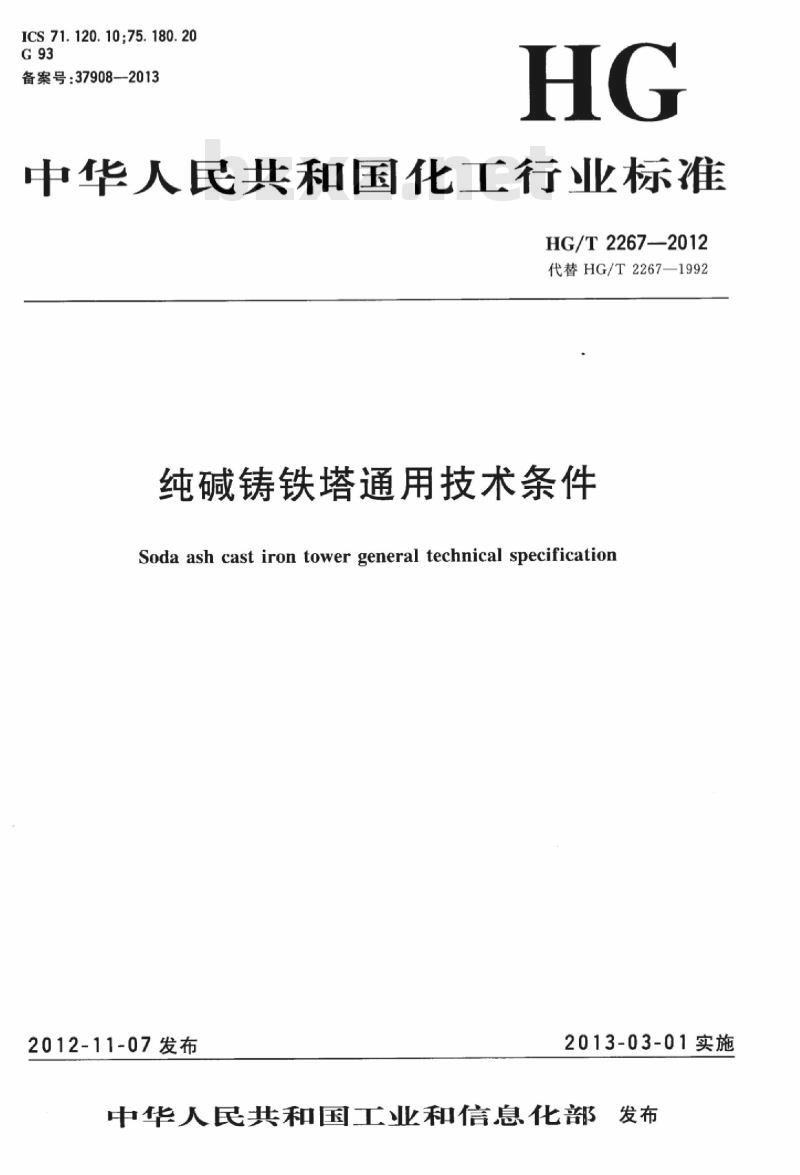

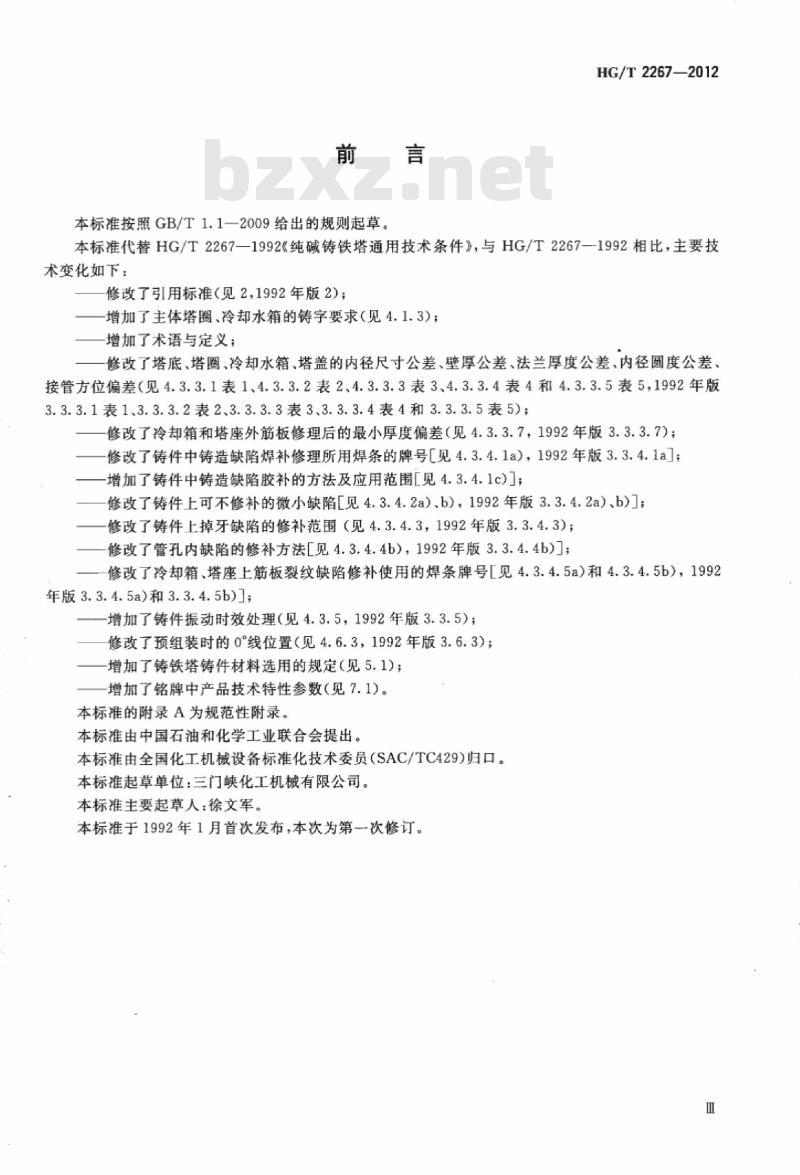

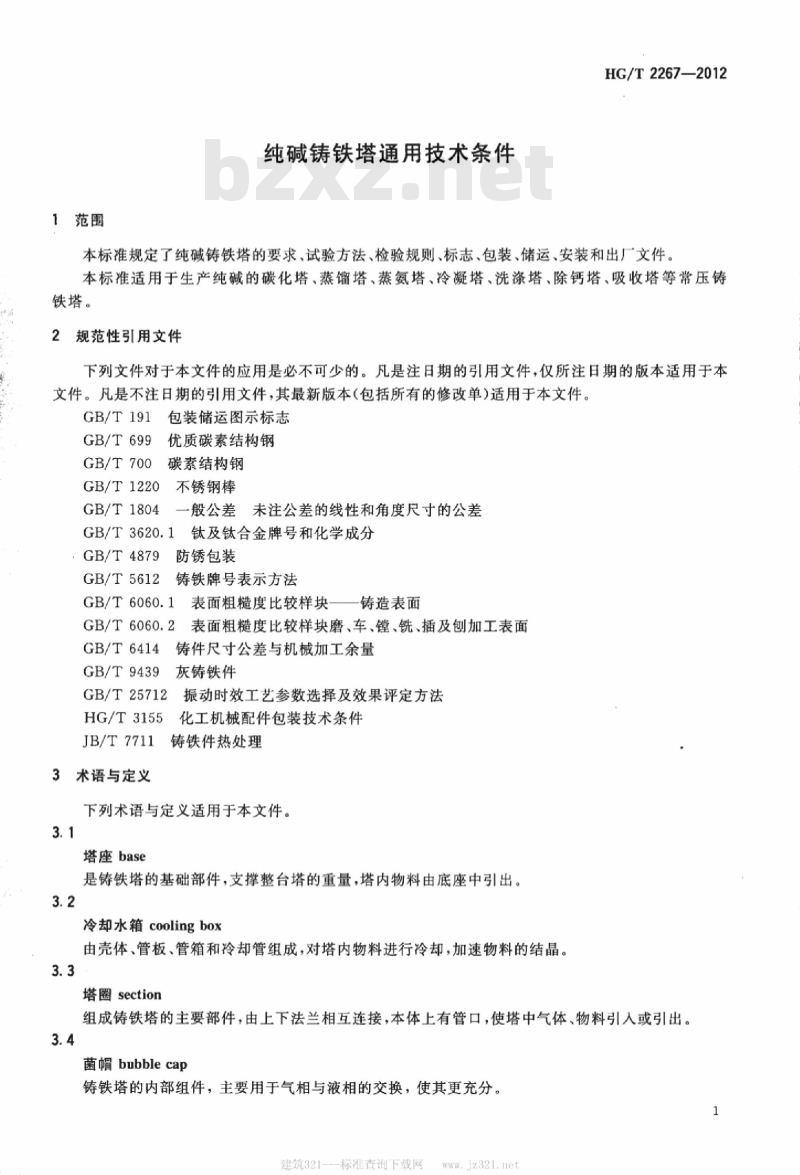

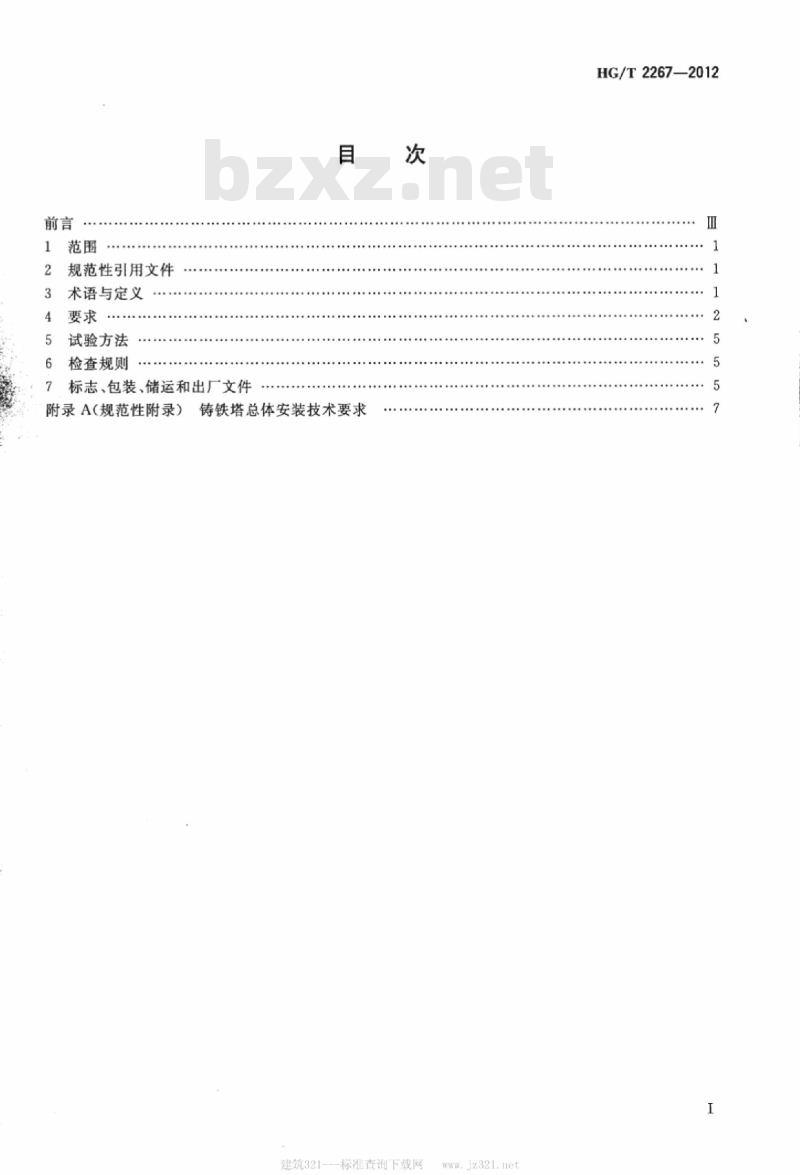

HG/T 2267—2012 ICS 71.120.10；75.180.20 G93 备案号：37908—2013 中华人民共和国化工行业标准 HG/T 2267—2012 代替 HG/T 2267—1992 纯碱铸铁塔通用技术条件 Soda Ash Cast Iron Tower General Technical Specification 2012-11-07 发布 2013-03-01 实施 中华人民共和国工业和信息化部 发布 目录 前言 1 范围 2 规范性引用文件 3 术语与定义 4 要求 5 试验方法 6 检验规则 7 标志、包装、储运和出厂文件 附录A（规范性附录）铸铁塔总体安装技术要求 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替HG/T 2267—1992《纯碱铸铁塔通用技术条件》。与HG/T 2267—1992相比，主要技术变化如下： — 修改了引用标准（见第2章，1992年版第2章）； — 增加了主体塔圈、冷却水箱的铸字要求（见4.1.3）； — 增加了术语与定义； — 修改了塔底、塔圈、冷却水箱、塔盖的内径尺寸公差、壁厚公差、法兰厚度公差、内径圆度公差、接管方位偏差（见4.3.3.1表1、4.3.3.2表2、4.3.3.3表3、4.3.3.4表4和4.3.3.5表5）； — 修改了冷却箱和塔座外筋板修理后的最小厚度偏差； — 修改了铸件中铸造缺陷焊补修理所用焊条的牌号； — 增加了铸件中铸造缺陷胶补的方法及应用范围； — 修改了铸件上可不修补的微小缺陷； — 修改了铸件上掉牙缺陷的修补范围； — 修改了管孔内缺陷的修补方法； — 修改了冷却箱、塔座上筋板裂纹缺陷修补使用的焊条牌号； — 增加了铸件振动时效处理； — 修改了预组装时的0°线位置； — 增加了铸铁塔铸件材料选用的规定； — 增加了铭牌中产品技术特性参数。 本标准的附录A为规范性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国化工机械设备标准化技术委员会（SAC/TC 429）归口。 本标准起草单位：三门峡化工机械有限公司。 本标准主要起草人：徐文军。 本标准于1992年1月首次发布，本次为第一次修订。 1 范围 本标准规定了纯碱铸铁塔的要求、试验方法、检验规则、标志、包装、储运、安装和出厂文件。 本标准适用于生产纯碱的碳化塔、蒸馏塔、蒸氨塔、冷凝塔、洗涤塔、除钙塔、吸收塔等常压铸铁塔。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191《包装储运图示标志》 GB/T 699《优质碳素结构钢》 GB/T 700《碳素结构钢》 GB/T 1220《不锈钢棒》 GB/T 1804《一般公差 未注公差的线性和角度尺寸的公差》 GB/T 3620.1《钛及钛合金牌号和化学成分》 GB/T 4879《防锈包装》 GB/T 5612《铸铁牌号表示方法》 GB/T 6060.1《表面粗糙度比较样块 铸造表面》 GB/T 6060.2《表面粗糙度比较样块 磨、车、镗、铣、插及刨加工表面》 GB/T 6414《铸件尺寸公差与机械加工余量》 GB/T 9439《灰铸铁件》 GB/T 25712《振动时效工艺参数选择及效果评定方法》 HG/T 3155《化工机械配件包装技术条件》 JB/T 7711《铸铁件热处理》 3 术语与定义 下列术语与定义适用于本文件。 3.1 塔座（Base） 铸铁塔的基础部件，用于支撑整台塔的重量，塔内物料由塔座中引出。 3.2 冷却水箱（Cooling Box） 由壳体、管板、管箱和冷却管组成，对塔内物料进行冷却，加速物料结晶。 3.3 塔圈（Section） 组成铸铁塔的主要部件，由上下法兰相互连接，本体设有管口，使塔内气体和物料引入或引出。 3.4 菌帽（Bubble Cap） 铸铁塔的内部构件。
