【HG化工标准】 代替 HG/T 2021-1991 耐高温润滑油 O 形橡胶密封圈

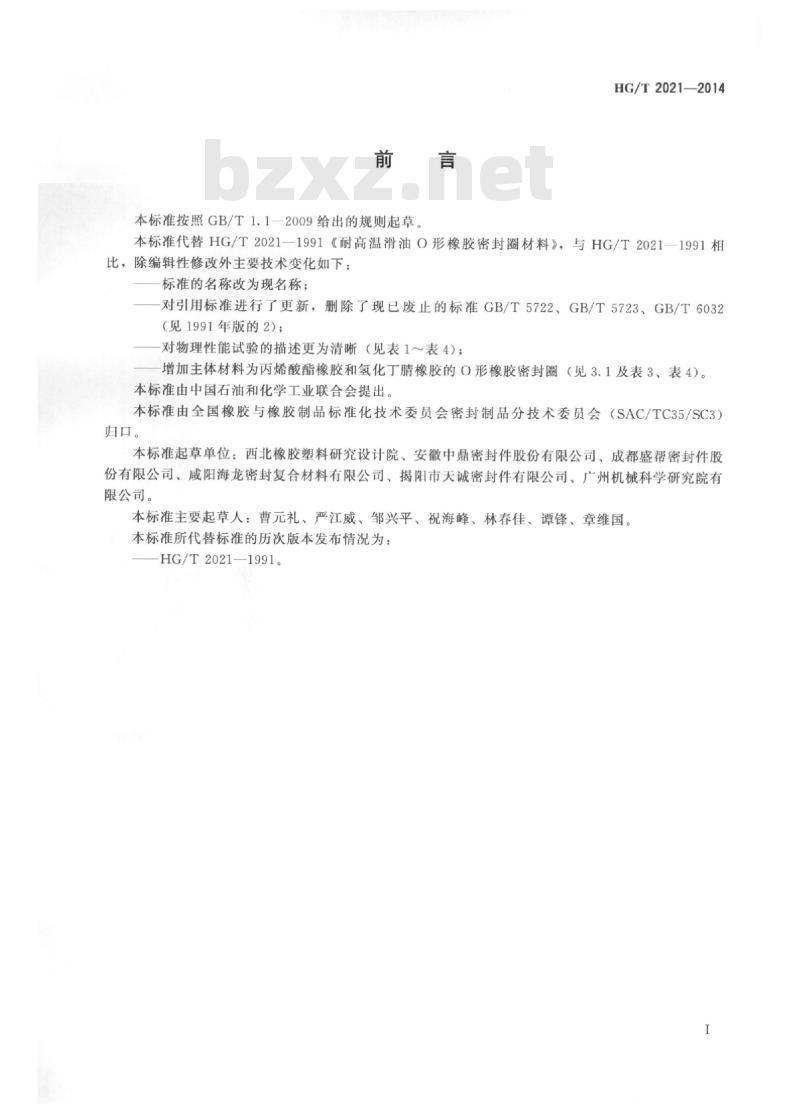

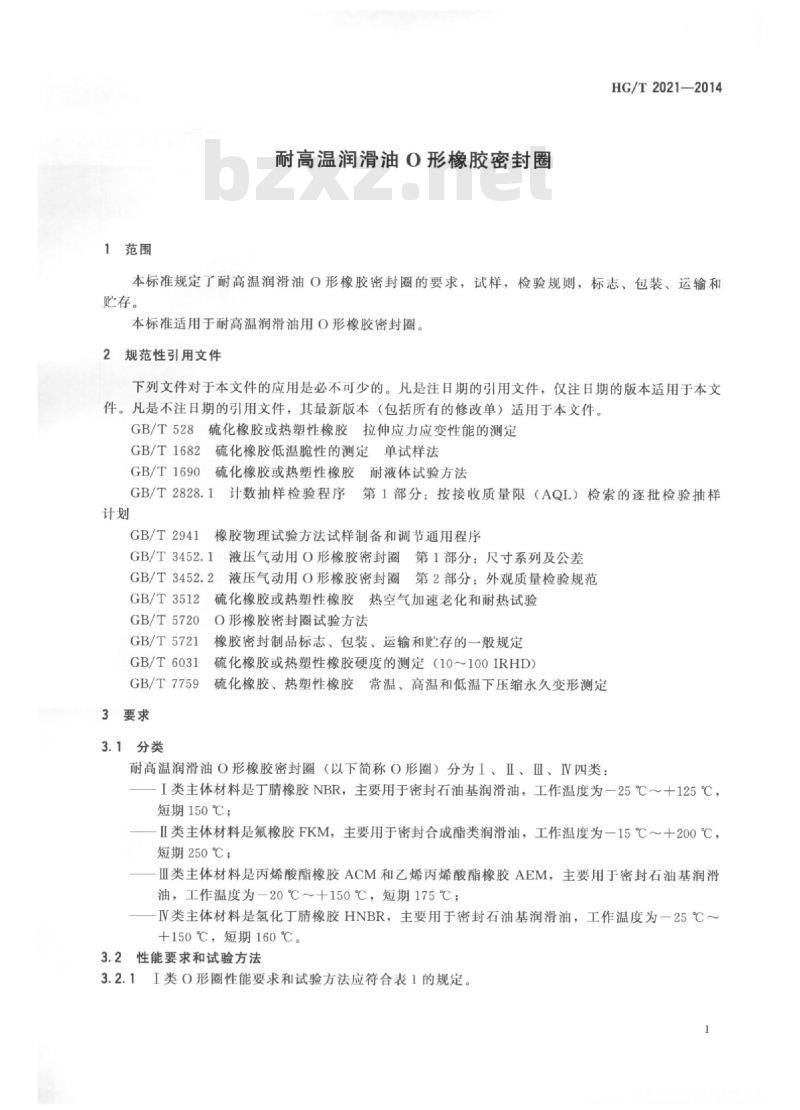

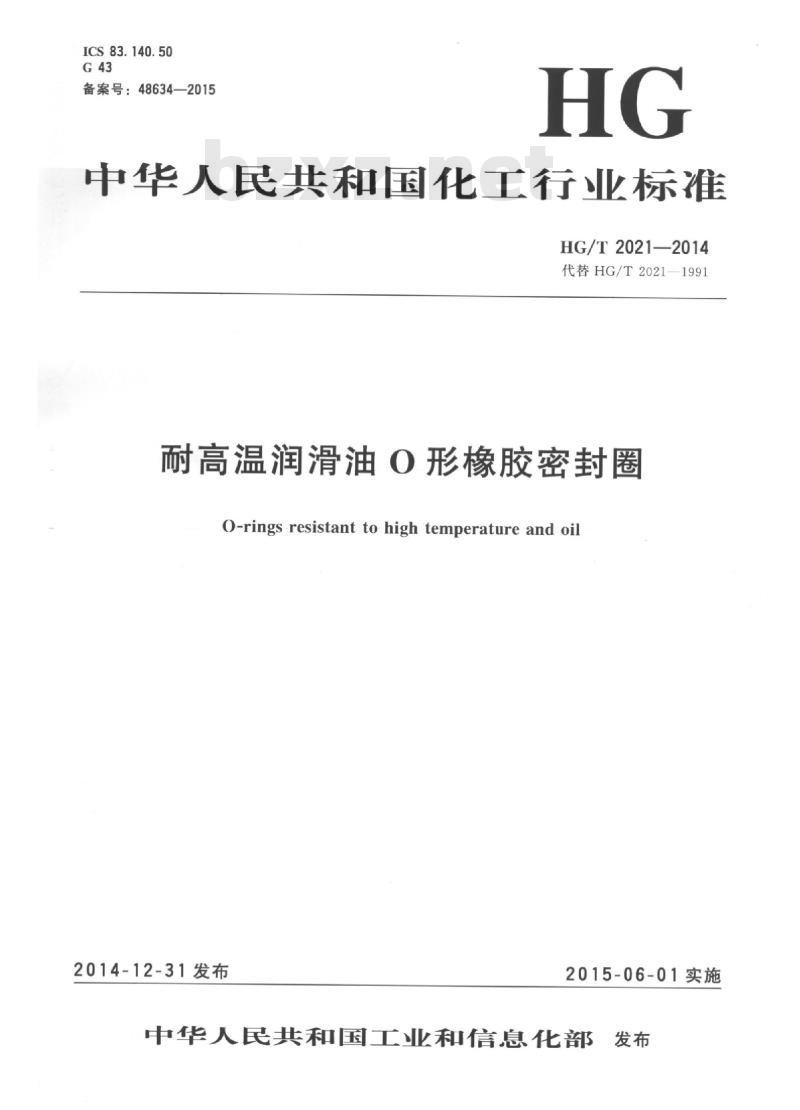

ICS 83.140.50 G43 备案号：48634—2015 HG 中华人民共和国化工行业标准 HG/T 2021—2014 代替HG/T 2021—1991 耐高温润滑油O形橡胶密封圈 O-rings Resistant to High Temperature and Oil 2014-12-31发布 2015-06-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替HG/T 2021—1991《耐高温润滑油O形橡胶密封圈材料》。与HG/T 2021—1991相比，除编辑性修改外，主要技术变化如下： ——标准名称改为现名称； ——对引用标准进行了更新，删除了现已废止的标准GB/T 5722、GB/T 5723、GB/T 6032； ——对物理性能试验的描述更加清晰； ——增加主体材料为丙烯酸酯橡胶和氢化丁腈橡胶的O形橡胶密封圈。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会密封制品分技术委员会（SAC/TC35/SC3）归口。 本标准起草单位：西北橡胶塑料研究设计院、安徽中鼎密封件股份有限公司、成都盛帮密封件股份有限公司、咸阳海龙密封复合材料有限公司、揭阳市天诚密封件有限公司、广州机械科学研究院有限公司。 本标准主要起草人：曹元礼、严江威、邹兴平、祝海峰、林春佳、谭锋、章维国。 本标准所代替标准的历次版本发布情况为：HG/T 2021—1991。 1 范围 本标准规定了耐高温润滑油O形橡胶密封圈的要求、试样、检验规则、标志、包装、运输和贮存。 本标准适用于耐高温润滑油用O形橡胶密封圈。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 1682 硫化橡胶低温脆性的测定 单试样法 GB/T 1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2941 橡胶物理试验方法试样制备和调节通用程序 GB/T 3452.1 液压气动用O形橡胶密封圈 第1部分：尺寸系列及公差 GB/T 3452.2 液压气动用O形橡胶密封圈 第2部分：外观质量检验规范 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 5720 O形橡胶密封圈试验方法 GB/T 5721 橡胶密封制品标志、包装、运输和贮存的一般规定 GB/T 6031 硫化橡胶或热塑性橡胶硬度的测定（10～100 IRHD） GB/T 7759 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 3 要求 3.1 分类 耐高温润滑油O形橡胶密封圈（以下简称O形圈）分为I、II、III、IV四类： I类：主体材料为丁腈橡胶（NBR），主要用于密封石油基润滑油，工作温度为－25℃～＋125℃，短期可达150℃。 II类：主体材料为氟橡胶（FKM），主要用于密封合成酯类润滑油，工作温度为－15℃～＋200℃，短期可达250℃。 III类：主体材料为丙烯酸酯橡胶（ACM）和乙烯丙烯酸酯橡胶（AEM），主要用于密封石油基润滑油，工作温度为－20℃～＋150℃，短期可达175℃。 IV类：主体材料为氢化丁腈橡胶（HNBR），主要用于密封石油基润滑油，工作温度为－25℃～＋150℃，短期可达160℃。 3.2 性能要求和试验方法 3.2.1 I类O形圈性能要求和试验方法应符合表1的规定。 表1 I类O形圈性能要求和试验方法 硬度60±5 IRHD： ——拉伸强度：≥10 MPa； ——拉断伸长率：≥300%； ——压缩永久变形（125℃，22 h）：≤45%； ——1#标准油中（150℃，70 h）：硬度变化－5～＋10 IRHD；体积变化率－8%～＋6%； ——热空气老化（125℃，70 h）：硬度变化0～＋10 IRHD；拉伸强度变化率≤15%；拉断伸长率变化率≤35%； ——低温脆性：不高于－25℃。 硬度70±5 IRHD： ——拉伸强度：≥11 MPa； ——拉断伸长率：≥250%； ——压缩永久变形（125℃，22 h）：≤40%； ——1#标准油中（150℃，70 h）：硬度变化－5～＋10 IRHD；体积变化率－8%～＋6%； ——热空气老化（125℃，70 h）：硬度变化0～＋10 IRHD；拉伸强度变化率≤15%；拉断伸长率变化率≤35%； ——低温脆性：不高于－25℃。 硬度80±5 IRHD： ——拉伸强度：≥11 MPa； ——拉断伸长率：≥150%； ——压缩永久变形（125℃，22 h）：≤40%。 注：如需更低的低温脆性要求，可由供需双方协商确定。 3.2.2 II类O形圈性能要求和试验方法应符合表2的规定。
