【GB国家标准】 汽车用碳纤维复合材料覆盖部件通用技术要求

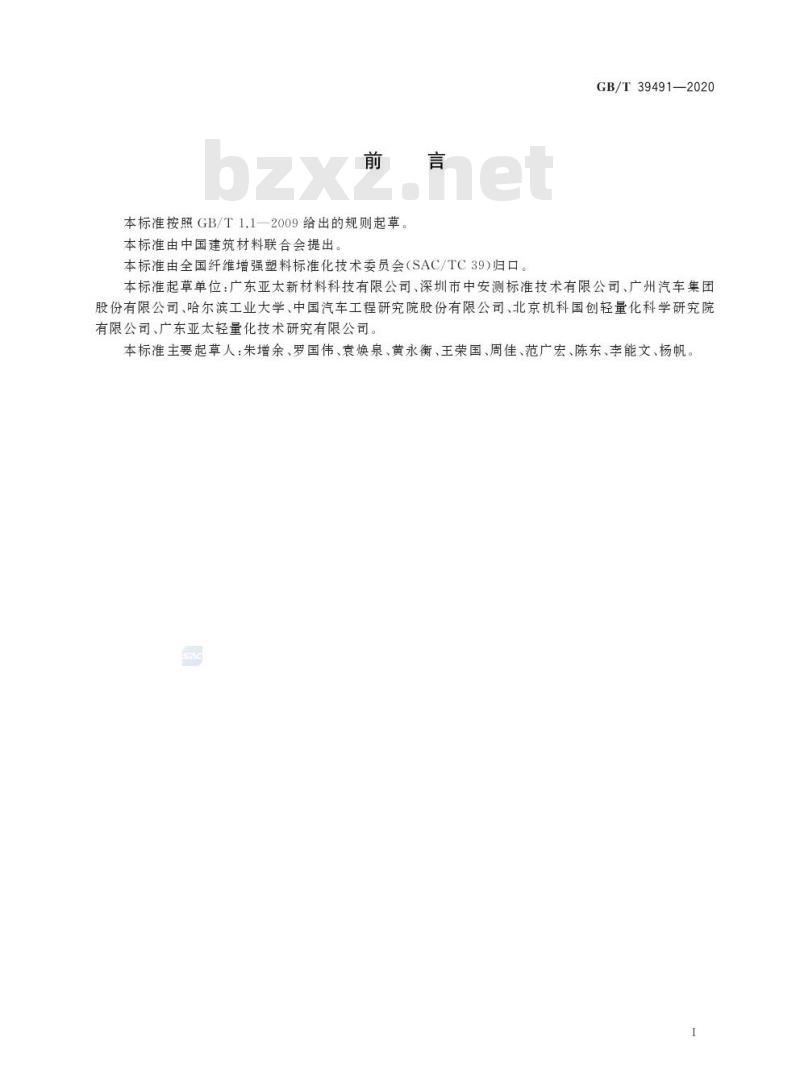

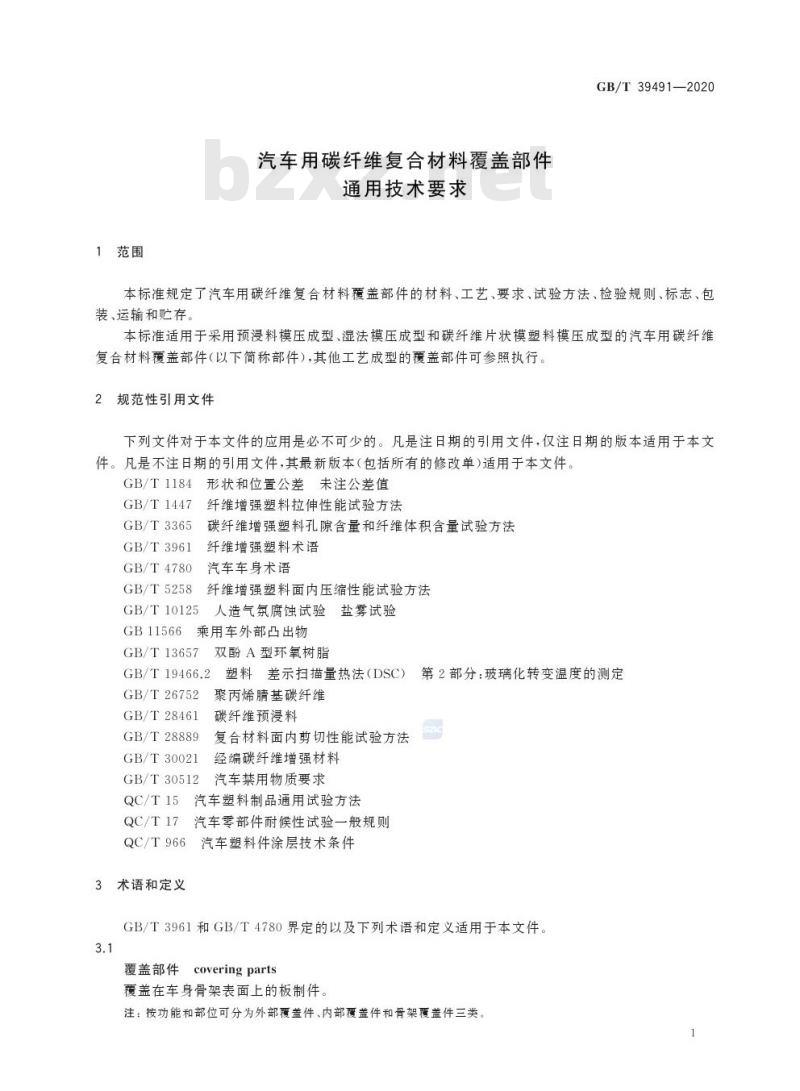

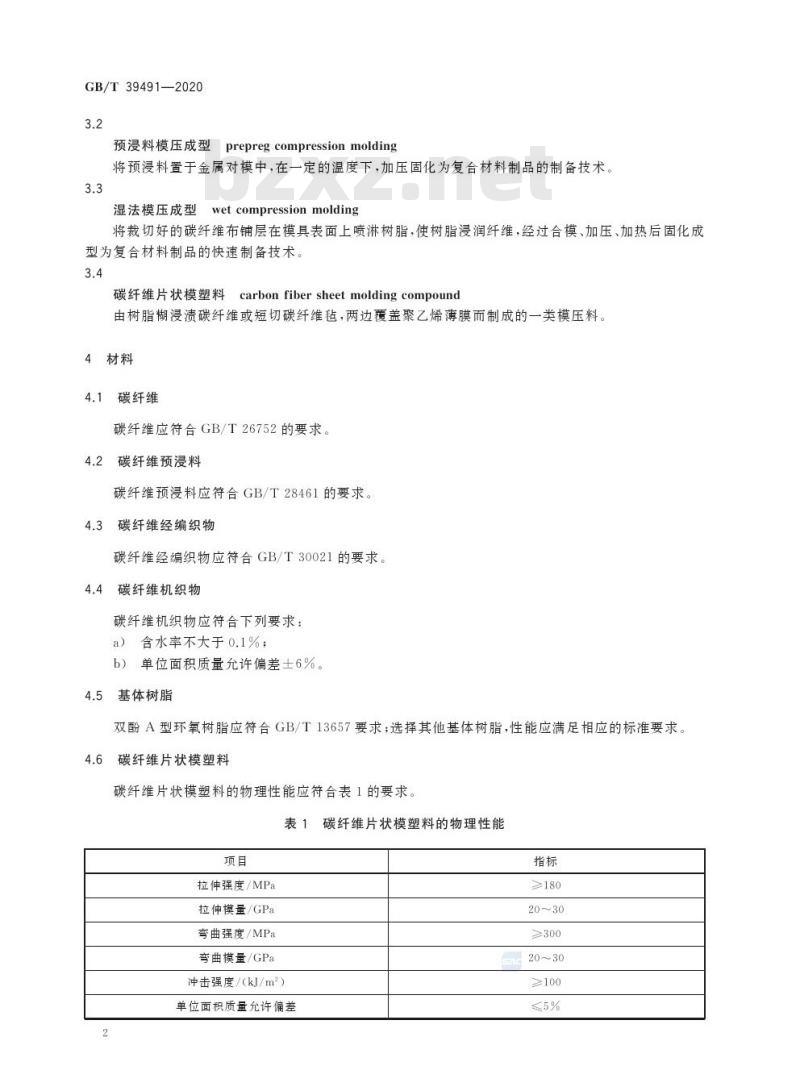

ICS 83.120 Q23 GB 中华人民共和国国家标准 GB/T39491—2020 汽车用碳纤维复合材料覆盖部件通用技术要求 General technical requirements of carbon fiber composites covering parts for automobiles 2020-11-19 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-10-01 实施 前言 本标准按照 GB/T1.1-2009 给出的规则起草，由中国建筑材料联合会提出，全国纤维增强塑料标准化技术委员会（SAC/TC39）归口。本标准起草单位包括广东亚太新材料科技有限公司、深圳市中安测标准技术有限公司、广州汽车集团股份有限公司、哈尔滨工业大学、中国汽车工程研究院股份有限公司、北京机科国创轻量化科学研究院有限公司、广东亚太轻量化技术研究有限公司等单位。本标准主要起草人略。 1 范围 本标准规定了汽车用碳纤维复合材料覆盖部件的材料、工艺、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于采用预浸料模压成型、湿法模压成型和碳纤维片状模塑料模压成型的汽车用碳纤维复合材料覆盖部件（以下简称部件），其他工艺成型的覆盖部件可参照执行。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。主要引用标准包括 GB/T1184、GB/T1447、GB/T3365、GB/T3961、GB/T4780、GB/T5258、GB/T10125、GB11566、GB/T13657、GB/T19466.2、GB/T26752、GB/T28461、GB/T28889、GB/T30021、GB/T30512，以及 QC/T15、QC/T17、QC/T966 等。 3 术语和定义 GB/T3961 和 GB/T4780 界定的以及下列术语适用于本标准。 3.1 覆盖部件 covering parts 覆盖在车身骨架表面上的板制件，按功能和部位分为外部覆盖件、内部覆盖件和骨架覆盖件。 3.2 预浸料模压成型 prepreg compression molding 将预浸料置于金属模中，在一定温度下加压固化为复合材料制品的制备技术。 3.3 湿法模压成型 wet compression molding 将裁切好的碳纤维布铺层在模具表面上喷淋树脂，使树脂浸润纤维，经过合模、加压、加热固化成型为复合材料制品的快速制备技术。 3.4 碳纤维片状模塑料 carbon fiber sheet molding compound 由树脂糊浸渍碳纤维或短切碳纤维毡，两边覆盖聚乙烯薄膜制成的一类模压料。 4 材料 4.1 碳纤维 应符合 GB/T26752 的要求。 4.2 碳纤维预浸料 应符合 GB/T28461 的要求。 4.3 碳纤维经编织物 应符合 GB/T30021 的要求。 4.4 碳纤维机织物 要求：含水率不大于0.1%；单位面积质量允许偏差±6%。 4.5 基体树脂 双酚A型环氧树脂应符合 GB/T13657 的要求；选择其他基体树脂，性能应满足相应标准要求。 4.6 碳纤维片状模塑料物理性能 拉伸强度 ≥180 MPa，拉伸模量 20~30 GPa，弯曲强度 >300 MPa，弯曲模量 20~30 GPa，冲击强度 ≥100 kJ/m²，单位面积质量允许偏差 ±5%。 5 工艺 5.1 预浸料模压成型 应按设计文件进行铺层，铺层应对称均衡，并合理选择开始铺设纤维方向与顺序。
