【HG化工标准】 实心轮胎压力成型机

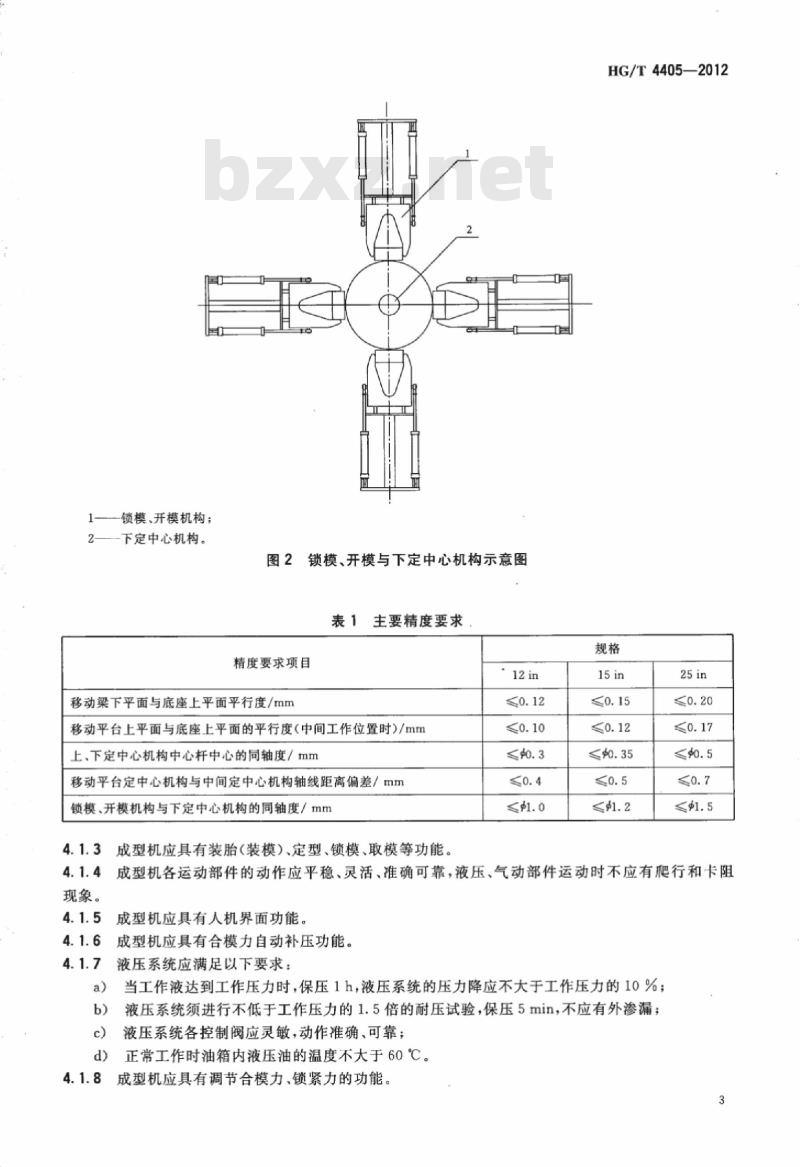

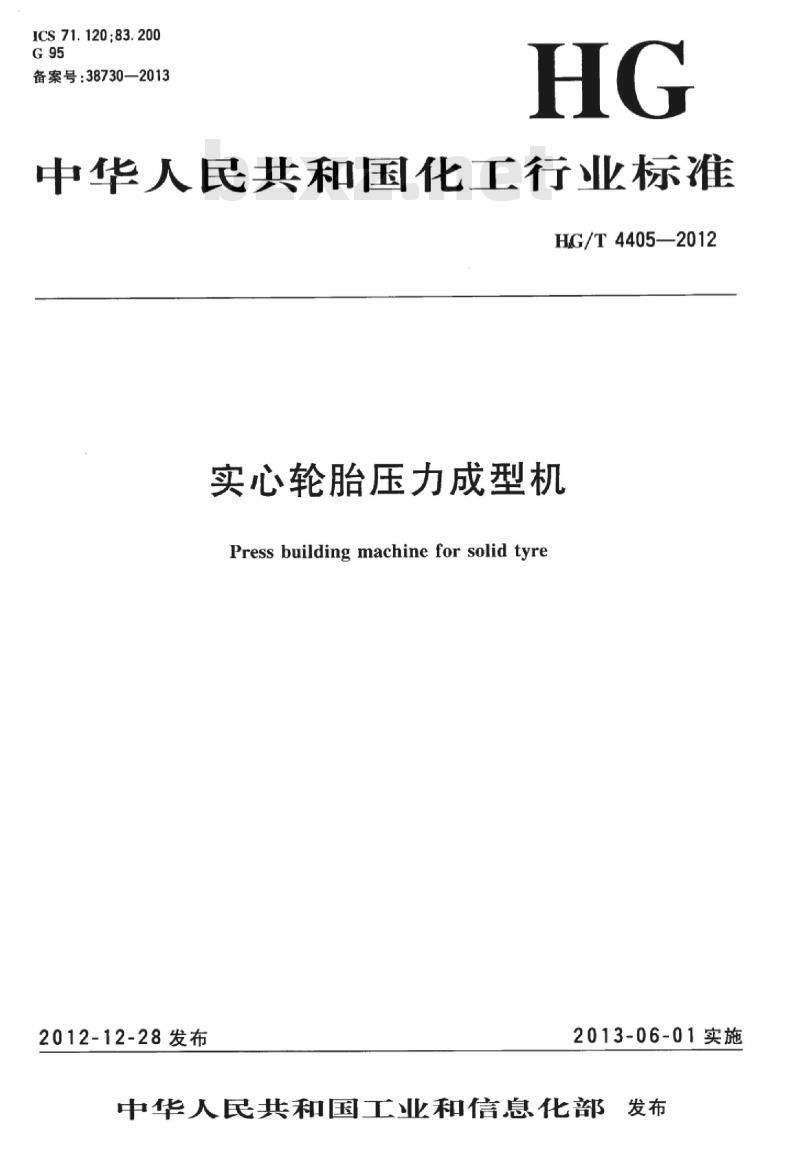

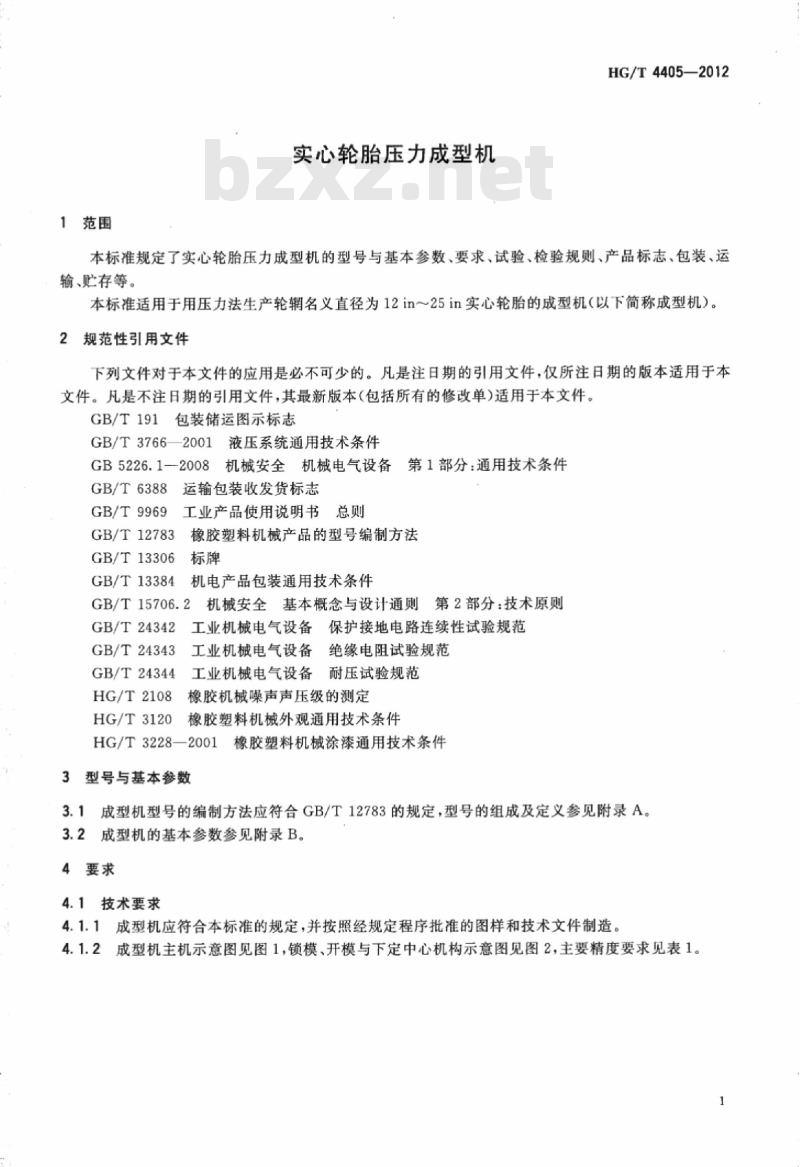

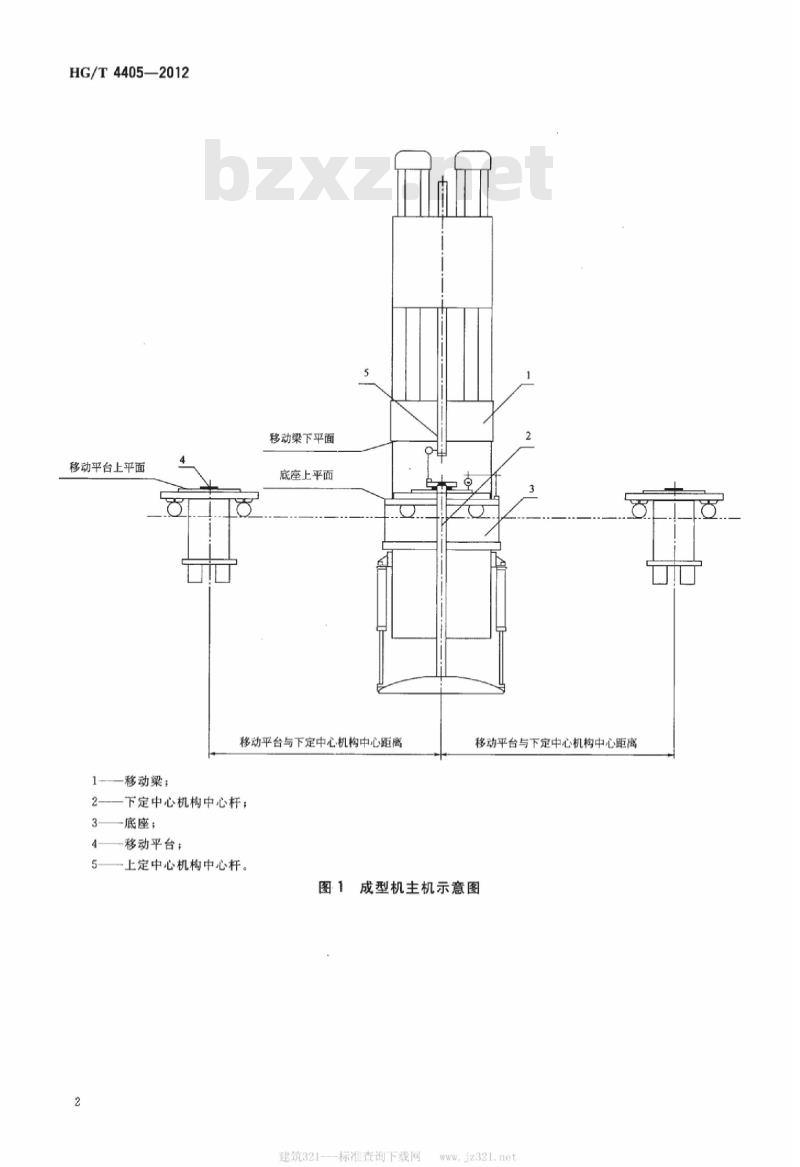

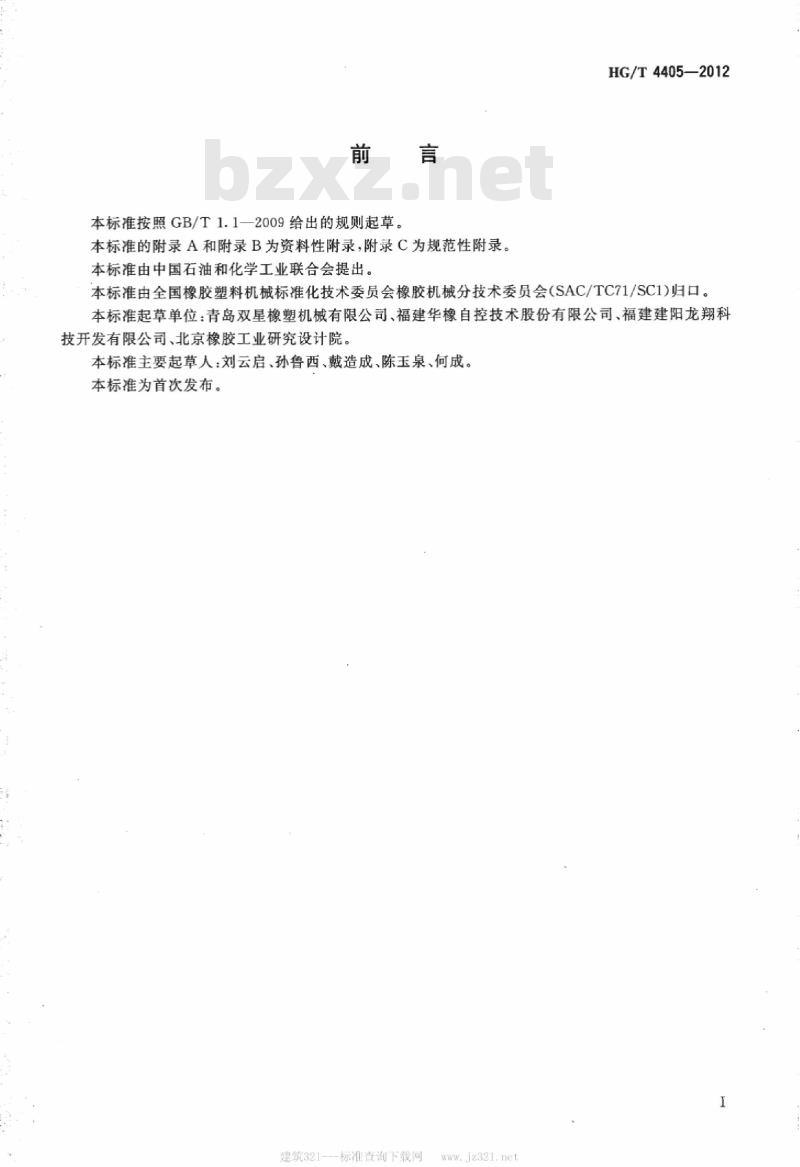

ICS 71.120; 83.200 G95 备案号：38730—2013 HG/T4405—2012 中华人民共和国化工行业标准 实心轮胎压力成型机 Press building machine for solid tyre 2012-12-28 发布 2013-06-01 实施 中华人民共和国工业和信息化部发布 本标准按照 GB/T1.1—2009 的规则起草。附录 A 和附录 B 为资料性附录，附录 C 为规范性附录。本标准由中国石油和化学工业联合会提出，由全国橡胶塑料机械标准化技术委员会橡胶机械分技术委员会（SAC/TC71/SC1）归口。 本标准起草单位：青岛双星橡塑机械有限公司、福建华橡自控技术股份有限公司、福建建阳龙翔科技开发有限公司、北京橡胶工业研究设计院。本标准主要起草人：刘云启、孙鲁西、戴造成、陈玉泉、何成。 1 范围 本标准规定了实心轮胎压力成型机的型号与基本参数、技术要求、试验、检验规则、产品标志、包装、运输及贮存。本标准适用于用压力法生产轮辋名义直径为12in～25in实心轮胎的成型机（以下简称成型机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少。凡注日期的引用文件，仅所注日期版本适用于本文件。凡不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件： - GB/T191 包装储运图示标志 - GB/T3766—2001 液压系统通用技术条件 - GB5226.1—2008 机械安全机械电气设备第1部分：通用技术条件 - GB/T6388 运输包装收发货标志 - GB/T9969 工业产品使用说明书总则 - GB/T12783 橡胶塑料机械产品型号编制方法 - GB/T13306 标牌 - GB/T13384 机电产品包装通用技术条件 - GB/T15706.2 机械安全基本概念与设计通则第2部分：技术原则 - GB/T24342 工业机械电气设备保护接地电路连续性试验规范 - GB/T24343 工业机械电气设备绝缘电阻试验规范 - GB/T24344 工业机械电气设备耐压试验规范 - HG/T2108 橡胶机械噪声声压级的测定 - HG/T3120 橡胶塑料机械外观通用技术条件 - HG/T3228—2001 橡胶塑料机械涂漆通用技术条件 3 型号与基本参数 3.1 成型机型号的编制方法应符合 GB/T12783 的规定，型号的组成及定义参见附录 A。 3.2 成型机的基本参数参见附录 B。 4 要求 4.1 技术要求 4.1.1 成型机应符合本标准规定，并按照经规定程序批准的图样和技术文件制造。 4.1.2 成型机主机示意图见图 1，锁模、开模与下定中心机构示意图见图 2，主要精度要求见表 1。 4.1.3 成型机应具有装胎（装模）、定型、锁模、取模等功能。 4.1.4 成型机各运动部件的动作应平稳、灵活、准确可靠，液压、气动部件运动时不应有爬行和卡阻现象。 4.1.5 成型机应具有人机界面功能。 4.1.6 成型机应具有合模力自动补压功能。液压系统应满足以下要求：当工作液达到工作压力时，保压 1h，压力降不大于工作压力的 10%；液压系统须进行不低于工作压力 1.5 倍的耐压试验，保压 5 min，无外渗漏；液压系统各控制阀应灵敏，动作准确可靠；正常工作时油箱内液压油温度不大于 60℃。 4.1.7 成型机应具有调节合模力、锁紧力的功能。 4.1.8 成型机应设有移动平台，移动平台（电机驱动）用于支持和调节轮胎模具位置。 表 1 主要精度要求 规格 | 移动梁下平面与底座上平面平行度/mm | 移动平台上平面与底座上平面的平行度（中间工作位置时）/mm | 上、下定中心机构中心杆中心的同轴度/mm | 移动平台定中心机构与中间定中心机构轴线距离偏差/mm | 锁模、开模机构与下定中心机构同轴度/mm 12 in | ≤0.12 | ≤0.10 | ≤0.3 | 0.4 | ≤0.5 15 in | ≤0.15 | ≤0.12 | ≤0.35 | 0.5 | ≤0.5 25 in | 0.20 | 0.17 | 0.5 | 0.7 | 0.5
