【HG化工标准】 太阳能热水器用聚氨酯硬泡组合聚醚

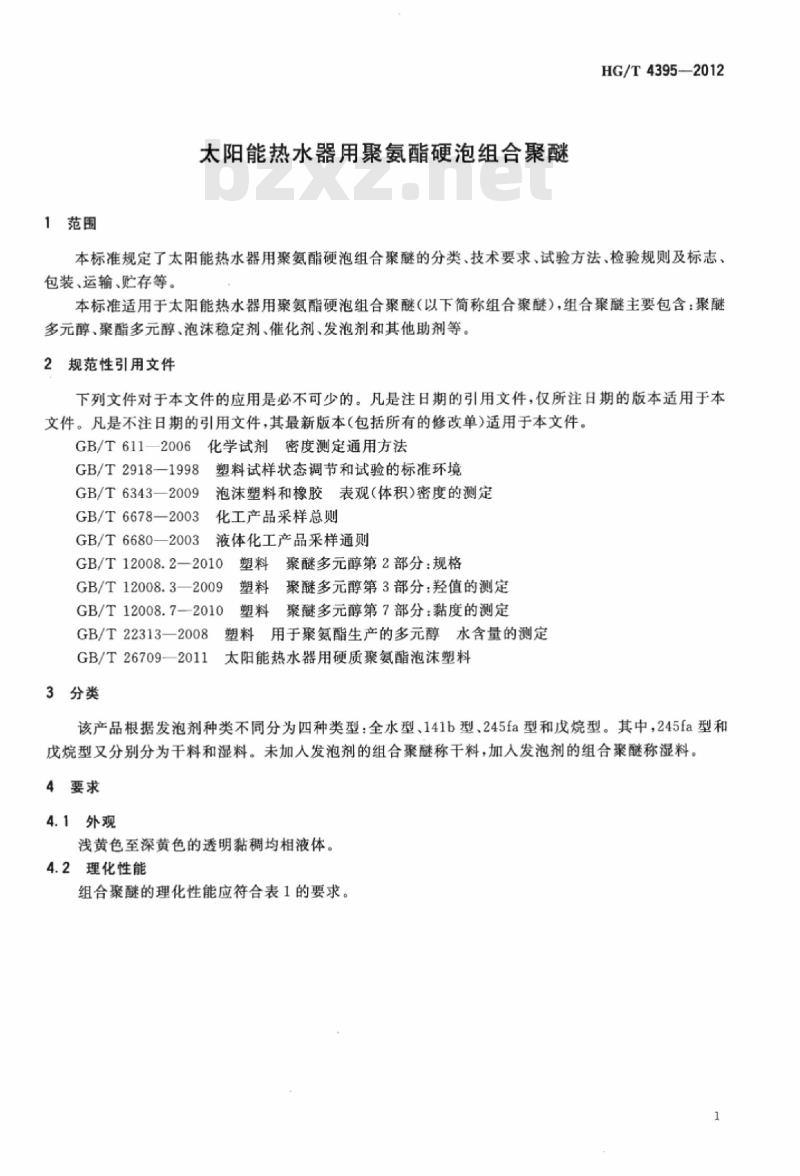

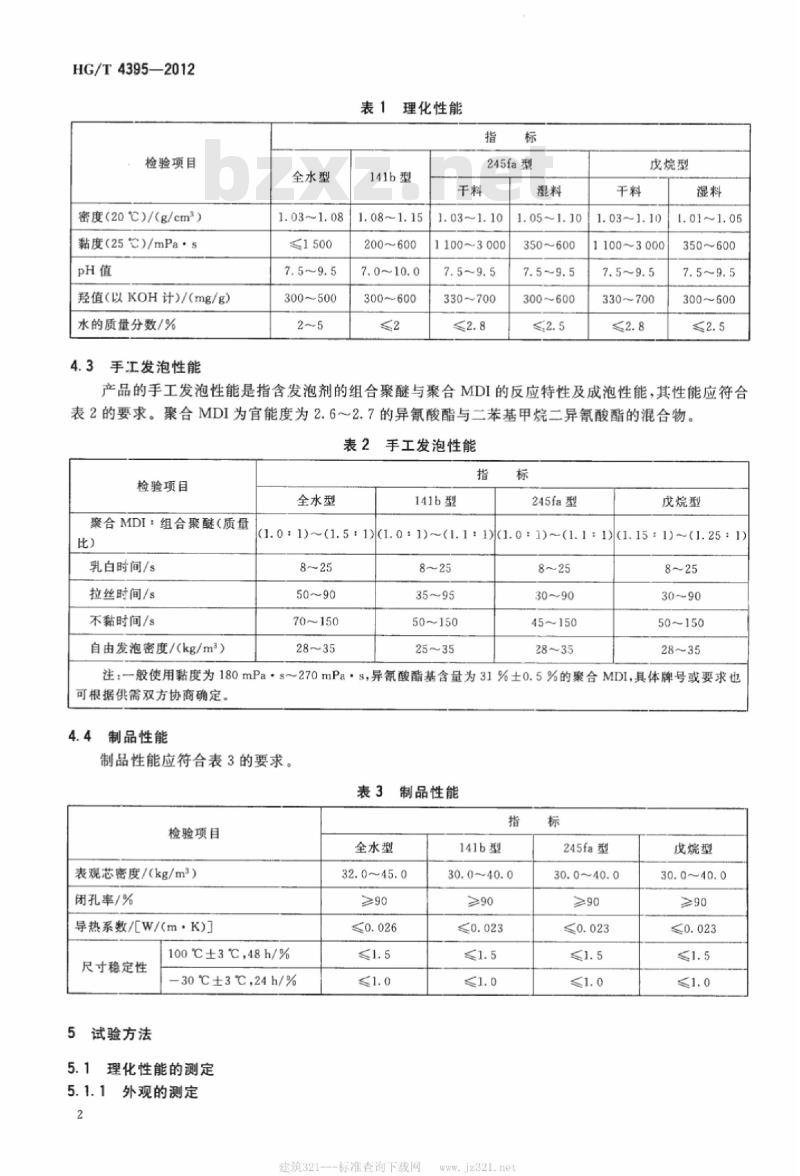

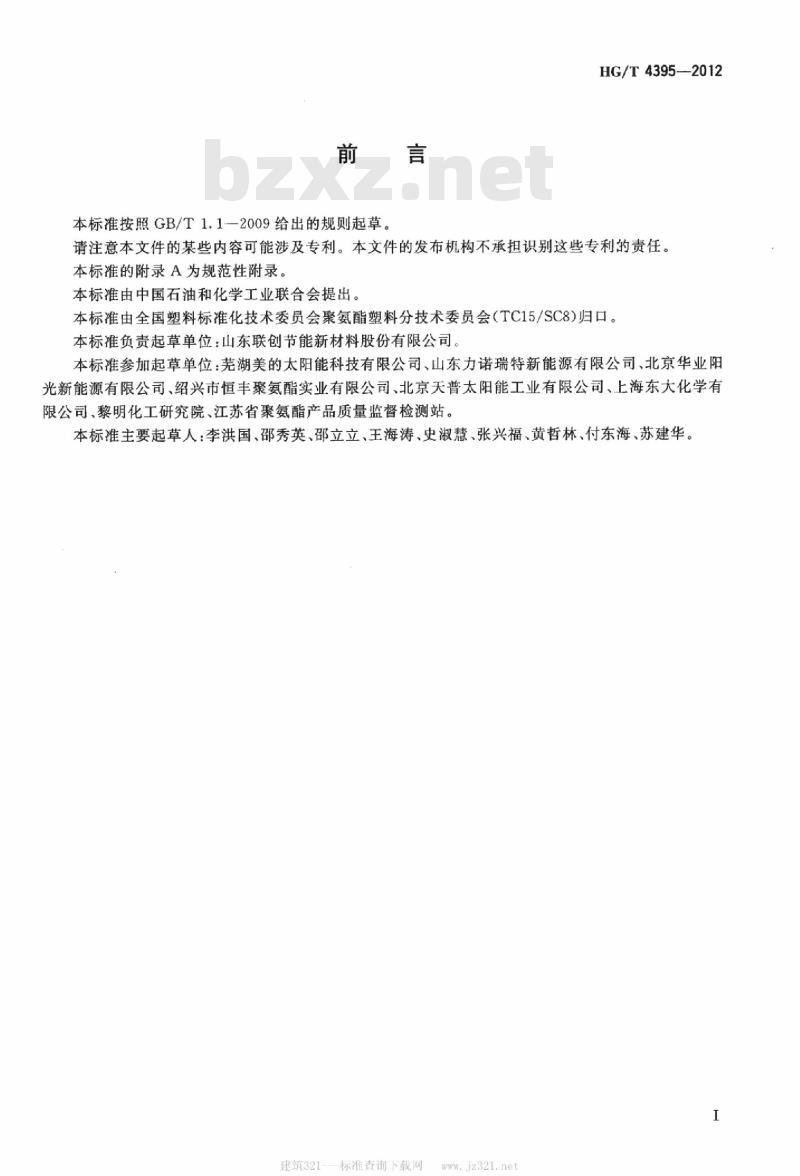

HG/T4395-2012 太阳能热水器用聚氨酯硬泡组合聚醚 中华人民共和国化工行业标准 发布：2012-12-28 实施：2013-06-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。本文件的某些内容可能涉及专利，发布机构不承担识别专利的责任。本标准附录A为规范性附录。本标准由中国石油和化学工业联合会提出，全国塑料标准化技术委员会聚氨酯塑料分技术委员会（TC15/SC8）归口。 起草单位：山东联创节能新材料股份有限公司；参加单位包括芜湖美的太阳能科技有限公司、山东力诺瑞特新能源有限公司、北京华业阳光新能源有限公司、绍兴市恒丰聚氨酯实业有限公司、北京天普太阳能工业有限公司、上海东大化学有限公司、黎明化工研究院、江苏省聚氨酯产品质量监督检测站。 主要起草人：李洪国、邵秀英、邵立立、王海涛、史淑慧、张兴福、黄哲林、付东海、苏建华。 1 范围 本标准规定了太阳能热水器用聚氨酯硬泡组合聚醚的分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于太阳能热水器用聚氨酯硬泡组合聚醚（以下简称组合聚醚），其主要组分包括聚醚多元醇、聚酯多元醇、泡沫稳定剂、催化剂、发泡剂及其他助剂。 2 规范性引用文件 本文件引用的标准包括： GB/T611—2006 化学试剂密度测定通用方法 GB/T2918—1998 塑料试样状态调节和试验标准环境 GB/T6343—2009 泡沫塑料和橡胶表观（体积）密度的测定 GB/T6678—2003 化工产品采样总则 GB/T6680—2003 液体化工产品采样通则 GB/T12008.2—2010 塑料聚醚多元醇第2部分规格 GB/T12008.3—2009 羟值的测定 GB/T12008.7—2010 黏度的测定 GB/T22313—2008 多元醇水含量的测定 GB/T26709—2011 太阳能热水器用硬质聚氨酯泡沫塑料 3 分类 产品按发泡剂种类分为四种类型：全水型、141b型、245fa型和戊烷型。其中245fa型和戊烷型又分为干料和湿料。未加入发泡剂的组合聚醚称为干料，加入发泡剂的称为湿料。 4 要求 4.1 外观 浅黄色至深黄色透明黏稠均相液体。 4.2 理化性能 组合聚醚理化性能按发泡类型不同分为以下指标： 全水型：密度1.03~1.08 g/cm³，黏度≤1500 mPa·s，pH值7.5~9.5，羟值300~500 mg/g，水分≤2.5% 141b型：密度1.08~1.15 g/cm³，黏度200~600 mPa·s，pH值7.0~10.0，羟值300~600 mg/g，水分≤2% 245fa型（干料）：密度1.03~1.10 g/cm³，黏度1100~3000 mPa·s，pH值7.5~9.5，羟值330~700 mg/g，水分≤2.8% 245fa型（湿料）：密度1.05~1.10 g/cm³，黏度350~600 mPa·s，pH值7.5~9.5，羟值300~600 mg/g，水分≤2.5% 戊烷型（干料）：密度1.03~1.10 g/cm³，黏度1100~3000 mPa·s，pH值7.5~9.5，羟值330~700 mg/g，水分≤2.8% 戊烷型（湿料）：密度1.01~1.06 g/cm³，黏度350~600 mPa·s，pH值7.5~9.5，羟值300~600 mg/g，水分≤2.5% 4.3 手工发泡性能 组合聚醚与聚合MDI反应形成泡沫，其性能应符合要求。聚合MDI为官能度2.6~2.7的异氰酸酯与二苯基甲烷二异氰酸酯混合物。 手工发泡性能指标： 聚合MDI与组合聚醚质量比： 全水型(1.0:1)~(1.5:1) 141b型(1.0:1)~(1.1:1) 245fa型(1.0:1)~(1.1:1) 戊烷型(1.15:1)~(1.25:1) 乳白时间：8~25 s 拉丝时间：50~90 s 不黏时间：70~150 s 自由发泡密度：28~35 kg/m³
