【HG化工标准】 印刷电路板用重氮盐胶片

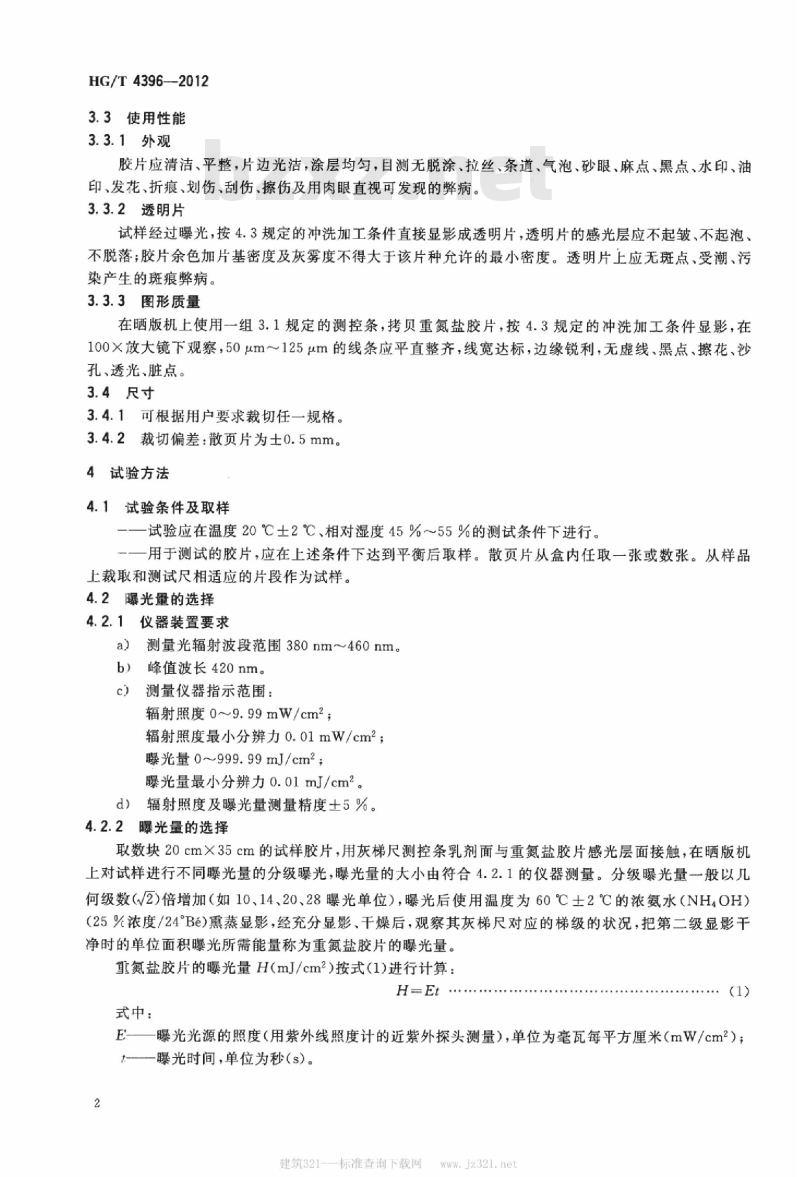

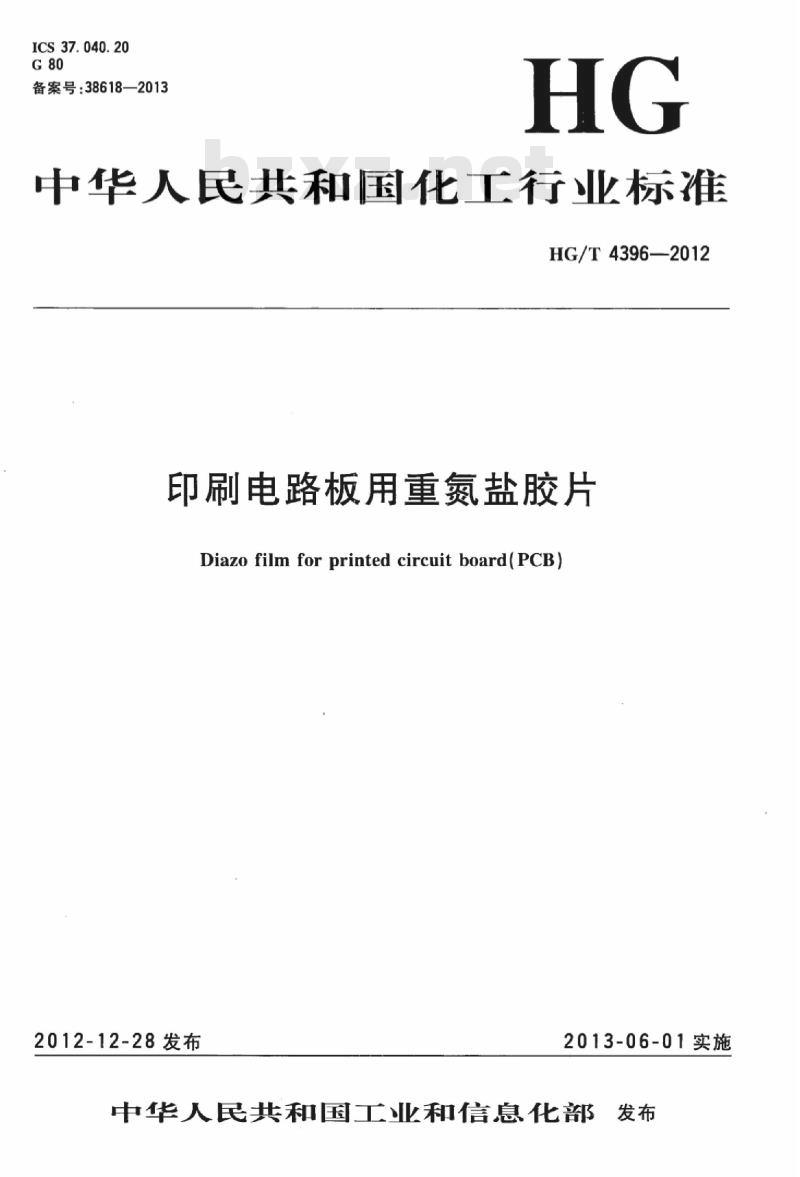

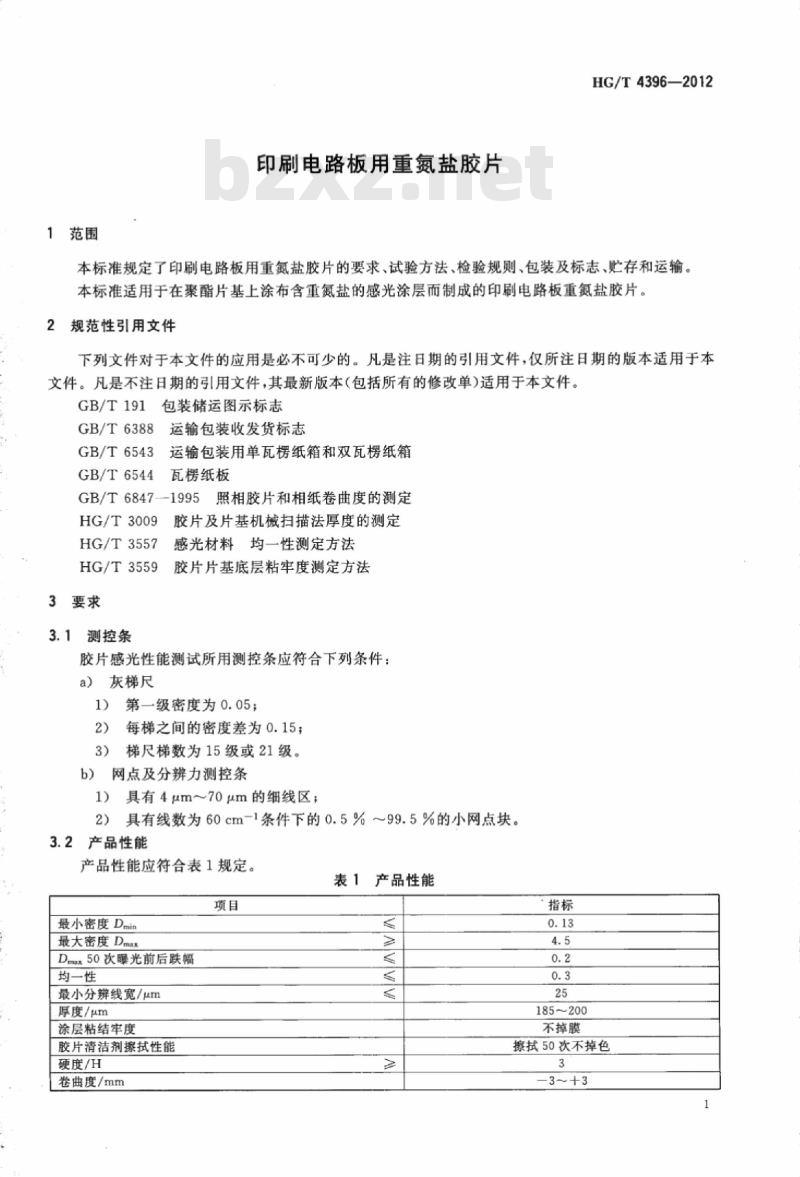

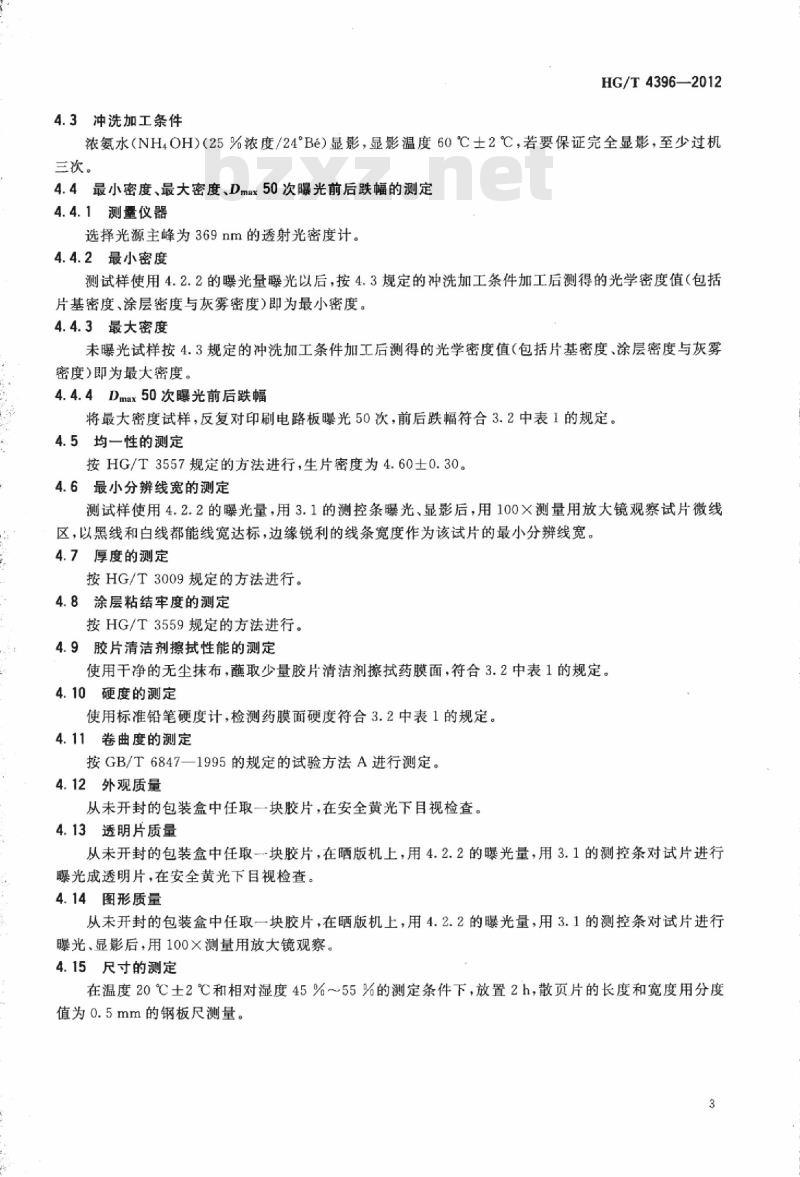

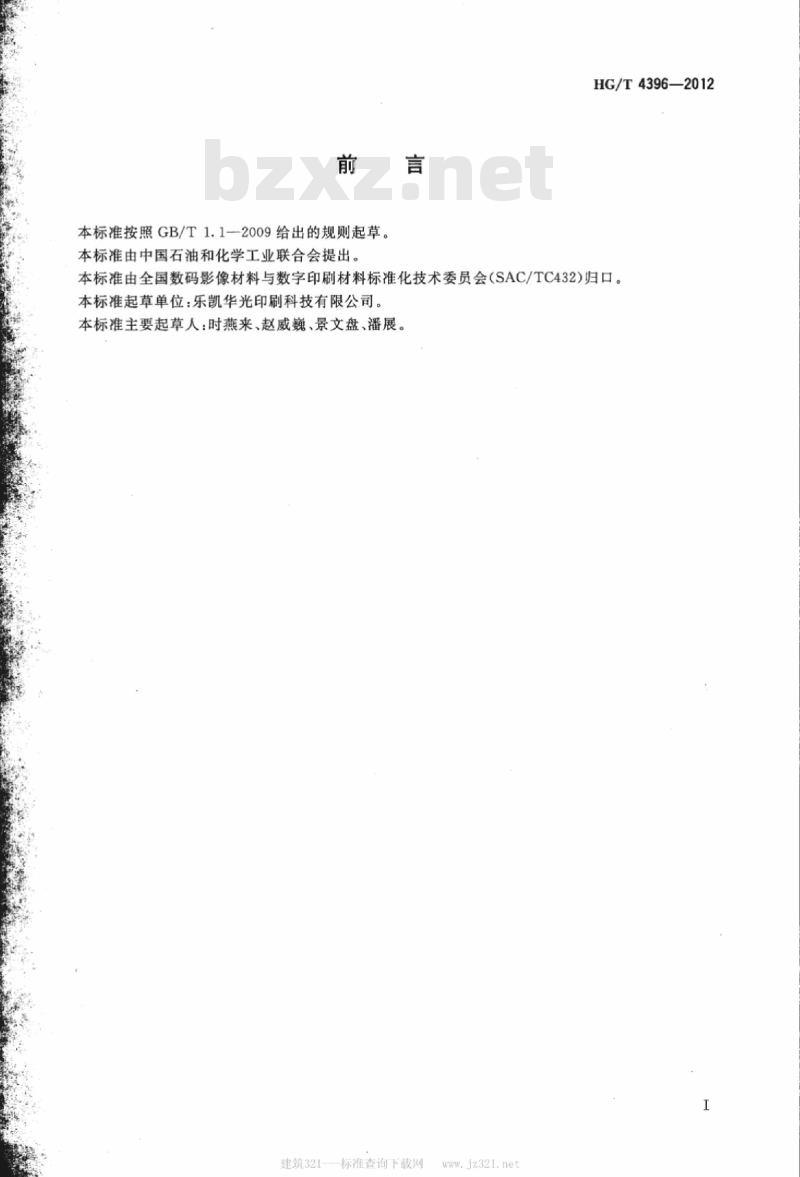

HG/T4396-2012 印刷电路板用重氮盐胶片 中华人民共和国化工行业标准 发布：2012-12-28 实施：2013-06-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1-2009的规则起草，由中国石油和化学工业联合会提出，全国数码影像材料与数字印刷材料标准化技术委员会（SAC/TC432）归口。起草单位为乐凯华光印刷科技有限公司，主要起草人包括时燕来、赵威巍、景文盘、潘展。 1 范围 本标准规定了印刷电路板用重氮盐胶片的要求、试验方法、检验规则、包装及标志、贮存和运输。本标准适用于在聚酯片基上涂布含重氮盐感光涂层的印刷电路板用重氮盐胶片。 2 规范性引用文件 本文件应用必不可少的标准包括：GB/T191、GB/T6388、GB/T6543、GB/T6544、GB/T6847、GB/T71995、HG/T3009、HG/T3557、HG/T3559。 3 要求 3.1 测控条 胶片及片基机械扫描法厚度的测定、感光材料均一性测定和片基底层粘牢度测定均应使用符合条件的测控条。 a) 灰梯尺：第一级密度0.05，每梯之间密度差0.15，梯数为15级或21级。 b) 网点及分辨力测控条：具有4μm~70μm的细线区，线数为60cm-1条件下的小网点块0.5%~99.5%。 3.2 产品性能 产品性能应符合表1要求： 表1 产品性能 项目|指标 最小密度Dmin|0.13 最大密度Dmax|4.5 Dx50次曝光前后跌幅|0.2 均一性|0.3 最小分辨线宽/μm|25 厚度/μm|185~200 涂层粘结牢度|不掉膜 胶片清洁剂擦拭性能|擦拭50次不掉色 硬度/H|3 卷曲度/mm|3～+3 3.3 使用性能 3.3.1 外观：胶片应清洁、平整，片边光洁，涂层均匀，无脱涂、拉丝、条道、气泡、砂眼、麻点、黑点、水印、油印、发花、折痕、划伤、刮伤、擦伤等缺陷。 3.3.2 透明片：试样经曝光后显影成透明片，感光层不得起皱、起泡或脱落；余色加片基密度及灰雾度不得大于最小允许密度，透明片上无斑点、受潮或污染斑痕。 3.3.3 图形质量：使用测控条拷贝重氮盐胶片显影，在100×放大镜下观察，50μm~125μm线条应平直整齐，边缘锐利，无虚线、黑点、擦花、沙孔、透光或脏点。 3.4 尺寸 3.4.1 可按用户要求裁切任意规格。 3.4.2 裁切偏差：散页片为士0.5mm。 4 试验方法 4.1 试验条件及取样：试验应在温度20℃士2℃、相对湿度45%～55%的条件下进行，胶片应在该条件下达到平衡后取样。散页片从盒内任取一张或数张，从样品裁取适应测试尺的片段作为试样。 4.2 曝光量选择 4.2.1 仪器要求：测量光辐射波段范围380nm~460nm，峰值波长420nm，辐射照度0~9.99mW/cm²，最小分辨力0.01mW/cm²；曝光量0~999.99mJ/cm²，最小分辨力0.01mJ/cm²，精度士5%。 4.2.2 曝光量选择方法：取20cm×35cm试样胶片，用灰梯尺测控条乳剂面与重氮盐胶片感光层面接触，在晒版机上进行不同曝光量的分级曝光，使用温度为60℃士2℃、浓氨水（25%浓度/24°Bé）显影。观察灰梯尺梯级状况，第二级显影干净时的单位面积曝光所需能量称为重氮盐胶片的曝光量H(mJ/cm²)。
