【GB国家标准】 宇航用高速传输连接器通用规范

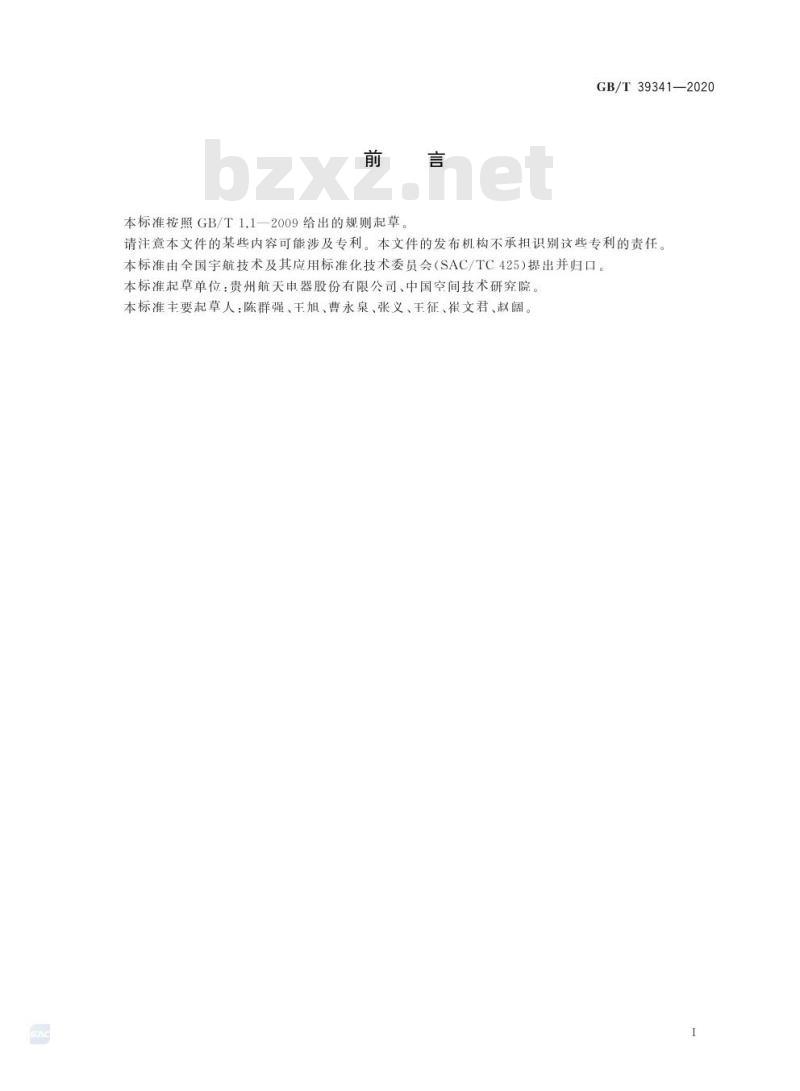

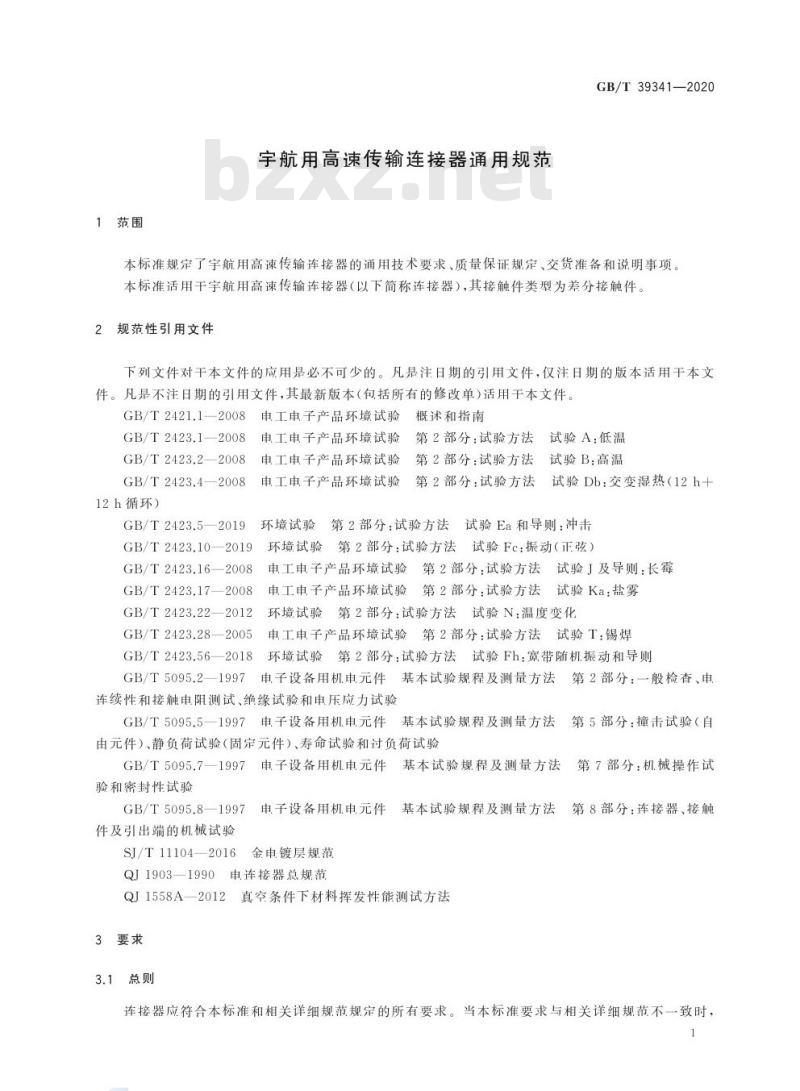

ICS 31.220.10 V25 GB 中华人民共和国国家标准 GB/T 39341—2020 宇航用高速传输连接器通用规范 General specification for high speed transmission connectors for aerospace 2020-11-19发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-06-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由全国宇航技术及其应用标准化技术委员会（SAC/TC425）提出并归口。 本标准起草单位：贵州航天电器股份有限公司、中国空间技术研究院。 本标准主要起草人：陈群强、干旭、曹永泉、张义、王征、崔文君、赵阔。 1 范围 本标准规定了宇航用高速传输连接器的通用技术要求、质量保证规定、交货准备和说明事项。 本标准适用于宇航用高速传输连接器（以下简称连接器），其接触件类型为差分接触件。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2421.1—2008 电工电子产品环境试验 概述和指南 GB/T 2423.1—2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温 GB/T 2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T 2423.4—2008 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h循环） GB/T 2423.5—2019 电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击 GB/T 2423.10—2019 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） GB/T 2423.16—2008 电工电子产品环境试验 第2部分：试验方法及导则：长霉 GB/T 2423.17—2008 电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾 GB/T 2423.22—2012 电工电子产品环境试验 第2部分：试验方法 试验N：温度变化 GB/T 2423.28—2005 电工电子产品环境试验 第2部分：试验方法 试验T：锡焊 GB/T 2423.56—2018 环境试验 第2部分：试验方法 试验Fh：宽带随机振动和导则 GB/T 5095.2—1997 电子设备用机电元件基本试验规程及测量方法 第2部分：一般检查、连续性和接触电阻测试、绝缘试验和电压应力试验 GB/T 5095.5—1997 电子设备用机电元件基本试验规程及测量方法 第5部分：撞击试验、静负荷试验、寿命试验和过负荷试验 GB/T 5095.7—1997 电子设备用机电元件基本试验规程及测量方法 第7部分：机械操作试验和密封性试验 GB/T 5095.8—1997 电子设备用机电元件基本试验规程及测量方法 第8部分：连接器、接触件及引出端的机械试验 SJ/T 11104—2016 金属镀层规范 QJ 1903—1990 电子连接器总规范 QJ 1558A—2012 真空条件下材料挥发性能测试方法 3 要求 3.1 总则 连接器应符合本标准和相关详细规范规定的所有要求。当本标准要求与相关详细规范不一致时，应以相关详细规范为准。 按本标准提交的连接器应是经鉴定合格的产品。 3.2 材料 3.2.1 通则 材料应符合本标准规定。当未指明具体材料时，应选用能够满足连接器及其附件性能要求的材料。 3.3 设计、结构和尺寸 3.4 辅助零件 3.5 性能 3.6 破坏性物理分析（DPA） 3.7 标志 3.8 外观质量 4 质量保证规定 4.1 总则 4.2 检验分类 4.3 鉴定检验 4.4 质量一致性检验 4.5 检验方法 5 交货准备 5.1 包装 5.2 运输、储存 5.3 标识 6 说明事项 6.1 预定用途 6.2 订购文件 6.3 合格证 6.4 环保材料 附录A（资料性附录）连接器的最大传输速率、基准频率 附录B（资料性附录）破坏性物理分析（DPA）
