【HG化工标准】 代替 HG/T 3048-2002 橡胶或塑料涂覆织物 耐组合剪切曲挠和磨擦性能的测定

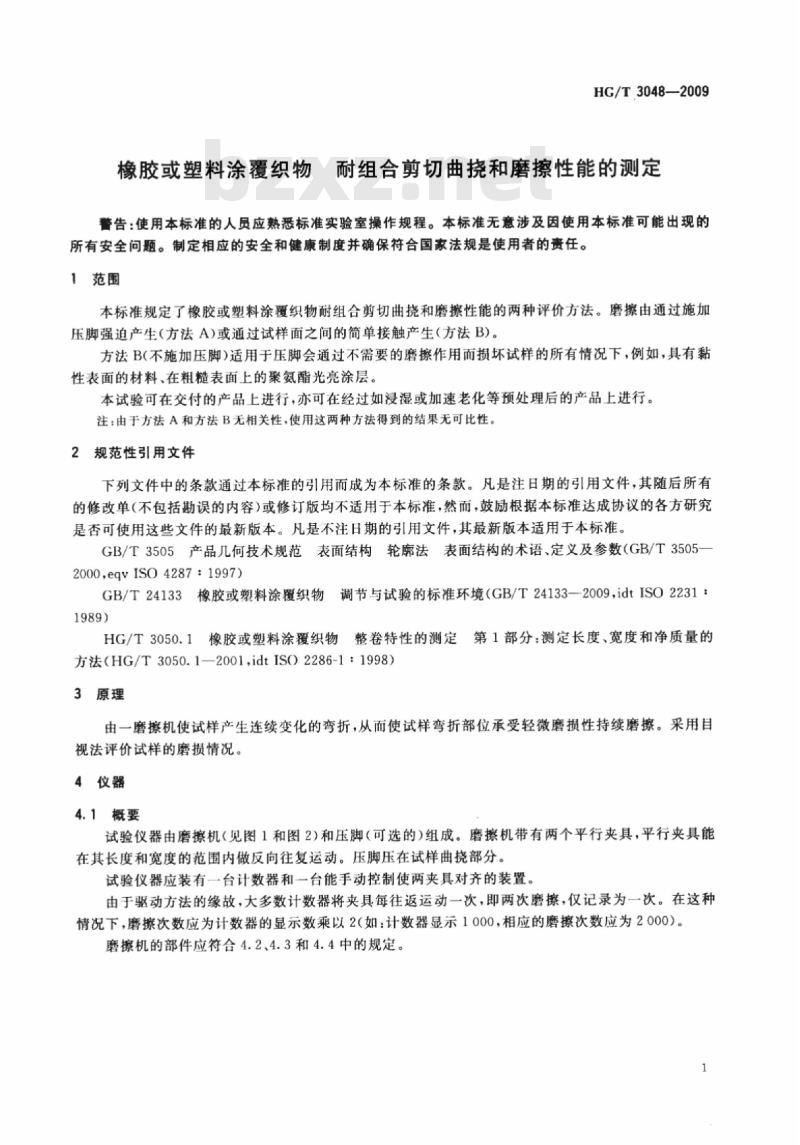

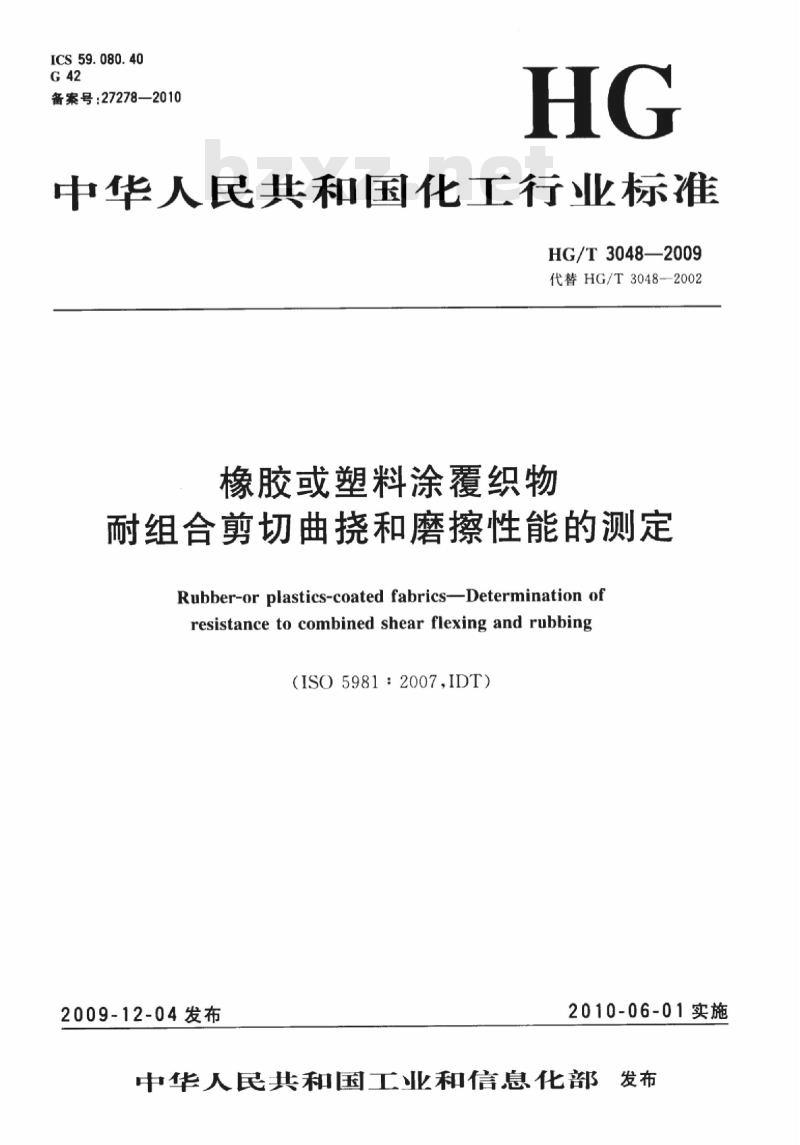

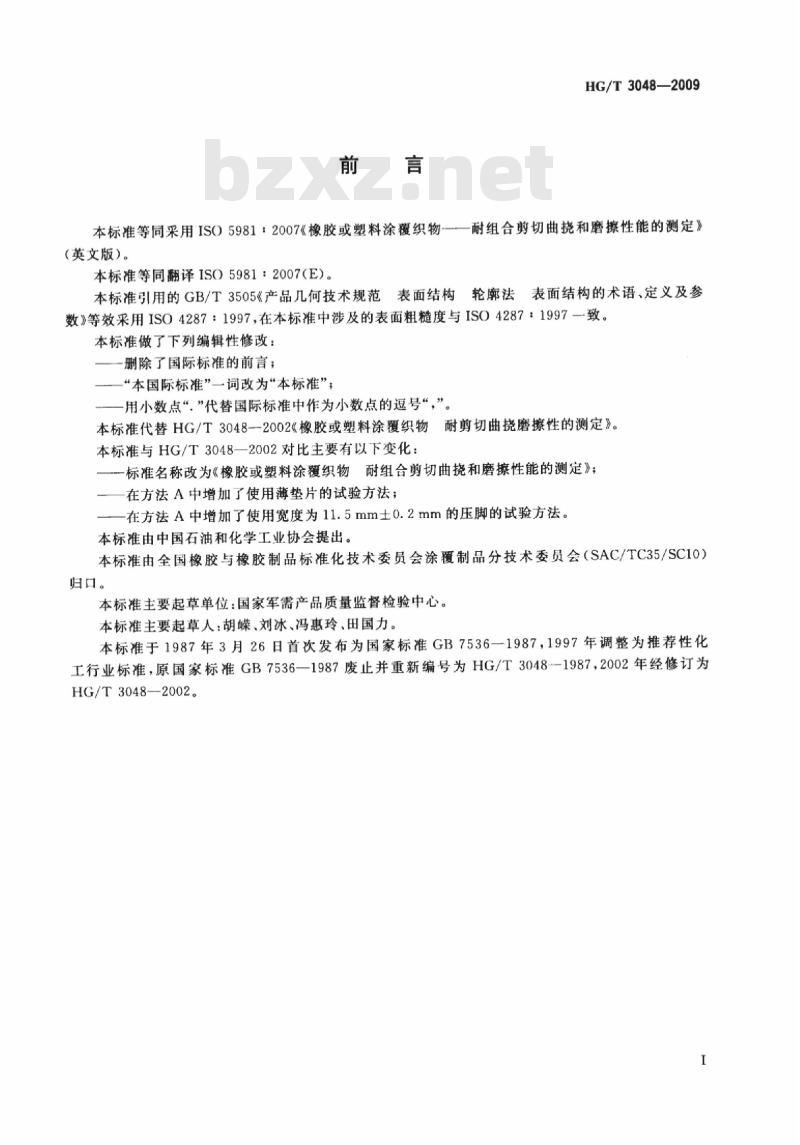

HG/T3048—2009 橡胶或塑料涂覆织物耐组合剪切曲挠和磨擦性能的测定 ICS 59.080.40 G42 备案号：27278—2010 中华人民共和国化工行业标准 代替HG/T3048-2002 Rubber- or plastics-coated fabrics - Determination of resistance to combined shear flexing and rubbing (ISO5981:2007, IDT) 2009-12-04 发布 2010-06-01 实施 中华人民共和国工业和信息化部发布 前言 本标准等同采用ISO5981：2007《橡胶或塑料涂覆织物—耐组合剪切曲挠和磨擦性能的测定》（英文版），并翻译为中文。引用的GB/T3505《产品几何技术规范表面结构轮廓法表面结构的术语定义及参数》等效采用ISO4287：1997。本标准对国际标准做了编辑性修改，包括删除国际标准前言，将“本国际标准”改为“本标准”，以及采用小数点“,”代替原标准中的逗号。代替HG/T3048-2002，本标准主要变化包括标准名称修改、方法A增加使用薄垫片和宽度为11.5mm±0.2mm压脚的试验方法。本标准由中国石油和化学工业协会提出，由全国橡胶与橡胶制品标准化技术委员会涂覆制品分技术委员会归口，主要起草单位为国家军需产品质量监督检验中心，主要起草人包括胡嵘、刘冰、冯惠玲、田国力。 警告：使用本标准的人员应熟悉标准实验室操作规程。制定安全和健康制度并确保符合国家法规是使用者的责任。 1 范围 本标准规定了橡胶或塑料涂覆织物耐组合剪切曲挠和磨擦性能的两种评价方法。磨擦可通过施加压脚强迫产生（方法A），或通过试样面之间的简单接触产生（方法B）。方法B适用于压脚可能损坏试样的材料，如黏性表面或粗糙表面上的聚氨酯光亮涂层。本试验可在交付产品或经过预处理（如浸湿或加速老化）的产品上进行。注：方法A与方法B无相关性，结果不可比。 2 规范性引用文件 下列文件通过本标准的引用成为本标准条款。注日期的引用文件，其后所有修改单或修订版不适用，但可根据协议使用最新版本。未注日期的引用文件，其最新版本适用： GB/T3505 产品几何技术规范表面结构轮廓法表面结构的术语、定义及参数（GB/T3505-2000, eqv ISO4287:1997） GB/T24133 橡胶或塑料涂覆织物调节与试验的标准环境（GB/T24133-2009, idt ISO2231:1989） HG/T3050.1 橡胶或塑料涂覆织物整卷特性的测定 第1部分：测定长度、宽度和净质量的方法（HG/T3050.1-2001, idt ISO2286-1:1998） 3 原理 通过磨擦机使试样产生连续变化的弯折，使弯折部位承受轻微磨损性持续磨擦。采用目视法评价磨损情况。 4 仪器 4.1 概要 试验仪器由磨擦机和可选压脚组成。磨擦机带有两个平行夹具，可在长度和宽度范围内做反向往复运动。压脚压在试样曲挠部位。仪器应装有计数器和手动对齐装置。计数器每两次磨擦记录一次，磨擦次数应为计数器显示数乘以2。磨擦机部件应符合4.2、4.3和4.4规定。 图1 仪器视图 P—下夹板肩 基准标记 C—冲程 A—下夹板 B—上夹板 压脚
