【GB国家标准】 宇航电子时间确定性网络协议

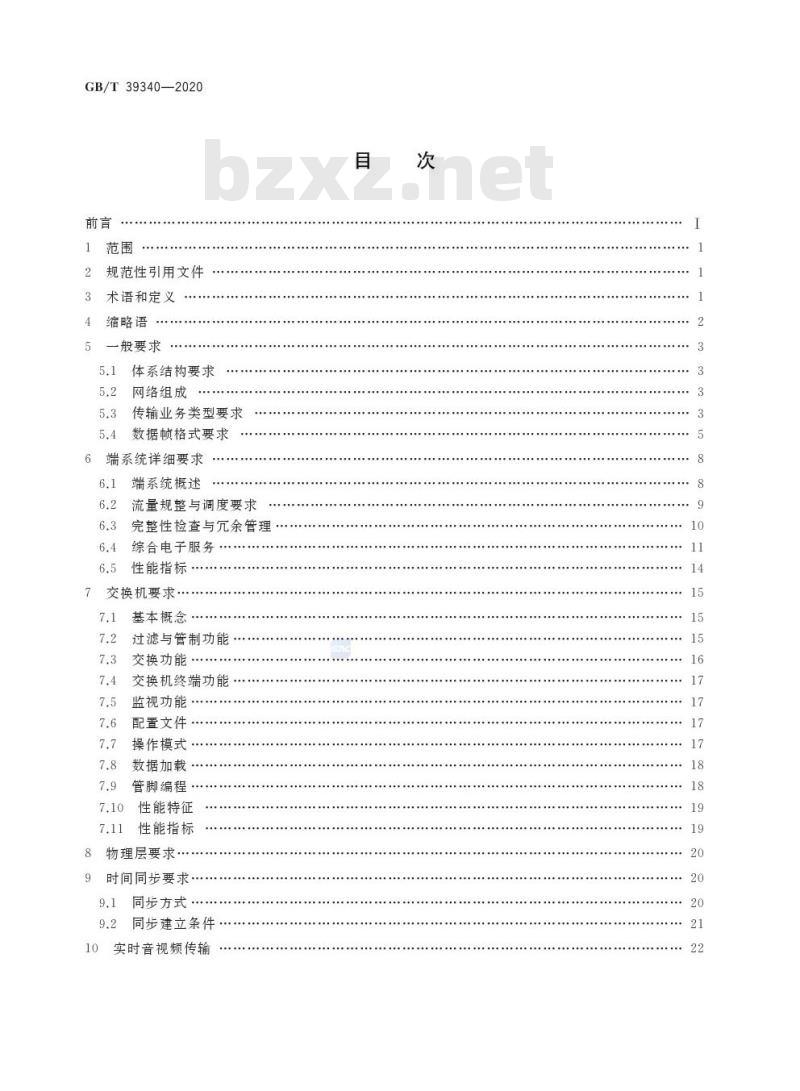

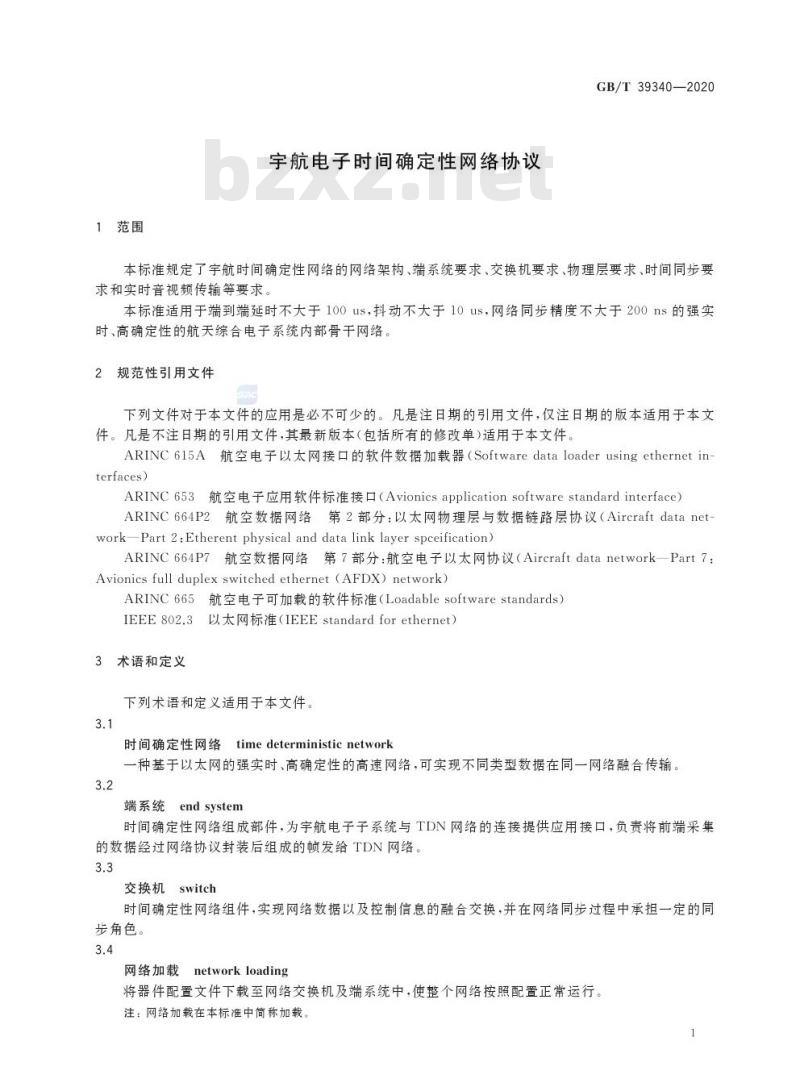

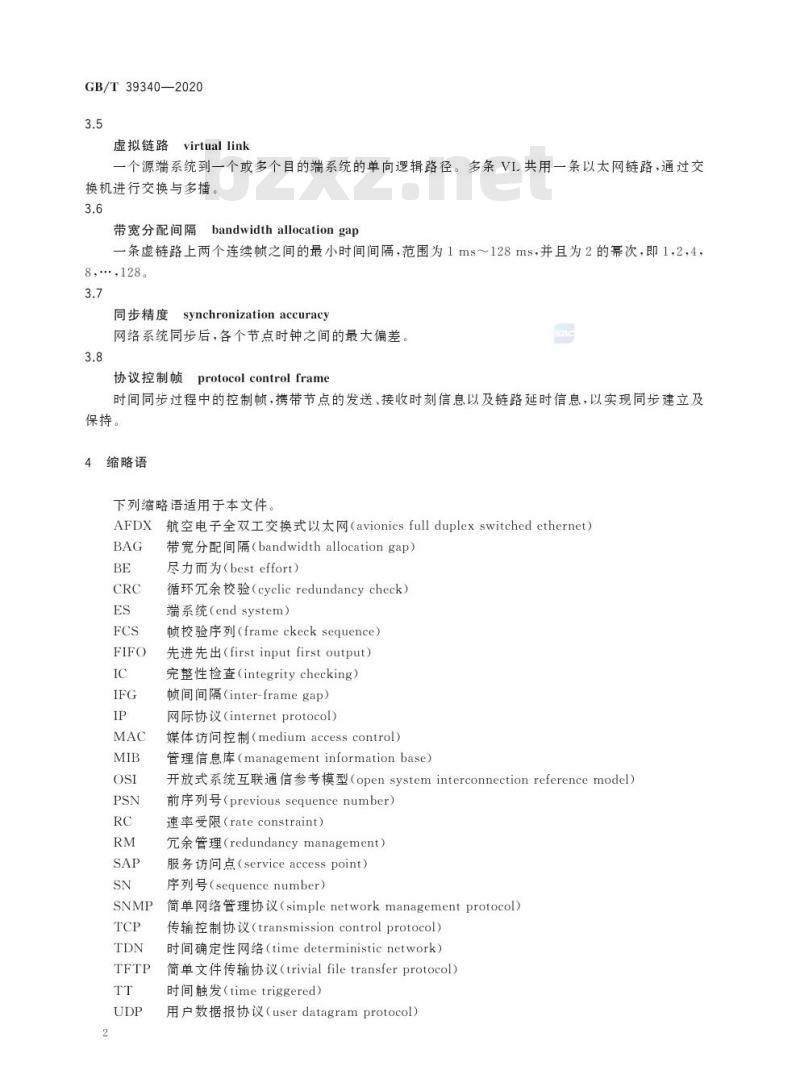

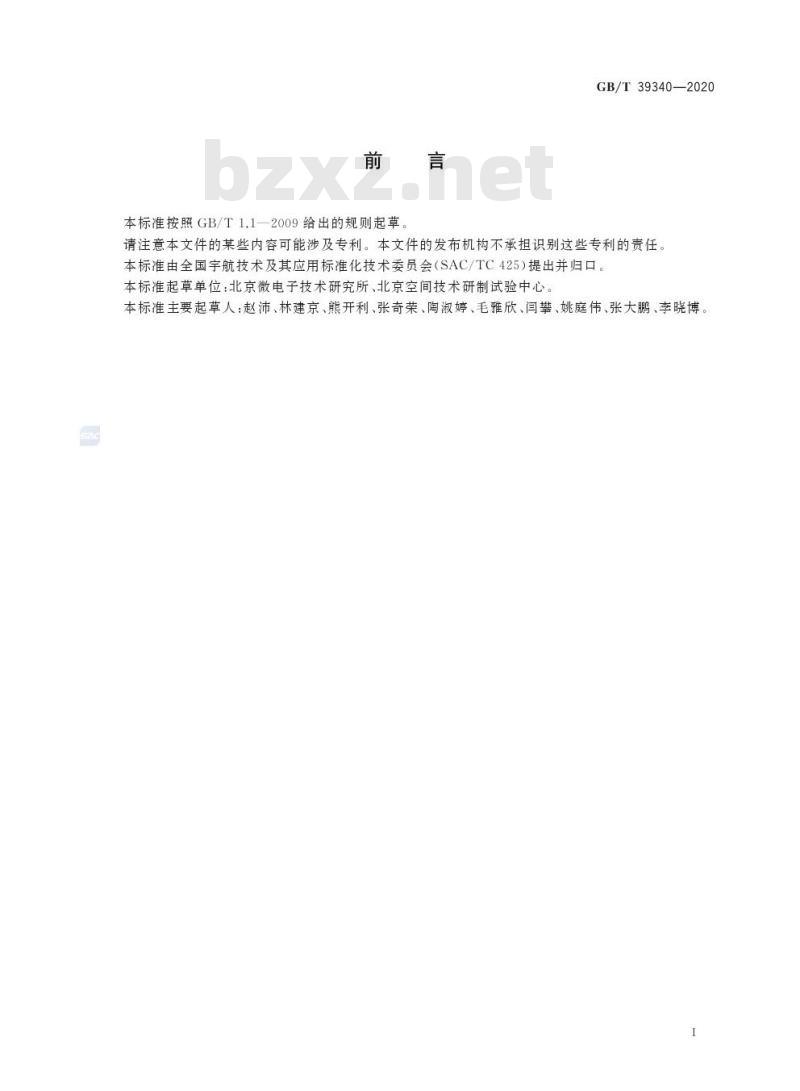

GB/T39340—2020 宇航电子时间确定性网络协议 ICS 49.035 V25 中华人民共和国国家标准 GB/T39340—2020 宇航电子时间确定性网络协议 Aerospace electronic time deterministic network protocol 2020-11-19发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-06-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由全国宇航技术及其应用标准化技术委员会（SAC/TC425）提出并归口。本标准起草单位：北京微电子技术研究所、北京空间技术研制试验中心。本标准主要起草人：赵沛、林建京、熊开利、张奇荣、陶淑婷、毛雅欣、闫攀、姚庭伟、张大鹏、李晓博。 1 范围 本标准规定了宇航时间确定性网络的网络架构、端系统要求、交换机要求、物理层要求、时间同步要求和实时音视频传输等要求。 本标准适用于端到端延时不大于100us、抖动不大于10us、网络同步精度不大于200ns的强实时、高确定性的航天综合电子系统内部骨干网络。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 ARINC 615A 航空电子以太网接口的软件数据加载器（Software data loader using ethernet interfaces） ARINC 653 航空电子应用软件标准接口（Avionics application software standard interface） ARINC 664 P2 航空数据网络第2部分：以太网物理层与数据链路层协议（Aircraft data network Part 2: Ethernet physical and data link layer specification） ARINC 664 P7 航空数据网络第7部分：航空电子以太网协议（Avionics full duplex switched ethernet (AFDX) network） ARINC 665 航空电子可加载的软件标准（Loadable software standards） IEEE 802.3 以太网标准（IEEE standard for ethernet） 3 术语和定义 下列术语和定义适用于本文件。 3.1 时间确定性网络 time deterministic network 一种基于以太网的强实时、高确定性的高速网络，可实现不同类型数据在同一网络融合传输。 3.2 端系统 end system 时间确定性网络组成部件，为宇航电子子系统与TDN网络的连接提供应用接口，负责将前端采集的数据经过网络协议封装后组成的帧发送给TDN网络。 3.3 交换机 switch 时间确定性网络组件，实现网络数据以及控制信息的融合交换，并在网络同步过程中承担一定的同步角色。 3.4 网络加载 network loading 将器件配置文件下载至网络交换机及端系统中，使整个网络按照配置正常运行。注：网络加载在本标准中简称加载。 3.5 虚拟链路 virtual link 一个源端系统到一个或多个目的端系统的单向逻辑路径。多条VL共用一条以太网链路，通过交换机进行交换与多播。 3.6 带宽分配间隔 bandwidth allocation gap 一条虚链路。
