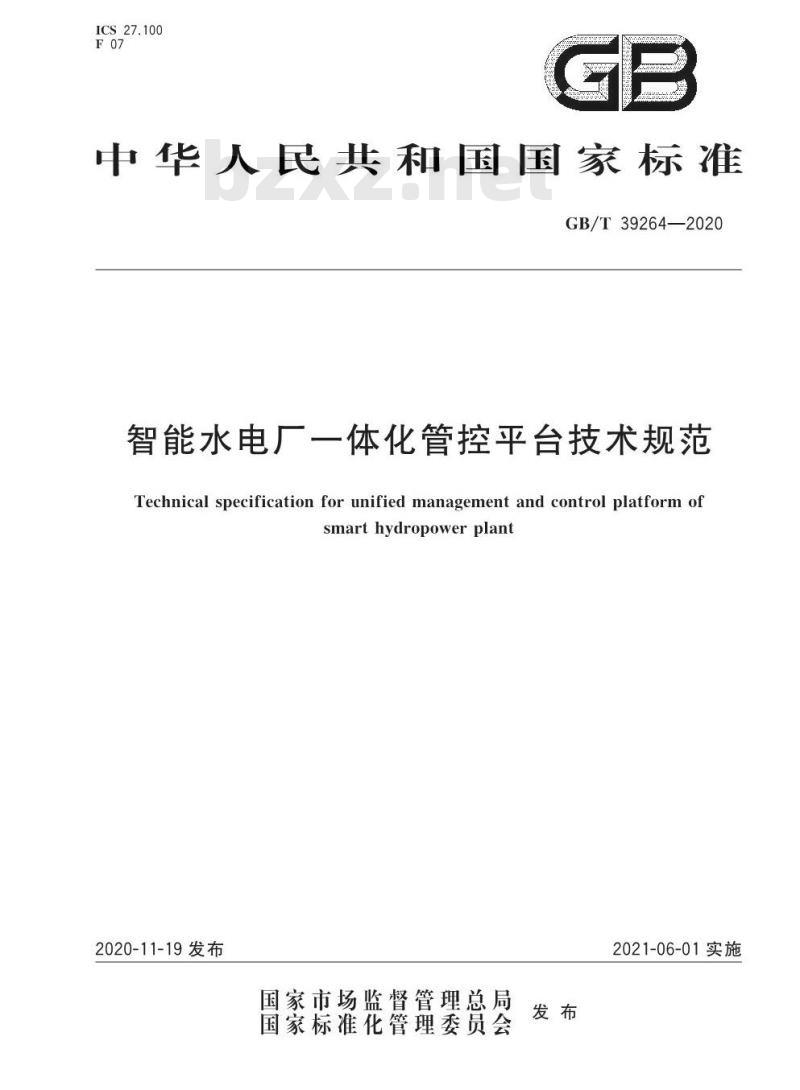

【GB国家标准】 智能水电厂一体化管控平台技术规范

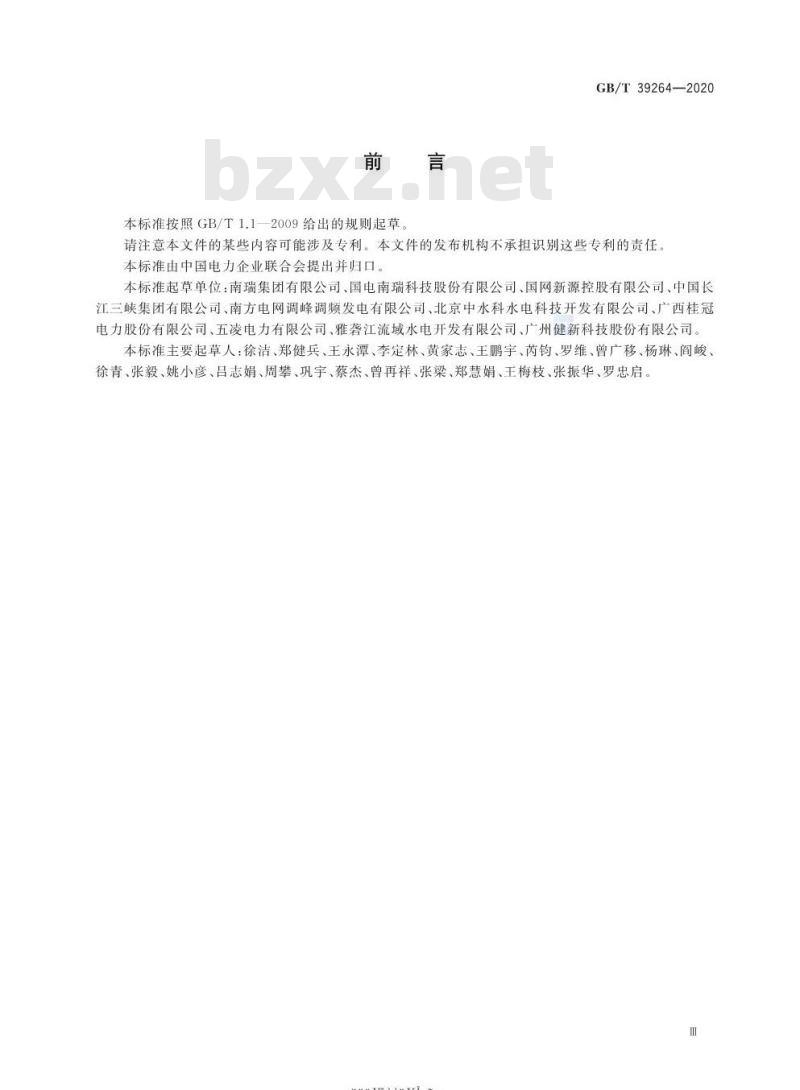

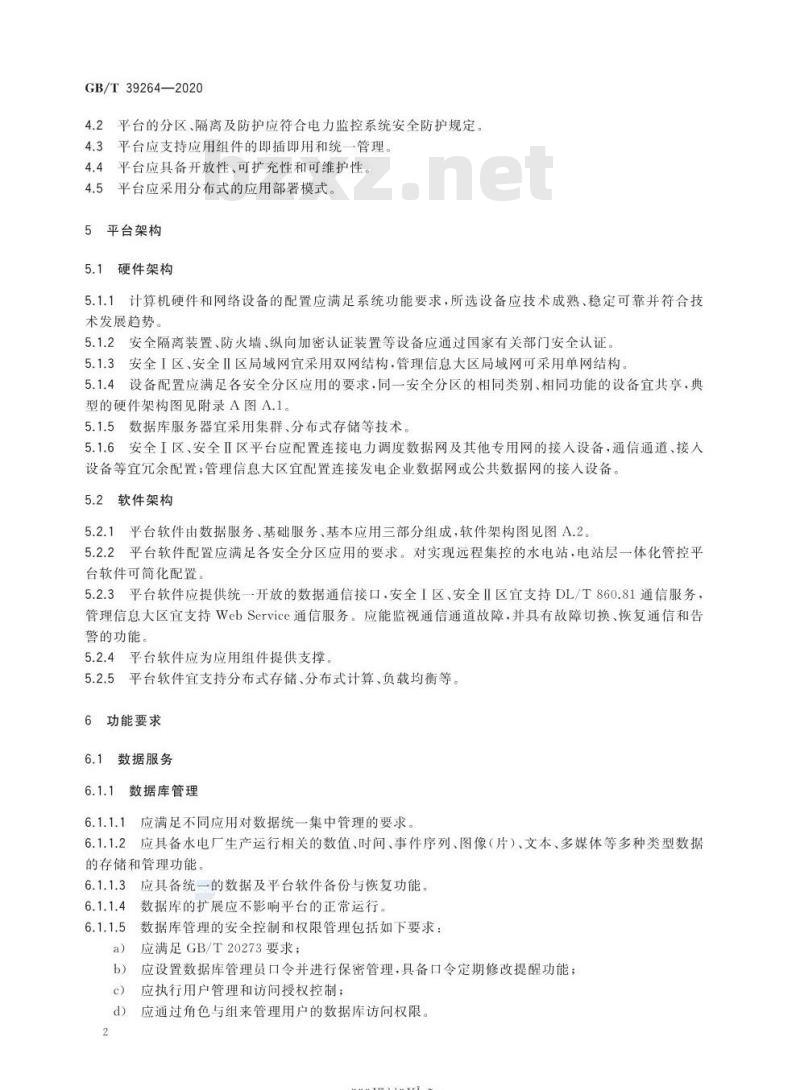

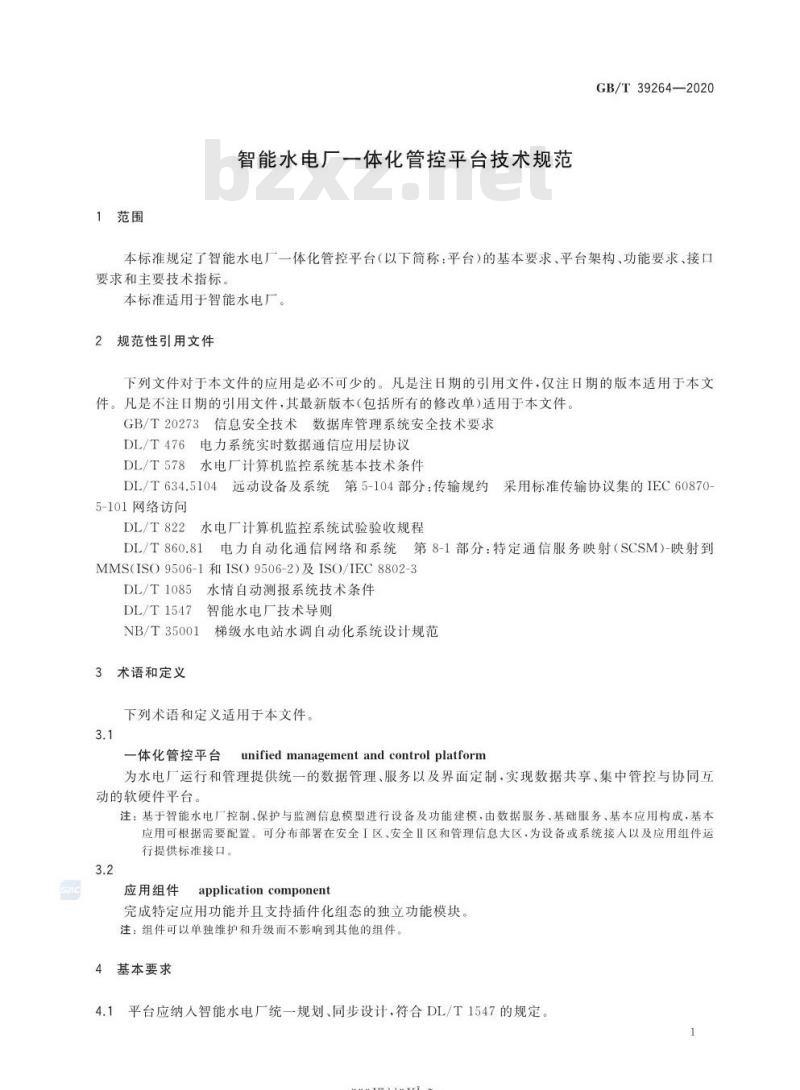

中华人民共和国国家标准 GB/T39264—2020 智能水电厂一体化管控平台技术规范 Technical specification for unified management and control platform of smart hydropower plant 2020-11-19发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-06-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。请注意，本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国电力企业联合会提出并归口。本标准起草单位包括南瑞集团有限公司、国电南瑞科技股份有限公司、国网新源控股有限公司、中国长江三峡集团有限公司、南方电网调峰调频发电有限公司、北京中水科水电科技开发有限公司、广西桂冠电力股份有限公司、五凌电力有限公司、雅奢江流域水电开发有限公司及广州健新科技股份有限公司。本标准主要起草人包括徐洁、郑健兵、王永潭、李定林、黄家志、王鹏宇、芮钧、罗维、曾广移、杨琳、阎峻、徐青、张毅、姚小彦、吕志娟、周攀、巩宇、蔡杰、曾再祥、张梁、郑慧娟、王梅枝、张振华及罗忠启。 1 范围 本标准规定了智能水电厂一体化管控平台（以下简称“平台”）的基本要求、平台架构、功能要求、接口要求及主要技术指标。本标准适用于智能水电厂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T20273 信息安全技术数据库管理系统安全技术要求 DL/T476 电力系统实时数据通信应用层协议 DL/T578 水电厂计算机监控系统基本技术条件 DL/T634.5104 远动设备及系统 第5-104部分：传输规约采用标准传输协议集的IEC60870-5-101网络访问 DL/T822 水电厂计算机监控系统试验验收规程 DL/T860.81 电力自动化通信网络和系统 第8-1部分：特定通信服务映射（SCSM）映射到MMS（ISO9506-1和ISO9506-2）及ISO/IEC8802-3 DL/T1085 水情自动测报系统技术条件 DL/T1547 智能水电厂技术导则 NB/T35001 梯级水电站水调自动化系统设计规范 3 术语和定义 3.1 一体化管控平台（unified management and control platform） 为水电厂运行和管理提供统一的数据管理、服务及界面定制，实现数据共享、集中管控与协同互动的软硬件平台。注：基于智能水电厂控制、保护与监测信息模型进行设备及功能建模，由数据服务、基础服务、基本应用构成，基本应用可根据需要配置。可分布部署在安全I区、安全Ⅱ区和管理信息大区，为设备或系统接入以及应用组件运行提供标准接口。 3.2 应用组件（application component） 完成特定应用功能并支持插件化组态的独立功能模块。注：组件可单独维护和升级而不影响其他组件。 4 基本要求 4.1 平台应纳入智能水电厂统一规划、同步设计，符合DL/T1547的规定。 4.2 平台的分区、隔离及防护应符合电力监控系统安全防护规定。 4.3 平台应支持应用组件的即插即用和统一管理。 4.4 平台应具备开放性、可扩充性和可维护性。 4.5 平台应采用分布式应用部署模式。 5 平台架构 5.1 硬件架构 5.1.1 计算机硬件和网络设备的配置应满足系统功能要求，设备应技术成熟、稳定可靠并符合技术发展趋势。 5.1.2 安全隔离装置、防火墙、纵向加密认证装置等设备应通过国家相关部门安全认证。 5.1.3 安全I区、安全Ⅱ区局域网宜采用双网结构，管理信息大区局域网可采用单网结构。 5.1.4 设备配置应满足各安全分区应用要求，同一安全分区的相同类别和功能设备宜共享。典型硬件架构图见附录A图A.1。 5.1.5 数据库服务器宜采用集群、分布式存储等技术。 5.1.6 安全I区、安全Ⅱ区平台应配置连接电力调度数据网及其他专用网的接入设备，通信通道及接入设备等宜进行余量配置以满足管理信息大区需求。
