【GB国家标准】 电压暂降/短时中断低压设备耐受特性测试方法

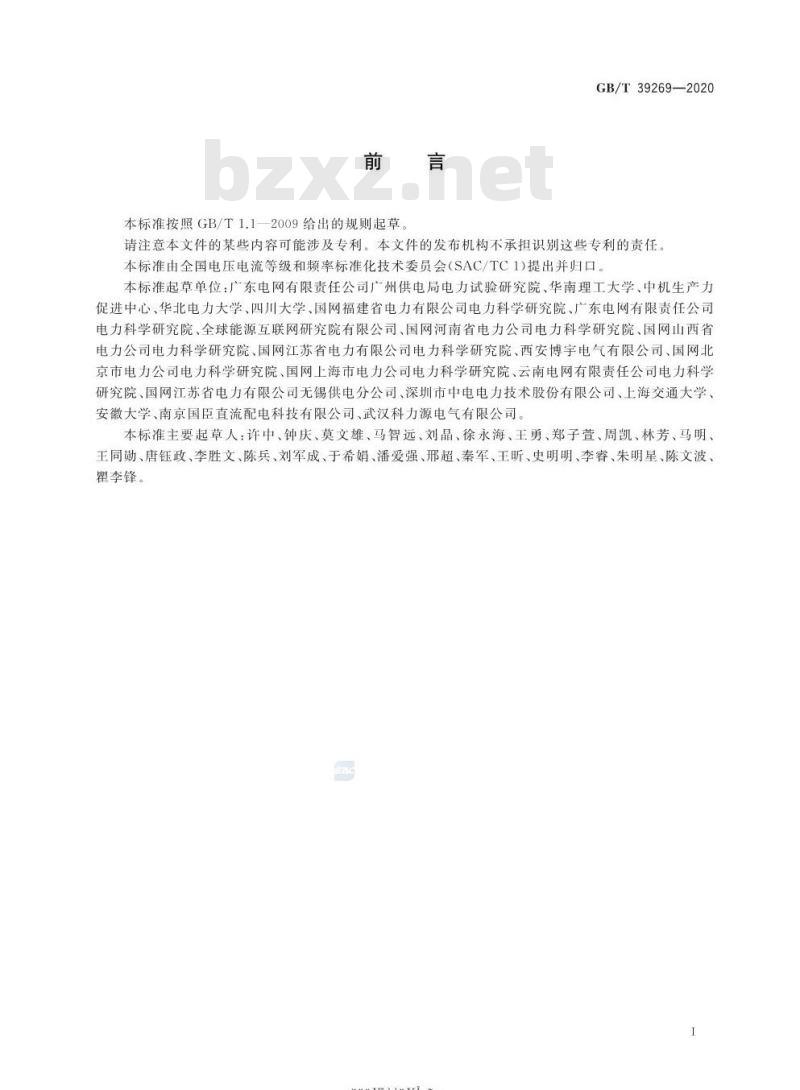

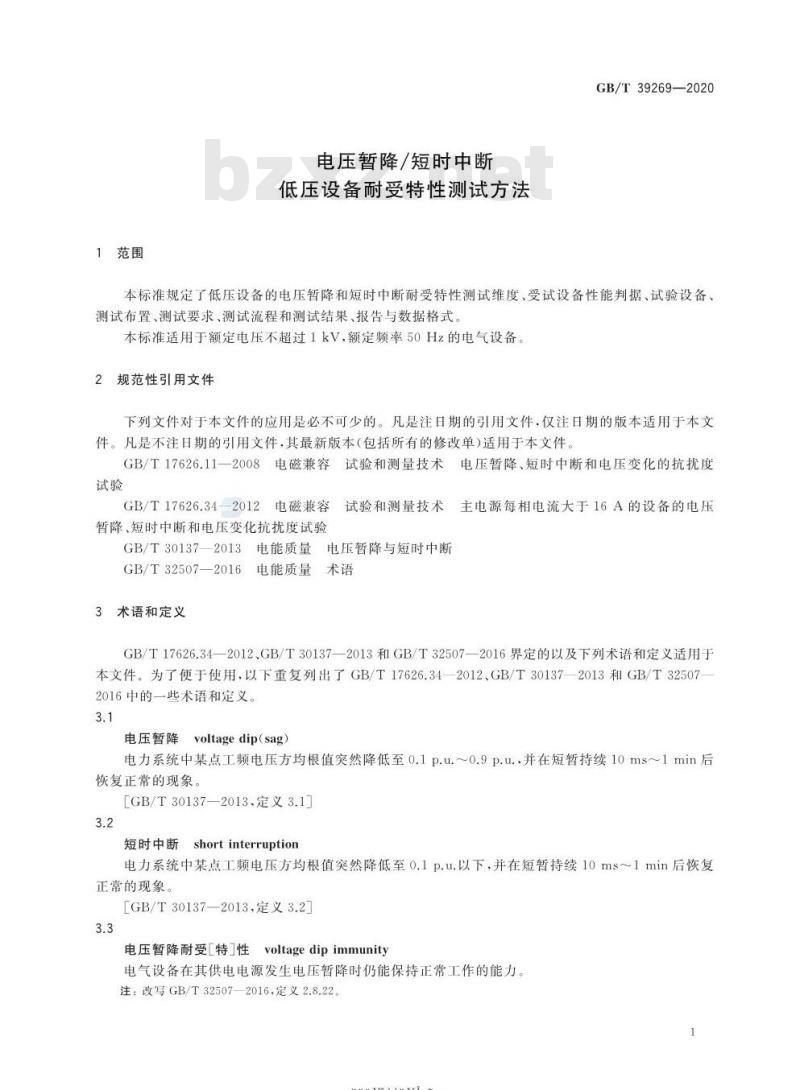

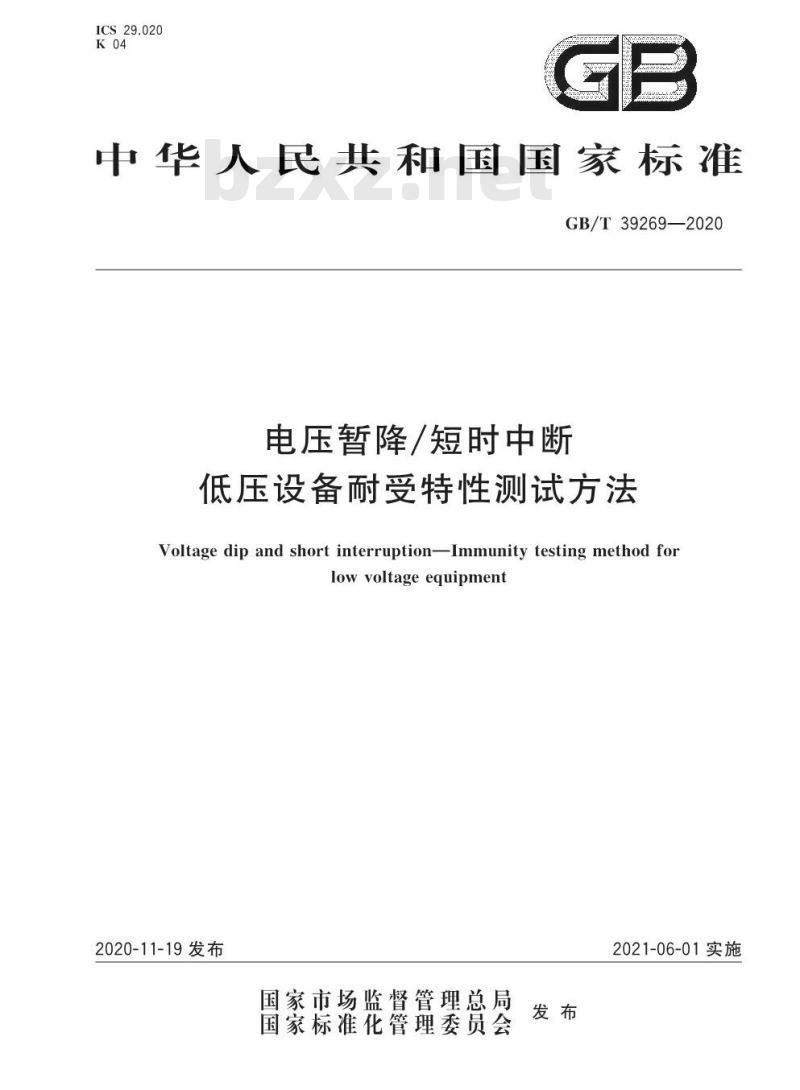

中华人民共和国国家标准 GB/T39269—2020 电压暂降/短时中断 低压设备耐受特性测试方法 Voltage dip and short interruption - Immunity testing method for low voltage equipment 2020-11-19发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-06-01实施 前言 本标准按照GB/T1.1-2009给出的规则起草。请注意，本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由全国电压电流等级和频率标准化技术委员会（SAC/TC1)提出并归口。本标准起草单位包括广东电网有限责任公司、华南理工大学、中机生产力促进中心、华北电力大学、四川大学、国网福建省电力有限公司电力科学研究院等。本标准主要起草人包括许中、钟庆、莫文雄、马智远、刘晶等。 1 范围 本标准规定了低压设备的电压暂降和短时中断耐受特性测试维度、受试设备性能判据、试验设备、测试布置、测试要求、测试流程和测试结果、报告与数据格式。本标准适用于额定电压不超过1kV，额定频率50Hz的电气设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件： - GB/T17626.11-2008 电磁兼容试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 - GB/T17626.34-2012 电磁兼容试验和测量技术 主电源每相电流大于16A的设备的电压暂降、短时中断和电压变化抗扰度试验 - GB/T30137—2013 电能质量 电压暂降与短时中断 - GB/T32507—2016 电能质量术语 3 术语和定义 以下术语和定义适用于本文件，部分内容引用GB/T17626.34—2012、GB/T30137—2013和GB/T32507—2016： 3.1 电压暂降（voltage dip, sag） 电力系统中某点工频电压方均根值突然降低至0.1 p.u.~0.9 p.u.，并在短暂持续10ms~1min后恢复正常的现象。[GB/T30137—2013, 定义3.1] 3.2 短时中断（short interruption） 电力系统中某点工频电压方均根值突然降低至0.1 p.u.以下，并在短暂持续10ms~1min后恢复正常的现象。[GB/T30137—2013, 定义3.2] 3.3 电压暂降耐受特性（voltage dip immunity） 电气设备在其供电电源发生电压暂降时仍能保持正常工作的能力。[GB/T32507-2016, 定义2.8.22]
