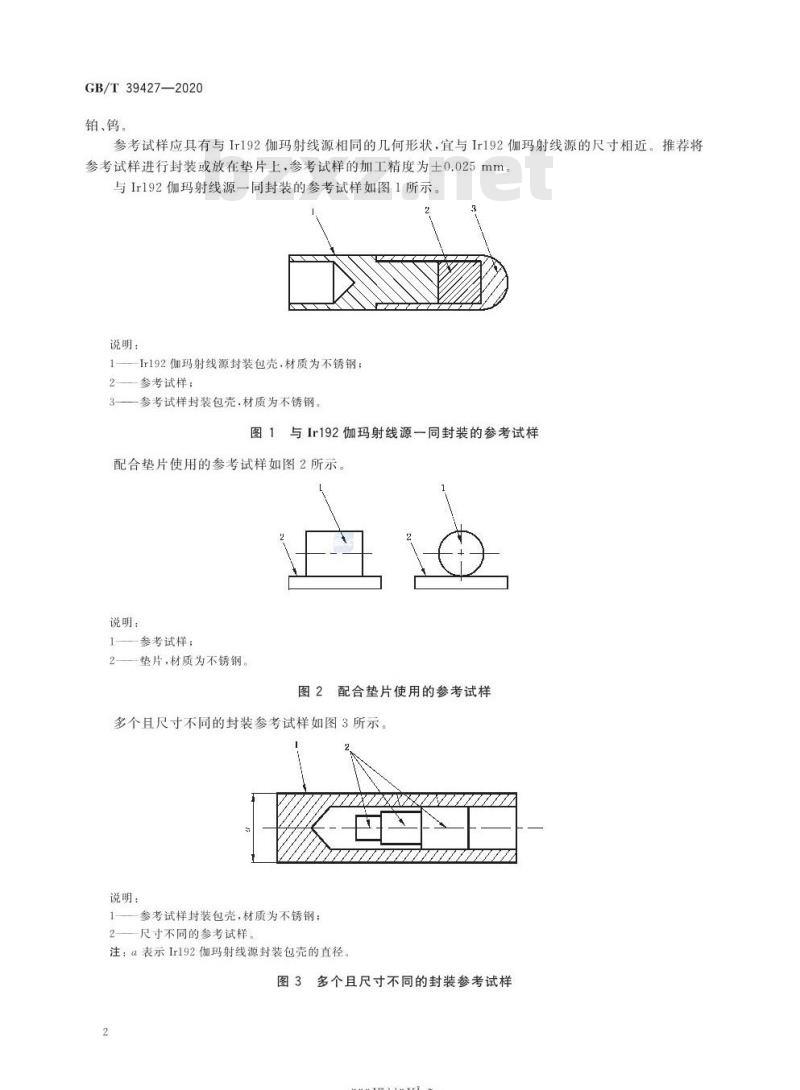

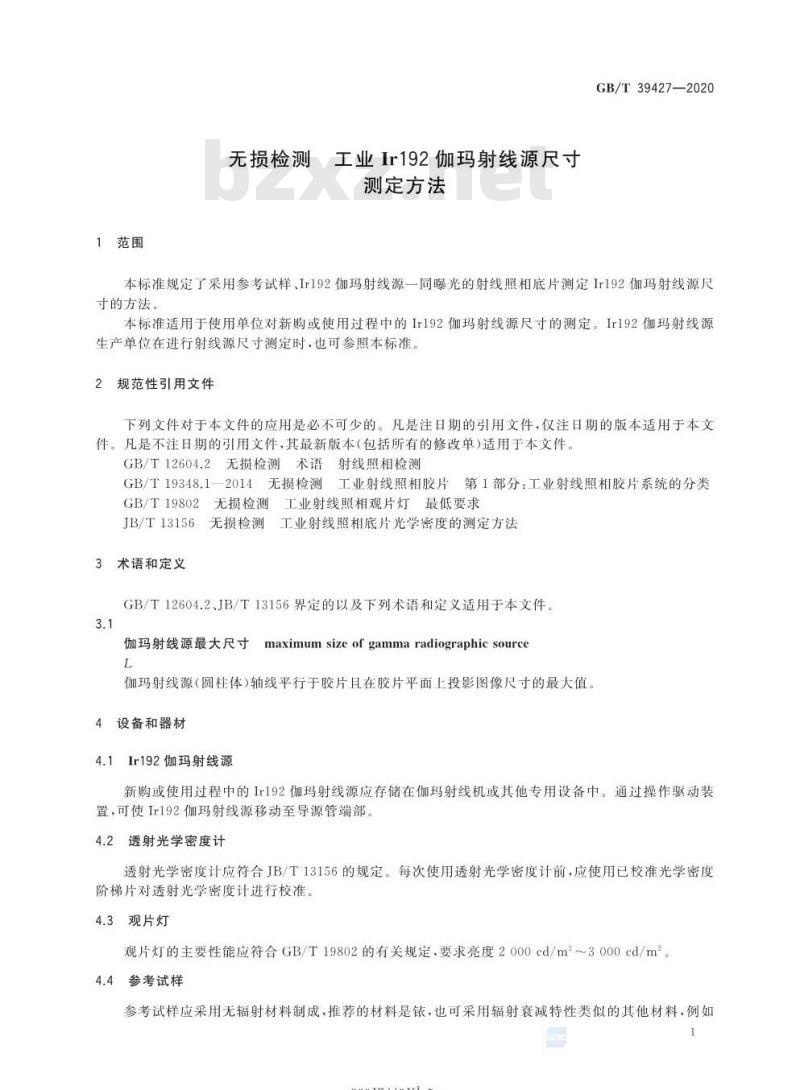

中华人民共和国国家标准 GB/T 39427—2020 无损检测 工业Ir192伽玛射线源尺寸测定方法 Non-destructive testing — Testing method for determining the size of Ir192 industrial radiographic source 发布：2020-11-19 实施：2021-06-01 前言 本标准按照 GB/T1.1—2009 的规则起草，由全国无损检测标准化技术委员会（SAC/TC56）提出并归口。本标准起草单位包括国核电站运行服务技术有限公司、上海材料研究所、上海克洛力实业有限公司、海门伽玛星探伤设备有限公司。主要起草人：王聪、汤国祥、蒋建生、潘炳勋、丁建平、杨恒亮、赵加冠、丁杰、马君、黄隐。 1 范围 本标准规定了采用参考试样，与 Ir192 伽玛射线源一同曝光的射线照相底片测定 Ir192 伽玛射线源尺寸的方法。适用于使用单位对新购或在使用过程中的 Ir192 伽玛射线源进行尺寸测定，生产单位亦可参照本标准。 2 规范性引用文件 GB/T 12604.2 无损检测术语射线照相检测 GB/T 19348.1—2014 工业射线照相胶片 第1部分：工业射线照相胶片系统的分类 GB/T 19802 无损检测 工业射线照相观片灯最低要求 JB/T 13156 无损检测 工业射线照相底片光学密度的测定方法 3 术语和定义 3.1 伽玛射线源最大尺寸（maximum size of gamma radiographic source）：伽玛射线源（圆柱体）轴线平行于胶片，且在胶片平面上投影图像尺寸的最大值。 4 设备和器材 4.1 Ir192 伽玛射线源：新购或使用过程中的射线源应存储在伽玛射线机或其他专用设备中，通过操作驱动装置移动至导源管端部。 4.2 透射光学密度计：应符合 JB/T 13156 规定，使用前应用已校准光学密度阶梯片进行校准。 4.3 观片灯：亮度要求为 2000 cd/m² ～ 3000 cd/m²，符合 GB/T 19802 规定。 4.4 参考试样：采用无辐射材料制成，推荐材料为铱，也可采用铂、钨等辐射衰减特性类似材料。参考试样应与 Ir192 射线源几何形状相同，尺寸接近，封装或放置在垫片上，加工精度±0.025 mm。图1、图2和图3展示了参考试样的封装和配合垫片使用的示意。 4.5 X 射线机：推荐使用 320 kV 以下的 X 射线机，焦点尺寸不大于 3 mm。 4.6 胶片系统：应选用 GB/T 19348.1—2014 C3 类或更优胶片系统，不使用增感屏。 4.7 图像尺寸测量工具：应具有 0.1 mm 间隔的内置格线，放大倍率为 5～10 倍。 5 测定程序 参照标准流程进行 Ir192 伽玛射线源与参考试样的曝光、胶片显影及图像尺寸测量。
