【GB国家标准】 管法兰用金属齿形组合垫片第1部分:PN系列

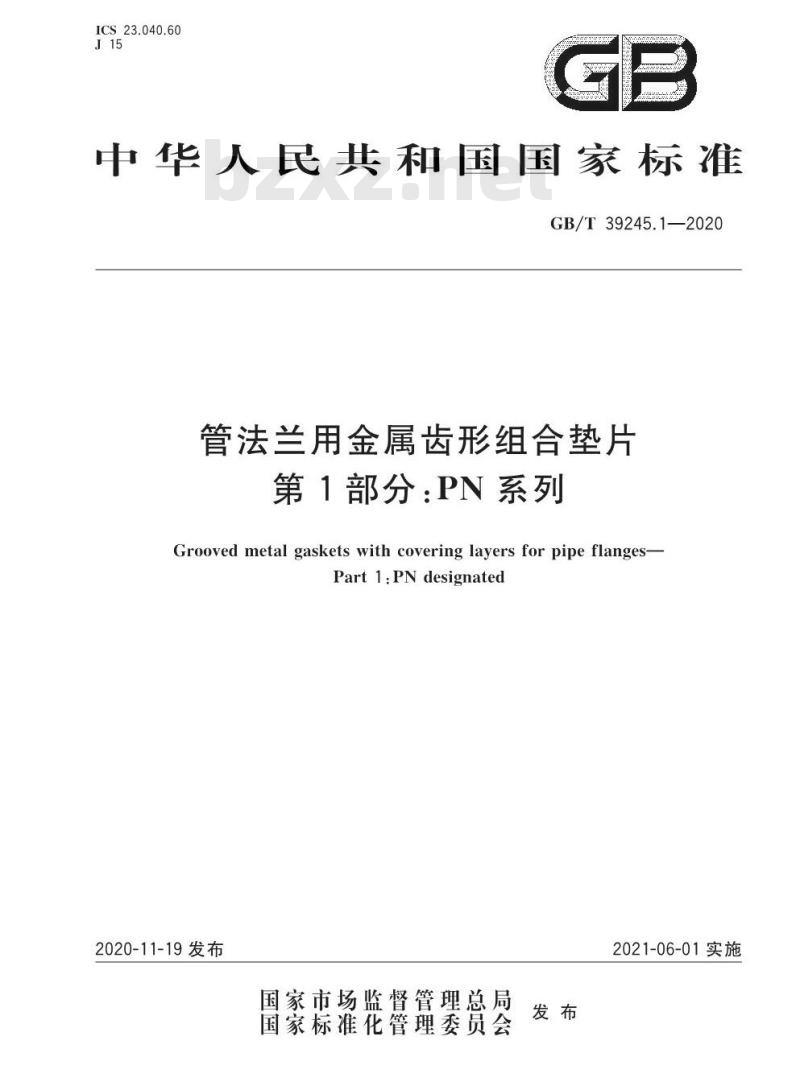

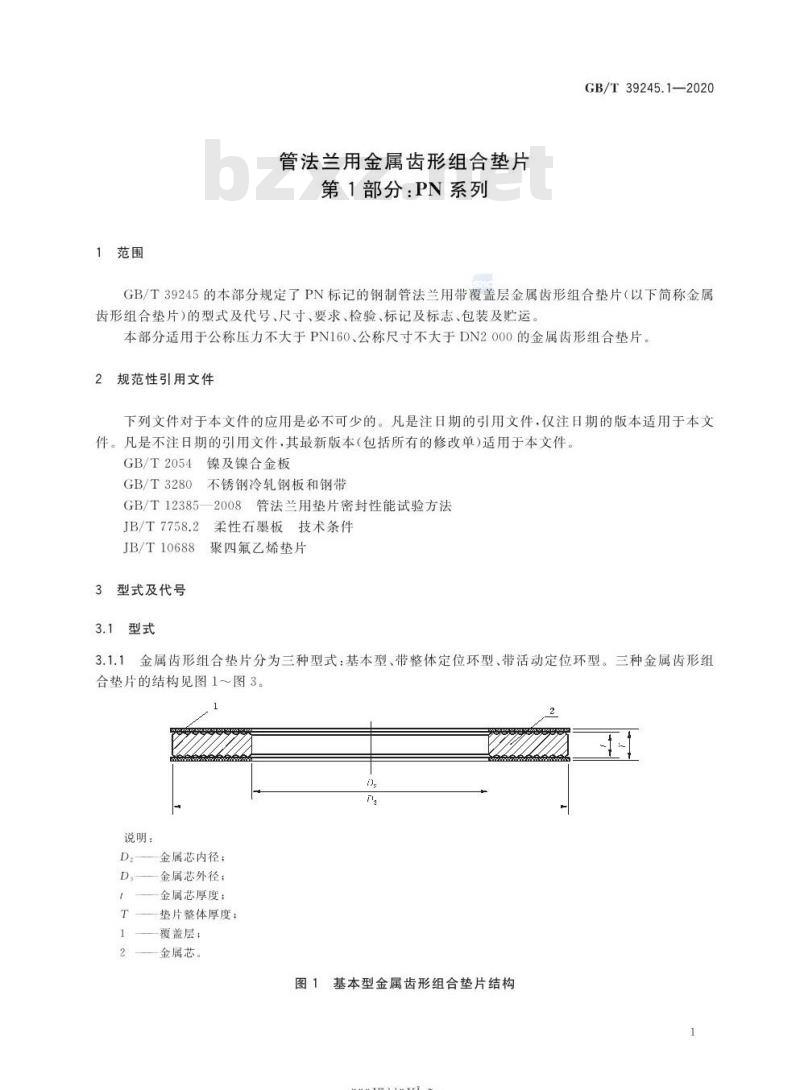

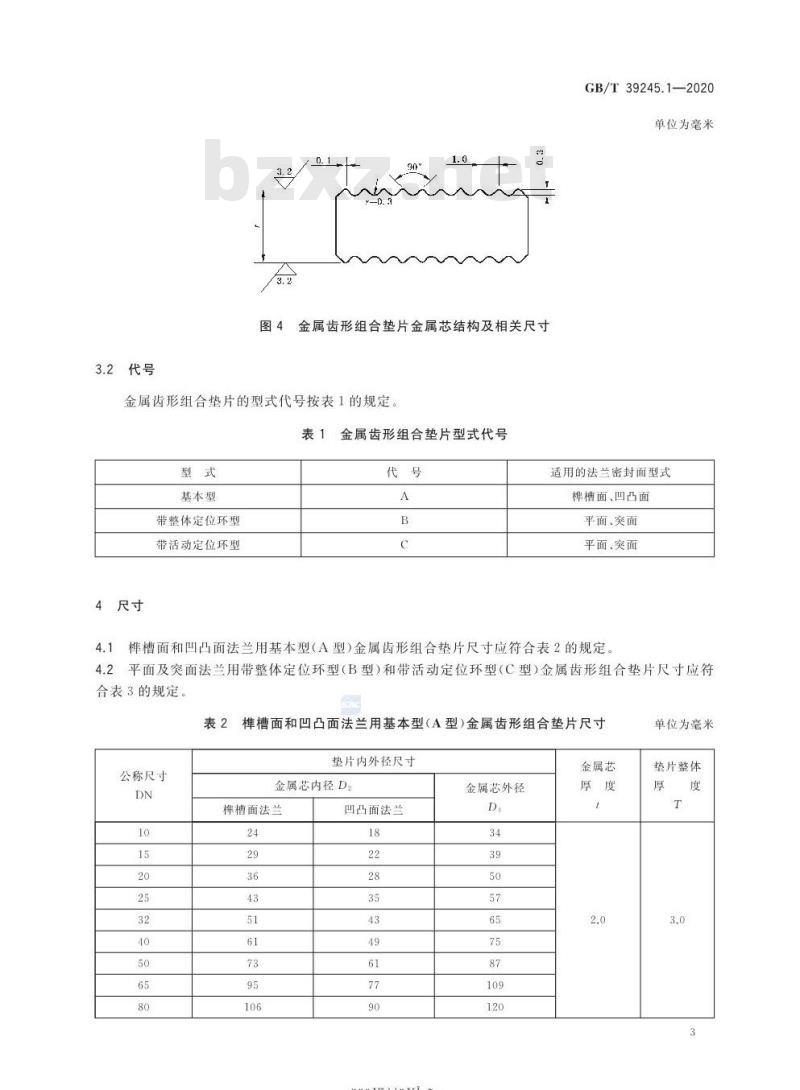

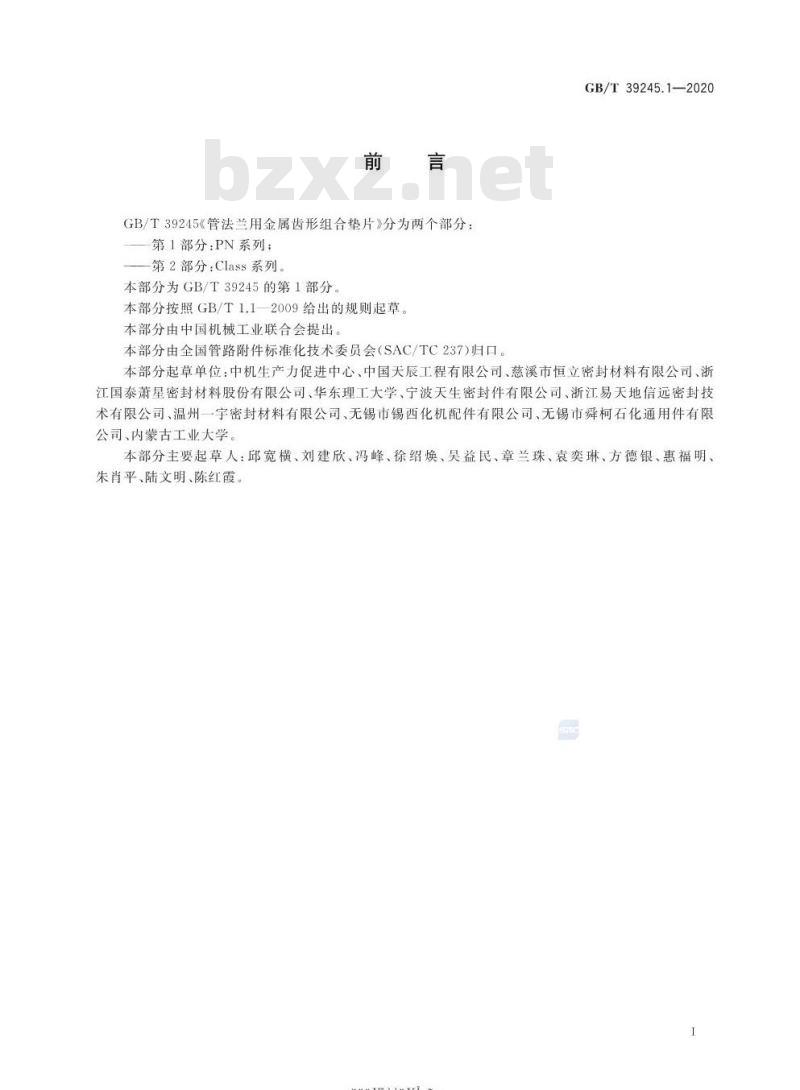

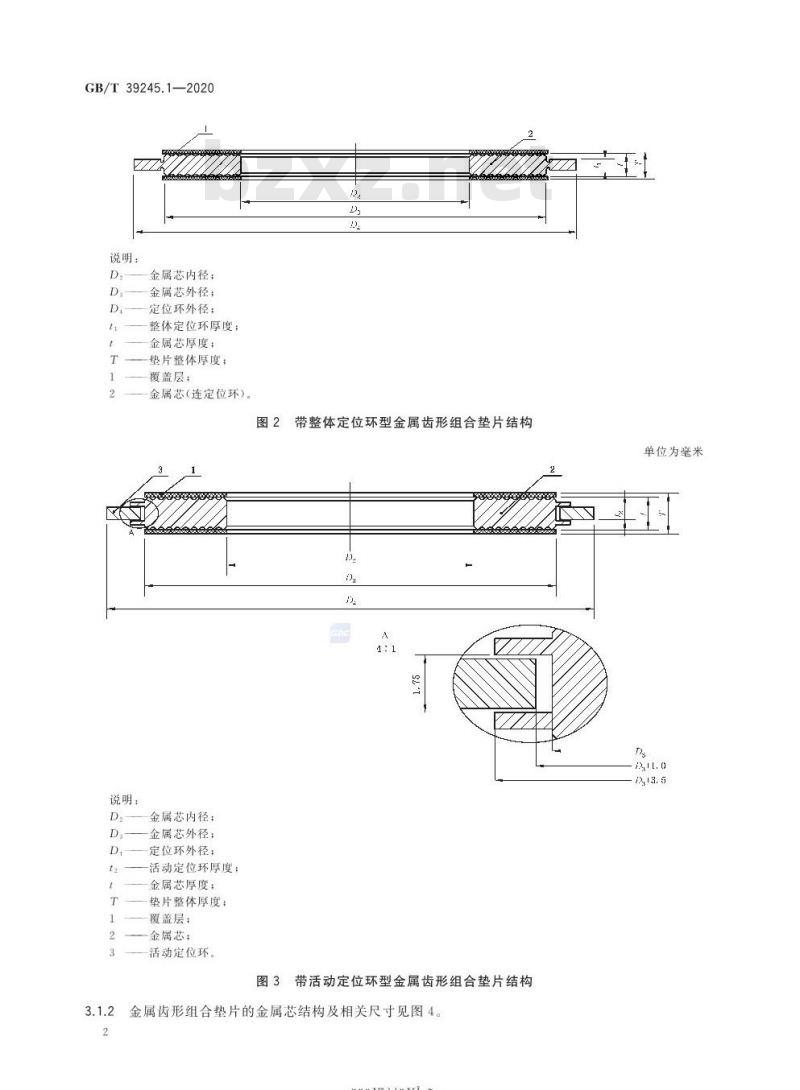

中华人民共和国国家标准 GB/T39245.1—2020 管法兰用金属齿形组合垫片 第1部分：PN系列 Grooved metal gaskets with covering layers for pipe flanges - Part 1: PN designated 发布：2020-11-19 实施：2021-06-01 前言 GB/T39245《管法兰用金属齿形组合垫片》分为两个部分：第1部分PN系列，第2部分Class系列。本部分为GB/T39245的第1部分。本部分按照GB/T1.1—2009规则起草，由中国机械工业联合会提出，全国管路附件标准化技术委员会（SAC/TC237）归口。起草单位包括中机生产力促进中心、中国天辰工程有限公司、慈溪市恒立密封材料有限公司、浙江国泰萧星密封材料股份有限公司等。主要起草人包括邱宽横、刘建欣、冯峰、徐绍焕等。 1 范围 本部分规定了PN标记钢制管法兰用带覆盖层金属齿形组合垫片（以下简称金属齿形组合垫片）的型式及代号、尺寸、要求、检验、标记及标志、包装及贮运。适用于公称压力不大于PN160、公称尺寸不大于DN2000的金属齿形组合垫片。 2 规范性引用文件 GB/T2054 镍及镍合金板 GB/T3280 不锈钢冷轧钢板和钢带 GB/T12385—2008 管法兰用垫片密封性能试验方法 JB/T7758.2 柔性石墨板技术条件 JB/T10688 聚四氟乙烯垫片 3 型式及代号 3.1 型式 金属齿形组合垫片分为三种型式：基本型、带整体定位环型、带活动定位环型，其结构分别见图1～图3。 基本型由金属芯与覆盖层组成；带整体定位环型在金属芯基础上增加整体定位环；带活动定位环型则采用可活动定位结构以适应安装要求。 金属芯结构及相关尺寸见图4。 3.2 代号 金属齿形组合垫片型式代号如下：A型为基本型，B型为带整体定位环型，C型为带活动定位环型。 适用法兰密封面型式：A型适用于样槽面和凹凸面法兰；B型与C型适用于平面与突面法兰。 4 尺寸 4.1 样槽面和凹凸面法兰用A型垫片尺寸应符合表2规定。 4.2 平面及突面法兰用B型和C型垫片尺寸应符合表3规定。 表2规定了不同公称尺寸DN对应的垫片内径与外径尺寸，包括金属芯内径D、外径D等参数，用于保证不同规格法兰的密封适配性。
