【GB国家标准】 气弹簧设计计算

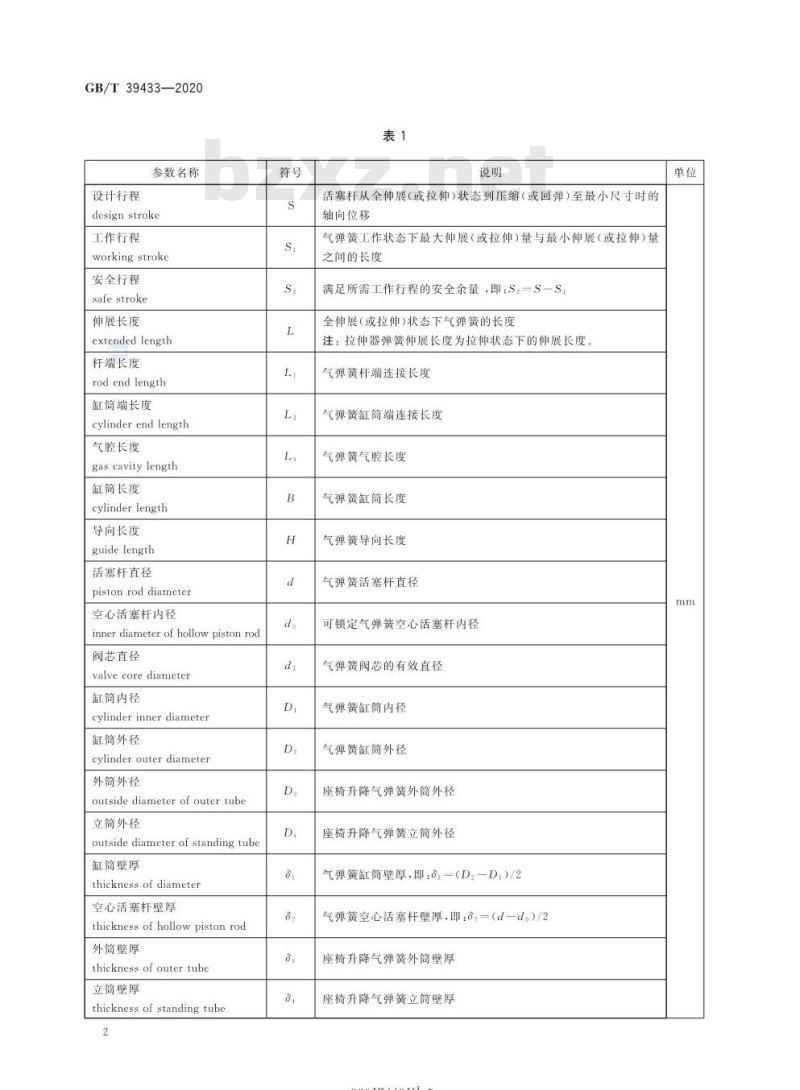

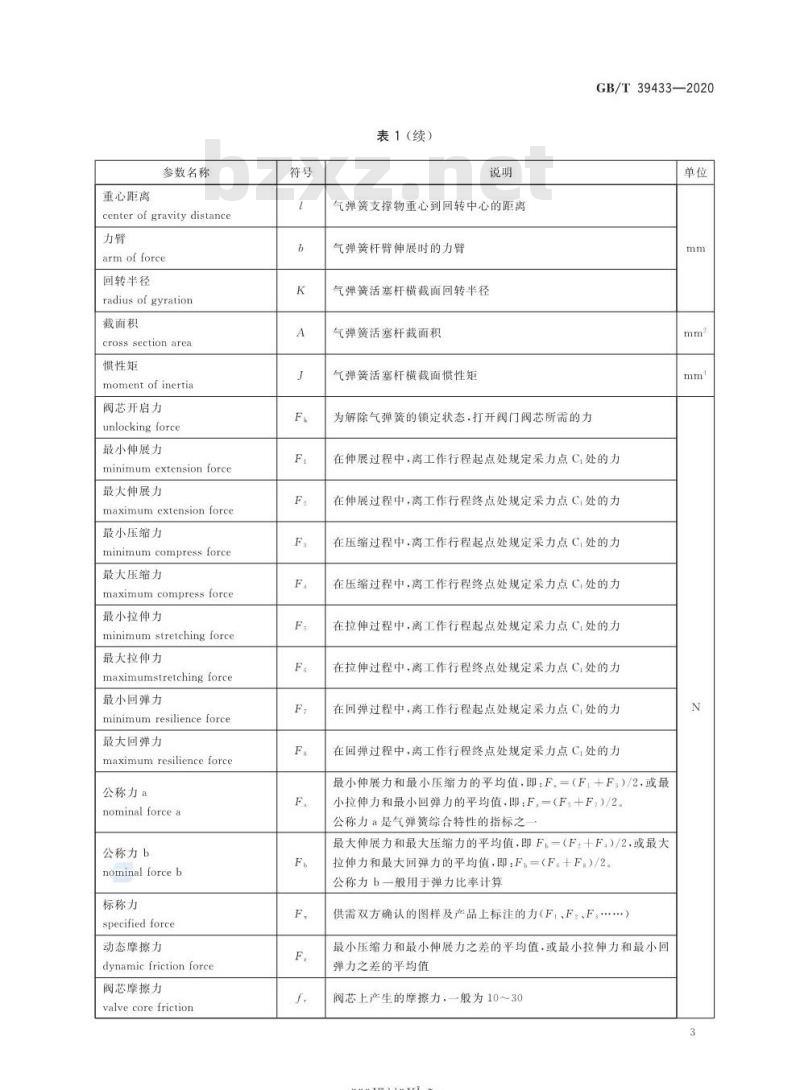

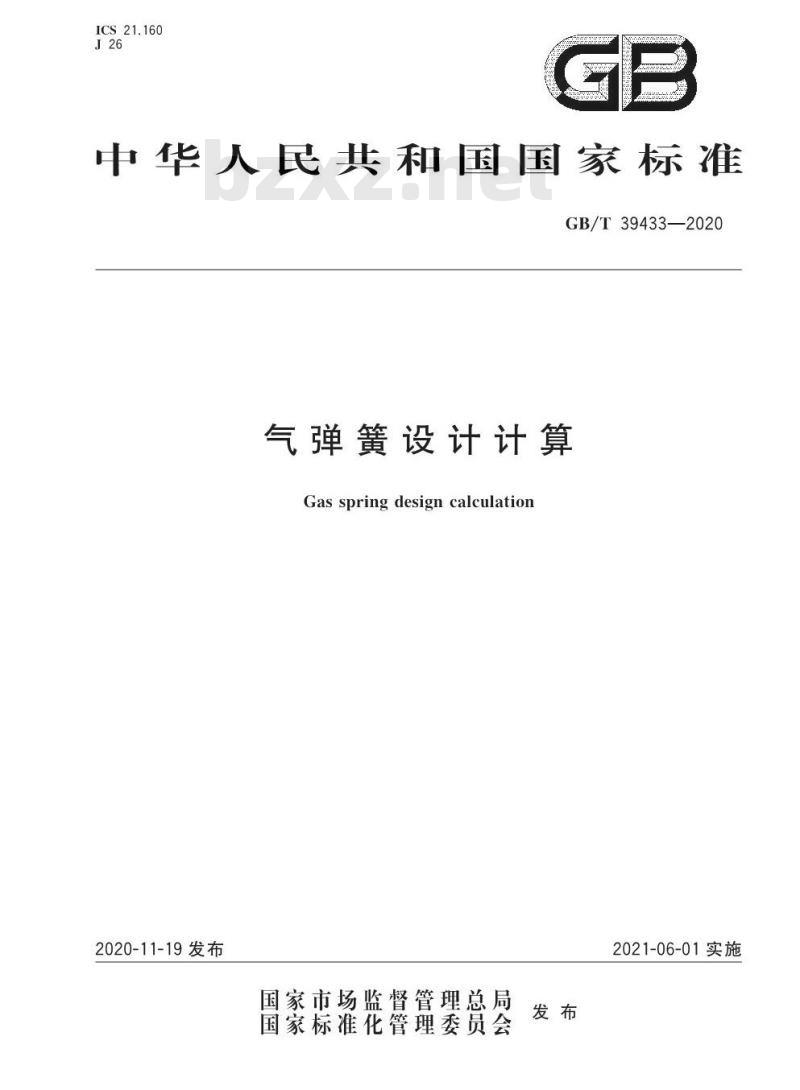

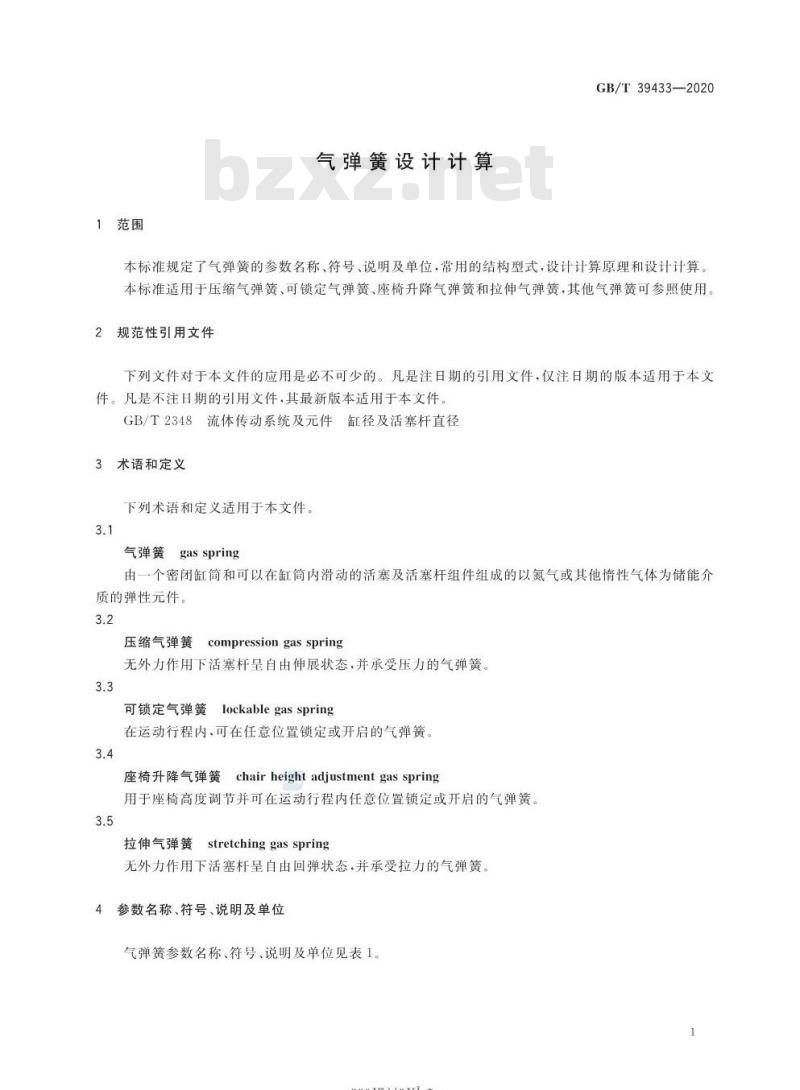

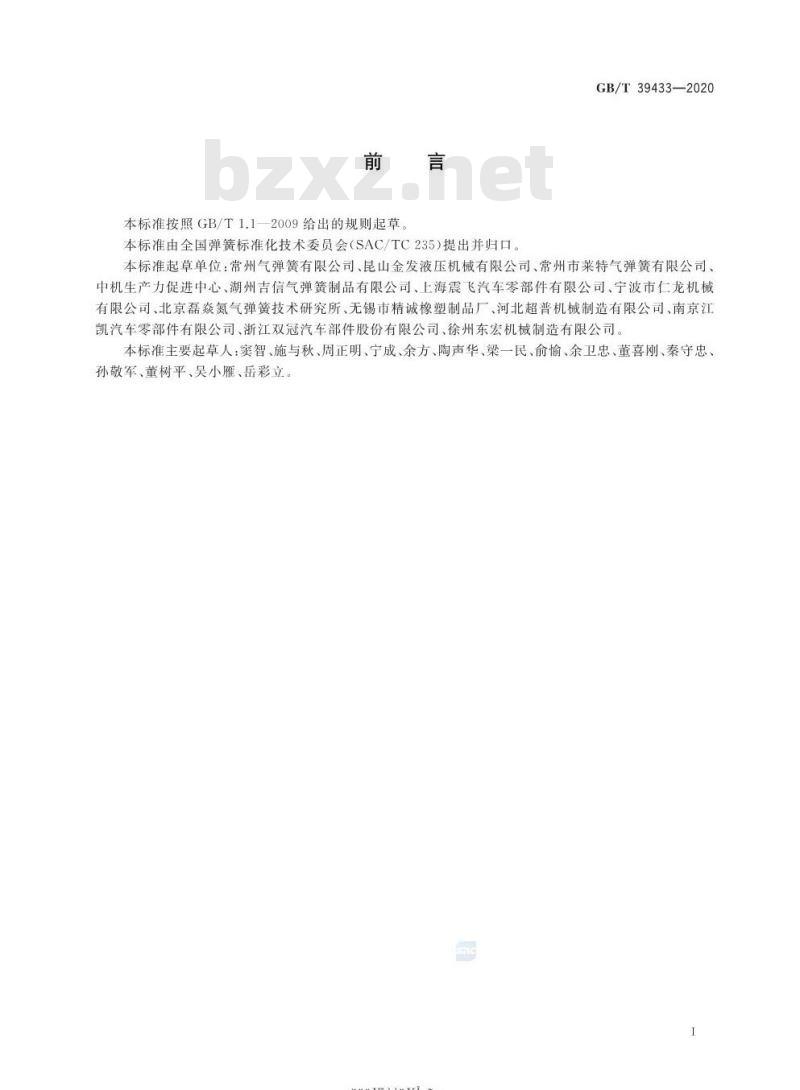

中华人民共和国国家标准 GB/T39433—2020 气弹簧设计计算 Gas spring design calculation 发布：2020-11-19 实施：2021-06-01 前言 本标准按照GB/T1.1—2009规则起草，由全国弹簧标准化技术委员会（SAC/TC235）提出并归口。起草单位包括常州气弹簧有限公司、昆山金发液压机械有限公司、常州市莱特气弹簧有限公司、中机生产力促进中心、湖州吉信气弹簧制品有限公司等。主要起草人包括窦智、施与秋、周正明、宁成、余方等。 1 范围 本标准规定了气弹簧的参数名称、符号、说明及单位，常用的结构型式，设计计算原理和方法。适用于压缩气弹簧、可锁定气弹簧、座椅升降气弹簧和拉伸气弹簧，其他类型气弹簧可参照使用。 2 规范性引用文件 GB/T2348 流体传动系统及元件缸径及活塞杆直径术语和定义 3 术语和定义 3.1 气弹簧（gas spring）：由密闭缸筒和可在其中滑动的活塞及活塞杆组成，以氮气或其他惰性气体为储能介质的弹性元件。 3.2 压缩气弹簧（compression gas spring）：无外力作用下活塞杆呈自由伸展状态，并承受压力的气弹簧。 3.3 可锁定气弹簧（lockable gas spring）：在运动行程内可在任意位置锁定或释放的气弹簧。 3.4 座椅升降气弹簧（chair height adjustment gas spring）：用于座椅高度调节，可在运动行程内任意位置锁定或释放的气弹簧。 3.5 拉伸气弹簧（stretching gas spring）：无外力作用下活塞杆呈自由回弹状态，并承受拉力的气弹簧。 4 参数名称、符号、说明及单位 气弹簧的参数名称、符号及说明见表1。 表1 气弹簧参数名称、符号及说明 参数名称 | 符号 | 说明 设计行程 | s | 活塞杆从全伸展（或拉伸）状态到压缩（或回弹）最小尺寸时的轴向位移 工作行程 | s_i | 气弹簧工作状态下最大伸展（或拉伸）量与最小伸展（或拉伸）量之间的长度 安全行程 | s | 满足所需工作行程的安全余量 伸展长度 | L | 全伸展（或拉伸）状态下气弹簧的长度 杆端长度 | L_a | 气弹簧杆端连接长度 缸筒端长度 | B | 气弹簧缸筒端连接长度 气腔长度 | H | 气弹簧气腔长度 缸筒长度 | d | 气弹簧缸筒长度 导向长度 | d_i | 气弹簧导向长度 活塞杆直径 | D | 气弹簧活塞杆直径 空心活塞杆内径 | D | 可锁定气弹簧空心活塞杆内径 阀芯直径 | D | 气弹簧阀芯有效直径 缸筒内径 | D | 气弹簧缸筒内径 缸筒外径 | D | 气弹簧缸筒外径 外筒外径 | D | 座椅升降气弹簧外筒直径 立筒外径 | D | 座椅升降气弹簧立筒外径 缸筒壁厚 | δ | 缸筒壁厚 空心活塞杆壁厚 | δ | 空心活塞杆壁厚 外筒壁厚 | δ | 外筒壁厚 立筒壁厚 | δ | 立筒壁厚
