【GB国家标准】 机械产品制造过程数字化仿真第1部分:通用要求

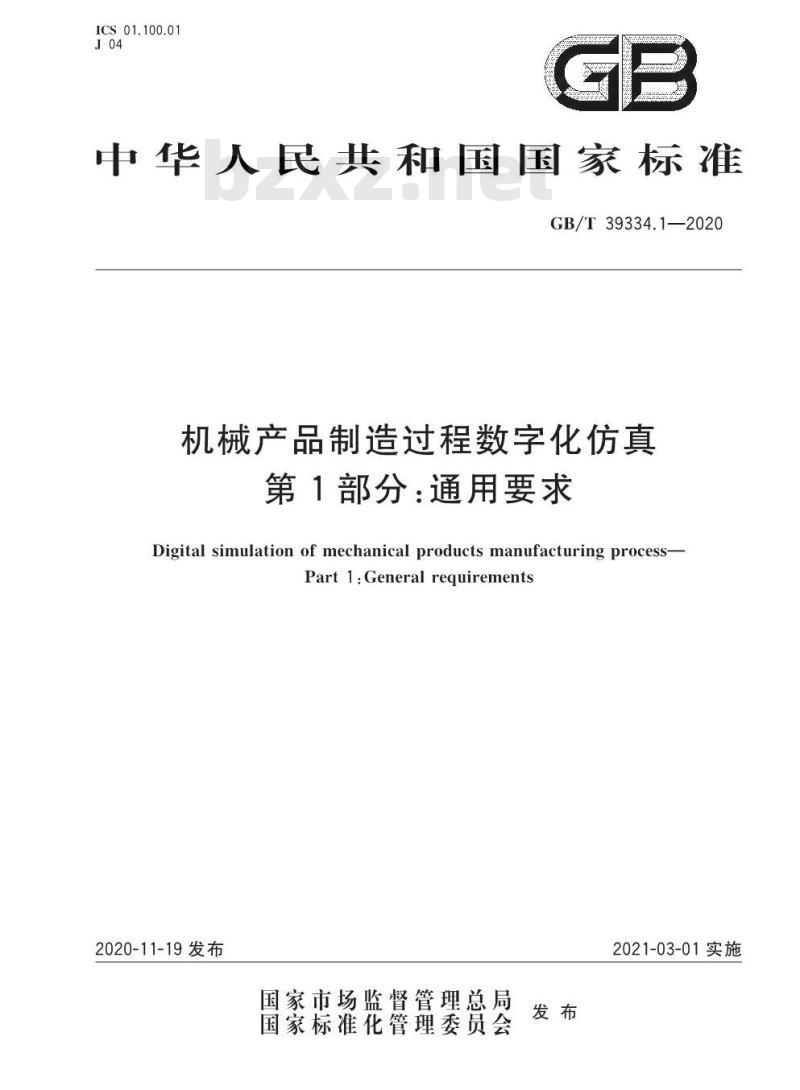

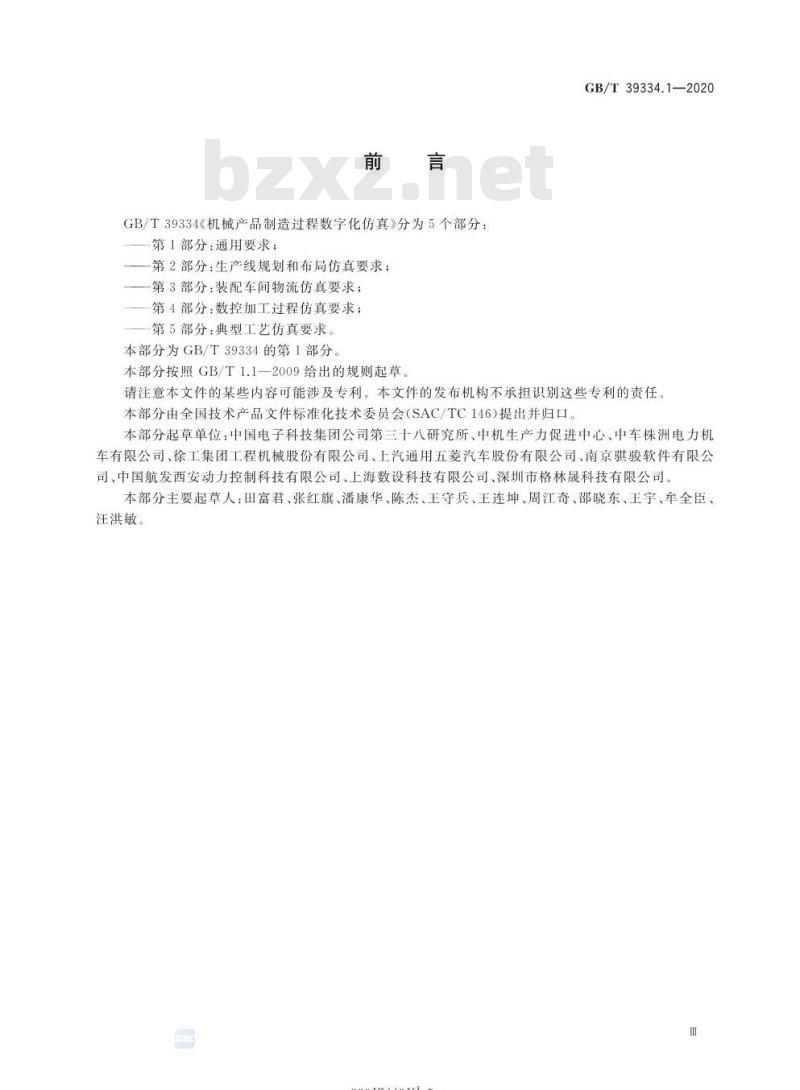

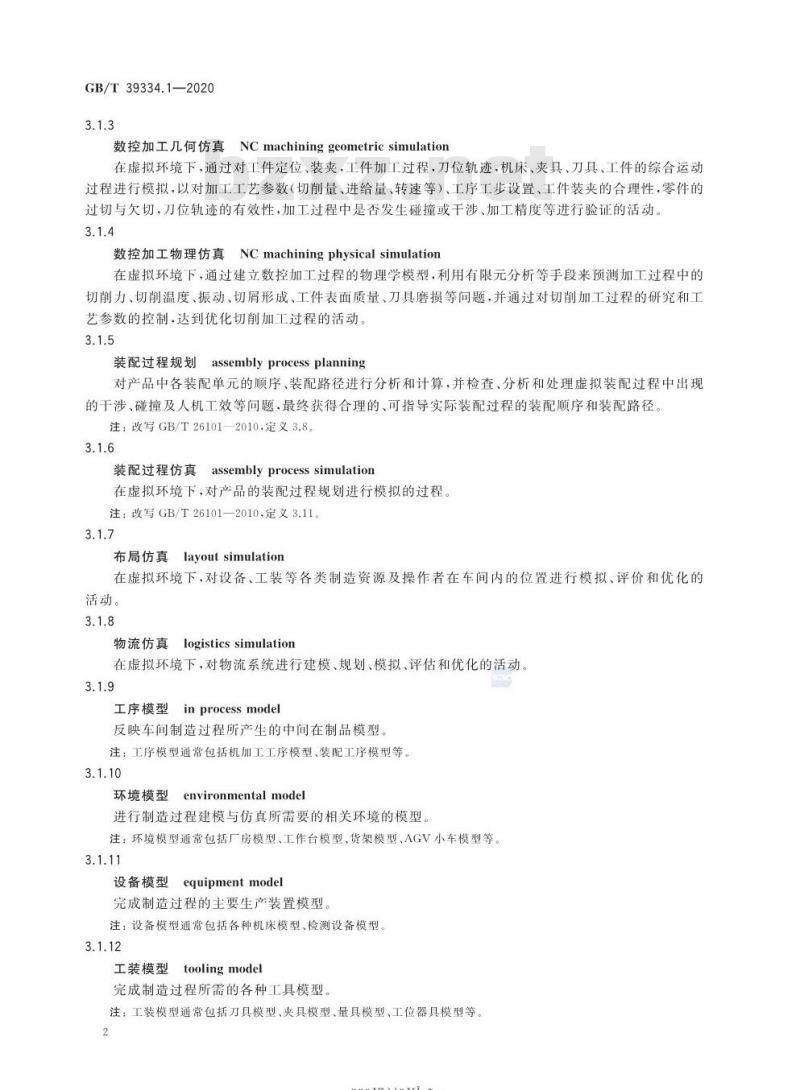

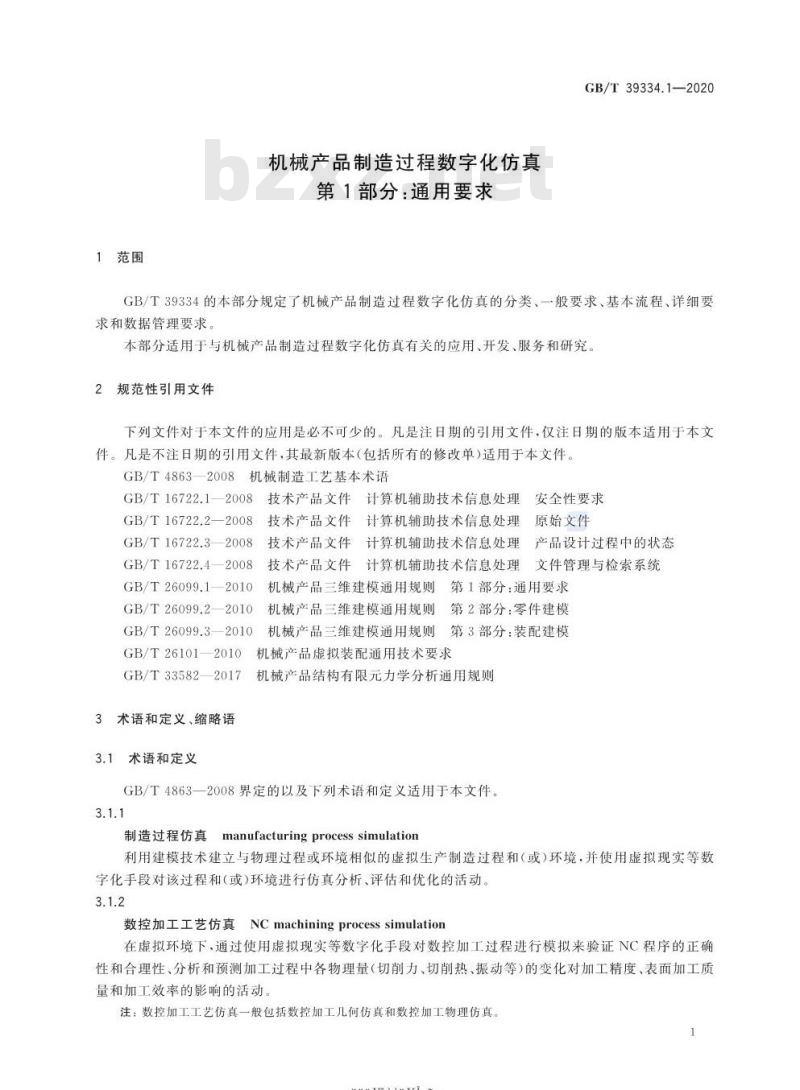

ICS 01.100.01 J04 C 中华人民共和国国家标准 GB/T 39334.1—2020 机械产品制造过程数字化仿真 第1部分：通用要求 Digital simulation of mechanical products manufacturing process - Part 1: General requirements 2020-11-19 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-03-01 实施 前言 GB/T 39334《机械产品制造过程数字化仿真》分为5个部分：第1部分：通用要求；第2部分：生产线规划和布局仿真要求；第3部分：装配车间物流仿真要求；第4部分：数控加工过程仿真要求；第5部分：典型工艺仿真要求。本部分为第1部分。本部分按照GB/T 1.1—2009给出的规则起草。本部分起草单位包括中国电子科技集团公司第三十八研究所、中机生产力促进中心、中车株洲电力机车有限公司、徐工集团工程机械股份有限公司、上汽通用五菱汽车股份有限公司等。本部分主要起草人包括田富君、张红旗、潘康华、陈杰、王守兵、王连坤、周江奇、邵晓东、王宇、牟全臣、汪洪敏。 1 范围 本部分规定了机械产品制造过程数字化仿真的分类、一般要求、基本流程、详细要求和数据管理要求。本部分适用于与机械产品制造过程数字化仿真有关的应用、开发、服务和研究。 2 规范性引用文件 GB/T 4863—2008 机械制造工艺基本术语 GB/T 16722.1—2008 技术产品文件计算机辅助技术信息处理安全性要求 GB/T 16722.2—2008 技术产品文件计算机辅助技术信息处理原始文件 GB/T 16722.3—2008 技术产品文件计算机辅助技术信息处理产品设计过程中的状态 GB/T 16722.4—2008 技术产品文件计算机辅助技术信息处理文件管理与检索系统 GB/T 26099.1—2010 机械产品三维建模通用规则 第1部分：通用要求 GB/T 26099.2—2010 机械产品三维建模通用规则 第2部分：零件建模 GB/T 26099.3—2010 机械产品三维建模通用规则 第3部分：装配建模 GB/T 26101—2010 机械产品虚拟装配通用技术要求 GB/T 33582—2017 机械产品结构有限元力学分析通用规则 3 术语和定义、缩略语 3.1 术语和定义 制造过程仿真：利用建模技术建立与物理过程或环境相似的虚拟生产制造过程或环境，并使用数字化手段进行仿真分析、评估与优化的活动。 数控加工工艺仿真：在虚拟环境下对数控加工过程进行模拟，用于验证NC程序正确性并分析加工过程中物理量变化对加工质量与效率的影响。 数控加工几何仿真：对工件定位、装夹、刀具轨迹及机床运动过程进行模拟，用于验证加工工艺参数合理性及加工过程有效性。
