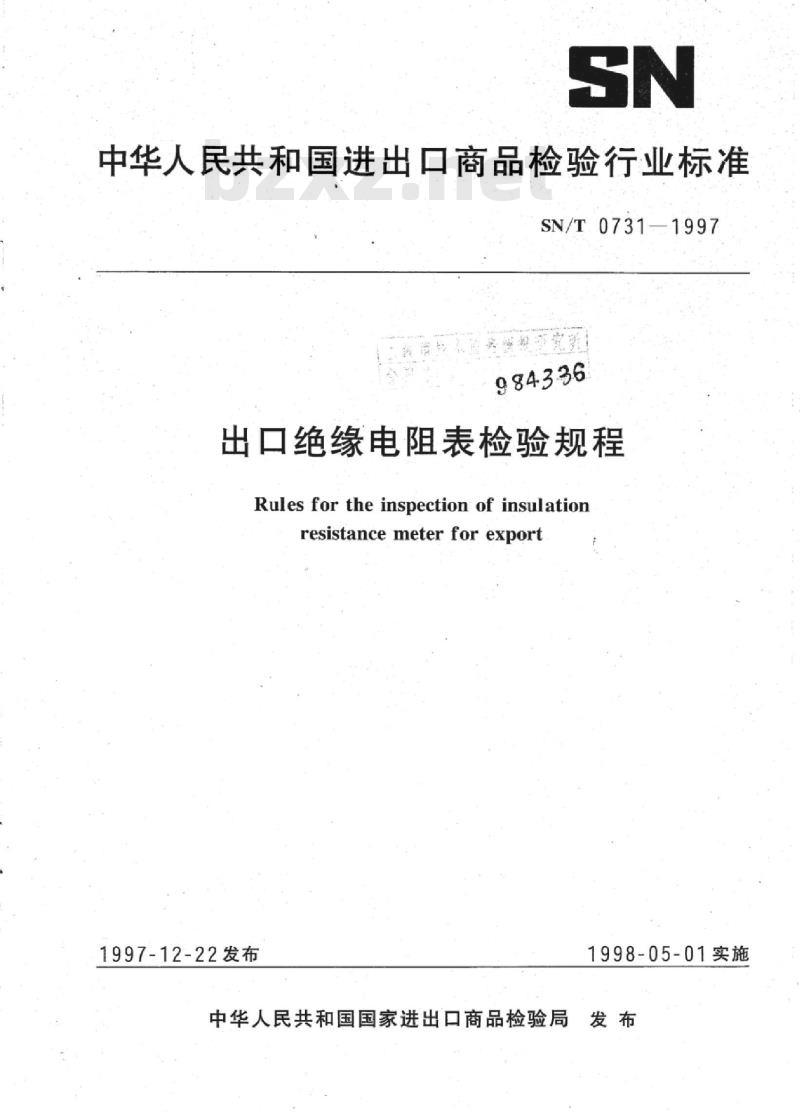

【SN商检标准】 出口绝缘电阻表检验规程

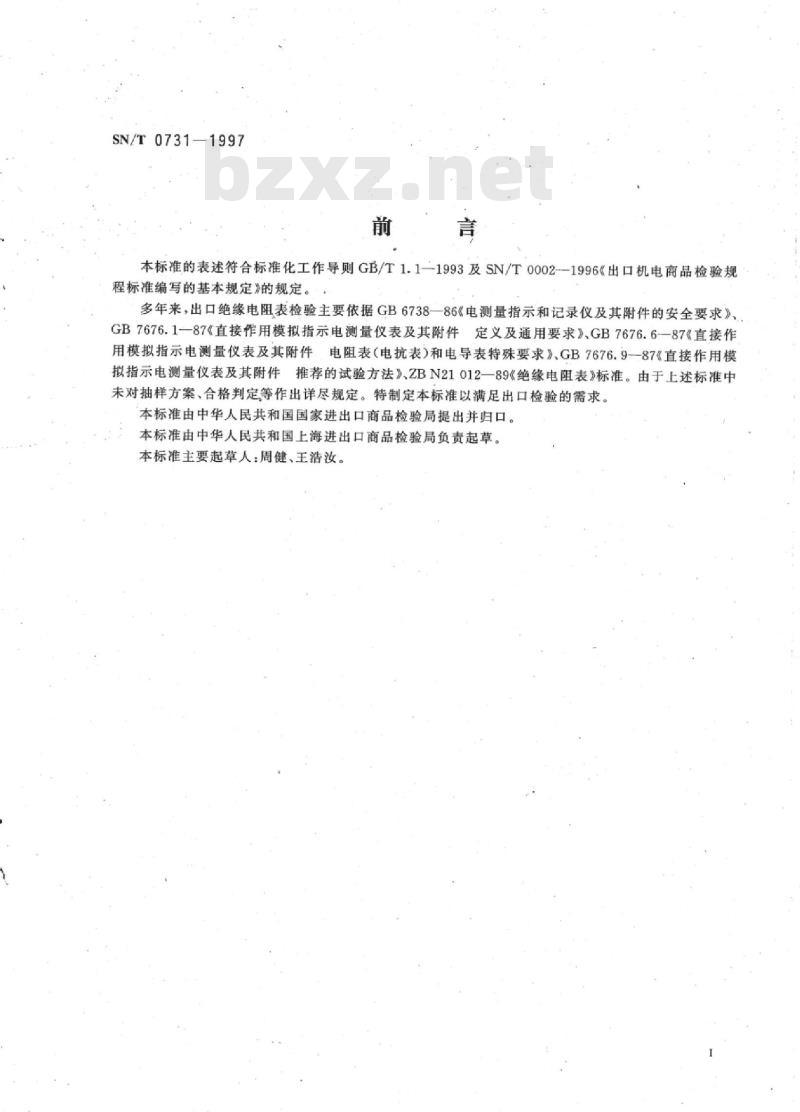

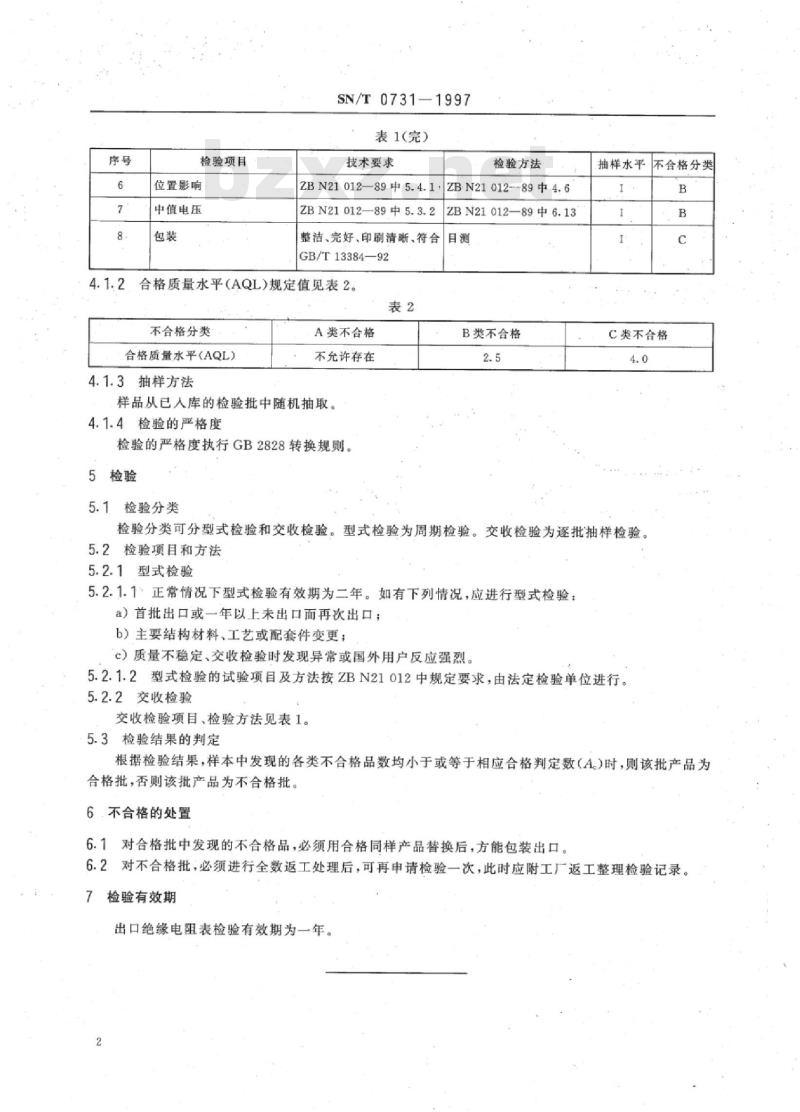

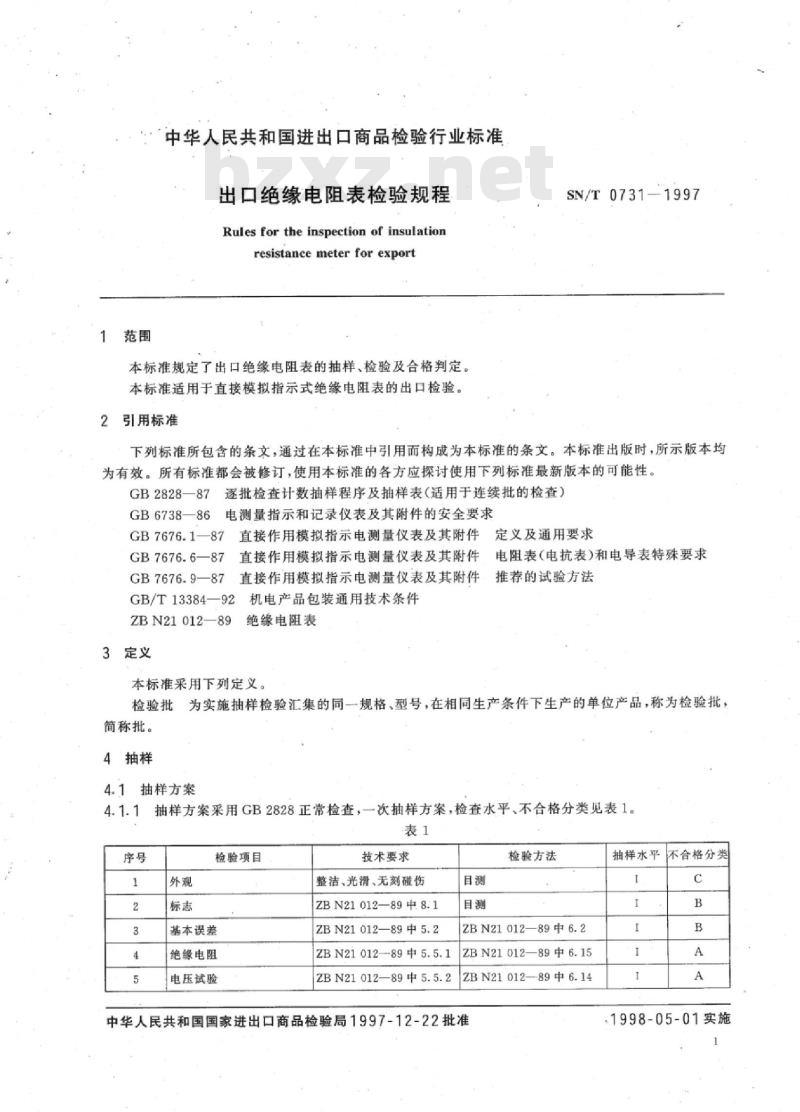

SN/T0731-1997 出口绝缘电阻表检验规程 前言 本标准的表述符合标准化工作导则GB/T1.1-1993及SN/T0002-1996《出口机电商品检验规程标准编写的基本规定》。多年来，出口绝缘电阻表检验主要依据GB6738-86《电测量指示和记录仪及其附件的安全要求》、GB7676.1-87《直接作用模拟指示电测量仪表及其附件定义及通用要求》、GB7676.6-87《直接作用模拟指示电测量仪表及其附件电阻表（电抗表）和电导表特殊要求》、GB7676.9-87《直接作用模拟指示电测量仪表及其附件推荐的试验方法》、ZBN21012-89《绝缘电阻表》标准。由于上述标准中未对抽样方案、合格判定等作出详尽规定，特制定本标准以满足出口检验需求。本标准由中华人民共和国国家进出口商品检验局提出并归口，由上海进出口商品检验局负责起草。主要起草人：周健、王浩汝。 1 范围 本标准规定了出口绝缘电阻表的抽样、检验及合格判定方法，适用于直接模拟指示式绝缘电阻表的出口检验。 2 规范性引用文件 下列标准通过在本标准中引用而构成本标准的条文，出版时所示版本均为有效。使用本标准的各方应探讨使用下列标准最新版本的可能性： - GB2828-87 逐批检查计数抽样程序及抽样表（适用于连续批的检查） - GB6738-86 电测量指示和记录仪及其附件的安全要求 - GB7676.1-87 直接作用模拟指示电测量仪表及其附件定义及通用要求 - GB7676.6-87 电阻表（电抗表）和电导表特殊要求 - GB7676.9-87 直接作用模拟指示电测量仪表及其附件推荐的试验方法 - GB/T13384-92 机电产品包装通用技术条件 - ZBN21012-89 绝缘电阻表 3 定义 检验批：为实施抽样检验而汇集的同规格、型号，在相同生产条件下生产的单位产品，称为检验批，简称批。 4 抽样 4.1 抽样方案 抽样方案采用GB2828正常检查一次抽样方案，检查水平及不合格分类见表1。样品从已入库的检验批中随机抽取。检验严格度执行GB2828转换规则。 表1 检验项目、不合格分类及检验方法 序号 检验项目 技术要求 检验方法 1 外观 整洁、光滑、无刻碰伤 目测 2 标志 ZBN21012-89中8.1 目测 3 基本误差 ZBN21012-89中5.2 ZBN21012-89中6.2 4 绝缘电阻 ZBN21012-89中5.5.1 ZBN21012-89中6.15 5 电压试验 ZBN21012-89中5.5.2 ZBN21012-89中6.14 6 位置影响 ZBN21012-89中5.4.1;4.6;5.3.2 目测 7 中值电压 ZBN21012-89中6.13 目测 8 包装 整洁、完好、印刷清晰，符合GB/T13384-92 目测 合格质量水平（AQL）规定值见表2。A类不合格不允许存在，B类不合格AQL为2.5，C类不合格AQL为4.0。 5 检验 5.1 检验分类 检验可分为型式检验和交收检验。型式检验为周期检验，交收检验为逐批抽样检验。 5.2 检验项目和方法 5.2.1 型式检验 5.2.1.1 正常情况下型式检验有效期为二年。如出现下列情况，应进行型式检验： a）首批出口或一年以上未出口再次出口； b）主要结构、材料、工艺或配套件变更； c）质量不稳定、交收检验时发现异常或国外用户反应强烈。 5.2.1.2 型式检验的试验项目及方法按ZBN21012-89规定执行。
