【HG化工标准】 纺织染整助剂 双氧水稳定剂 对双氧水稳定性能的测定

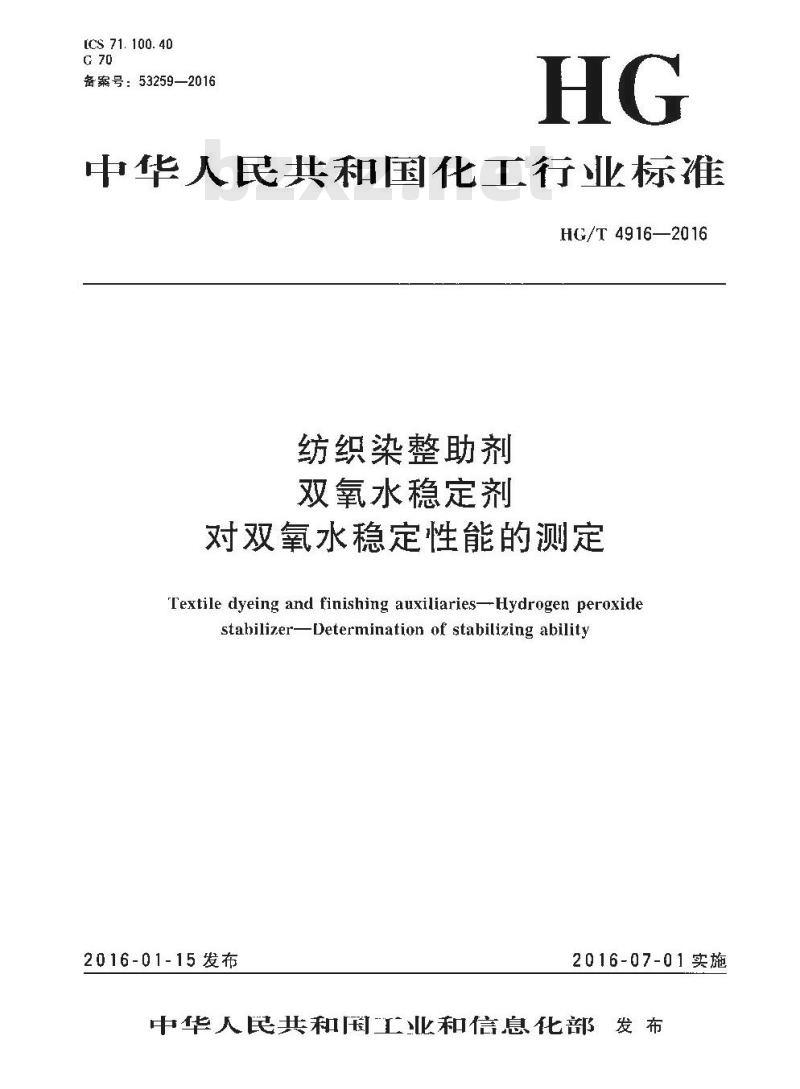

ICS 71. 100. 40 备案号：53259—2016 中华人民共和国化工行业标准 HG/T 4916—2016 纺织染整助剂 双氧水稳定剂 对双氧水稳定性能的测定 Textile dyeing and finishing auxiliaries - Hydrogen peroxide stabilizer - Determination of stabilizing ability 2016-01-15 发布 2016-07-01 实施 中华人民共和国工业和信息化部发布 前言 HG/T 4916—2016 本标准按照 CB/T 1.1—2039《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准由中国纺织工业联合会提出。本标准由全国染料标准化技术委员会印染助剂分技术委员会（SAC/1:13/SC）归口。 本标准起草单位：广东德关精细化工股份有限公司、顺德职业技术学院、浙江传化股份有限公司。 本标准主要起草人：邓东海、罗亮、郭淑霞、刘金华、李世琪、朱泉、姜佳丽、赵婷。 1 范围 纺织染整助剂 双氧水稳定剂 对双氧水稳定性能的测定 本标准规定了纺织染整助剂中双氧水稳定剂对双氧水稳定性能的测定方法。 本标准适用于纤维素纤维类纺织品漂白用双氧水稳定剂对双氧水稳定性能的测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 601 化学试剂 标准滴定溶液的制备 GB/T 6682 分析实验用水规格和试验方法 3 原理 参照印染厂纯棉织物的常规漂白工艺处方配制漂白工作液，加入量的双氧水稳定剂，分别在常温和高温下放置定时间；然后用高锰酸钾标准滴定溶液测定双氧水的浓度，再计算出双氧水的分解率。双氧水分解率越低，表明其对双氧水的稳定性能越好。 反应方程式如下： 2KMnO4 + H2O2 + H2SO4 → 2MnSO4 + O2 + 3H2O 4 试剂和材料 除非另有规定，应使用确认为分析纯的试剂及 GB/T 6682 规定的三级水。 4.1 高锰酸钾标准滴定溶液：按 GB/T 601 配制和标定，浓度为 0.1 mol/L。 4.2 高锰酸钾标准滴定溶液：按 GB/T 601 配制和标定，浓度为 0.5 mol/L。 4.3 双氧水：30%（质量分数）。 4.4 三氯化铁。 4.5 氢氧化钠。 4.6 硫酸溶液：3 mol/L。 4.7 织物：18.22 Tex 纯棉双面针织布；128×60/29.16 Tex×36.44 Tex 纯棉机织布。 5 仪器和设备 5.1 锥形烧瓶：25 mL。 5.2 锥形烧瓶：250 mL。 5.3 移液管：1 mL, 5 mL, 10 mL。 5.4 容量瓶：100 mL。 5.5 实验室高温染色小样机。 5.6 实验室恒温振荡染色小样机。 5.7 电子天平：感量 0.01 g。 6 含固量测定及换算 双氧水稳定剂按照 HG/T 2266 规定的方法测定含固量，然后换算为 20%（质量分数）的含固量进行试验。 7 双氧水浓度的测试 准确吸取 10 mL 待配或经过处理的双氧水溶液：置于锥形瓶中，加入 10 mL 水和 10 mL 3 mol/L 硫酸溶液（4.6），用浓度为 0.1 mol/L 的高锰酸钾标准滴定溶液（4.1）或浓度为 0.5 mol/L 的高锰酸钾标准滴定溶液（4.2）滴定至刚 나타 粉红色即为终点（3 分钟内红色不消失），记录耗用的高锰酸钾标准滴定溶液的体积 V（mL）。 双氧水溶液中的双氧水浓度以 H2O2 计，数值以 摩尔每升（mol/L）表示，按公式（1）计算： C(H2O2) = (c(KMnO4) × V(KMnO4)) / V(H2O2) --- (1) 式中： c(KMnO4) —— 滴定时所用高锰酸钾标准滴定溶液的浓度的准确数值，单位为 摩尔每升 (mol/L)； V(KMnO4) —— 滴定时耗用高锰酸钾标准滴定溶液的体积的数值，单位为 毫升 (mL)； V(H2O2) —— 滴定时吸取双氧水溶液的体积的数值，单位为 毫升 (mL)。 注：根据双氧水溶液中双氧水含量的多少选择相应浓度的高锰酸钾标准滴定溶液。 8 测试步骤 8.1 在浸溃法工艺条件下对双氧水的稳定性能 8.1.1 配制含有双氧水（4.3）5.0 g/L、双氧水稳定剂 2.0 g/L、三氯化铁（4.4）2.0 g/L、氢氧化钠（4.5）2.0 g/L 的溶液 200 mL。 8.1.2 将溶液移入锥形烧瓶中，盖上塞子，微紧，然后置于恒温振荡染色小样机中，以 10 次/min 的振荡频率；从 35℃ 开始，以 2 ℃/min 的升温速率升温至...
