【SN商检标准】 出口中小型水力发电设备检验规程

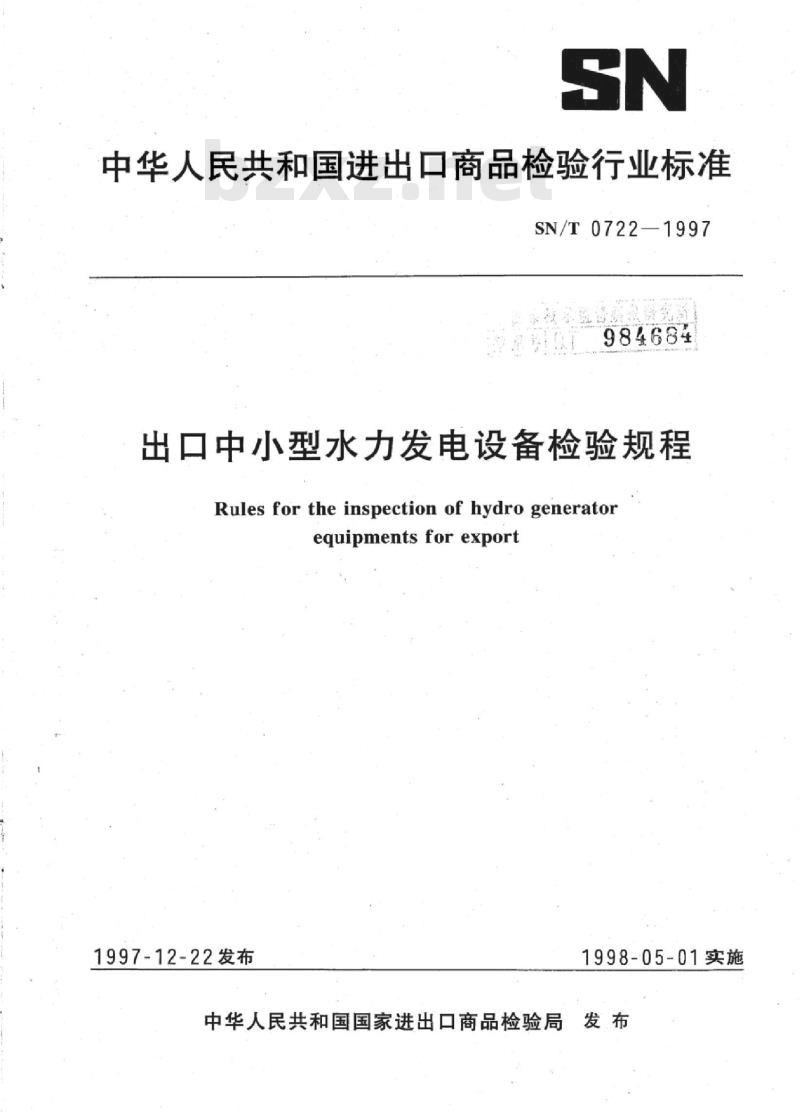

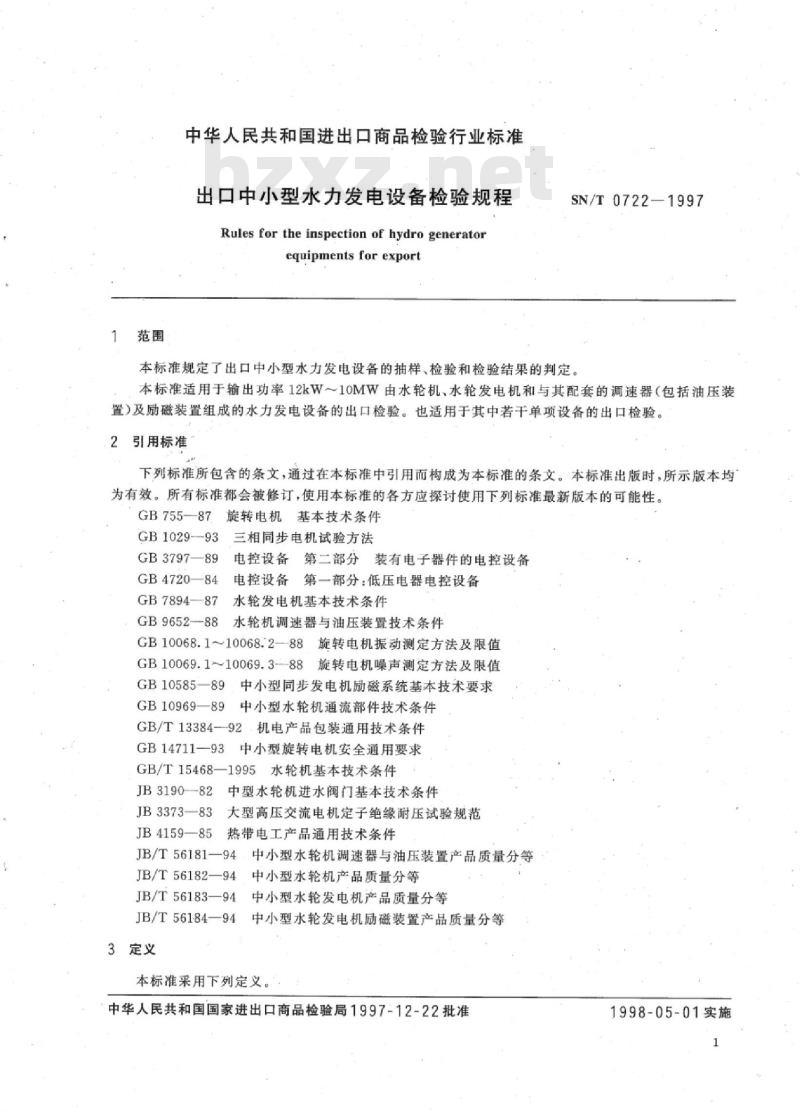

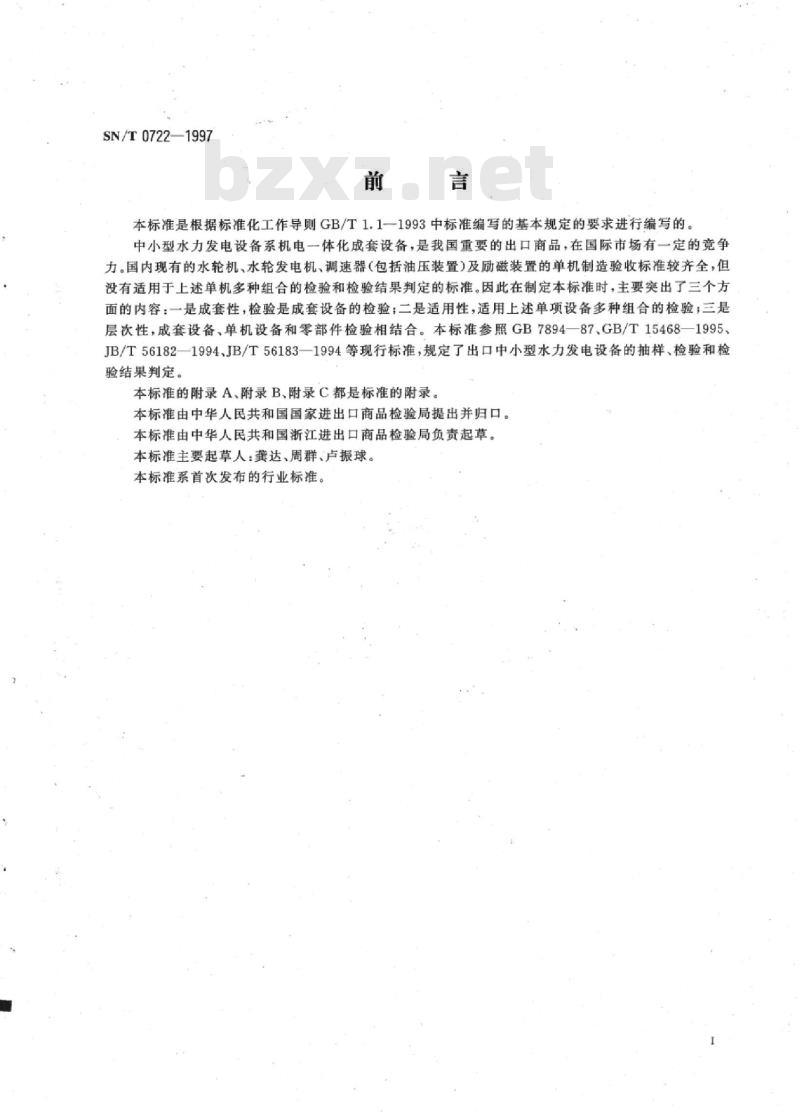

SN/T0722—1997 中华人民共和国进出口商品检验行业标准 出口中小型水力发电设备检验规程 Rules for the inspection of hydro generator equipments for export 1997-12-22发布 1998-05-01实施 前言 本标准是根据标准化工作导则GB/T1.1—1993中标准编写的基本规定的要求进行编写的。中小型水力发电设备系机电一体化成套设备，是我国重要的出口商品，在国际市场有一定的竞争力。国内现有的水轮机、水轮发电机、调速器（包括油压装置）及励磁装置的单机制造验收标准较齐全，但没有适用于上述单机多种组合的检验和检验结果判定的标准。因此在制定本标准时，主要突出了三个方面的内容：一是成套性，检验是成套设备的检验；二是适用性，适用上述单项设备多种组合的检验；三是层次性，成套设备、单机设备和零部件检验相结合。本标准参照GB7894—87、GB/T15468—1995、JB/T56182—1994、JB/T56183—1994等现行标准，规定了出口中小型水力发电设备的抽样、检验和检验结果判定。 本标准的附录A、附录B、附录C都是标准的附录。本标准由中华人民共和国国家进出口商品检验局提出并归口。本标准由中华人民共和国浙江进出口商品检验局负责起草。本标准主要起草人：龚达、周群、卢振球。本标准系首次发布的行业标准。 1 范围 本标准规定了出口中小型水力发电设备的抽样、检验和检验结果的判定。本标准适用于输出功率12kW～10MW由水轮机、水轮发电机和与其配套的调速器（包括油压装置）及励磁装置组成的水力发电设备的出口检验。也适用于其中若干单项设备的出口检验。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - GB755-87 旋转电机基本技术条件 - GB1029-93 三相同步电机试验方法 - GB3797—89 电控设备第二部分：装有电子器件的电控设备 - GB4720—84 电控设备第一部分：低压电器 - GB7894—87 水轮发电机基本技术条件 - GB9652-88 水轮机调速器与油压装置技术条件 - GB10068.1~10068.2—88 旋转电机振动测定方法及限值 - GB10069.1~10069.3-88 旋转电机噪声测定方法及限值 - GB10585-89 中小型同步发电机励磁系统基本技术要求 - GB10969-89 中小型水轮机通流部件技术条件 - GB/T13384--92 机电产品包装通用技术条件 - GB14711--93 中小型旋转电机安全通用要求 - GB/T15468—1995 水轮机基本技术条件 - JB3190—82 中型水轮机进水阀门基本技术条件 - JB3373—83 中小型水轮机调速器与油压装置产品质量分等 - JB4159—85 中小型水轮机产品质量分等 - JB/T56181—94 大型高压交流电机定子绝缘耐压试验规范 - JB/T56182—94 热带电工产品通用技术条件 - JB/T56183—94 中小型水轮发电机产品质量分等 - JB/T56184—94 中小型水轮发电机励磁装置产品质量分等 3 定义 本标准采用下列定义。 3.1 检验批 为实施抽样检验汇集的同一规格或同一规格、型号，在相同生产条件下生产的单位产品称为检验批，简称批。 3.2 单位产品 为实施抽样检验的需要而划分的基本单位。单位产品可以是水轮机、水轮发电机、调速器及油压装置、励磁装置中若干单台设备组成的一套发电设备，也可以是其中的一台设备。 4 抽样 4.1 抽样条件 提交抽样的检验批须经生产厂检验合格。生产厂应提供有效的型式试验报告。 4.2 抽样方案见表1。 表1 抽样方案 批量范围 | 抽取样本数 3以下 | 逐一检验 3~5 | 2 4.3 抽样方法 从检验批中按单位产品随机抽取样本。 5 检验 5.1 检验分类 检验分为型式检验和交收检验。 5.1.1 型式检验 审核生产厂提交的有效的型式试验报告。 5.1.2 交收检验 交收检验分为必检项和抽查项。 5.2 检验项目 5.2.1 型式试验项目见附录A。 5.2.2 交收检验项目 1) 水轮发电机
