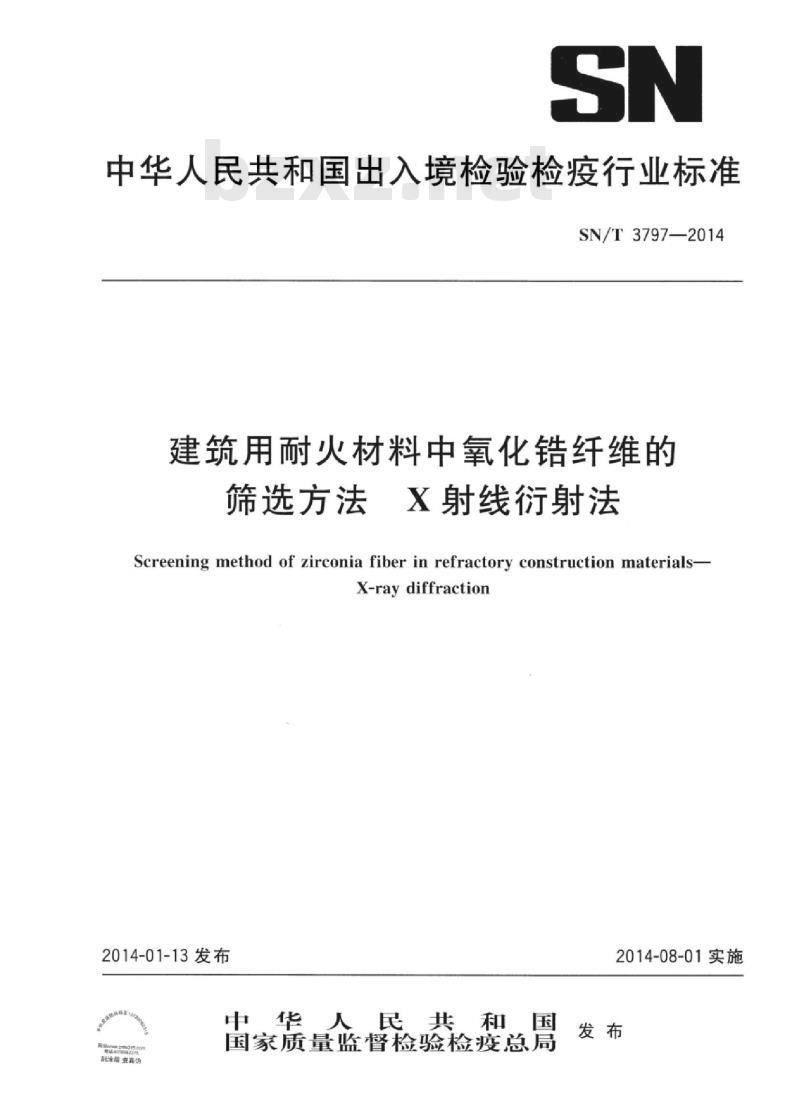

【SN商检标准】 建筑用耐火材料中氧化锆纤维的筛选方法X射线衍射法

中华人民共和国出入境检验检疫行业标准SN/T3797—2014
建筑用耐火材料中氧化锆纤维的筛选方法
X射线衍射法
Screening method of zirconia fiber in refractory construction materials-X-raydiffraction
2014-01-13发布
中华人民共和国
国家质量监督检验检疫总局
西涂层套真伪
2014-08-01实施

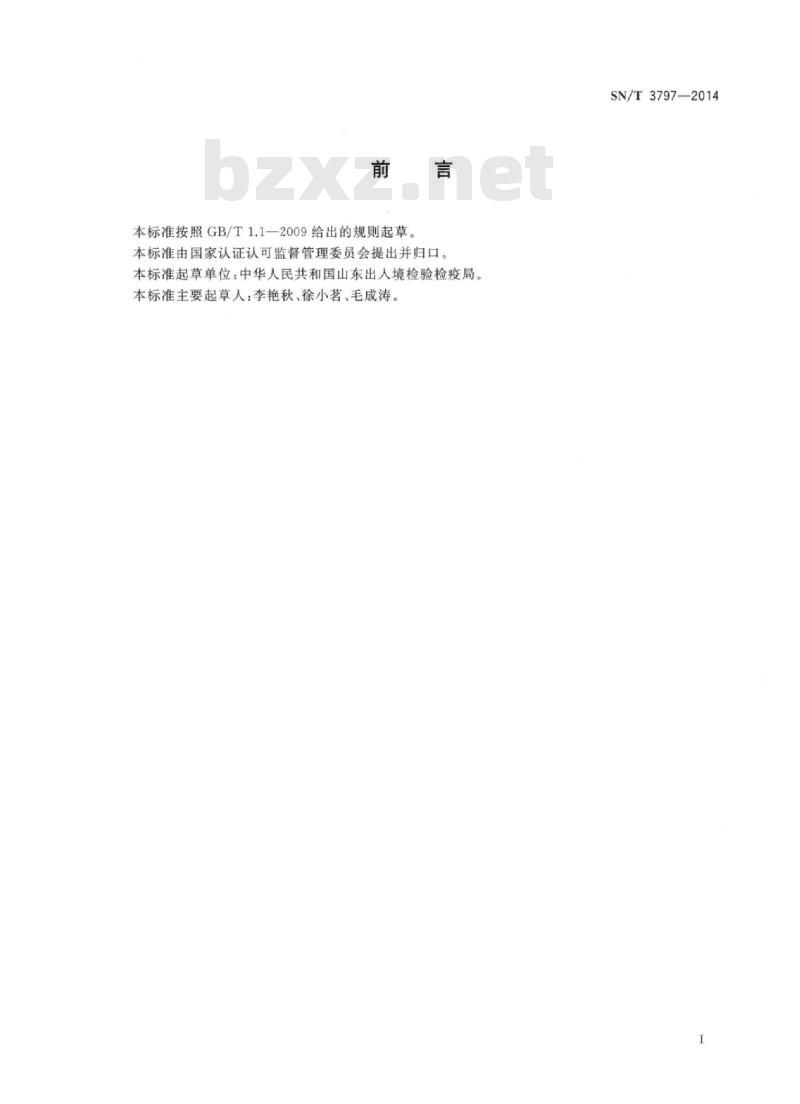

本标准按照GB/T1.1一2009给出的规则起草。本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：中华人民共和国山东出人境检验检疫局。本标准主要起草人：李艳秋、徐小茗、毛成涛。SN/T3797—2014

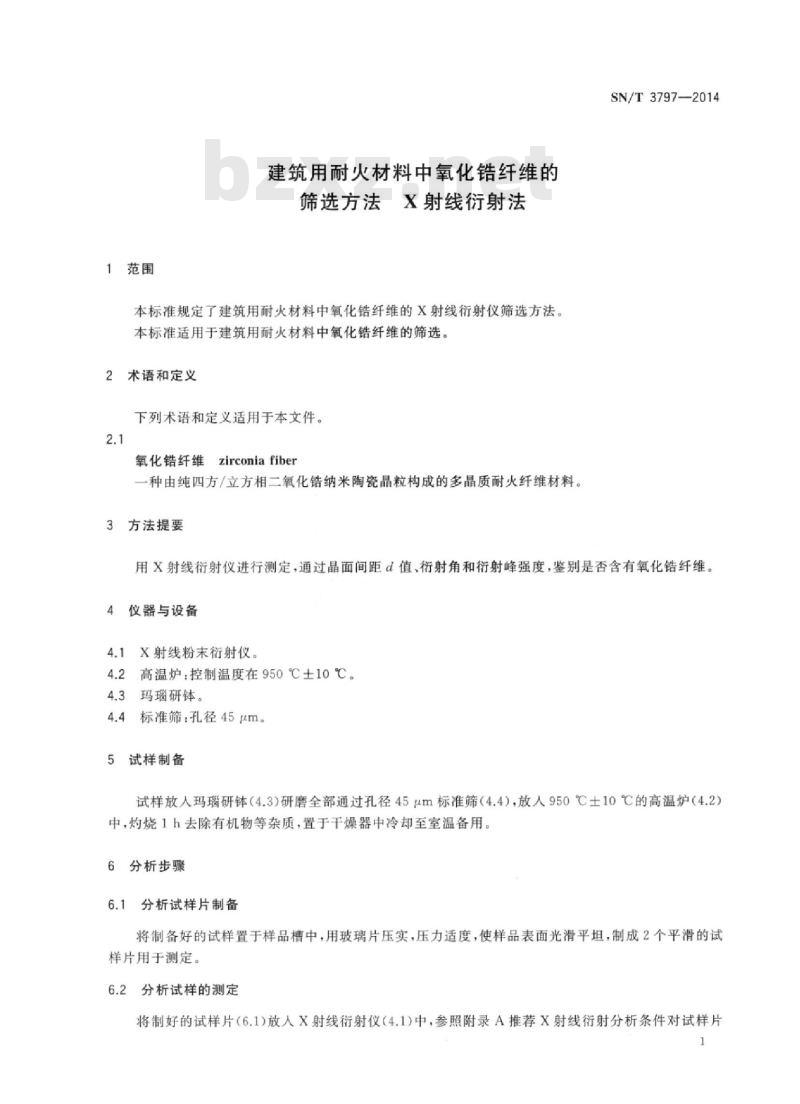

1范围
建筑用耐火材料中氧化锆纤维的X射线衍射法
筛选方法
本标准规定了建筑用耐火材料中氧化锆纤维的X射线衍射仪筛选方法。本标准适用于建筑用耐火材料中氧化锆纤维的筛选。术语和定义
下列术语和定义适用于本文件。2.1
zirconia fiber
氧化锆纤维
一种由纯四方/立方相二氧化锆纳米陶瓷晶粒构成的多晶质耐火纤维材料。3方法提要
SN/T3797—2014
用X射线衍射仪进行测定，通过晶面间距d值、衍射角和衍射峰强度，鉴别是否含有氧化锆纤维。4
仪器与设备
4.1X射线粉末衍射仪。
高温炉：控制温度在950℃士10℃。4.3玛瑙研钵。
4.4标准筛：孔径45μm。
5试样制备
试样放人玛瑙研钵（4.3）研磨全部通过孔径45μm标准筛（4.4），放人950℃土10℃的高温炉（4.2）中，灼烧1h去除有机物等杂质，置于干燥器中冷却至室温备用。6分析步骤
6.1分析试样片制备
将制备好的试样置于样品槽中，用玻璃片压实，压力适度，使样品表面光滑平坦，制成2个平滑的试样片用于测定。
分析试样的测定
将制好的试样片（6.1)放人X射线衍射仪（4.1)中，参照附录A推荐X射线衍射分析条件对试样片SN/T3797—2014
进行分析。

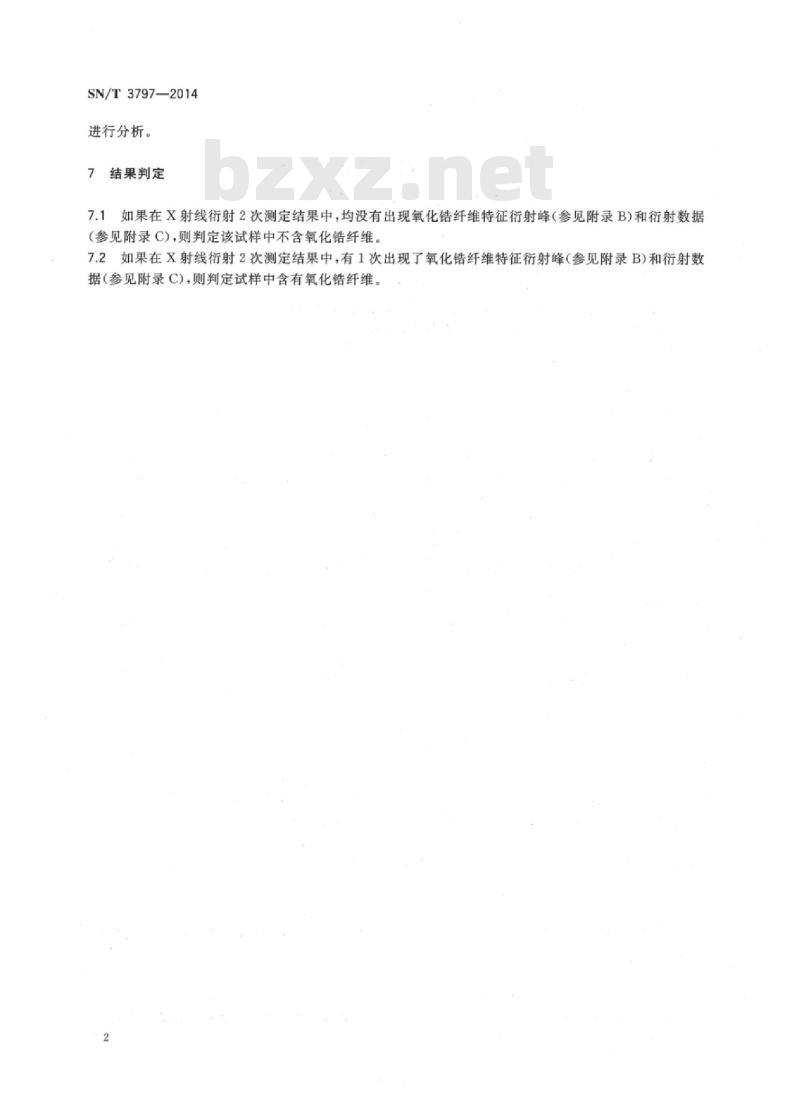

结果判定
7.1如果在X射线衍射2次测定结果中，均没有出现氧化锆纤维特征衍射峰（参见附录B)和衍射数据（参见附录C），则判定该试样中不含氧化锆纤维。7.2如果在X射线衍射2次测定结果中，有1次出现了氧化锆纤维特征衍射峰（参见附录B)和衍射数据（参见附录C)，则判定试样中含有氧化纤维。A.1

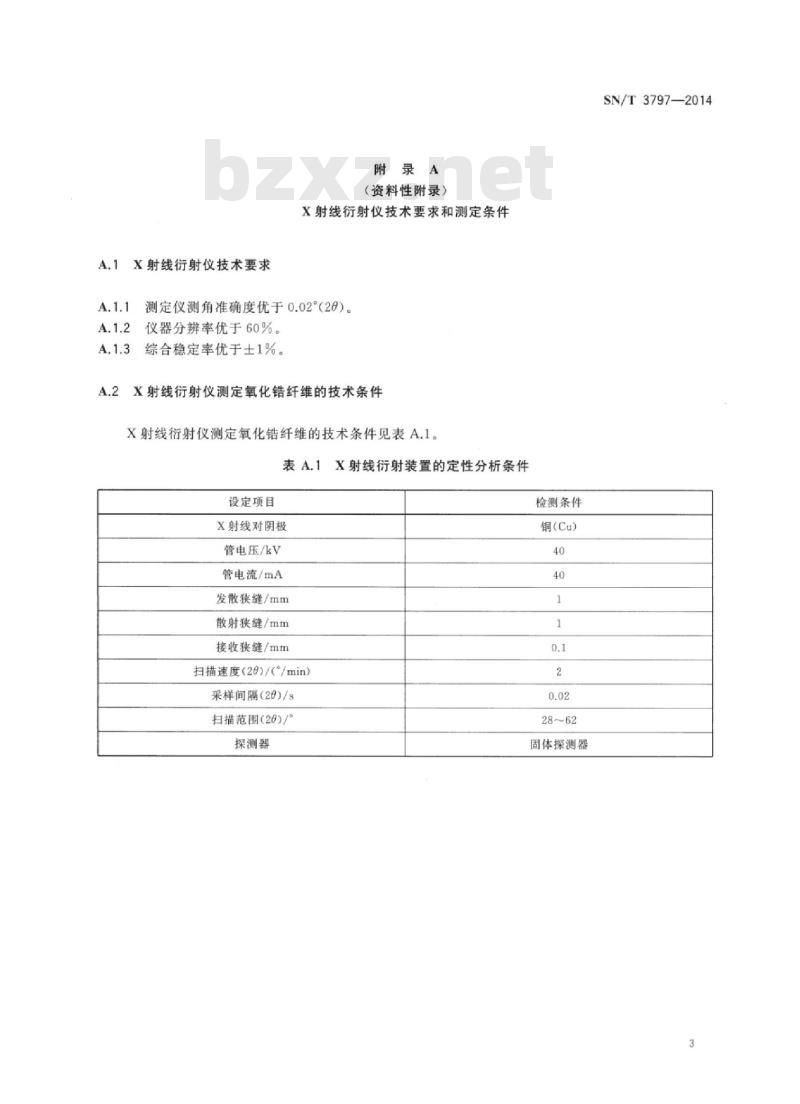

X射线衍射仪技术要求
附录A
（资料性附录）
X射线衍射仪技术要求和测定条件测定仪测角准确度优于0.02°（20）。仪器分辨率优于60%。
综合稳定率优于士1%。
X射线衍射仪测定氧化锆纤维的技术条件X射线衍射仪测定氧化锆纤维的技术条件见表A.1。表A.1X射线衍射装置的定性分析条件设定项目
X射线对阴极
管电压/kv
管电流/mA
发散狭缝/mm
散射狭缝/mm
接收狭缝/mm
扫描速度（20）/（/min）
采样间隔（20)/s
扫描范围（20)/°
探测器
检测条件
铜(Cu)
固体探测器
SN/T3797—2014
SN/T3797—2014
附录B
（资料性附录）
氧化锆纤维及氧化锆的X射线衍射峰扫描图氧化锆纤维的X射线衍射峰扫描图见图B.1。1500
氧化锆纤维的X射线衍射峰扫描图氧化锆的X射线衍射峰扫描图见图B.2。1500-
20/。
氧化锆的X射线衍射峰扫描图
氧化锆纤维
氧化锆
附录C
（资料性附录）
氧化纤维的X射线衍射数据
氧化锆纤维的X射线衍射特征数据见表C.1。表c.1
氧化锆纤维的X射线衍射特征数据d/nm
注：20为衍射角，d为晶面间距，I为衍射峰相对强度SN/T3797—2014
SN/T3797-2014
中华人民共和国出入境检验检疫行业标准
建筑用耐火材料中氧化锆纤维的筛选方法X射线衍射法
SN/T3797—2014
中国标准出版社出版
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）总编室：（010)68533533
网址spc.net.cnbzxz.net
中国标准出版社秦皇岛印刷厂印刷*
开本880×12301/16
印张0.75字数9千字
2014年11月第一版
2014年11月第一次印刷
印数1-1300
书号：1550662-27548
定价16.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
