中华人民共和国国家标准
GB50054—95
低压配电设计规范
Code for design of low voltage electrial installations建标
1995—12—26
1996—06—01
国家技术监督局
中华人民共和国建设部
工程建设标准全文信息系统
联合发布
工程建设标准全文信息系统

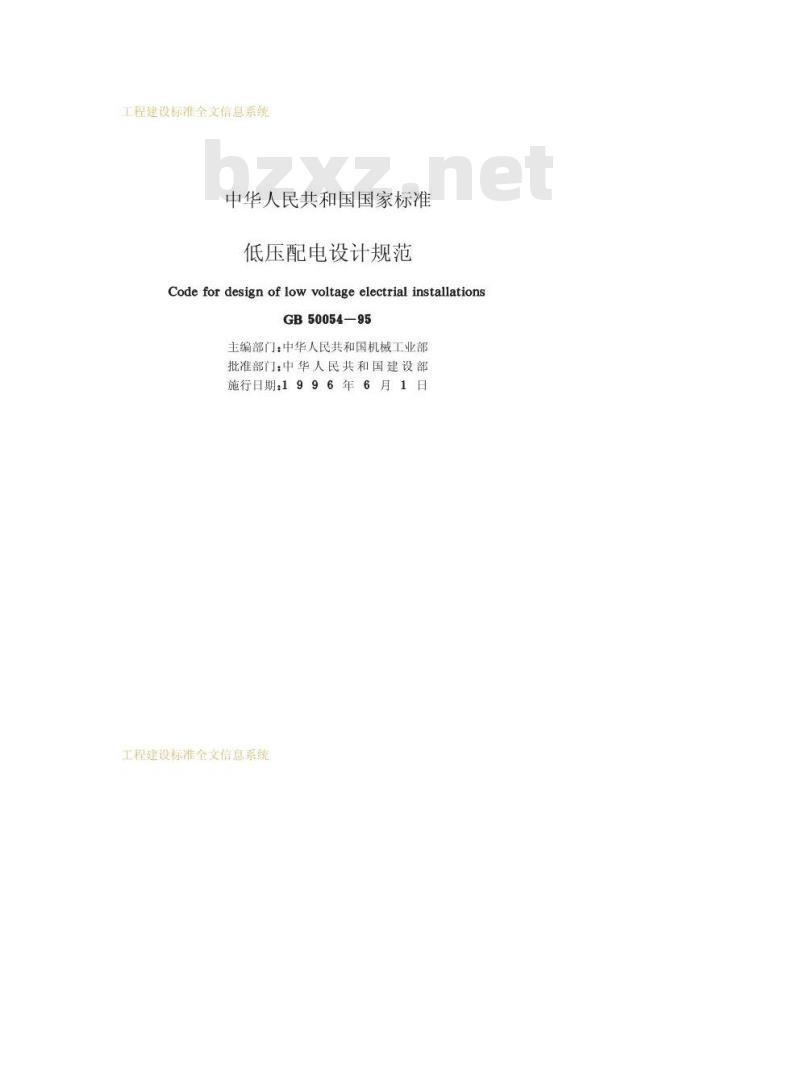

中华人民共和国国家标准
低压配电设计规范
Code for design of low voltage electrial installationsGB50054-95
主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1996年6月1日
工程建设标准全文信息系统
工程建设标准全文信息系统

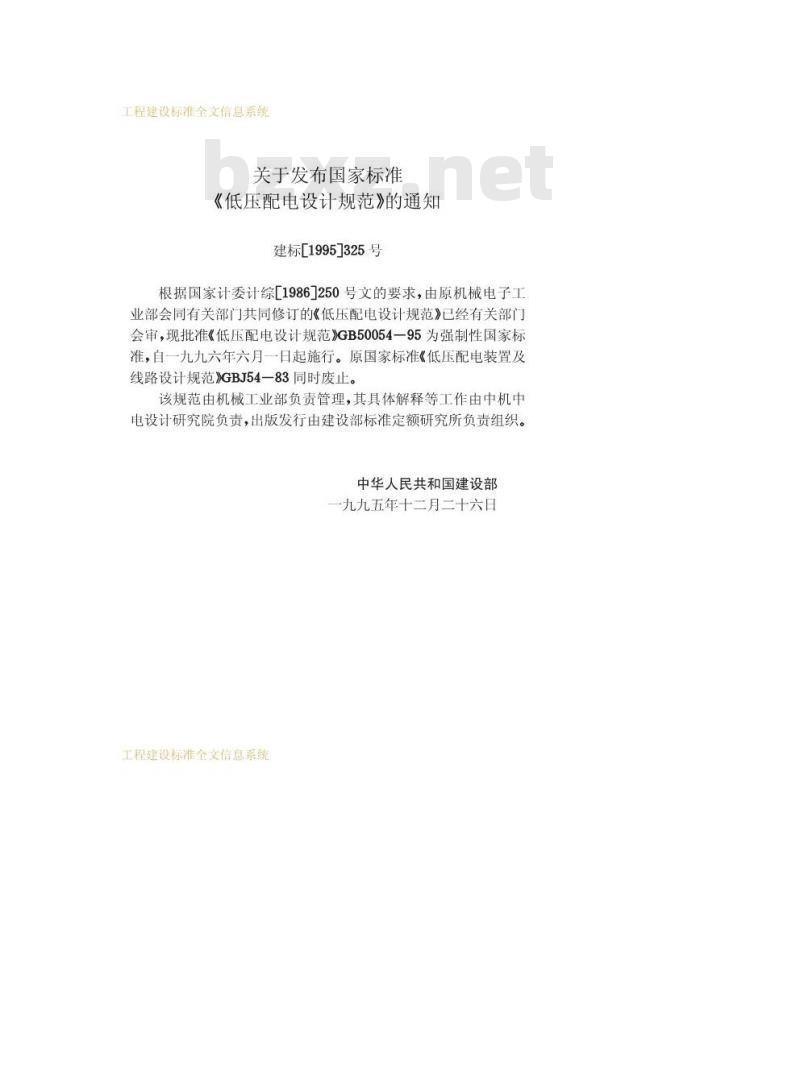

关于发布国家标准
《低压配电设计规范》的通知
建标[1995]325号
根据国家计委计综[1986]250号文的要求，由原机械电子工业部会同有关部门共同修订的《低压配电设计规范》已经有关部门会审，现批准《低压配电设计规范》GB50054一95为强制性国家标准，自一九九六年六月一日起施行。原国家标准《低压配电装置及线路设计规范》GBJ54一83同时废止。该规范由机械工业部负责管理，其具体解释等工作由中机中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部
一九九五年十二月二十六日
工程建设标准全文信息系统
工程建设标准全文信息系统

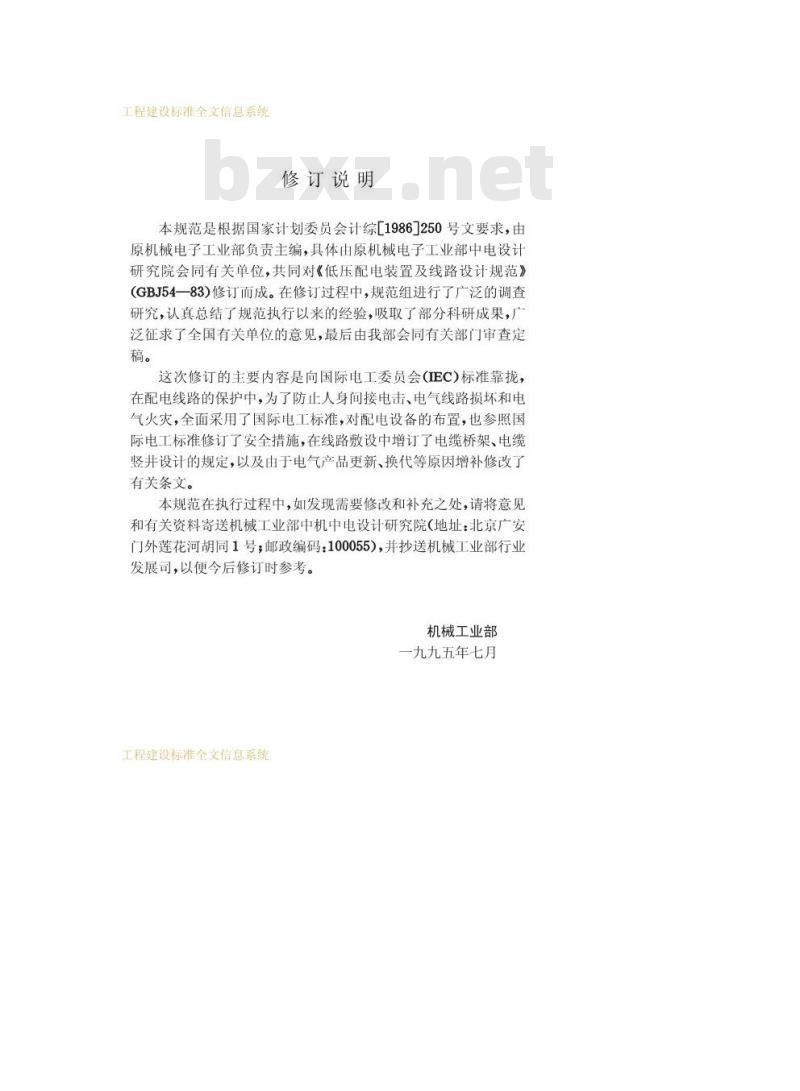

修订说明
本规范是根据国家计划委员会计综[1986]250号文要求，由原机械电子工业部负责主编，具体由原机械电子工业部中电设计研究院会同有关单位，共同对《低压配电装置及线路设计规范》(GBJ54一83)修订而成。在修订过程中，规范组进行了广泛的调查研究，认真总结了规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
这次修订的主要内容是向国际电工委员会(IEC)标准靠拢，在配电线路的保护中，为了防止人身间接电击、电气线路损坏和电气火灾，全面采用了国际电工标准，对配电设备的布置，也参照国际电工标准修订了安全措施，在线路敷设中增订了电缆桥架、电缆竖井设计的规定，以及由于电气产品更新、换代等原因增补修改了有关条文。
本规范在执行过程中，如发现需要修改和补充之处，请将意见和有关资料寄送机械工业部中机中电设计研究院（地址：北京广安门外莲花河胡同1号；邮政编码：100055)，并抄送机械工业部行业发展司，以便今后修订时参考。机械工业部
一九九五年七月
工程建设标准全文信息系统
工程建设标准全文信息系统

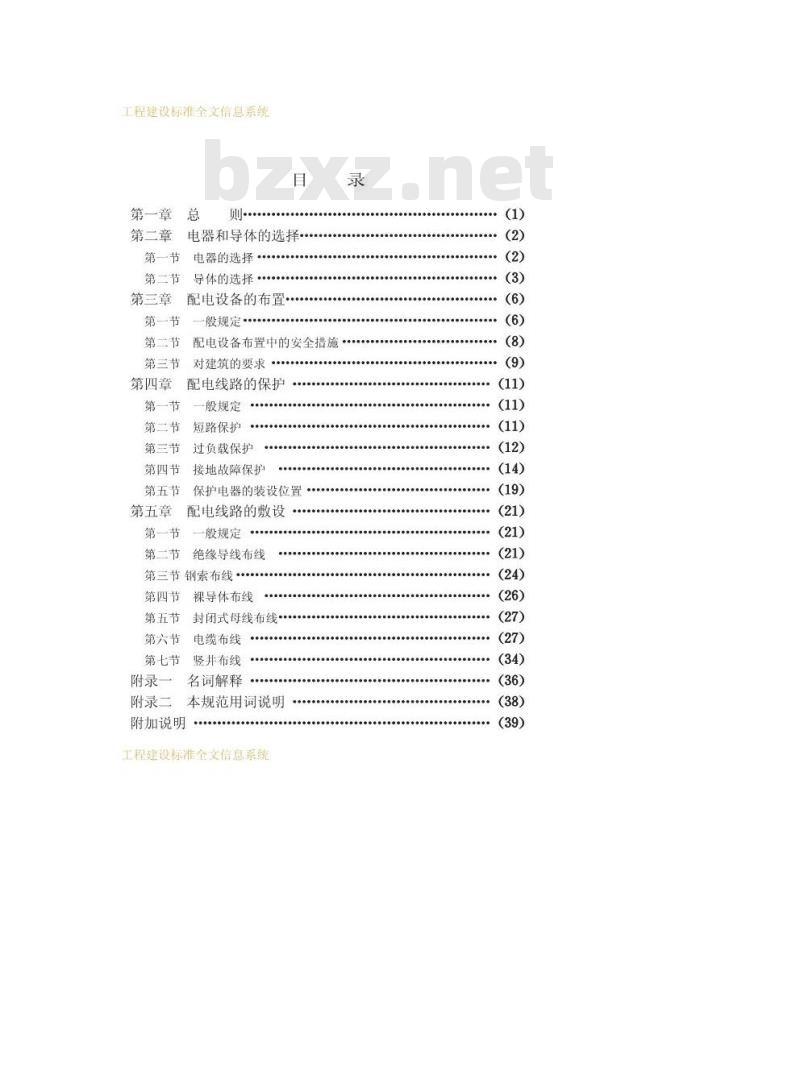

第一章总
第二章
电器和导体的选择。
第一节
第二节
第三章
第一节
第二节
第三节
第四章
第一节
第二节
第三节免费标准bzxz.net
第四节
第五节
第五章
第一节
第二节
电器的选择
导体的选择
配电设备的布置
般规定
配电设备布置中的安全措施·
对建筑的要求：
配电线路的保护
般规定
短路保护
过负载保护
接地故障保护
保护电器的装设位置
配电线路的敷设
般规定
绝缘导线布线
第三节钢索布线
第四节
第五节
第六节
第七节
附录一
裸导体布线
封闭式母线布线·
电缆布线
竖井布线
名词解释
附录三
本规范用词说明
附加说明·
工程建设标准全文信息系统
：(11)
（14)
：(21)
（27)
工程建设标准全文信息系统
第一章总
第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。第1.0.2条
本规范适用于新建和扩建工程的交流、工频500V以下的低压配电设计。
第1.0.3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1.0.4条
低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。工程建设标准全文信息系统
工程建设标准全文信息系统
第二章
电器和导体的选择
第一节电器的选择
第2.1.1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。第2.1.2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响。
当维护、测试和检修设备需断开电源时，应设置第2.1.3条
隔离电器。
第2.1.4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。第2.1.5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2.1.6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；
三、连接片，
四、不需要拆除导线的特殊端子，五、熔断器。
工程2建设标准全文信息系统
工程建设标准全文信息系统
第2.1.7条半导体电器严禁作隔离电器。第2.1.8条通断电流的操作电器可采用下列电器：一、负荷开关及断路器；
二、继电器、接触器；
三、半导体电器；
四、10A及以下的插头与插座。
第二节导体的选择
第2.2.1条导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。第2.2.2条选择导体截面，应符合下列要求：一、线路电压损失应满足用电设备正常工作及起动时端电压的要求；
二、按敷设方式及环境条件确定的导体载流量，不应小于计算电流，
三、导体应满足动稳定与热稳定的要求；四、导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合表2.2.2的规定。固定敷设的导线最小芯线截面
敷设方式
裸导线敷设于绝缘子上
绝缘导线敷设于绝缘子上：
室内外
2>L≤6m
216绝缘导线穿管敷设
绝缘导线槽板敷设
绝缘导线线槽敷设
塑料给缘护器导线扎头直敷
注L为绝缘子支持点间距。
工程建设标准全文信息系统
最小芯线截面(mm2)
工程建设标准全文信息系统
第2.2.3条沿不同冷却条件的路径敷设绝缘导线和电缆时，当冷却条件最坏段的长度超过5m，应按该段条件选择绝缘导线和电缆的截面，或只对该段采用大截面的绝缘导线和电缆。第2.2.4条导体的允许载流量，应根据敷设处的环境温度进行校正，温度校正系数可按下式计算：ti-te
式中K——温度校正系数；
t—一导体最高允许工作温度(℃)；to——敷设处的环境温度(℃)；t2——导体载流量标准中所采用的环境温度(℃)。(2.2.4)
第2.2.5条导线敷设处的环境温度，应采用下列温度值：一、直接敷设在土壤中的电缆，采用敷设处历年最热月的月平均温度；
二、敷设在空气中的裸导体，屋外采用敷设地区最热月的平均最高温度；屋内采用敷设地点最热月的平均最高温度（均取10年或以上的总平均值。）
第2.2.6条在三相四线制配电系统中，中性线（以下简称N线)的允许载流量不应小于线路中最大不平衡负荷电流，且应计入谐波电流的影响。
第2.2.7条以气体放电灯为主要负荷的回路中，中性线截面不应小于相线截面。
第2.2.8条采用单芯导线作保护中性线（以下简称PEN线）干线，当截面为铜材时，不应小于10mm，为铝材时，不应小于16mm，采用多芯电缆的芯线作PEN线干线，其截面不应小于4mm。
第2.2.9条当保护线（以下简称PE线）所用材质与相线相同时,PE线最小截面应符合表2.2.9的规定。工程4建设标准全文信息系统
工程建设标准全文信息系统
相线芯线截面S(mm2)
S≤16
PE线最小截面
PB线最小截面(mm2)
注：当采用此表若得出非标准截面时，应选用与之最接近的标准截面导体PE线采用单芯绝缘导线时，按机械强度要第2.2.10条
求，截面不应小于下列数值：
有机械性的保护时为2.5mm；
无机械性的保护时为4mm2。
第2.2.11条装置外可导电部分严禁用作PEN线。在TN一C系统中，PEN线严禁接入开关发备。第2.2.12条
注，TN—C系统——在TN系统中，整个系统的中性线与保护线是合—的。其定义应符合现行国家标准《交流电气装置接地设计规范》的规定。TN系统一—在此系统内，电源有一点与地直接连接，负荷侧电气装置的外露可导电部分则通过PE线与该点连接。其定义应符合现行国家标准《交流电气装置接地设计规范》的规定。
工程建设标准全文信息系统
工程建设标准全文信息系统
第三章配电设备的布置
第一节一般规定
第3.1.1条本章的规定适用于工业厂房和民用建筑一般场所内的配电设备的布置。
变电所低压配电室的配电设备布置，应符合国家标准《10kV及以下变电所设计规范》（GB50053一94）的规定。第3.1.2条配电室的位置应靠近用电负荷中心，设置在尘埃少、腐蚀介质少、干燥和震动轻微的地方，并宜适当留有发展余地。第3.1.3条配电设备的布置必须遵循安全、可靠、适用和经济等原则，并应便于安装、操作、搬运、检修、试验和监测。第3.1.4条配电室内除本室需用的管道外，不应有其它的管道通过。室内管道上不应设置阀门和中间接头；水汽管道与散热器的连接应采用焊接。配电屏的上方不应敷设管道。第3.1.5条落地式配电箱的底部宜抬高，室内宜高出地面50mm以上，室外应高出地面200mm以上。底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。第3.1.6条同一配电室内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。第3.1.7条当高压及低压配电设备设在同一室内时，且二者有一侧柜顶有裸露的母线，二者之间的净距不应小于2m。第3.1.8条成排布置的配电屏，其长度超过6m时，屏后的通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时，其间尚应增加出口。第3.1.9条成排布置的配电屏，其屏前和屏后的通道最小宽度应符合表3.1.9的规定。
工程6建设标准全文信息系统
工程建设标准全文信息系统
第二节配电设备布置中的安全措施第3.2.1条在有人的一般场所，有危险电位的裸带电体应加遮护或置于人的伸臂范围以外。注：①置于伸臀范围以外的保护仅用来防止人无意识地触及裸带电体；②伸臂范围是指人手伸出后可能触及的区域。第3.2.2条标称电压超过交流25V（均方根值）容易被触及的裸带电体必须设置遮护物或外罩，其防护等级不应低于《外壳防护等级分类》（GB4208—84）的IP2X级。第3.2.3条遮护物和外罩必须可靠地固定，并应具有足够的稳定性和耐久性。
第3.2.4条当需要移动遮护物、打开或拆卸外罩时，必须采取下列的措施之一：
一、使用钥匙或其它工具；
二、切断裸带电体的电源，且只有将遮护物或外罩重新放回原位或装好后才能恢复供电。
第3.2.5条当裸带电体用遮护物遮护时，裸带电体与遮护物之间的净距应满足下列要求：、当采用防护等级不低于P2X级的网状遮护物时，不应小于100mm；
二、当采用板状遮护物时，不应小于50mm。第3.2.6条容易接近的遮护物或外罩的顶部，其防护等级不应低于《外壳防护等级分类》（GB4208一84）的IP4X级。第3.2.7条当采用遮护物和外罩有困难时，可采用阻挡物进行保护，阻挡物应能防止下列情况的发生：一、人体无意识地接近裸带电体；二、操作设备过程中人体无意识地触及裸带电体。注：阻挡物用于防止无意识地触及裸带电体，不能防止故意绕过阻挡物而有意识地触及裸带电体。阻挡物是指栏杆、网状屏障等。工程建设标准全文信息系统
