【SN商检标准】 有机材料中硫酸盐灰分的测定热重分析法

中华人民共和国出入境检验检疫行业标准SN/T3126—2012
有机材料中硫酸盐灰分的测定
热重分析法
Determination of sulfated ash of organic materials-Thermogravimetry2012-05-07发布
中华人民共和国
国家质量监督检验检疫总局
2012-11-16实施

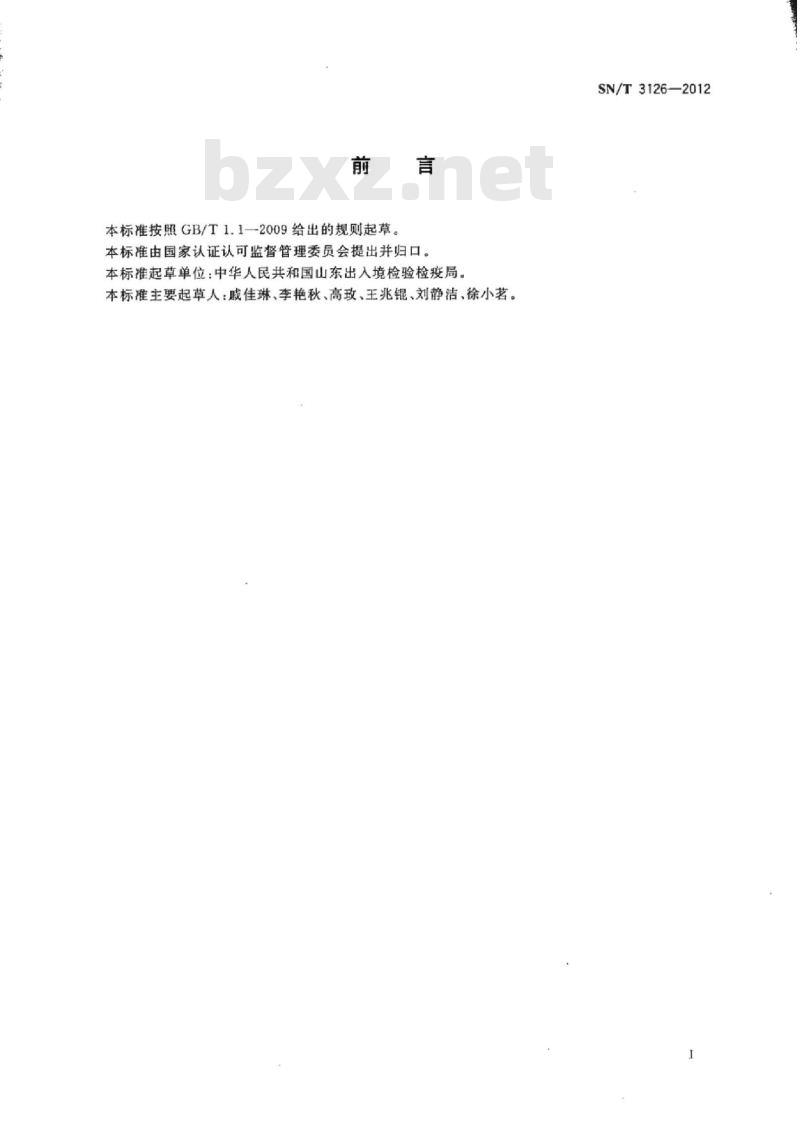

本标准按照GB/T1.1一2009给出的规则起草。本标准由国家认证认可监督管理委员会提出并归口。本标推起草单位：中华人民共和国山东出入境检验检疫局。本标准主要起草人：戚佳琳、李艳秋、高玫、王兆锟、刘静洁、徐小茗。SN/T3126—2012

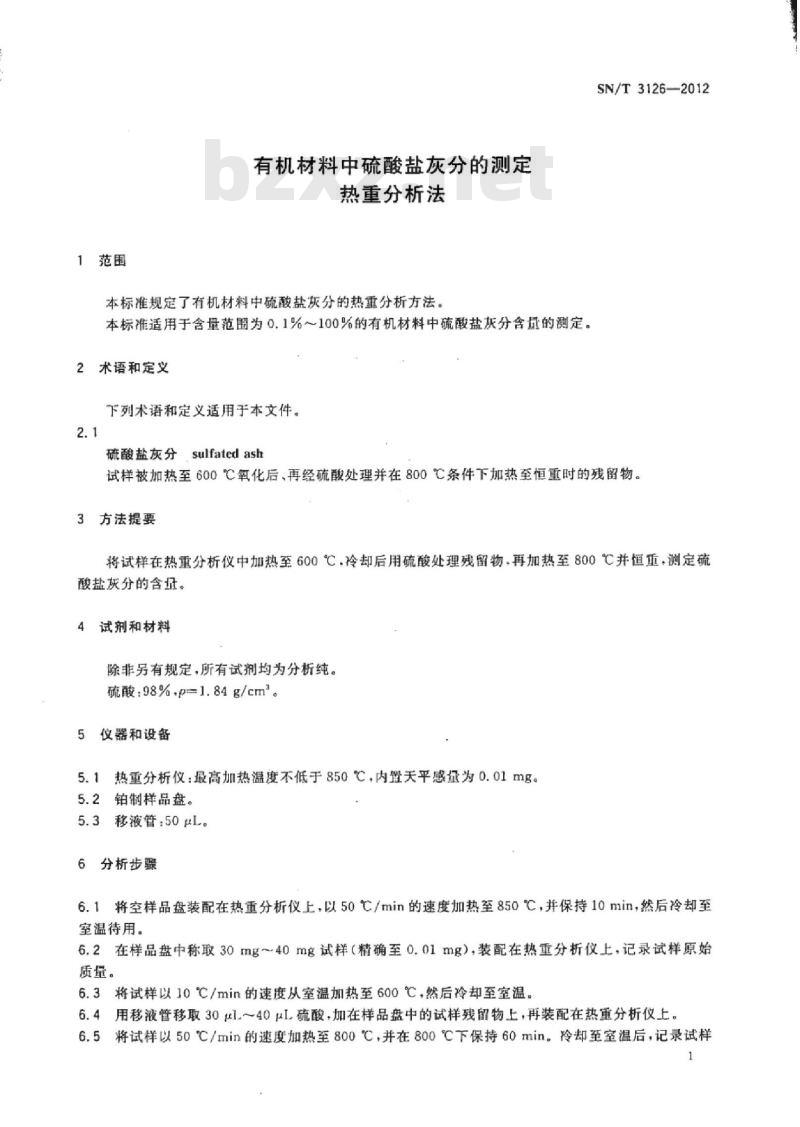

1范围
有机材料中硫酸盐灰分的测定
热重分析法
本标准规定了有机材料中硫酸盐灰分的热重分析方法，本标准适用于含量范围为0.1%～100%的有机材料中硫酸盐灰分含或的测定。2术语和定义
下列术语和定义适用于本文件。2.1
硫酸盐灰分sulfatedash
SN/T3126—2012
试样被加热至600℃氧化后、再经硫酸处理并在800℃条件下加热至恒重时的残留物。3方法提要
将试样在热重分析仪中加热至600℃，冷却后用硫酸处理残留物，再加热至800℃并恒重，测定硫酸盐灰分的含量。
4试剂和材料
除非另有规定，所有试剂均为分析纯。硫酸：98%.p=1.84g/cm。
仪器和设备
热重分析仪：最高加热温度不低于850℃，内置天平感量为0.01mg。5.1
5.2铂制样品盘。
5.3移液管：50μL。
6分析步骤
6.1将空样品盘装配在热重分析仪上，以50℃/min的速度加热至850℃，并保持10min，然后冷却至室温待用。
6.2在样品盘中称取30mg～40mg试样（精确至0.01mg），装配在热重分析仪上，记录试样原始质量。
6.3将试样以10℃/min的速度从室温加热至600℃，然后冷却至室温。6.4用移液管移取30μl～40μL.硫酸，加在样品盘中的试样残留物上，再装配在热重分析仪上，6.5将试样以50℃/min的速度加热至800℃，并在800℃下保持60min。冷却至室温后，记录试样1
SN/T3126-2012
硫酸盐灰分质量。
结果计算
按式（1）计算试样中的硫酸盐灰分含量：m×100%
式中：
试样中硫酸盐灰分含量，%：
试样硫酸盐灰分质量，单位为变克（加）克（ng）
试样原始质量，单位为
取两次平行测试结果的算术可
精密度
均值作为硫酸盐获分含量测定结，保留3位有效数字。在重复条件下获得的两次独立测定：果的绝对差不超过算术平均值的10%。2
SN/T3126-2012

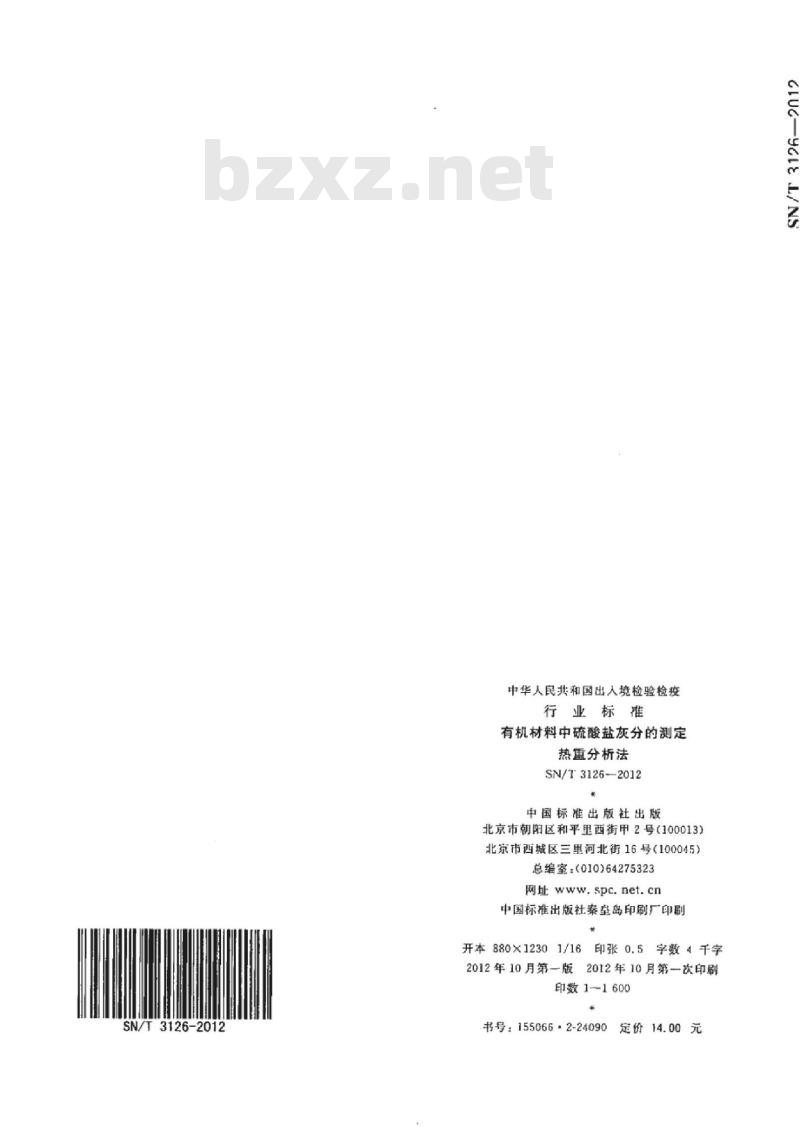

中华人民共和国出入境检验检疫行业标准
有机材料中硫酸盐灰分的测定
热重分析法
SN/T3126-2012
中国标准出版社出版
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）总编室：（010)64275323
网址spc.net.cn
中国标雁出版社秦望岛印刷厂印刷开本880×12301/16印张0.5字数4千字元2012年10月第一次印刷
2012年10月第一版
印数1--1600
书号：155066·2-24090
定价14.00元www.bzxz.net
GGGI/NS
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
