【SN商检标准】 集装袋击穿电压试验方法

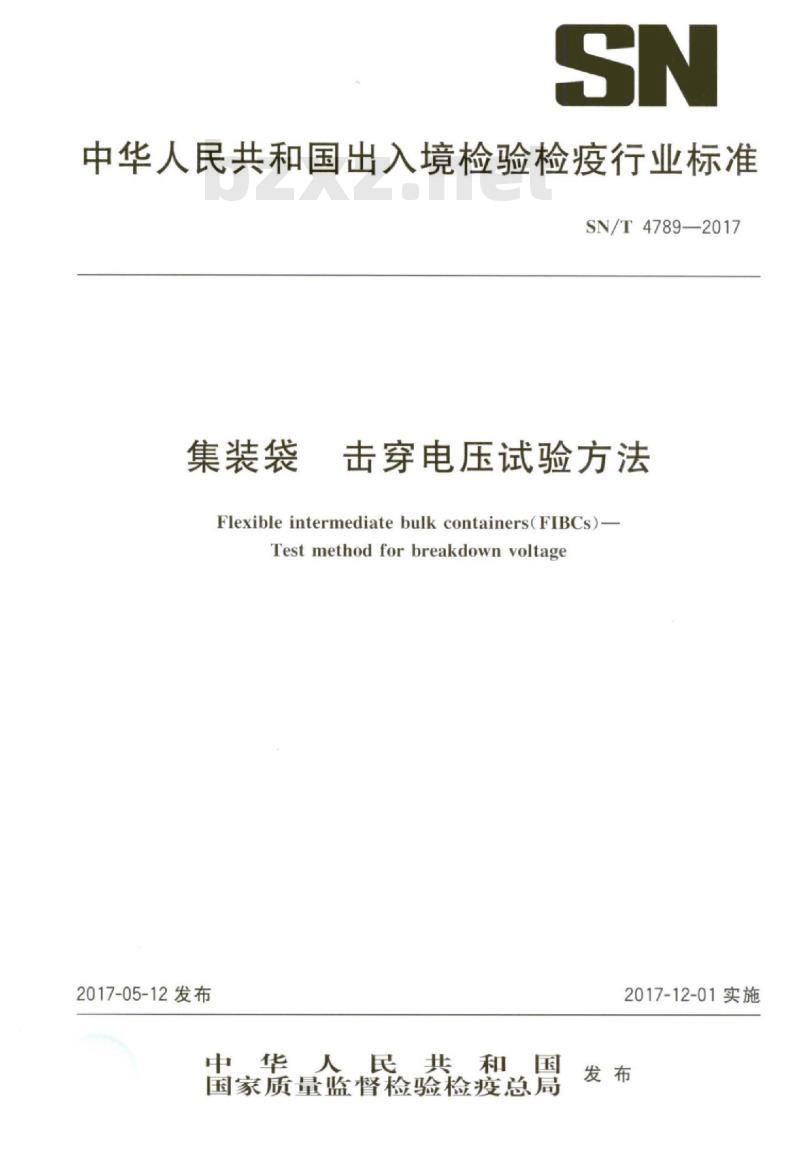

中华人民共和国出入境检验检疫行业标准SN/T4789—2017
集装袋
击穿电压试验方法
Flexible intermediate bulk containers(FIBCs)-Test method for breakdown voltage2017-05-12发布
中华人民共和国
国家质量监督检验检疫总局
2017-12-01实施

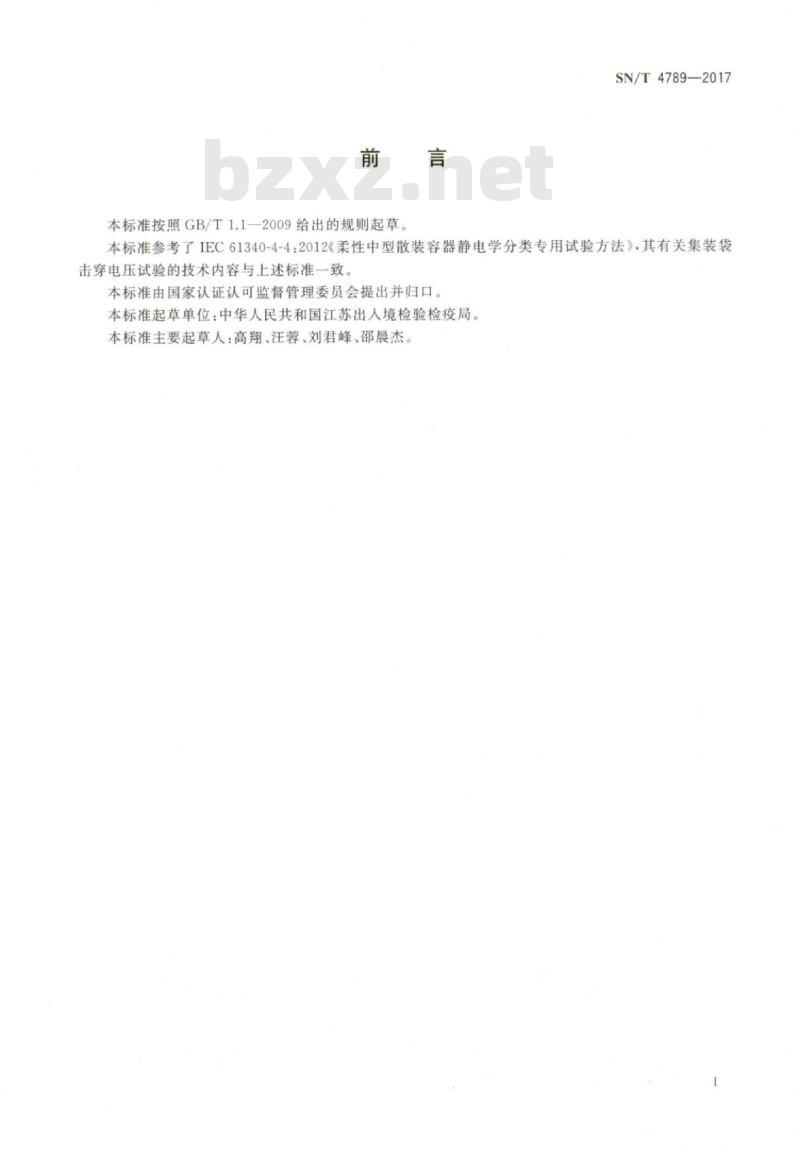

本标准按照GB/T1.1—2009给出的规则起草SN/T4789—2017
本标准参考了IEC61340-4-4：2012《柔性中型散装容器静电学分类专用试验方法》，其有关集装袋击穿电压试验的技术内容与上述标准一致。本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：中华人民共和国江苏出人境检验检疫局。本标准主要起草人：高翔、汪蓉、刘君峰、邵晨杰1范围

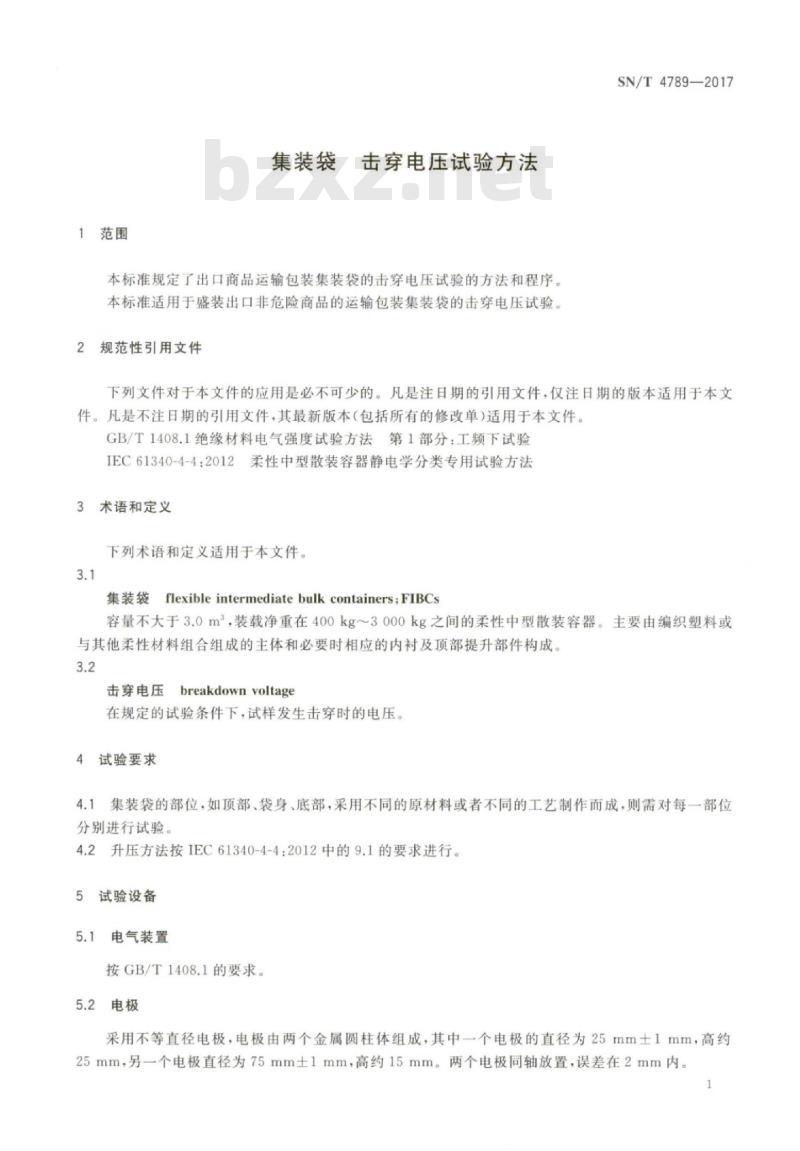

集装袋击穿电压试验方法
本标准规定了出口商品运输包装集装袋的击穿电压试验的方法和程序。本标准适用于盛装出口非危险商品的运输包装集装袋的击穿电压试验。2规范性引用文件
SN/T4789—2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1408.1绝缘材料电气强度试验方法第1部分：工频下试验
IEC61340-4-4：2012柔性中型散装容器静电学分类专用试验方法3术语和定义
下列术语和定义适用于本文件。3.1
集装袋
flexible intermediatebulk containers;FIBCs容量不大于3.0m，装载净重在400kg~3000kg之间的柔性中型散装容器。主要由编织塑料或与其他柔性材料组合组成的主体和必要时相应的内衬及顶部提升部件构成。3.2
breakdownvoltage
击穿电压
在规定的试验条件下，试样发生击穿时的电压。4试验要求
集装袋的部位，如顶部、袋身、底部，采用不同的原材料或者不同的工艺制作而成，则需对每一部位4.1
分别进行试验。免费标准bzxz.net
4.2升压方法按IEC61340-4-4：2012中的9.1的要求进行。5
5试验设备
电气装置
按GB/T1408.1的要求。
5.2电极
采用不等直径电极，电极由两个金属圆柱体组成，其中一个电极的直径为25mm士1mm，高约25mm，另一个电极直径为75mm士1mm，高约15mm。两个电极同轴放置，误差在2mm内。1
SN/T4789—2017
6试验
6.1试验准备
6.1.1试样的制作
试样的直径100mm，数量5片，取样的部位应具有代表性。6.1.2试样的预处理
试样应在温度23℃土2℃，相对湿度50%士5%的环境下至少放置24h。6.2试验程序
6.2.1按照4.1的要求确定取样部位.并进行试样制作。6.2.2试样按照6.1.2的要求预处理后放置在两个电极中间，电极的轴线应穿过试样的中心点。6.2.3电气设备以300V/s的速率加载直流电压直至试样发生击穿。6.2.4记录试样发生击穿时的电压值。6.2.5所有试样测试结束后，以5个试验结果的中间值作为击穿电压值，如果任何一个试验结果偏离中间值的15%以上，则需重新试验，然后以10个试验结果的中间值作为击穿电压值。试验报告
试验报告应包括以下内容：
委托单位、生产单位：
样品名称、规格；
测试依据：
测试设备；
升压的方式；
试验结果：击穿电压值：
试验人员、日期及其他。
