【HG化工标准】 衬塑钢管和管件选用系列

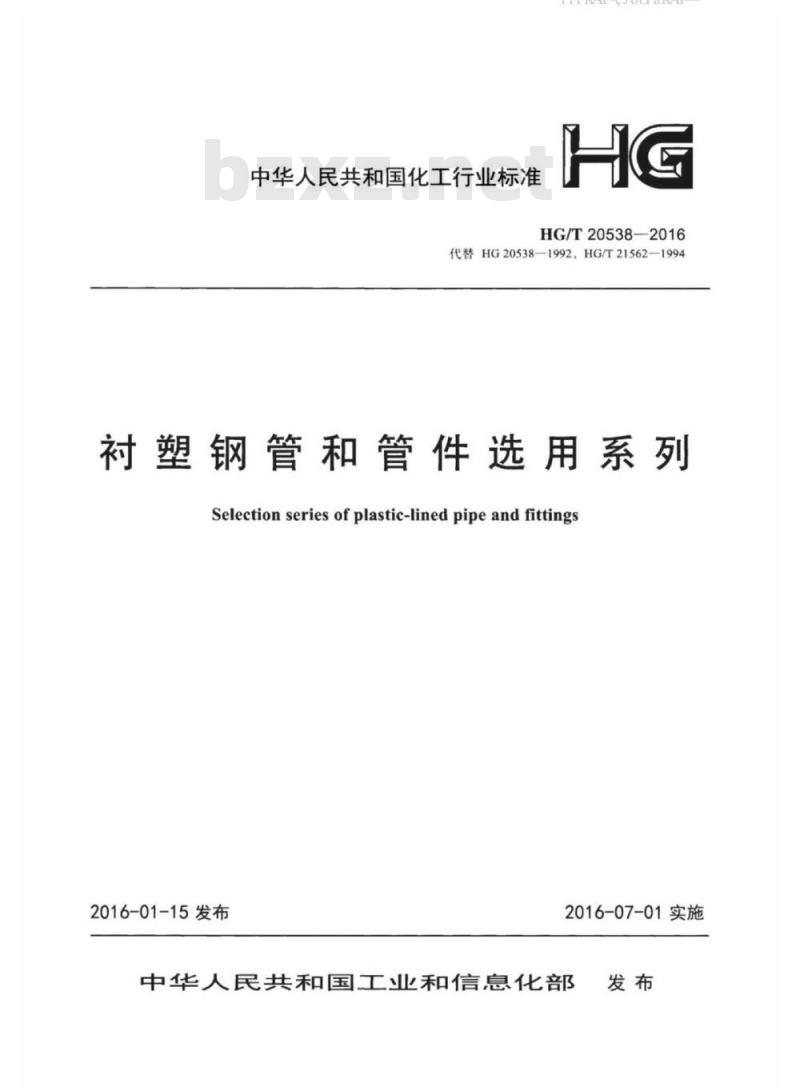

中华人民共和国化工行业标准
TrrkAi-cJouakAa
HG/T20538—2016
代替HG20538—1992，HG/T21562—1994衬塑钢管和管件选用系列
Selection series of plastic-lined pipe andfittings2016-01-15发布
2016-07-01实施
中华人民共和国工业和信息化部发布

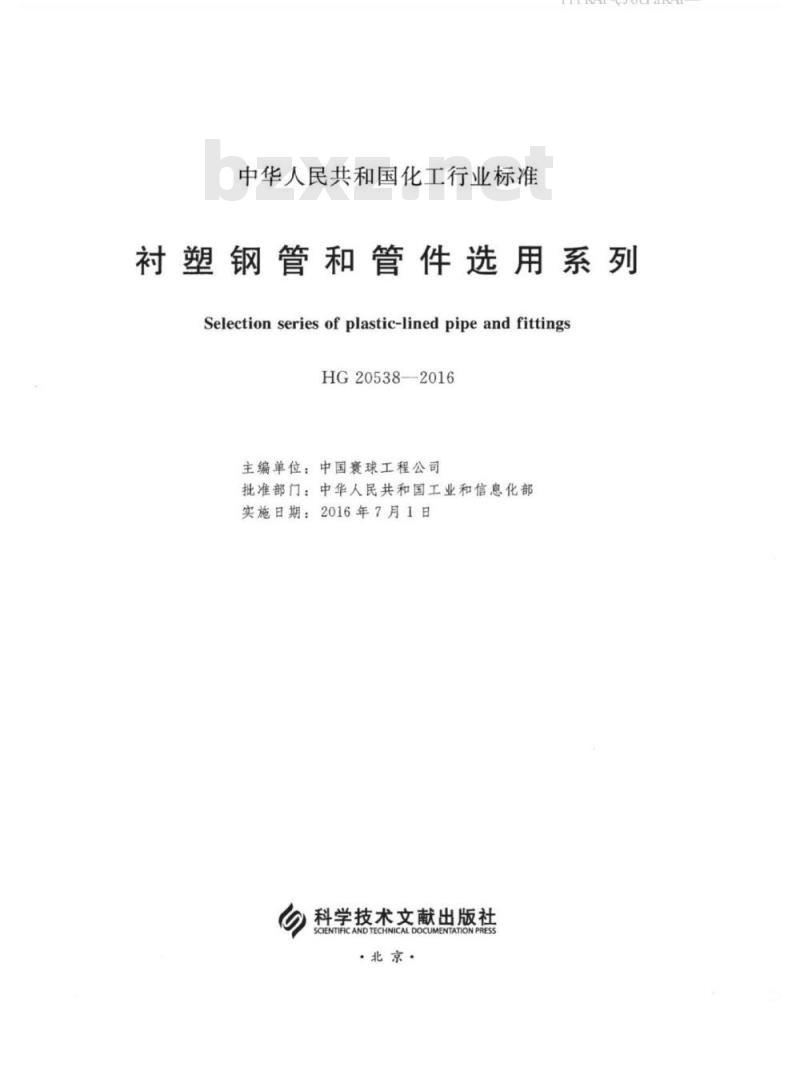

中华人民共和国化工行业标准
rkAicJouakAa
衬塑钢管和管件选用系列
Selection series of plastic-lined pipe and fittingsHG20538-2016
主编单位：中国寰球工程公司
批准部门：中华人民共和国工业和信息化部实施日期：2016年7月1日
科学技术文献出版社
SCIENTIFICANDTECHNICALDOCUMENTATIONPRES·北京·
irKAi-cJouaKAa

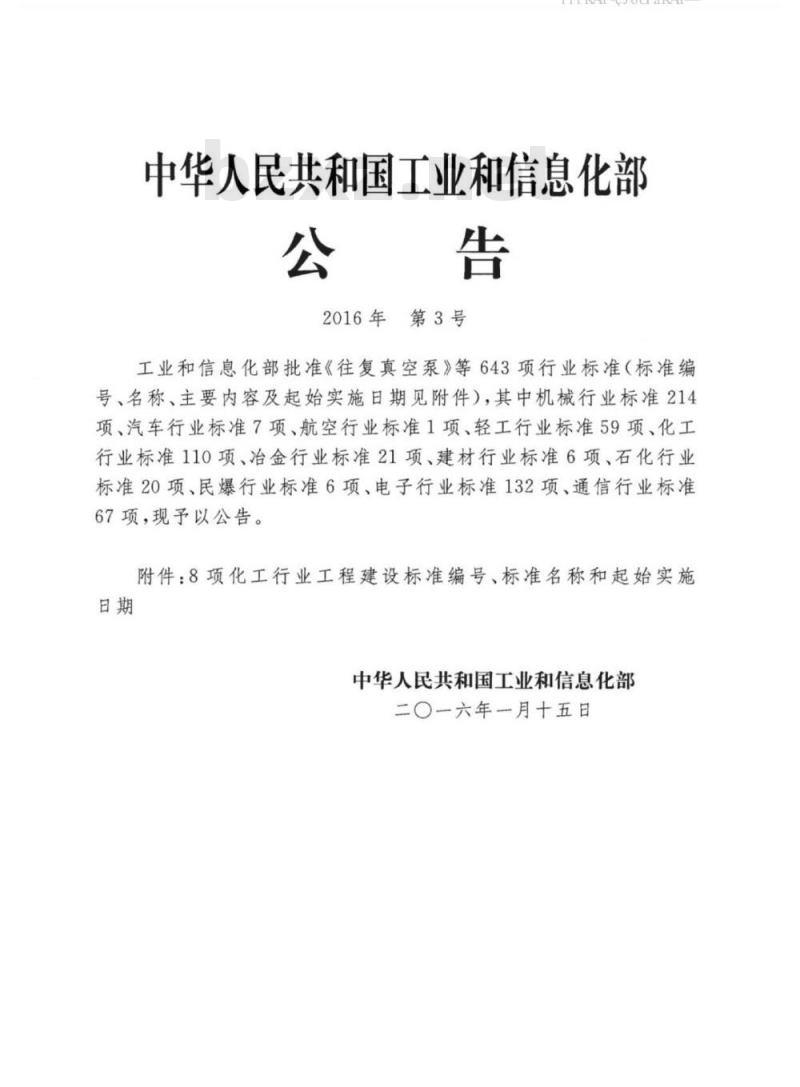

中华人民共和国工业和信息化部公告
2016年第3号
工业和信息化部批准《往复真空泵》等643项行业标准（标准编号、名称、主要内容及起始实施日期见附件），其中机械行业标准214项、汽车行业标准7项、航空行业标准1项、轻工行业标准59项、化工行业标准110项、治金行业标准21项、建材行业标准6项、石化行业标准20项、民爆行业标准6项、电子行业标准132项、通信行业标准67项，现予以公告。
附件：8项化工行业工程建设标准编号、标准名称和起始实施日期
中华人民共和国工业和信息化部二〇一六年一月十五日

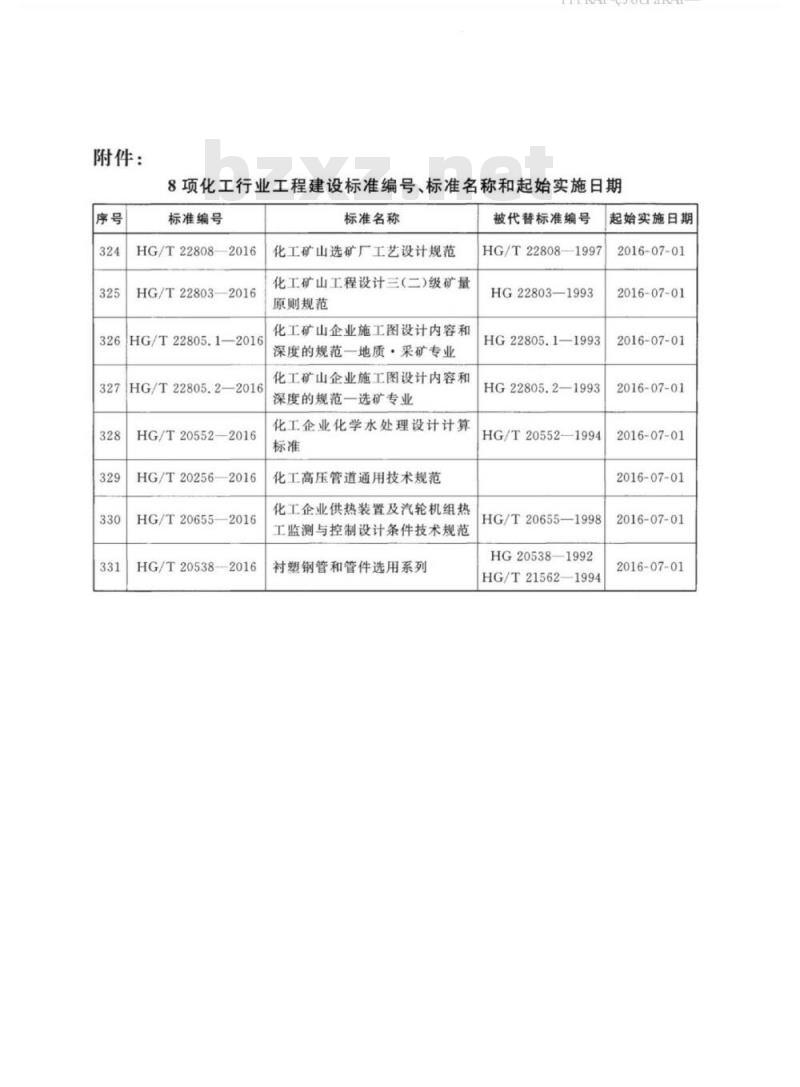

附件：
TrrkAi-cJouakAa
8项化工行业工程建设标准编号、标准名称和起始实施日期标准编号
HG/T228082016
HG/T22803-2016
HG/T22805.1—2016
327HG/T22805.2—2016
HG/T20552—2016
HG/T20256—2016
HG/T206552016
HG/T20538—2016
标准名称
化工矿山选矿厂工艺设计规范
化工矿山工程设计三（二）级矿量原则规范
化工矿山企业施工图设计内容和深度的规范一地质·采矿专业
化工矿山企业施工图设计内容和深度的规范一选矿专业
化工企业化学水处理设计计算
化工高压管道通用技术规范
化工企业供热装置及汽轮机组热工监测与控制设计条件技术规范衬塑钢管和管件选用系列
被代替标准编号
HG/T22808—1997
HG22803—1993
HG22805.1—1993
HG22805.2—1993
HG/T20552—1994
HG/T20655—1998
HG20538-1992
HG/T215621994
起始实施日期
2016-07-01
2016-07-01
2016-07-01
2016-07-01
2016-07-01
2016-07-01
2016-07-01
2016-07-01
irKAi-cJouaKAa

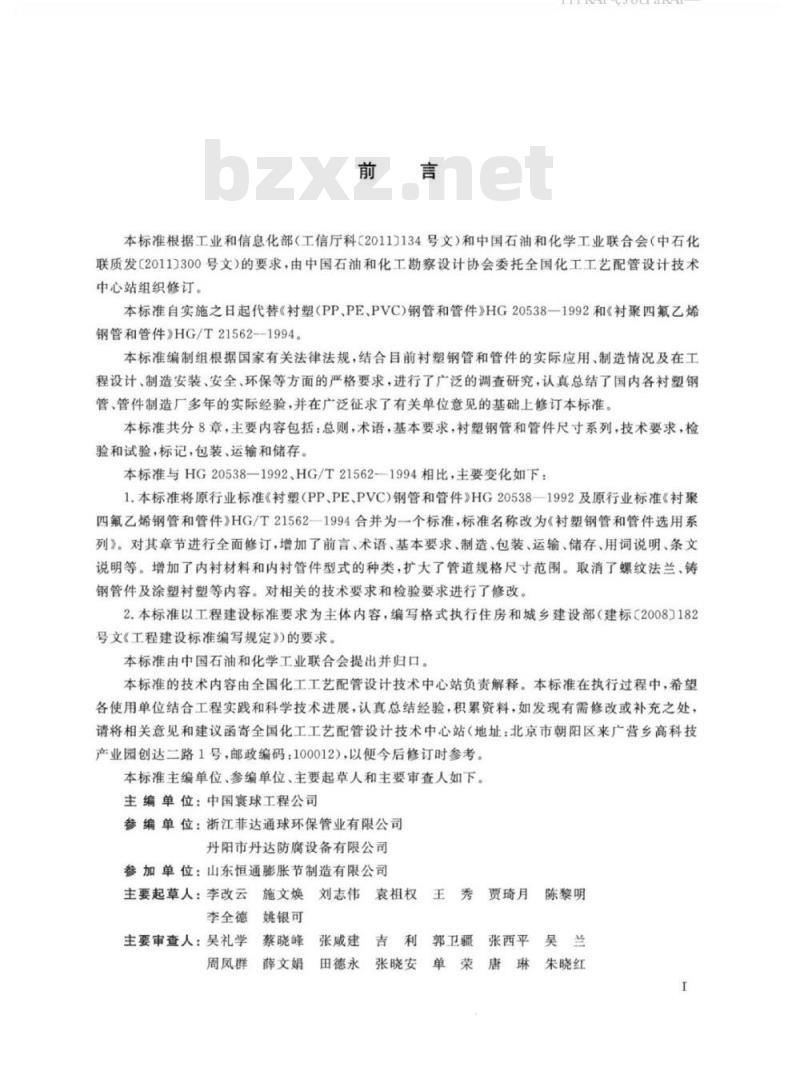

本标准根据工业和信息化部（工信厅科（2011)134号文）和中国石油和化学工业联合会（中石化联质发（2011)300号文）的要求，由中国石油和化工勘察设计协会委托全国化工工艺配管设计技术中心站组织修订。
本标准自实施之日起代替《衬塑（PP、PE、PVC）钢管和管件》HG20538一1992和《衬聚四氟乙烯钢管和管件》HG/T21562--1994。本标准编制组根据国家有关法律法规，结合目前衬塑钢管和管件的实际应用、制造情况及在工程设计、制造安装、安全、环保等方面的严格要求，进行了广泛的调查研究，认真总结了国内各衬塑钢管、管件制造厂多年的实际经验，并在广泛征求了有关单位意见的基础上修订本标准。本标准共分8章，主要内容包括：总则，术语，基本要求，衬塑钢管和管件尺寸系列，技术要求，检验和试验，标记，包装、运输和储存。本标准与HG20538—1992、HG/T21562-1994相比，主要变化如下：1.本标准将原行业标准《衬塑（PP、PE、PVC）钢管和管件》HG205381992及原行业标准《衬聚四氟乙烯钢管和管件》HG/T21562一1994合并为一个标准，标准名称改为《衬塑钢管和管件选用系列》。对其章节进行全面修订，增加了前言、术语、基本要求、制造、包装、运输、储存、用词说明、条文说明等。增加了内衬材料和内衬管件型式的种类，扩大了管道规格尺寸范围。取消了螺纹法兰、铸钢管件及涂塑衬塑等内容。对相关的技术要求和检验要求进行了修改。2.本标准以工程建设标准要求为主体内容，编写格式执行住房和城乡建设部（建标（2008】182号文《工程建设标准编写规定》）的要求。本标准由中国石油和化学工业联合会提出并归口。本标准的技术内容由全国化工工艺配管设计技术中心站负责解释。本标准在执行过程中，希望各使用单位结合工程实践和科学技术进展，认真总结经验，积累资料，如发现有需修改或补充之处请将相关意见和建议函寄全国化工工艺配管设计技术中心站（地址：北京市朝阳区来广营乡高科技产业园创达二路1号，邮政编码：100012），以便今后修订时参考。本标准主编单位、参编单位、主要起草人和主要审查人如下。主编单位：中国寰球工程公司
参编单位：浙江菲达通球环保管业有限公司丹阳市丹达防腐设备有限公司
参加单位：山东恒通膨胀节制造有限公司主要起草人：李改云施文焕刘志伟袁祖权王
姚银可
李全德
主要审查人：吴礼学
周凤群
蔡晓峰
薛文娟
张咸建
田德永
郭卫疆
张晓安
贾琦月
张西平
陈黎明
朱晓红
术语·
基本要求
3,1村塑钢管和管件的设计选用
3.2买方设计文件与供货方预制文件的要求衬塑钢管和管件尺寸系列
钢管尺寸系列
衬塑钢管尺寸系列
衬塑弯头尺寸系列
衬塑三通尺寸
衬塑异径管尺寸
其他衬塑管件尺寸
衬塑层厚度及翻边尺寸
法兰系列
盲法兰
技术要求
钢管管件材料
5.2衬里材料
5.3连接
5.4制造
检验和试验
原材料检验
成品检验
特殊选项试验
检验规则
型式试验
包装、运输和储存
本标准用词说明
引用标准名录
附：条文说明·
TrrkAi-cJouakAa
（3）
（5）
（8）
（17)
General provisions
Basic requirments ....
Contents
3.1Design and selection of plastic-lined pipeand fittingTrrkAi-cJouakAa
3.2The requirement for document of purchaser design and document of supplier prefabricationDimension series for plastic-lined pipe and fittings4
Dimension series for steel pipeDimension series for plastic-lined pipe4.2
Dimension forplastic-linedelbow4.3
Dimension forplastic-lined teeDimension for plastic-lined reducerDimension for other plastic-lined piping componentsThickness of plastie lining and dimension of lining flange4.7
Flangeseries
Blindflange
Technical requirements
Material ....
Liningmaterial
Connect type
Manufacture
Inspection and test
Inspection of rawmaterial
Inspectionofproduction
Specialtest
Inspectionrule
Producttypetest
Marking
8 Packing,transmit and storageExplanation ofwordinginthisstandardNoramtivestandards
Addition：Explanationof theprovisions1
（3）
（5）
（5）
.（10)
（12)
（14）
（17)
（19)
（23)
（24)
（27)
irKAi-cJouaKAa
1.0.1为提高衬塑管道设计水平，方便衬塑钢管、管件的设计选用，制定本标准。1.0.2本标准规定了衬塑钢管和管件的术语和定义，分类及标记，使用条件，尺寸规格，技术要求，试验方法，检验规则和标记、包装、储存、运输等要求。1.0.3本标准适用于以聚丙烯（PP）、聚乙烯（PE）、聚烯烃（PO）、聚四氟乙烯（PTFE）、超高分子量聚乙烯（UHMW-PE）为衬塑层，公称压力为PN10、PN16、Class150（PN20），公称尺寸为DN25mm~DN1200mm的钢管和管件。1.0.4不同衬里材料对各种化学品和操作环境的适用性应满足各制造商的化学品防腐数据，在本标准中不做规定。
1.0.5本标准不适用于内涂塑钢管和管件。1.0.6衬塑钢管及管件系列选用除应符合本标准外，尚应符合国家现行有关标准的规定。1
2.0.1管道piping
2术语
irKAi-cJouaKAa
由管道组成件和管道支撑件组成，用于输送、分配、混合、分离、排放、计量或控制流体流动。2.0.2管件fitting
指弯头、三通、四通、异径管、盲法兰等。2.0.3松村loose lined
将内衬塑管直接放入钢管内，两端翻边的衬塑方法。2.0.4紧衬tight lined
用机械方法进行复合，内衬塑管与钢体之间基本无间隙的衬塑方式。2.0.5滚衬roolinglining
将塑料粉末熔融黏附在钢体上，内衬层有一定剥离强度的衬塑方式。2.0.6模压compressionmolding
以管子和管件的钢体为外模，将塑料粉末均匀填放在管子和管件内腔与模芯之间，施以一定压力将粉末压实后再进行烧结的衬塑方式。·2.
基本要求
村塑钢管和管件的设计选用下载标准就来标准下载网
衬塑层的种类和代号应符合表3.1.1的要求。表3.1.1
聚丙烯
聚乙烯
聚烯烃
聚四氟乙烯
超高分子量聚乙烯
村塑层的种类和代号
衬塑钢管和管件的种类和代号应符合表3.1.2的要求。表3.1.2
45°弯头
90°鸯头
等径三通
异径三通
同心异径管
偏心异径管
等径四通
异径四通
TTrkA-cJouaKAa
UHMW-PE
衬塑钢管和管件的种类和代号
3.1.3衬塑钢管和管件的适用温度应符合表3.1.3的要求。表3.1.3
衬塑钢管和管件的适用温度
衬塑材料
UHMW-PE
rkAi-cJouakAa
适用温度(℃）
-15~+110
—25~+70
—29°~+90
-29*~+80
—29*～+180
注以上低温数值仅适用于ASTMA106、A53等美标材料。若使用国内20号钢钢管材料，则低温值应高于-20℃.
3.2买方设计文件与供货方预制文件的要求3.2.1买方的管道设计文件应满足下列要求：1买方应向供货方提交管道轴测图和设计说明等设计文件。管道轴测图可以手工绘制、计算机绘制。2
3管道轴测图的画法、图形表示法及尺寸标注宜符合现行行业标准《化工装置管道布置设计规定》HG/T20549或《化工工艺设计施工图内容和深度统一规定》HG/T20519的要求。4设计说明应包含对衬塑钢管和管件的各项常规技术要求和特殊技术要求，预制的公差要求、试验和检验要求、防腐要求、包装运输要求等。3.2.2供货方的工厂预制文件应包括下列内容：1供货方根据买方提供的轴测图将管道分解成管段并提供管道元件清单，必要时设计预留段。清单上应根据双方的技术协议注明原材料要求，并绘制工厂预制轴测图。2工厂预制轴测图的编制应以设计文件为依据，按介质流向对整个管道系统进行分段和顺序编号，应以法兰连接点为分段点。3工厂预制轴测图上应注明管段加工长度、尺寸偏差、调节余量和管道的坡度和坡向。供货方还应提供相应的管道元件编号和清单。4
管道预制完成后应将实际尺寸标注在工厂预制轴测图中作为峻工图提供给用户。供货方应随时与买方沟通确认，工厂预制轴测图应提交给买方审核，并按审查意见对管道预3.2.3
制文件进行修改，经买方确认后，方可进行预制。对加工、预制、验收的特殊要求应及时告知供货方。.4.
衬塑钢管和管件尺寸系列
钢管尺寸系列
TrrkAi-cJouakAa
本标准适用的钢管公称尺寸和外径应符合现行行业标准《化工配管用无缝及焊接钢管尺寸选用系列》，钢管公称尺寸和外径应符合表4.1.1中所列尺寸。表4.1.1
公称尺寸
la系列
ⅡI系列
钢管公称尺寸和外径
公称尺寸
也可根据设计要求，采用其他钢管外径标准的产品。4.2
衬塑钢管尺寸系列
la系列
单位：mm
Ⅱ系列
根据钢管两端法兰型式的不同，衬塑钢管型式（图4.2.1)分为两端平焊法兰的衬塑钢管和一端平焊法兰、一端活套法兰的衬塑钢管。5·
