化学锚栓
JB/ZQ4757—2006
本标准适用于不宜采用膨胀螺栓连接方式的场合。采用这种锚栓能保证错栓中心至基础(地基)边缘距离最小。

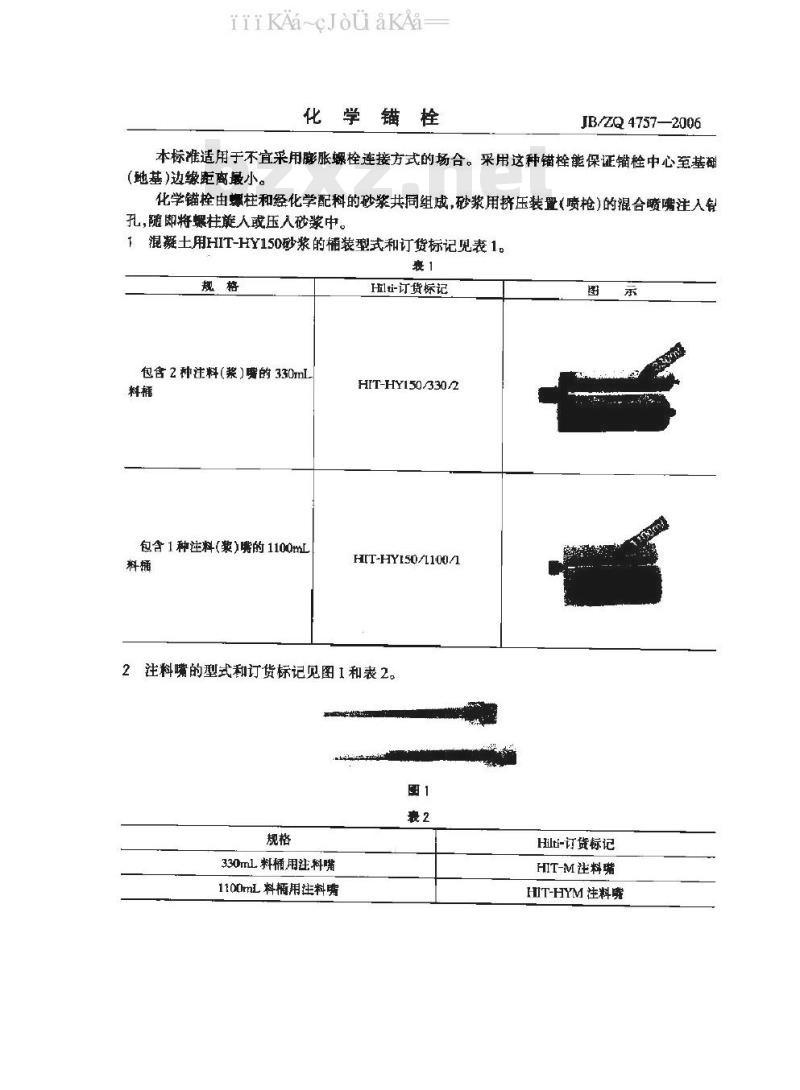

化学锚栓由螺柱和经化学配料的砂浆共同组成，砂浆用挤压装置（喷枪）的混合喷嘴注入钳孔，随即将螺柱旋人或压入砂浆中。混凝土用HIT-HY150砂浆的桶装型式和订货标记见表1。表1
包含2种注料(浆）嘴的330mL
包含1种注料（浆）嘴的1100mL
Hili-订货标记
HIT-HY150/330/2
HIT-HY150/100/1
2注料嘴的型式和订货标记见图1和表2。图1
330ml料桶,用注料嘴
1100mL料栖用注料嘴
Hilti-订贷标记
HIT-M注料瑞
HIT-HYM 注料嗪
iiikAacJouakAa-
JB/ZQ 47572006

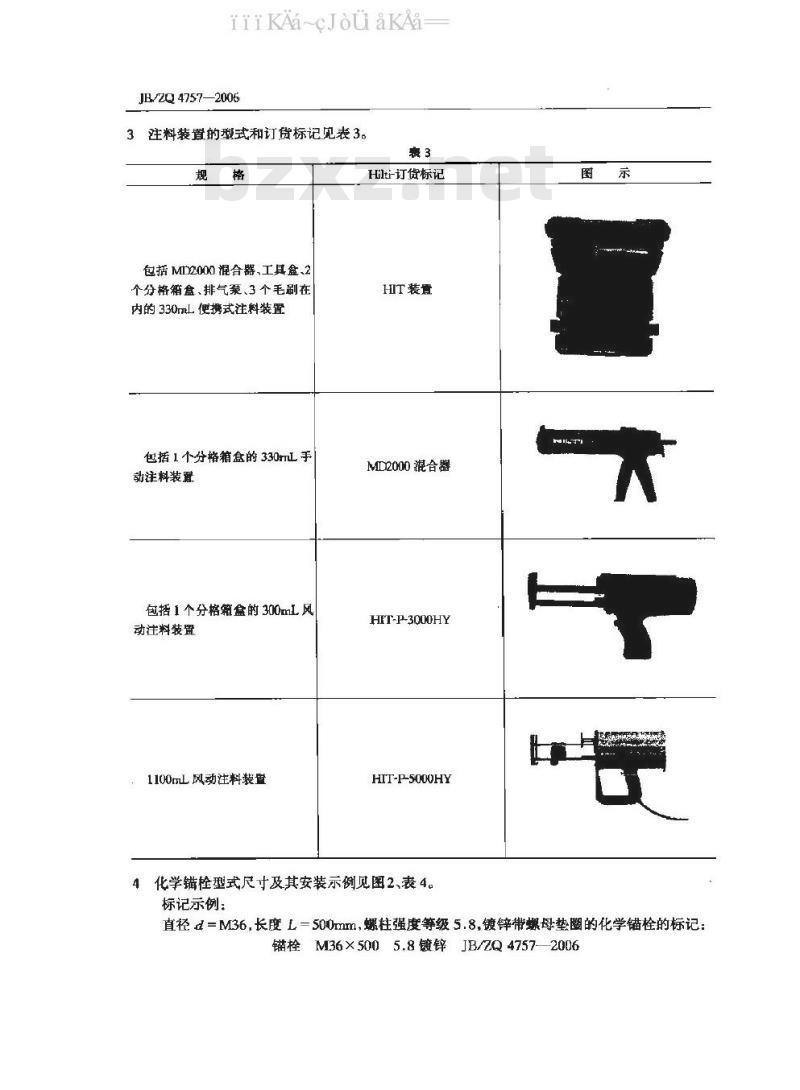

注料装置的型式和订货标记见表3。3
包括MD2000混合器、工具盒、2
个分格箱盒、排气泵、3个毛刷在内的330mL 便换式注料装置
包括1个分格箱盒的330mL手
动注料装置
包括 1 个分格箱盒的 300mL 风动注料装置
1100mL 风动注料装置
Hilti-订货标记
HIT装置
ML2000混合器
HIT-P-3000HY
HIT-P-5000HY

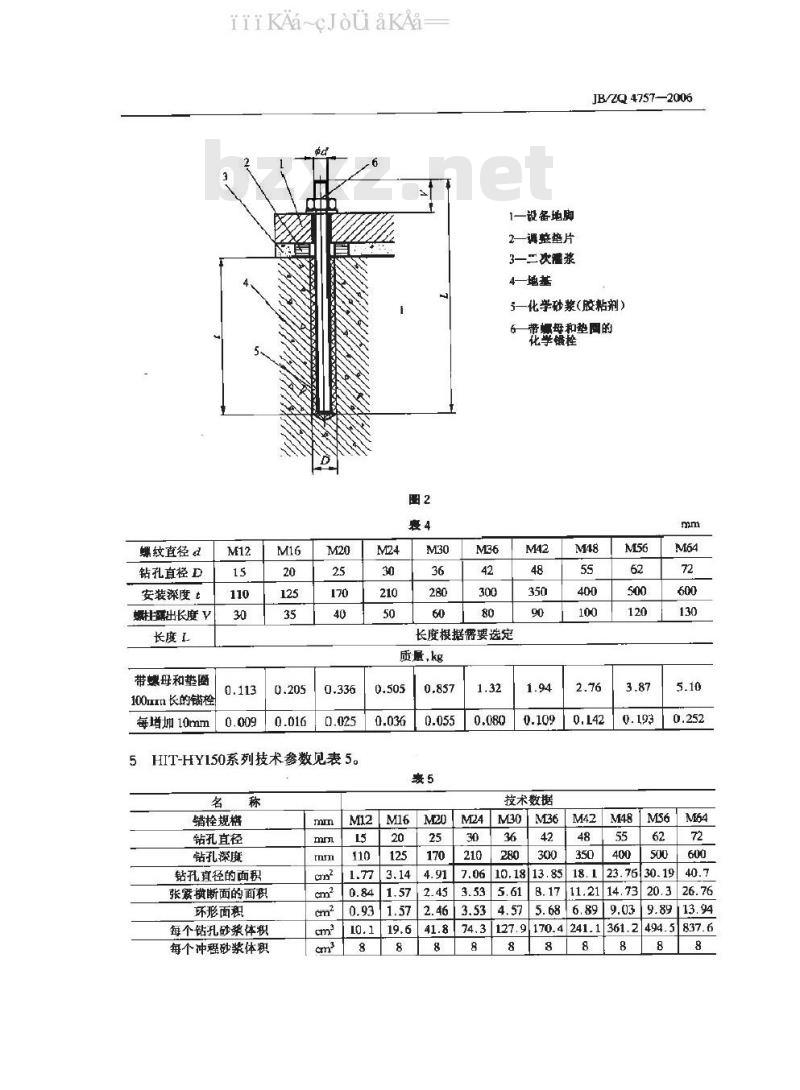

化学锚栓型式尺寸及其安装示例见图2、表4。标记示例：
直径d=M36,长度 L-500mm,螺柱强度等级5.8,镀锌带螺母垫圈的化学锚栓的标记：锚栓M36×5005.8镀锌JB/ZQ4757-2006螺纹直径d
钻孔直径D
安装深度Www.bzxZ.net
螺柱酶出长度 V
长度L
带螺母和圈
100m长的锚栓
每增圳10mm
iiiKAa~cJouaKAa-
HIT-HY150系列技术参数见表5。名
锚栓规格
钻孔直径
钻孔深度
钻孔真径的面积
张紧横断面的面积
环形面积
每个钻孔砂浆体积
每个冲程砂浆体积
1—设备地脚
2一调整垫片
3—二次灌浆
4—地基
JB/2Q4757—2006
5一化学砂浆（胶粘剂）
6带螺母和垫国的
化学罐栓
长度根据需要选定
质量,kg
技术数据
23.7630.19
361.2494.3
170.4241.1
iiiKAa~cJouaKAa-
JB/ZQ 47572006
表5(续)
铺栓规格
每个钻孔所必须的冲程次数
预聚力矩
预紧拉力
推荐的最大拉力
技术数据

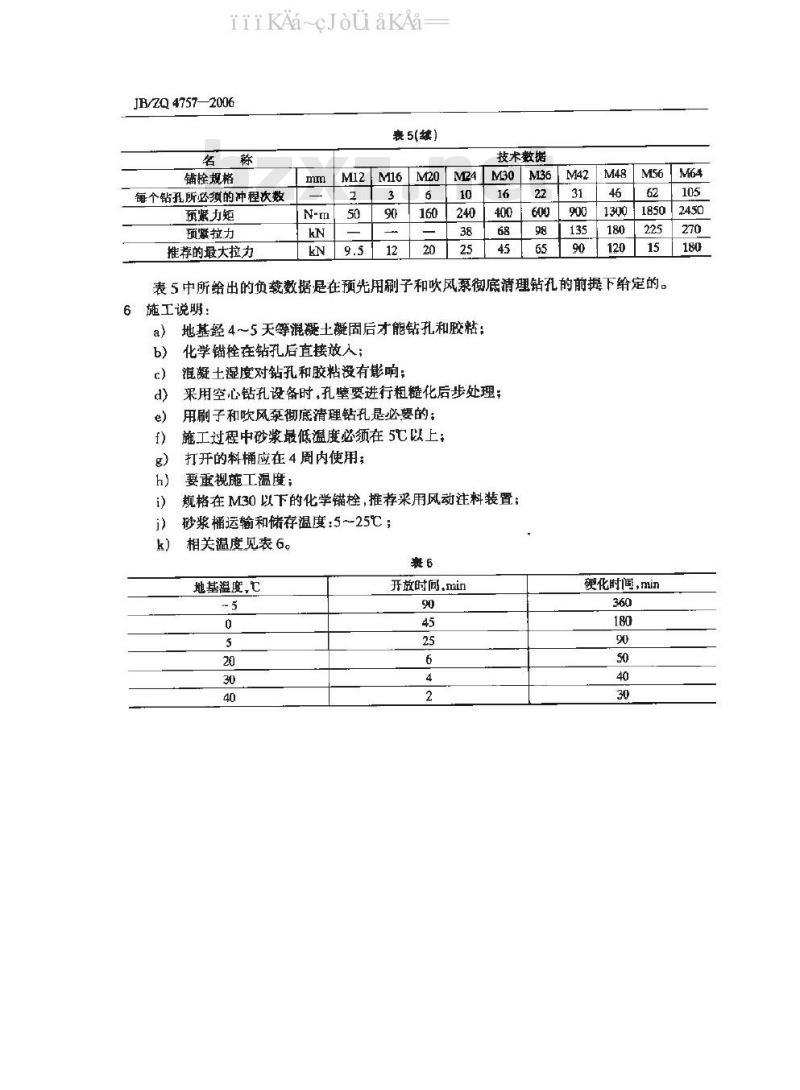

表5中所给出的负载数据是在预先用刷子和吹风泵彻底清理钻孔的前握下给定的。施工说明：
地基经4～5天等混凝土凝固后才能钻孔和胶粘；化学锚栓在钻孔后直接放入；
混凝土湿度对钻孔和胶粘没有影响；采用空心钻孔设备时，孔壁要进行粗糙化后步处理；用刷子和吹风泵彻底清理钻孔是必要的；施工过程中砂浆最低温度必须在5℃以上；打开的料桶应在4周内使用；
要重视施工温度；
规格在M30以下的化学锚栓，推荐采用风动注料装置：砂浆桶运输和储存温度：525℃；相关温度见表6。
地基温度,C
开放时间,min
硬化时闻，min
