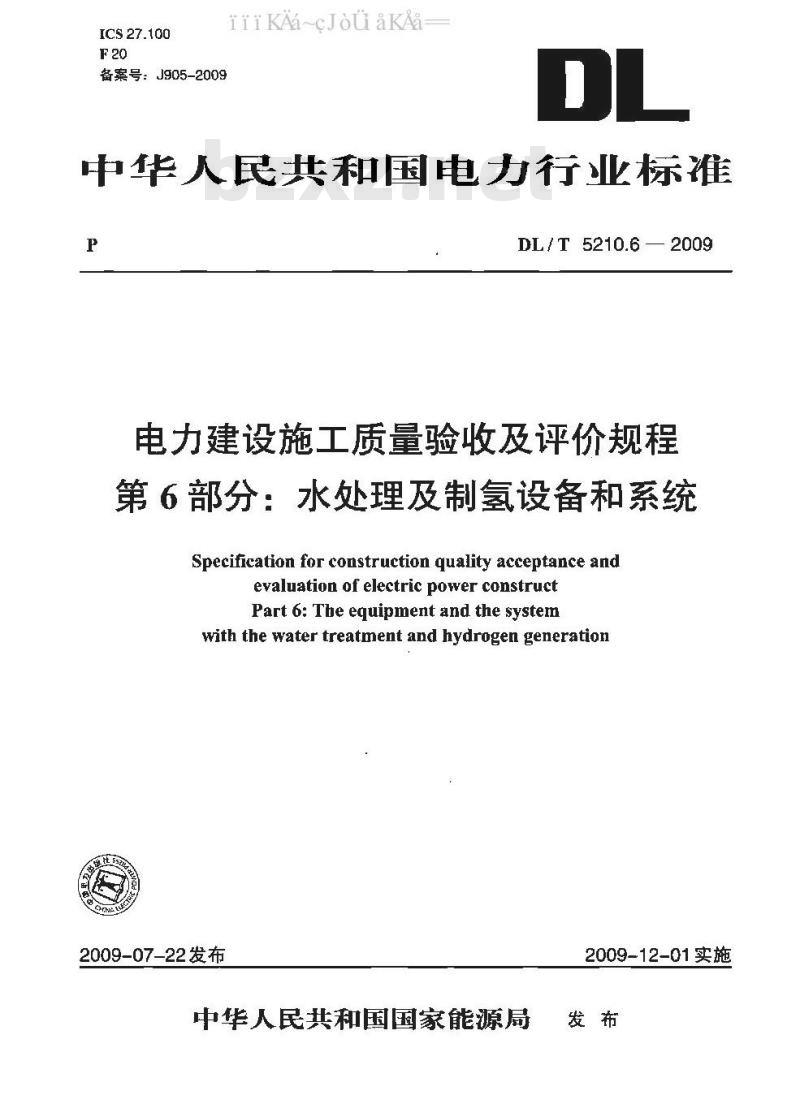

中华人民共和国电力行业标准
DL/T 5210.6 — 2009
电力建设施工质量验收及评价规程第6部分：水处理及制氢设备和系统Specification for construction quality acceptance andevaluation of electric power constructPart 6: Tbe equipment and the systemwith the water treatment and hydrogen generation2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施
范围·
规范性引用文件…
施工质量验收.
iiikAa~cJouaAa-
施工质量验收规定
施工质量验收范围划分及通用表格·通用标准
原水预处理系统
海水淡化系统
除盐系统
凝结水处理系统·
循环水处理系统·
废水处理系统
氢气站
汽水集中取样、给水、炉水处理系统·防腐工程
单项工程质量评价
基本规定
评价规定·
评价内容
评价方法
设备安装施工质量评价
转动机械安装施工质量评价
管道与阀门安装施工质量评价·5.7
5.8防腐、漆、保温施工质量评价·5.9单项工程各工程部位（范围）施工质量评价得分汇总5.10单项工程质量评价报告
6单台机组质量评价
7整体工程质量评价
附录A（资料性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
条文说明…
氨气管道安装参数数据表
强制性条文执行情况检查表清单，单位工程观感质量验收签证表
单位工程验收签证项目清单.
DL / T 5210.6 - 2009
..-129
.·163

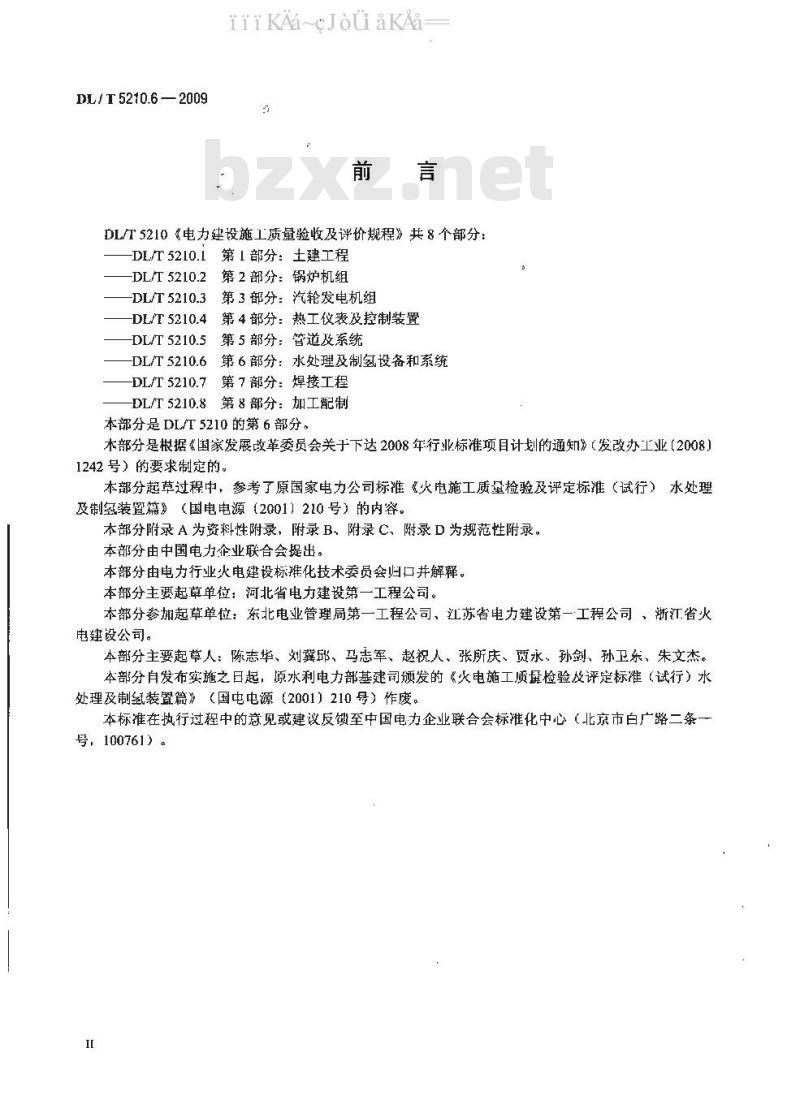

DL/T5210.6—2009
iiikAa~cJouakAa
DL/T5210电力建设施工质量验收及评价规程》共8个部分：DL/T 5210.1
DL/T 5210.2
DL/T 5210.3
-DL/T5210.4
DL/T 5210.5
DL/T 5210.6
DL/T 5210.7
第丨部分：土建工程
第2部分：锅炉机组
第3部分：汽轮发电机组
第4部分：热工仪表及控制装置
第5部分：管道及系统
第6部分：水处理及制氢设备和系统第7部分：焊接工程
第8部分：加工配制
DL/T 5210.8
本部分是DL/T5210的第6部分。
木部分是根据《国家发展改革委员会关于下达2008年行业标准项目计划的通知》（发改办工业【2008】1242号）的要求制定的。
本部分起草过程中，参考了原国家电力公司标准《火电施工质量检验及评定标准（试行）水处理及制氢装置篇》（国电电源（2001）210号）的内容。本部分附录A为资料性附录，附录B、附录C，附录D为规范性附录。本部分由中国电力企业联合会提出。本部分由电力行业火电建设标雅化技术委员会归口并解释。本部分主要起草单位：河北省电力建设第一工程公司。本部分参加起草单位：东北电业管理局第一工程公司、江苏省电力建设第一工程公司、浙江省火电建设公司。
本部分主要起草人：陈志华、刘冀邱、马志军、赵祝人、张所庆、贾永、孙剑、孙卫东、朱文杰。本部分自发布实施之日起，原水利电力部基建司颁发的火电施工质景检验及评定标准（试行）水处理及制氢装置篇》（国电电源【2001）210导）作废。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。
iiiKAacJouakAa

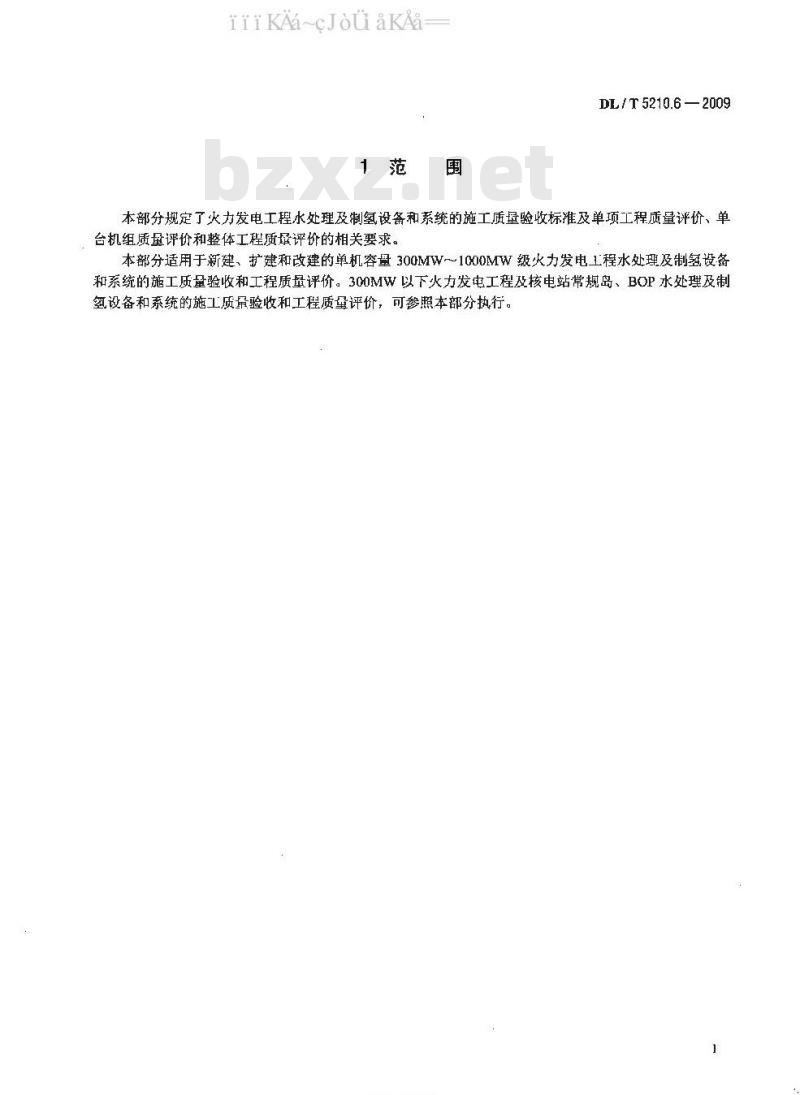

1范围
DL/T 5210.6—2009
本部分规定了火力发电工程水处理及制氢设备和系统的施工质量验收标准及单项工程质量评价、单台机组质量评价和整体工程质量评价的相关要求。本部分适用于新建、扩建和改建的单机容量300MW～1000MW级火力发电工程水处理及制氢设备和系统的施工质量验收和工程质量评价。300MW以下火力发电工程及核电站常规岛、BOP水处理及制氢设备和系统的施工质量验收和工程质量评价，可参照本部分执行。YkAoNiKAca
L / T 5210.6 — 2009
iiiKAa~cJouaKAa=

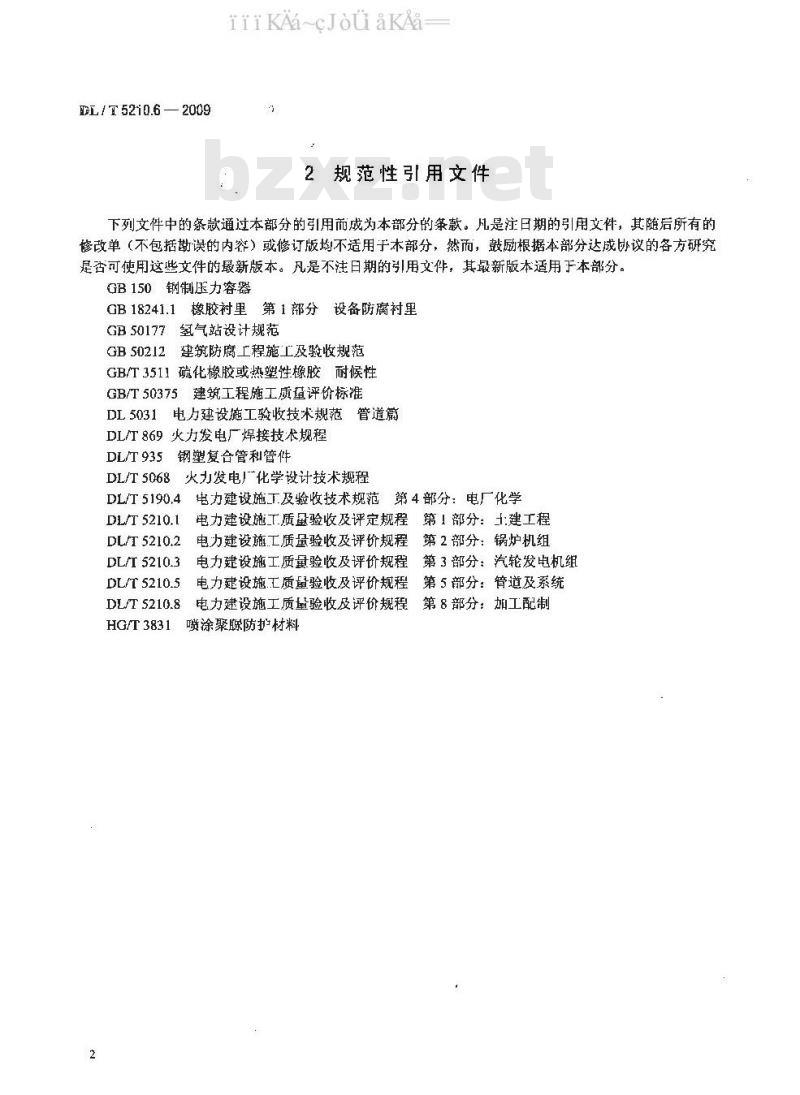

2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于木部分，然而，鼓刷励根据本部分达成议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB150钢制压力容器
GB18241.1橡胶衬里第1部分设备防腐衬里GB50177氢气站设计规范
建筑防腐工程施工及验收规范
GB50212
GB/T3511硫化橡胶或热塑性橡胶耐候性GB/T50375建筑工程施工质量评价标准DL5031
电力建设施工验收技术规范管道篇DL/T869火力发电厂焊接技术规程钢塑复合管和管件
DL/T 935
DLT5068火力发电厂化学设计技术规程DL汀5190.4电力建设施工及验收技术规范第4部分：电厂化学电力建设施工质量验收及评定规程第！部分：土建工程DL/T 5210.1
电力建设施工质量验收及评价规程第2部分：锅炉机组DLT 5210.2此内容来自标准下载网
DL/T 5210.3
DL/T 5210.5
DLT 5210.8
HG/T 3831
电力建设施工质量验收及评价规程第3部分：汽轮发电机组电力建设施工质量验收及评价规程第5部分：管道及系统电力建设施工质量验收及评价规程第8部分：加工配制喷涂聚腺防护材料
iiikAacJouakAa
DL/T5210.6—2009
3.D.1为了加强电力建设工程质量管理，提高施工质水平，统一火力发电工程施工质量验收标及工程质量评价的基本要求，特制订本标推。3.0.2火力发电工程施工质量验收应分别按检验批、分项、分部及单位工程进行。施工质量验收只设“合格”质量等级，当出现不符合时按4.1.12执行。3.0.3有创建优质工程目标的项目，应进行工程质量评价。3.0.4工程质量评价应按单项工程、单台机组和整体工程分三个阶段进行。3.0.5单项工程施工质量评价应在所含全部单位工程施工质量验收合格，T程技术文件收集、整理完毕后进行，评价应包括168h满负荷试运前的全部工作内容。3.0.6单台机组质量评价应在该机组全部单项工程质量评价及机组168h满负荷试运完成，且配套的环保工程正常投入运行后进行。公用系统纳入首台机组评价。3.0.7
整体工程质量评价应在该工程全部单台机组质罩评价、机组性能试验及工程档案评价完成后进行。
-TYKAONIKAca-
DL/ T 5210.6 — 2009
iiiKAa~cJouaKAa=
4施工质量验收
4.1施工质量验收规定
4.1.1火力发电工程水处理及制氢设备和系统的施工质量应按本部分的规定进行检查、验收，并办理验收签证。
4.1.2工程施工质量的检查、验收由施工单位根据所承担的工程范围，按4.2的规定编制施工质量验收范围划分表，经监理单位审核、建设单位确认后，由施工、监理及建设单位三方签字、盖章批准执衍。有工程总承包或其他项目管理模式的工程项目，施工质量验收范围划分表中“验收单位”栏可由建设单位根据实际情况增加验收单位。“验收单位”栏中设计单位与设备制造单位参加质量验收的项目可由建设单位根据实际情况进行调整。4.1.3对施工质量验收范围划分表所列检验项目与工程实际检验项目不符的部分，可进行增加或删减。增加或删减的检验项目在质量验收范围划分表中的工程编号可续编，缺号，但不得变更原编号。
4.1.4工程质量应由施工质量验收范围划分表规定的验收单位进行验收。检验批、分项工程、分部工程的验收,当有监理单位参加时应由监理单位组织，相关单位参加：单位工程的验收应由建设单位组织，相关单位参加：设计单位和制造单位应按施工质量验收范围划分表的规定参加相关项目验收。质量验收人员应持有与所验收专业一致的资格证书，资格证书应在有效期内。涉及单位工程，分部工程、分项工程、检验批检验的质量验收人员的验收权限，应由建设单位组织相关单位确定。4.1.5各级质检人员逊行工程质量检查、验收，除应严格执行本部分规定外，尚应按相关的现行国家标准、行业标雅、合同约定、设计文件及制造技术文件执行，并应对验收结果负货。4.1.6施工项目必须施工完毕方可进行质量验收。对施工质量进行检查、验收，施工单位应自检合格，且白检记录齐全后，方可报工程监理、建设单位进行质量验收。4.1.7隐蔽工程在隐蔽前由施工单位通知监理及有关单位进行见证验收，并应完成验收记录及验收签证。
4.1.8单位工程的观感质量应由质检人员通过目测，体验或辅以必要的量测，并根据检查项目的总体情况进行验收签证。
4.1.9工程施工质量的检查、验收应执行第4章中的规定，按检验批、分项工程、分部工程和单位工程进行：一个单位工程中多个施工单位分段施工时，可设子单位工程。子单位工程编号在原单位工程编号后加英文孚母区分。
4.1.10工程施工质量验收应符合下列规定：检验批项目验收合格方可对分项工程进行验收：分项工程验收合格方可对分部工程进行验收；分部工程验收合格方可对单位工程进行验收。4.1.11检验批、分项工程、分部工程、单位工程施工质量验收合格应符合下列规定：1按检验批的规定，对其检验项目进行全部检查，检查结果符合质量标准，该检验批质量验收合格。
2分项工程所含各检验批的验收项目全部合格、分项工程资料齐全，该分项工程验收合格。3分部工程所含分项工程质量验收全部合格、分部工程资料齐全，该分部工程质量验收合格4单位工程所含分部工程质量验收全部合格、单位工程资料齐全并符合档案管理规定，该单位工程质量验收合格。
4.1.12当工程施工质量不符合要求时，应进行登记备案，并按下列规定处理：4
iiiKAa~cJouakAa=
1经返工重做或更换器具、设备的检验项，应重新进行验收。DL/ T 5210.6 - 2009
2经返修处理店能满足安全使用功能的检验项目，可按技术处理方案和协商文件进行验收。3无法返工或返修的不合格检验项日，应经鉴定机构或相关单位进行鉴定，对不影响内在质量，使用寿命、使用功能、安全运行的可作让步处理。经让步处理的项目不再进行二次验收，但应在检验批验收表的“验收结论”栏内注明，其书面报告应附在该检验批验收表后。4.1.13检验批、分项工程施工质量有下列情况之一者不应进行验收：」主控检验项目的检验结果没有达到质量标准。2设计及设备制造厂对质量标推有数据要求，而检验结果栏中没填实测数据。3质量验收文件不符合档案管理规范。4.1.14因设计或设备制造原因造成的质量问题应由设计或设备制造单位负资处理。当委托施工单位现场处理也无法使个别非主控项目完全满足标准要求时，经建设单位会同设计单位、制造厂、监理单位和施工单位共同书面确认签字后，可作让步处理。经让步处理的项目不再进行二次验收，但应在检验批验收表的“验收结论”栏内注明，其书面报告应附在该检验批验收表后。4.1.15检验批、分项工程，分部工程及单位工程的质量验收文件应做到数据准确，文件收集完整、齐全，签字手续齐备，文件制成材料与字迹符合耐久性保存的要求，符合档案管理规范。4.2施工质量验收范围划分及通用表格4.2.1工程质量验收应按检验批、分项工程、分部工程及单位工程进行，质量验收范围划分应符合表4.2.1的规定。
表4.2.1施工质量验收范围划分表工程编号
工程名称
原水预处理系统
设备安装
分离设备安装
空气分离器安装
泥浆脱水机安装
澄清设备安装
慈浮澄清器安装
机械搅拌澄潜池安装
水力循环澄泄部件安装
澄清池斜板安装
澄清池斜管安装
过滤设备安装
-TYKANIKAca-
验收单位
质盘验收表编号
装 4.4.9
DL / T 5210.6 -- 2009
工程编号
iiiKAa~cJouaKAa=
表4.2.1（续）
工程名称
滤池装置安装
变孔隙度滤池装置安装
超滤/微滤装置安装
机械过滤器安装
纤维球过鸿器安装
活性炭过滤器安装
自动自理过滤器安装
过滤器填料
反楼透设备安装
反渗透装置安装
反渗透膜安装
反渗透保安过滤器安装
加药设备安装
助凝剂加药装置安装
混凝剂加药装置安装
杀菌剂加药装置安装
其他设备安装
石灰吊车安装
消石灰机装
生水加热器安装
管道混合安装
金底结构水箱安装
混凝土绍构水箱安装
浮顶水箱安装
单梁桥式起重机安装
电动葫产芦安装
布袋除尘器安装
转动机械安装
水泵安装
原水泵检查
验收单位
质量验收表编号
表4.4.10
表4.4.10
表4.4.11
裘4.4.12
表4.4.12
表4.4.12
表4.4.13
表4.4.14
表4.4.15
表4.4.16
裴4.3.11
表4.3.11
袋4.3.11
裴 4.4.17
表4.4.18
表4.4.20
装4.4.21
表4.4.22
表4.4.23
表4.4.24
表4.4.25
DL/T 5210.3
表4.16.2-1和表4.16.2-2
表4.4.26
DL/T5210.3表4.3.24
或表4.3.27
T程编号
iiiKAa~cJouaKAa
表4.2.1（续）
工程名称
源水泵安装
泥浆排敬黎安装
泥浆排泵检查
泥浆排放泵安装
反渗透高压泵安装
反透高压泵检查
反渗透高压泵安装
泥浆输送泵安装
泥浆输送泵樹查
泥浆输送泵安装
搅拌器安装
搅拌器安装
螺杆输送机安装
螺杆翰送机安装
反冲洗水泵安装
反冲洗水泵检查
反冲洗水泵安装
柱塞计量泵安装
柱密计量泵安装
隔膜计斑泵安装
隔膜计量泵安装
预脱盐水泵安装
预脱盐水泵检查
预脱盐水泵安装
超滤进水泵安装
YKNKAca
验收单位
DL / T 5210.6 —2009
质量验收表编号
DLT 5210.3 表 4.3.25
或表4.3.28
DL/T 5210.3表4.3.24
或表4.3.27
DLT5210.3表4.3.25
或表4.3.28
DL/T 5210.3 表 4.3.24
或表4.3.27
DL/T 5210.3 表 4.3.25
或表4.3.28
DL/T 5210.3 表4.3.24
或表4.3.27
DL/T5210.3表4.3.25
或表4.3.28
DL/T 5210.2表 4.8.29
DLT 5210.3 表 4.3.24
或4.3.27
DL/T 5210.3 表 4.3.25
或表4.3.28
DL/T5210.3表4.3.24
或表4.3.27
DL/T 5210.3 表 4.3.25
或表4.3.28
DL / T 5210.6
—2009
工程编号
iiiKAa~cJouaKAa=
表4.2.1（续）
工程名称
超滤进水泵检查
超滤进水泵安装
超滤反洗水安装
超滤反选水泵检查
超滤反洗水泵安装
超滤反洗回收水泵安装
超滤反洗回收水泵检查
超滤反洗回收水泵安装
超滤产水泵安装
超滤产水泵检查
超滤产水泵安装
反渗透浓水排水泵安装
反渗透浓水排水泵检查
反渗透浓水排水泵安装
反渗透油洗水泵安装
反澄透冲洗水泵检查
反渗透冲洗水泵安装
氧化剂输送泵安装
氧化剂翰送泵安装
卸料泵安装
卸料泵安装
罗茨风机安装
罗茨风机安装
管道及支吊渠安装
管道安装
性质【
验收单位
质验收表编号
DL/T 5210.3 表 4.3.24
或表4.3.27
DL/T 5210.3 表 4.3.25
或装4.3.28
DI/T 5210.3 表 4.3.24
或表4.3.27
DL/T 5210.3表4.3.25
或表4.3.28
DL/T 5210.3 表 4.3.24
或装4.3.27
DL/T 5210.3 表 4.3.25
或表4.3.28
DL/T 5210.3 表 4.3.24
或表4.3.27
DL/T 5210.3 袋 4.3.25
或表4.3.28
DL/T5210.34.3.24
或表4.3.27
DL/T 5210.3表 4.3.25
或装4.3.28
DL/T 5210.3 表 4.3.24
或表4.3.27
DL/T 5210.3 裴 4.3.25
或表4.3.28
工程编号
iiiKAa~cJouaAa
表4.2.1（续）
二程名称
石炭管道安装
衬胶管道安装
衬望管道安装
玻璃钢管道安装
塑料窗道安装
复合管道安装
不锈钢管道安装
一般钢制管道安装
特殊阀门安装
支吊架安装
一般钢制管道支吊架安装
特殊管道支吊架安装
分部试运
阀门调
气动阀门调整
电动阀门调整
减压调整
系统严密性试验
水压试验
气压试验
灌水试验
设备单体试运
机械搅拌澄消池试运
水力循环澄猜池试运
自动自清理过滤器试运
泥浆脱水机试运
清石灰机试运
助凝剂加药装置试运
混凝剂加药装置试运
柔菌剂加药装置试运
聚丙烯酰胺加药装置试运
1性质
主控！
TYKANiKAca
验收单位
DL/T5210.6-2009
质查验收衰编号
表4.3.12
表4.3.13
表4.3.14
表4.3.15
表4.3.16
表4.3.17
表4.3.18
DL/T 5210.5 表 4.5,3
表4.3.[9
DL/T 5210.5 表 4.5.2
表4.3.20
表4.2.25
裘4.2.26
表4.2.27
表4.2.15
表4.2.16
表4.2.17
表4.3.27
表4.4.19
表4.3.29
表4.3.29
表4.3.29
表4.3.29
