【GB国家标准】 机械手表机心零部件的精饰要求

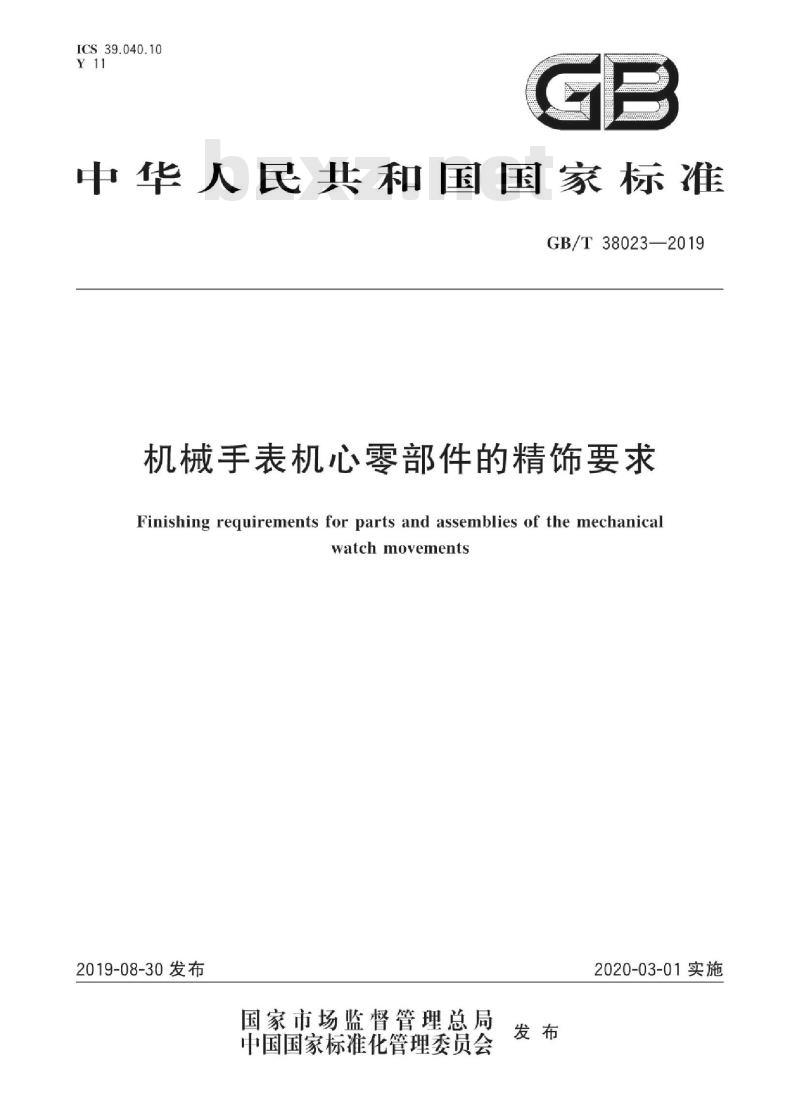

ICS39.040.10
中华人民共和国国家标准
GB/T38023—2019
机械手表机心零部件的精饰要求Finishing requirements for parts and assemblies of the mechanicalwatchmovements
2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-03-01实施

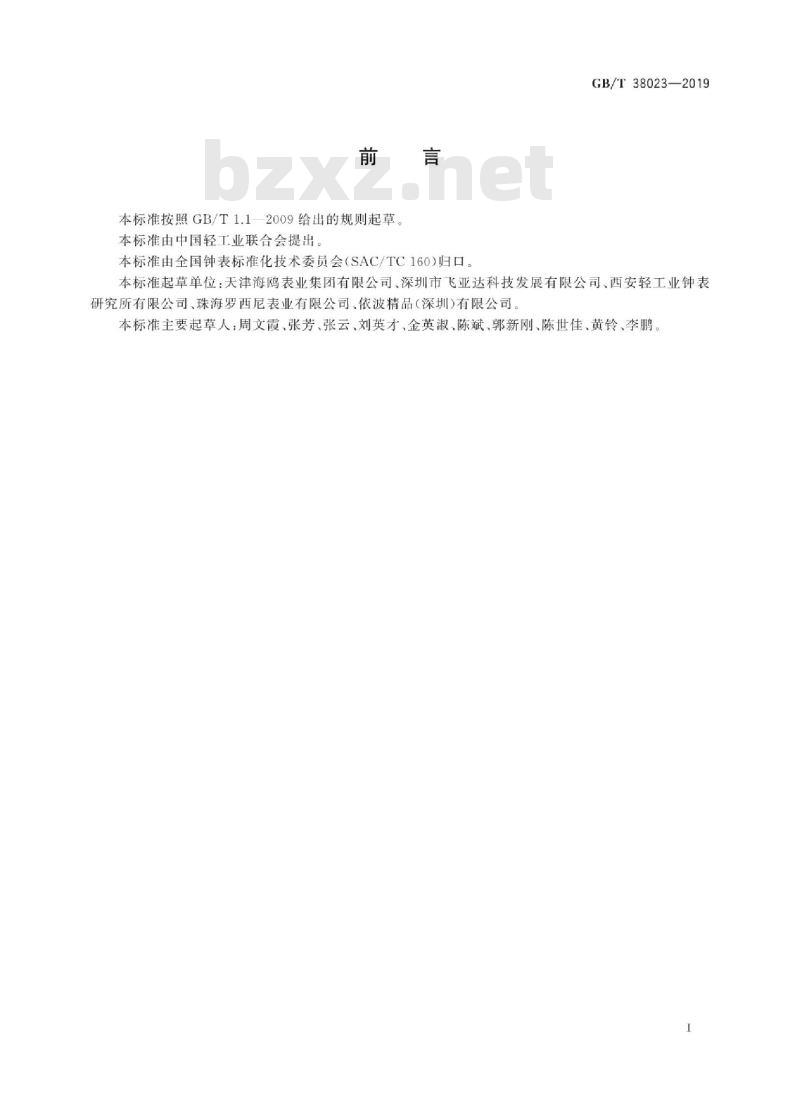

本标准按照GB/T1.12009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国钟表标准化技术委员会（SAC/TC160）归口GB/T38023—2019
本标准起草单位：天津海鸥表业集团有限公司、深圳市飞亚达科技发展有限公司、西安轻工业钟表研究所有限公司、珠海罗西尼表业有限公司、依波精品（深圳）有限公司。本标准主要起草人：周文霞、张芳、张云、刘英才、金英淑、陈斌、郭新刚、陈世佳、黄铃、李鹏。I

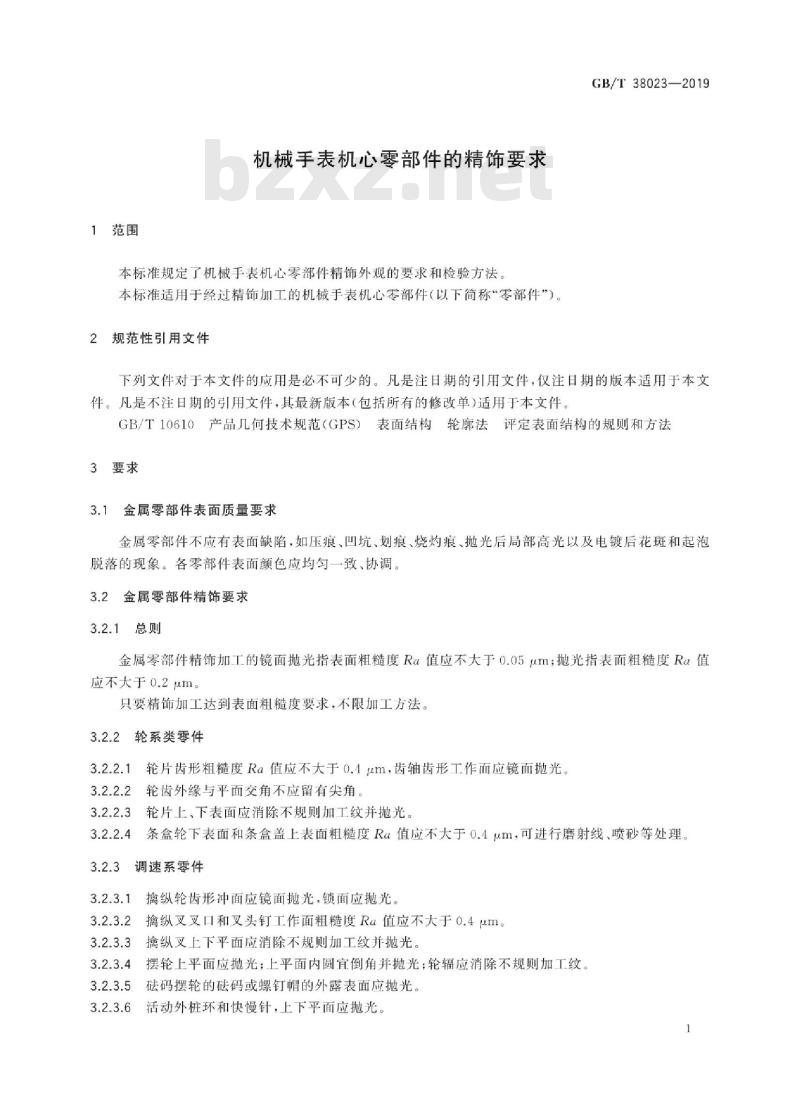

1范围
机械手表机心零部件的精饰要求本标准规定了机械手表机心零部件精饰外观的要求和检验方法。本标准适用于经过精饰加工的机械手表机心零部件（以下简称“零部件”）。2规范性引用文件
GB/T38023—2019
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T10610产品几何技术规范（GPS）表面结构轮廓法评定表面结构的规则和方法3要求
金属零部件表面质量要求
金属零部件不应有表面缺陷，如压痕，凹坑，划痕、烧灼痕，拖光后局部高光以及电镀后花斑和起泡脱落的现象。各零部件表面颜色应均匀一致、协调。3.2金属零部件精饰要求
3.2.1总则
金属零部件精饰加工的镜面抛光指表面粗糙度Ra值应不大于0.05um；抛光指表面粗糙度Ra值应不大于0.2μm。
只要精饰加工达到表面粗糙度要求，不限加工方法。3.2.2轮系类零件
3.2.2.1轮片齿形粗糙度Ra值应不大于0.4μm，齿轴齿形工作面应镜面抛光。3.2.2.2轮齿外缘与平面交角不应留有尖角3轮片上、下表面应消除不规则加工纹并抛光。3.2.2.3
3.2.2.4条盒轮下表面和条盒盖上表面粗糙度Ra值应不大于0.4um，可进行磨射线、喷砂等处理。3.2.3调速系零件
3.2.3.1擒纵轮齿形冲面应镜面抛光，锁面应抛光。3.2.3.2
擒纵叉叉口和叉头钉工作面粗糙度Ra值应不大于0.4μm。3.2.3.3bZxz.net
擒纵叉上下平面应消除不规则加工纹并抛光摆轮上平面应抛光；上平面内圆宜倒角并抛光；轮辐应消除不规则加工纹。3.2.3.4
码摆轮的码或螺钉帽的外露表面应抛光。6活动外桩环和快慢针，上下平面应抛光。3.2.3.6
GB/T38023—2019
3.2.4上条拨针系零件
非齿轮零件表面应平整，上平面应抛光。3.2.5夹板系零件
3.2.5.1夹板表面应平整；外露平面、夹板外侧面、内部槽形等表面应消除不规则加工纹；所有夹板外露边缘应倒角并抛光
3.2.5.2各夹板整体应协调、表面纹理均匀一致。3夹板宝石孔宜倒角抛光
3.2.6自动系零件
自动系中的轮系类和夹板类零件应分别符合3.2.2和3.2.5中的要求。3.2.6.1
自动锤表面应平整，上下平面应消除不规则加工纹，锤边外圆应倒角并抛光，其上平面和倒角可进行磨射线、喷砂等处理。
3.2.6.3自动锤轴承外露的上表面应抛光。3.2.7螺钉
3.2.7.1螺钉帽上平面应镜面抛光，螺钉帽外圆宜进行倒角并抛光。3.2.7.2
螺钉螺纹尾端面应平整
3.2.8印字盘
印字盘（如日历环、周历盘、月相盘等）的印字应清晰，饱满、牢度好。不应有断道、粗细不均以及字型、数字棱角明显短缺。不应出现字体拉丝、变形以及露白点等缺陷。2字盘喷漆色泽应均匀，漆面应光滑平整。不应有变色、泛黄、掉皮、手印、粘丝、漆渣或其他3.2.8.2
杂物。
3.2.9附加机构零件
3.2.9.1附加机构中的轮系类和夹板类零件应分别符合3.2.2和3.2.5中的要求。3.2.9.2
杆类零件上表面应抛光，且表面平整，外形线条流畅，4检验方法
检验条件
除有特殊要求外，检验的环境温度为18℃～25℃，在整个检验过程中温度波动不大于2℃，相对湿度不大于70%。
4.2表面装饰外观
零部件表面装饰外观在维持照度值不低于20001x的照明条件下，距检验者明视距离处进行检查，齿形应在满足检验要求的放大镜下检查。注：正常视力观察者的明视距离约25cm，近视或远视情况下明视距离会减小或增大。4.3
表面粗糙度
GB/T38023—2019
表面粗糙度采用粗糙度样块比对检查或用表面粗糙度测量仪测量，操作方法应符合GB/T10610的规定。
GB/T38023-2019
中华人民共
国家标准
机械手表机心零部件的精饰要求GB/T38023—2019
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2019年8月第一版
书号：1550661-63098
版权专有
侵权必究
