【轻工行业标准(QB)】 缝纫机机针配合尺寸公差和配合

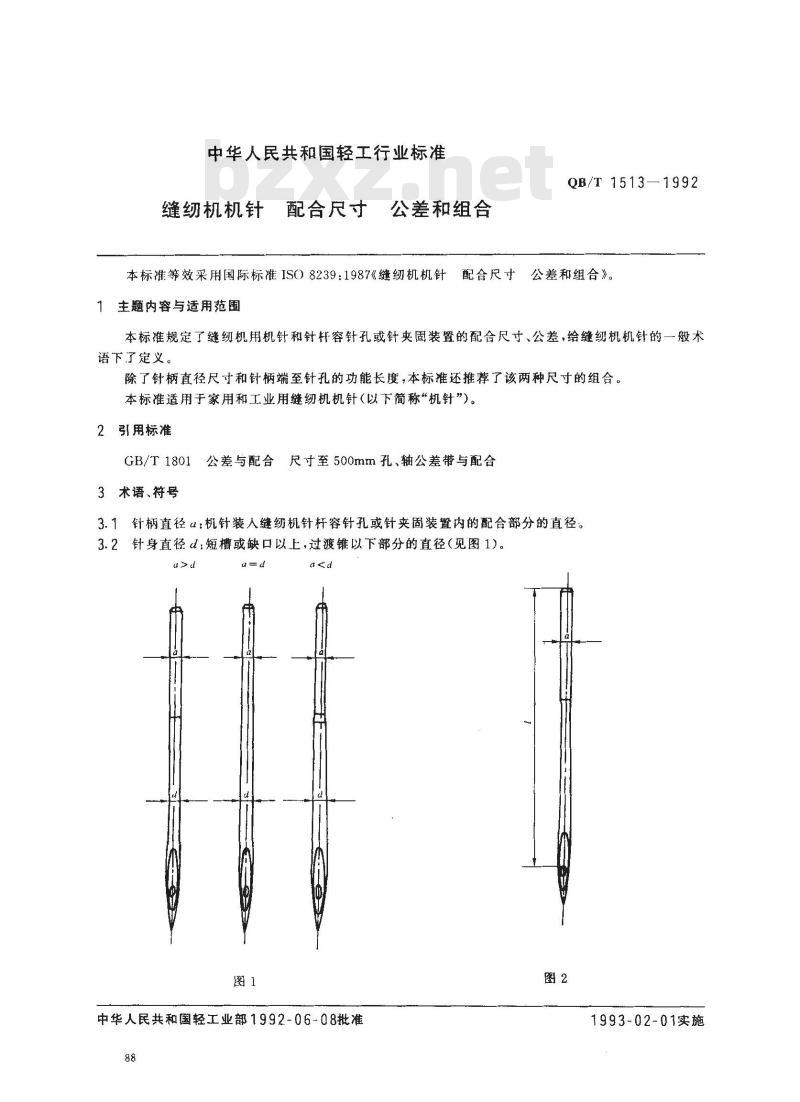

中华人民共和国轻工行业标准
缝纫机机针
配合尺寸
公差和组合
QB/T 1513—1992免费标准bzxz.net
本标准等效采用国际标准IS0）8239：1987《缝纫机机针配合尺寸公差和组合》。主题内容与适用范围
本标准规定了缝纫机用机针和针杆容针孔或针夹固装置的配合尺寸、公差，给缝纫机机针的一般术语下了定义。
除了针柄直径尺寸和针柄端至针孔的功能长度，本标准还推荐了该两种尺寸的组合。本标准适用于家用和工业用缝纫机机针（以下简称“机针”）。2、引用标准
GB/T1801公差与配合尺寸至500mm孔、轴公差带与配合3术语、符号
3.1针柄直径α：机针装人缝纫机针杆容针孔或针夹固装置内的配合部分的直径。3.2针身直径d：短槽或缺口以上，过渡锥以下部分的直径（见图1)。u>t
中华人民共和国轻工业部1992-06-08批准88
1993-02-01实施
QB/T1513—1992

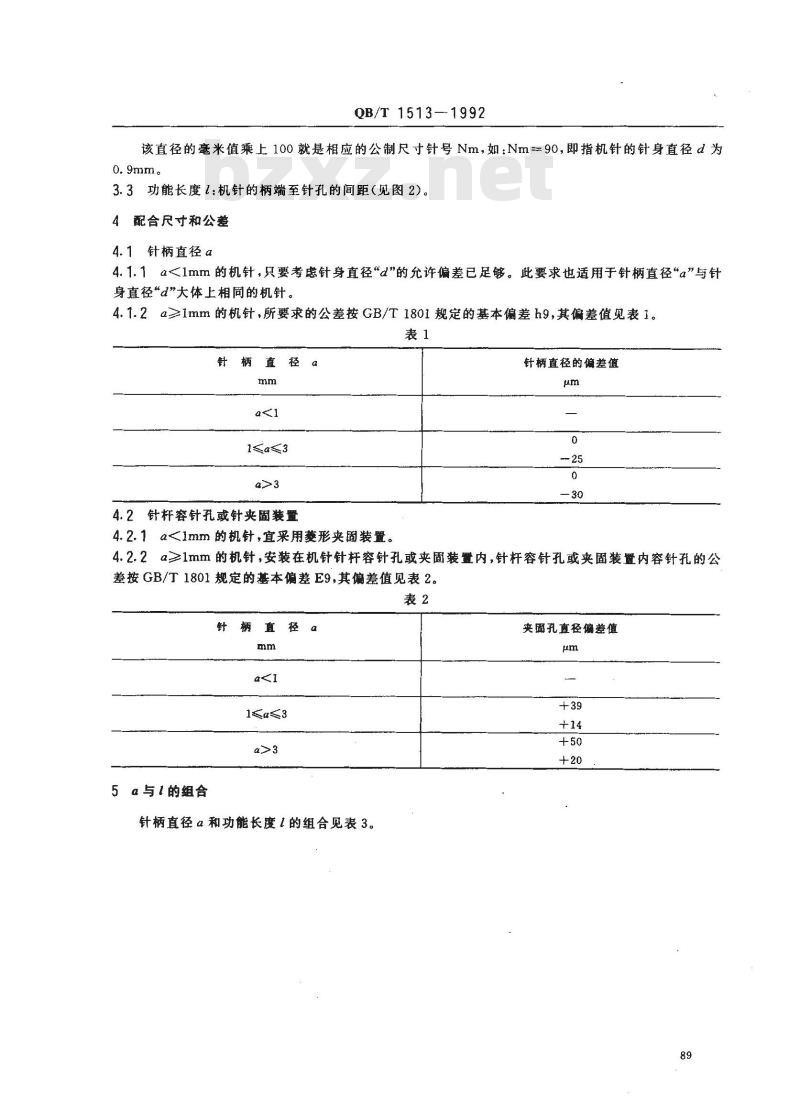

该直径的毫米值乘上100就是相应的公制尺寸针号Nm，如：Nm=90.即指机针的针身直径d为0.9mm。
3.3功能长度1：机针的柄端至针孔的间距（见图2)。4配合尺寸和公差
4.1针柄直径a
4.1.1α<1mm的机针，只要考虑针身直径“d”的允许偏差已足够。此要求也适用于针柄直径\a”与针身直径“d”大体上相同的机针。4.1.2a≥1mm的机针，所要求的公差按GB/T1801规定的基本偏差h9,其偏差值见表1。表1
针柄直
4.2针杆容针孔或针夹固装置
4.2.1a<1mm的机针，宣采用菱形夹固装置。针柄直径的偏差值
4.2.2a≥1mm的机针，安装在机针针杆容针孔或夹固装置内，针杆容针孔或夹固装置内容针孔的公差按GB/T1801规定的基本偏差E9,其偏差值见表2。表2
5 a与l的组合

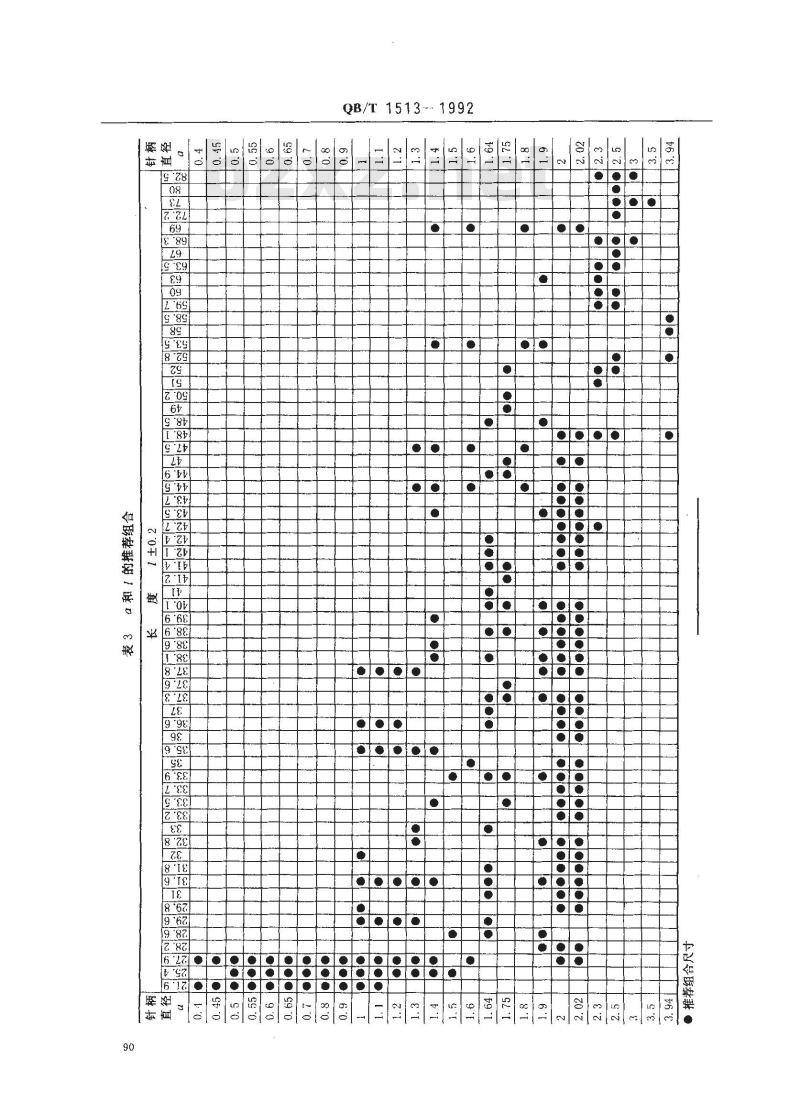

针柄直径a和功能长度1的组合见表3。夹固孔直径偏差值
QB/T1513--1992
orotorto
adaddnr
-1-2-2-2-2-3-3-3-

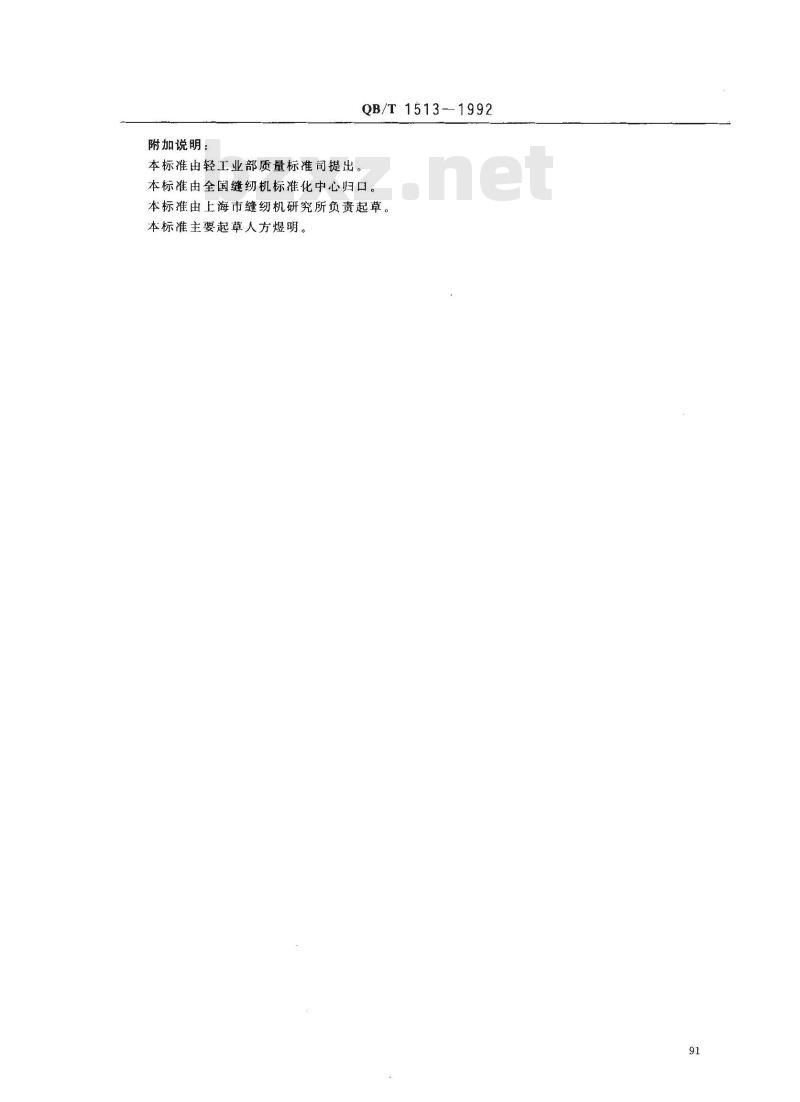

附加说明：
QB/T1513-1992
本标准出轻工业部质量标准司提出。本标准由全国缝纫机标准化中心归口。本标准由上海市缝纫机研究所负责起草。本标准主要起草人方煜明。
