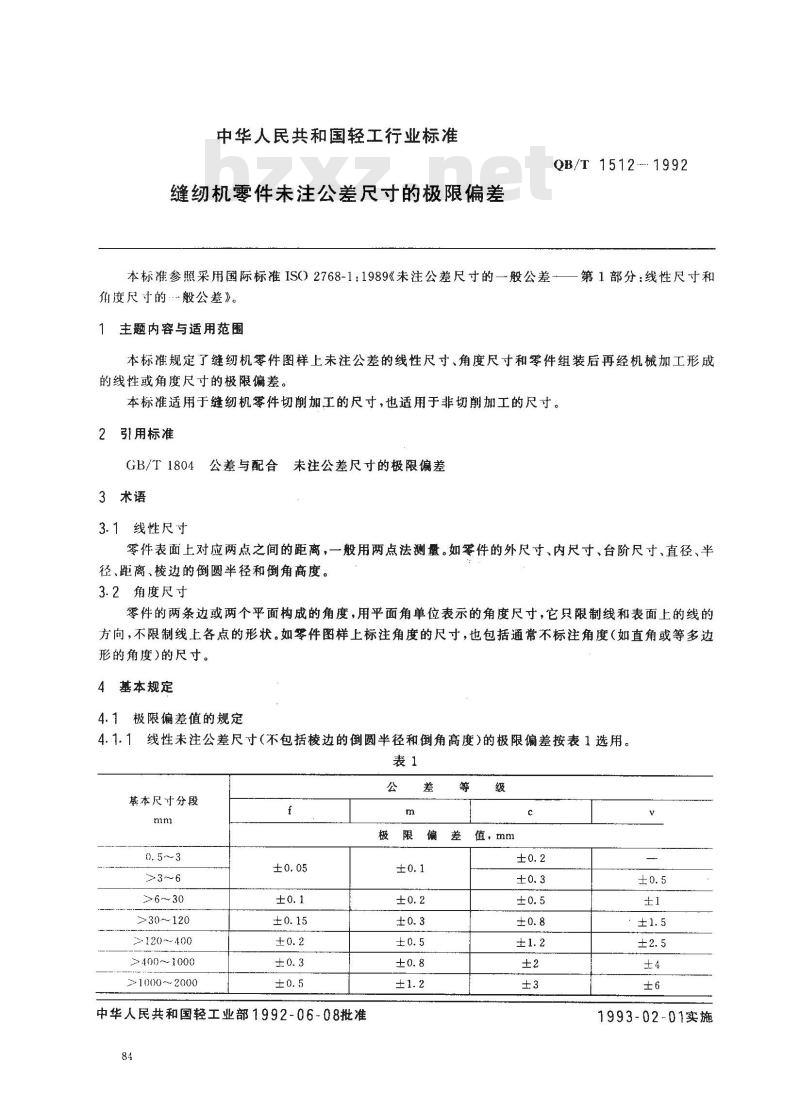

缝纫机零件未注公差尺寸的极限偏差QB/T 1512-. 1992
-第1部分：线性尺寸和
本标准参照采用国际标准IS02768-1：1989《未注公差尺寸的一般公差一角度尺寸的·般公差》。
主题内容与适用范围
本标准规定了缝纫机零件图样上未注公差的线性尺寸、角度尺寸和零件组装后再经机械加工形成的线性或角度尺寸的极限偏差。本标准适用于缝纫机零件切削加工的尺寸，也适用于非切削加工的尺寸。2引用标准
GB/T1804公差与配合未注公差尺寸的极限偏差3术语
3.1线性尺寸
零件表面上对应两点之间的距离，一般用两点法测量。如零件的外尺寸、内尺寸、台阶尺寸、直径、半径、距离、棱边的倒圆半径和倒角高度。3.2角度尺寸
零件的两条边或两个平面构成的角度，用平面角单位表示的角度尺寸，它只限制线和表面上的线的方向，不限制线上各点的形状。如零件图样上标注角度的尺寸，也包括通常不标注角度（如直角或等多边形的角度)的尺寸。
4基本规定
4.1极限偏差值的规定
线性未注公差尺寸（不包括棱边的倒圆半径和倒角高度）的极限偏差按表1选用。表1
基本尺寸分段bZxz.net
>3～6
>6～30
>30～120
≥120~400
>400～1000
>1000～~2000
中华人民共和国轻工业部1992-06-08批准84
值，mm
1993-02-01实施
QB/T1512-1992
注：（0）基本尺寸小于0.5mm时、偏差值应标注在基本尺寸后面。②本标准未注公差尺寸的公差带采用以基本尺寸为分布中心的对称分布，因此表中的极限偏差值是对称偏IT(下）

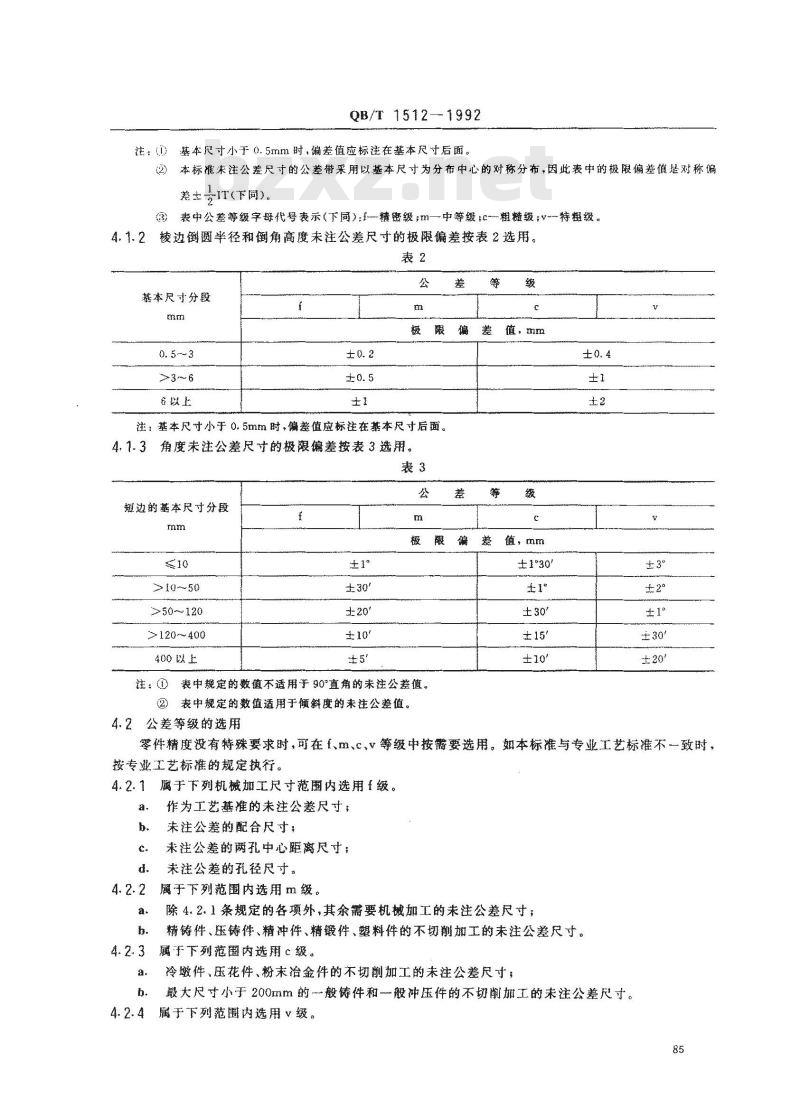

③表中公差等级字母代号表示（下同)：f—精密级m中等缓粗精级-特粗级。4.1.2棱边倒圆半径和倒角度未注公差尺寸的极限偏差按表2选用。表2
基本尺寸分段
>3～6
6以上
注：基本尺寸小于0.5mm时，偏差值应标注在基本尺寸后面4.1.3角度未注公差尺寸的极限偏差按表3选用。表3
短边的基本尺寸分段
>10~50
>50～120
>120～400
400以上
±20″
值，mm
偏發值，mm
注：①表中规定的数值不适用于90直角的未注公差值。②表中规定的数值适用于倾斜度的未注公差值。4.2公差等级的选用
±30°
零件精度没有特殊要求时，可在f、m、C，等级中按需要选用，如本标准与专业工艺标准不致时，按专业工艺标摊的规定执行。
属于下列机械加工尺寸范围内选用f级。作为工艺基准的未注公差尺寸；未注公的配合尺寸，
未注公差的两孔中心距离尺寸！未注公差的孔径尺寸。
属于下列范围内选用m级
除4.2.1条规定的各项外，其余需要机械加工的未注公差尺寸；精铸件、压铸件、精冲件、精锻件、塑料件的不切削加工的未注公差尺寸。属于下列范围内选用c级。
冷墩件、压花件、粉末治金件的不切削加工的未注公差尺寸；最大尺寸小于200mm的一般铸件和般冲压件的不切削加工的未注公差尺寸。属于下列范围内选用V级。
QB/T1512-.1992
a。自由锻造件的不切削加工的未注公差尺寸；b最大尺寸大」200mm的般铸件和-般冲压件的不切削加工的未注公差尺寸。4.3检测与评定

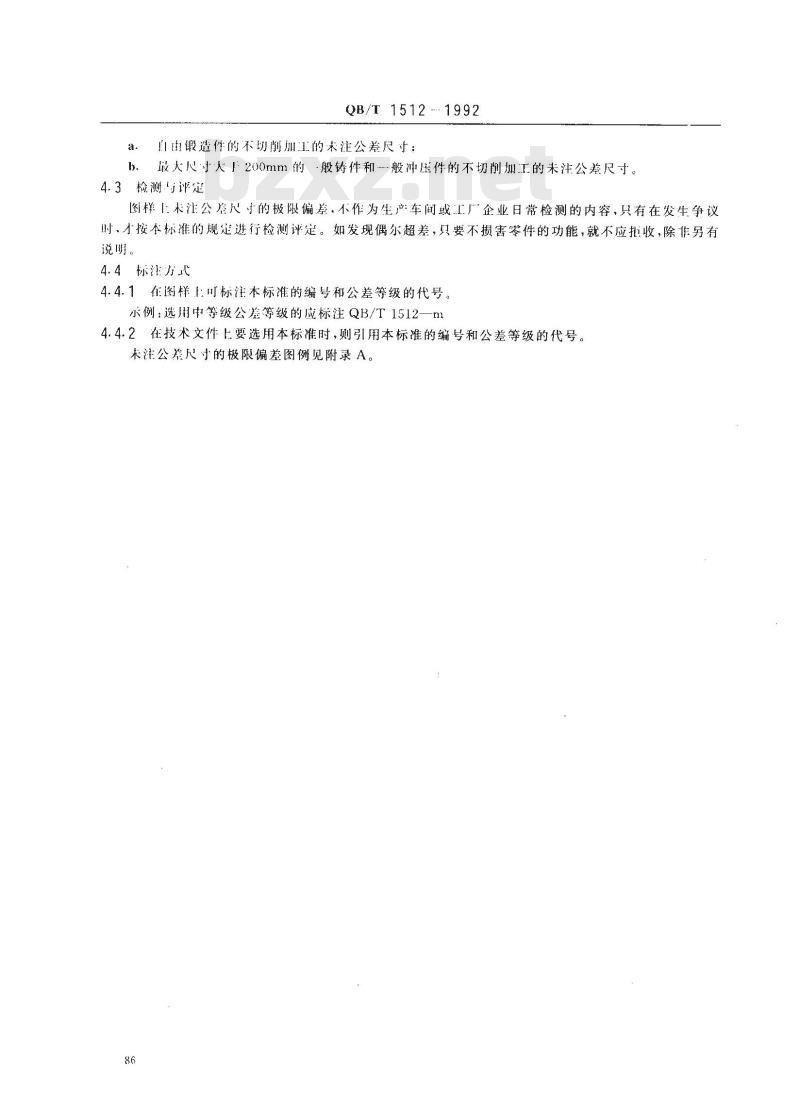

图样「未注公差尺寸的极限偏差，不作为生产车间或工厂企业日常检测的内容，只有在发生争议时，才按本标准的规定进行检测评定。如发现偶尔超差，只要不损害零件的功能，就不应拒收，除非另有说明。
4.4标注方式
4.4.1在图样1可标注本标准的编号和公差等级的代号。示例：选用中等级公差等级的应标注QB/T1512一m4.4.2在技术文件上要选用本标准时，则引用本标准的编号和公差等级的代号。未注公差尺寸的极限偏差图例见附录A。86
QB/T1512
附录A

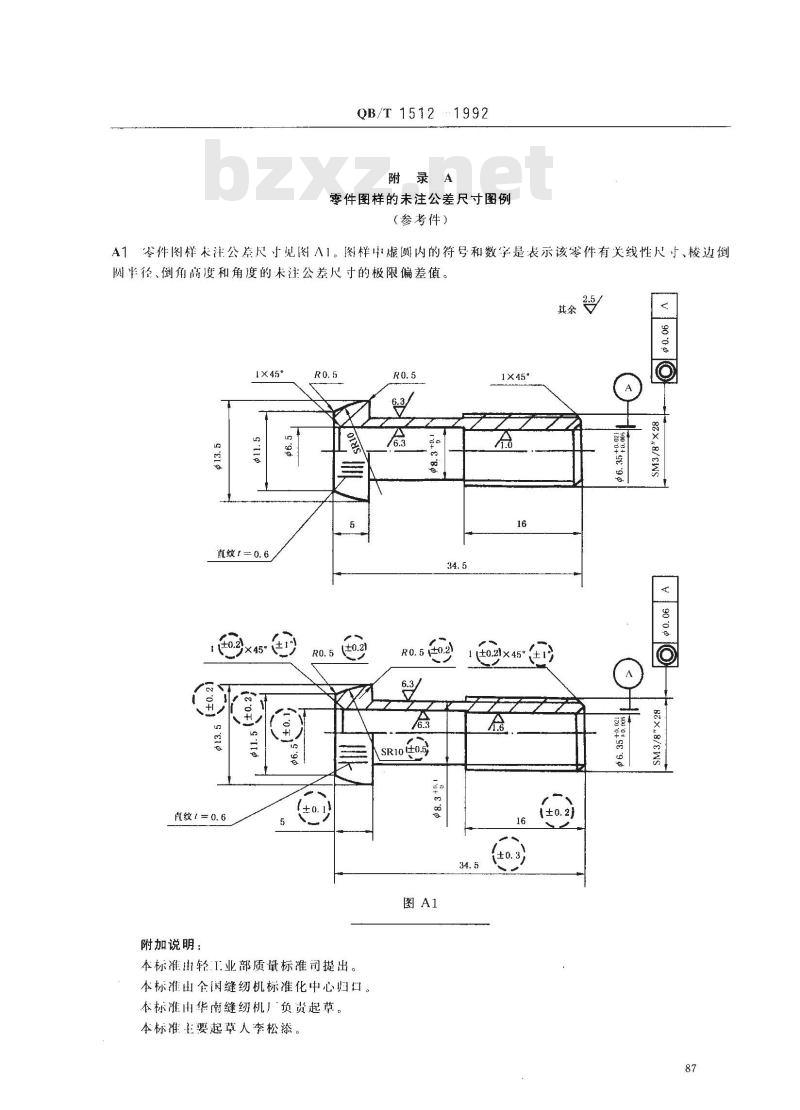

零件图样的未注公差尺寸图例
（参考件）
A1零件图样未注公差尺寸见图入1。图样中虚圆内的符号和数字是表示该零件有关线性尺寸、棱边倒圆半径、倒角高度和角度的未注公差尺寸的极限偏差值。其
1X45°
直纹！=0.6
附加说明：
本标准由轻1业部质量标准司提出。本标准出全润缝纫机标准化中心归口。本标准用华南缝纫机厂负贵起草。本标准主要起草人李松。
R0.5±0.2
SR1040
1×45°
1(±0.21)
884989
8×±8/6s
