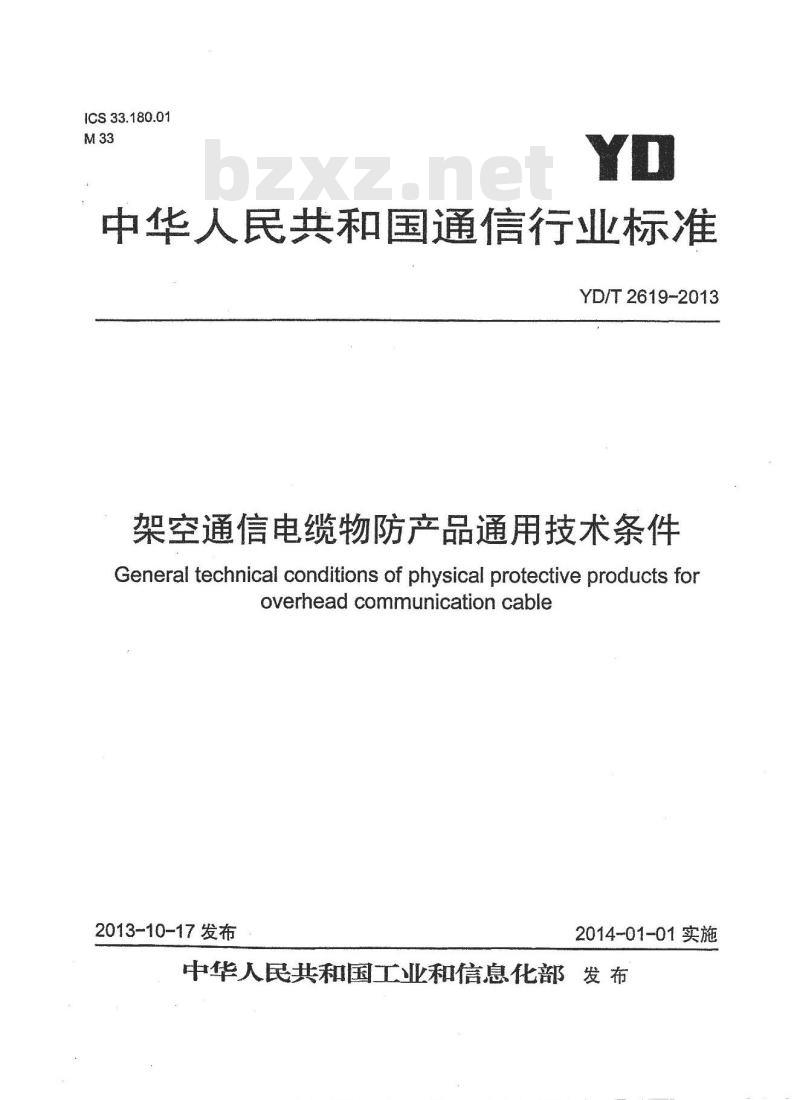

ICS33.180.01
中华人民共和国通信行业标准
YD/T2619-2013
架空通信电缆物防产品通用技术条件General technical conditions of physical protective products foroverheadcommunicationcable
2013-10-17发布
2014-01-01实施

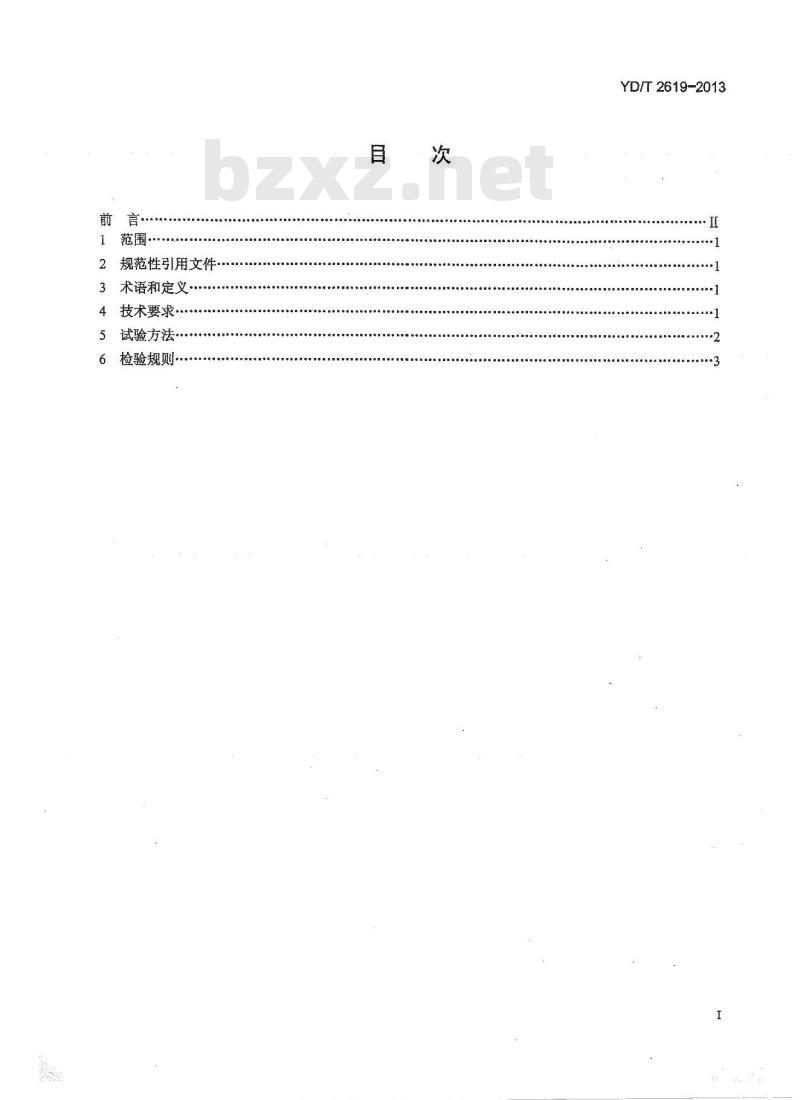

中华人民共和国工业和信息化部发布前言
1范围-
2规范性引用文件·
3术语和定义·
4技术要求
5试验方法
6检验规则
YD/T2619-2013

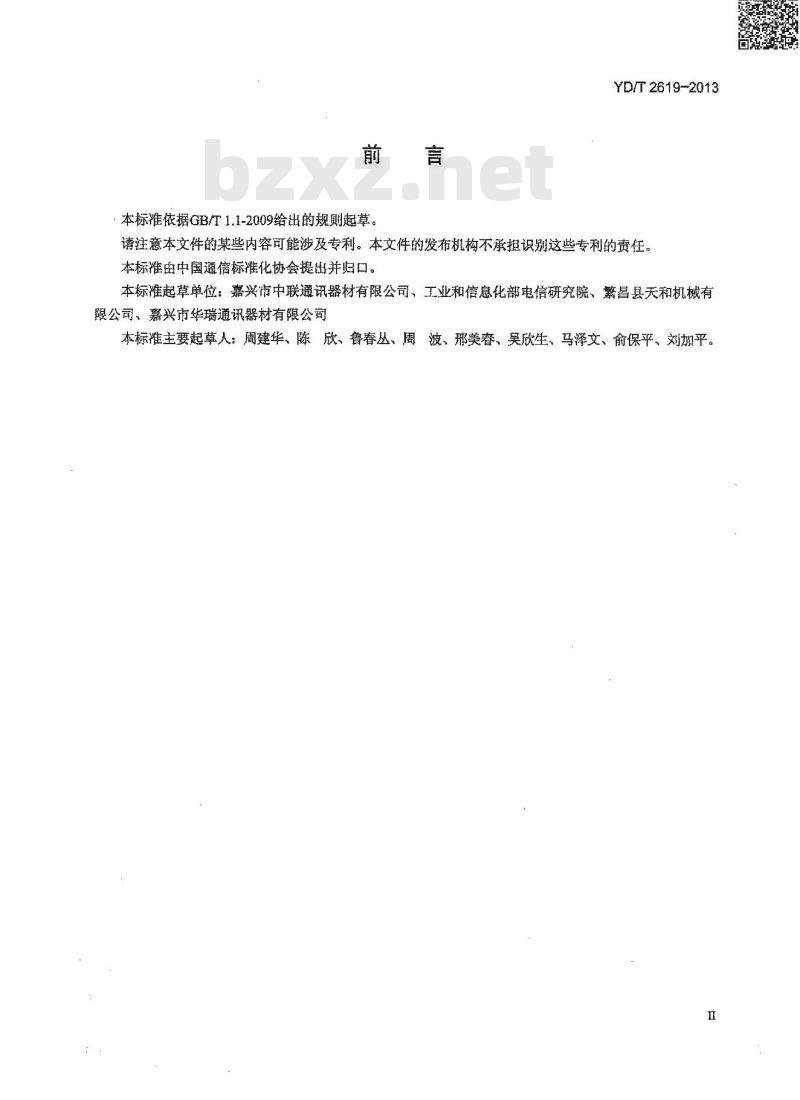

本标准依据GB/T1.1-2009给出的规则起草:YD/T2619-2013
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位:嘉兴市中联通讯器材有限公司、工业和信息化部电信研究院、繁昌县天和机械有限公司、嘉兴市华瑞通讯器材有限公司本标准主要起草人:周建华、陈、欣、鲁春丛、周波、邢美春、吴欣生、马泽文、俞保平、刘加平。1范围

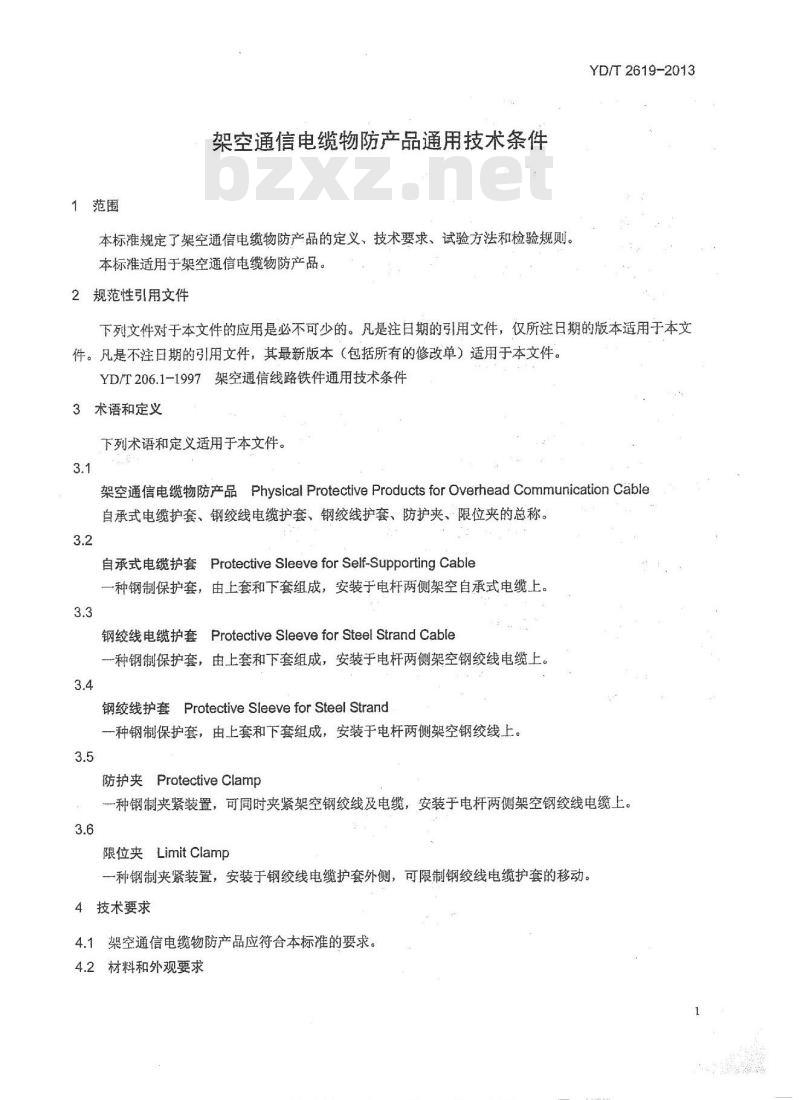

架空通信电缆物防产品通用技术条件本标准规定了架空通信电缆物防产品的定义、技术要求、试验方法和检验规则。本标准适用于架空通信电缆物防产品。2规范性引用文件
YD/T2619-2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。YD/T206.1-1997架空通信线路铁件通用技术条件3术语和定义
下列术语和定义适用于本文件。3.1
架空通信电缆物防产品PhysicalProtectiveProductsforOverheadCommunicationCable自承式电缆护套、钢绞线电缆护套、钢绞线护套、防护夹、限位夹的总称。3.2
自承式电缆护套 ProtectiveSleeveforSelf-SupportingCable一种钢制保护套,由上套和下套组成,安装于电杆两侧架空自承式电缆上。3.3
钢绞线电缆护套ProtectiveSleeveforSteel StrandCable一种钢制保护套,由上套和下套组成,安装于电杆两侧架空钢绞线电缆上。3.4
钢绞线护套ProtectiveSleeve forSteel Strand一种钢制保护套,由上套和下套组成,安装于电杆两侧架空钢绞线上。3.5
防护夹ProtectiveClamp
一种钢制夹紧装置,可同时夹紧架空钢绞线及电缆,安装于电杆两侧架空钢绞线电缆上3.6
限位夹LimitClamp
一种钢制夹紧装置,安装于钢绞线电缆护套外侧,可限制钢绞线电缆护套的移动。4技术要求
4.1架空通信电缆物防产品应符合本标准的要求。4.2材料和外观要求
YD/T2619-2013

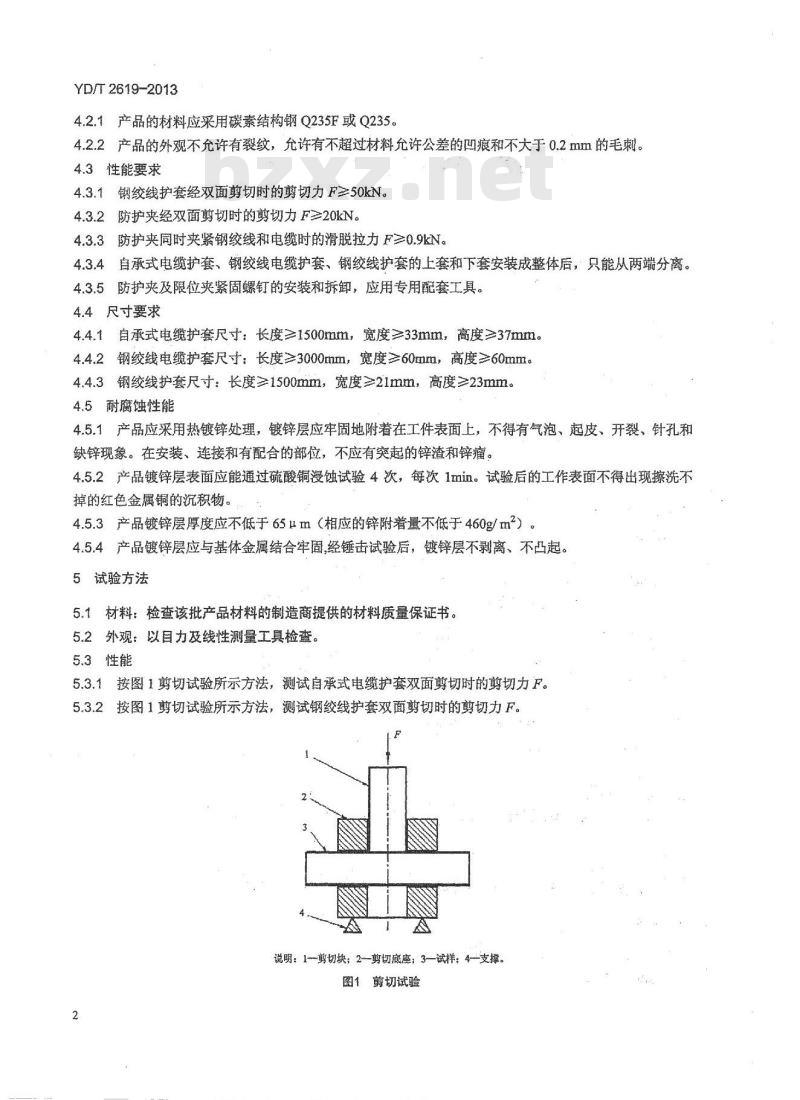

4.2.1产品的材料应采用碳素结构钢Q235F或Q235。4.2.2产品的外观不允许有裂纹,允许有不超过材料允许公差的凹痕和不大于0.2mm的毛。4.3性能要求
4.3.1钢绞线护套经双面剪切时的剪切力F≥50kN。4.3.2防护夹经双面剪切时的剪切力F≥20kN。4.3.3防护夹同时夹紧钢绞线和电缆时的滑脱拉力F≥0.9kN。4.3.4自承式电缆护套、钢绞线电缆护套、钢绞线护套的上套和下套安装成整体后,只能从两端分离。4.3.5防护夹及限位夹紧固螺钉的安装和拆卸,应用专用配套工具。4.4尺寸要求
4.4.1自承式电缆护套尺寸:长度≥1500mm:宽度≥33mm,高度≥37mm。4.4.2钢绞线电缆护套尺寸:长度≥3000mm,宽度≥60mm,高度≥60mm4.4.3钢绞线护套尺寸:长度≥1500mm,宽度≥21mm,高度≥23mm。4.5耐腐蚀性能
4.5.1产品应采用热镀锌处理,镀锌层应牢固地附着在工件表面上,不得有气泡、起皮、开裂、针孔和缺锌现象。在安装、连接和有配合的部位,不应有突起的锌渣和锌瘤。4.5.2产品镀锌层表面应能通过硫酸铜浸蚀试验4次,每次1min。试验后的工作表面不得出现擦洗不掉的红色金属铜的沉积物。
4.5.3产品镀锌层厚度应不低于65um(相应的锌附着量不低于460g/m)4.5.4产品镀锌层应与基体金属结合牢固,经锤击试验后,镀锌层不剥离、不凸起。5试验方法
5.1材料:检查该批产品材料的制造商提供的材料质量保证书。5.2外观:以目力及线性测量工具检查。5.3性能
5.3.1按图1剪切试验所示方法,测试自承式电缆护套双面剪切时的剪切力F。5.3.2按图1剪切试验所示方法,测试钢绞线护套双面剪切时的剪切力F。说明:1—剪切块;2-剪切底座;3—试样;4支撑。图1剪切试验
5.3.3按图2拉力试验所示方法,测试防护夹同时夹紧钢绞线和电缆时的滑脱拉力F。O
说明:1-电缆;2-钢绞线:3试样;4—紧固螺栓。图2拉力试验
YD/T 2619-2013
5.3.4自承式电缆护套、钢绞线电缆护套、钢绞线护套的上套和下套安装成整体后,人工测试是否只能从两端分离。
5.3.5分别试验用常规装拆工具和专用装拆工具,安装和拆卸防护夹及限位夹的紧固螺栓。5.4尺寸:用游标卡尺和钢直尺等线性测量工具检查。5.5耐腐蚀性能
5.5.1镀锌层的外观质量,以目力检查。5.5.2镀锌层耐腐蚀性能,按YD/T206.1-1997中4.3的方法试验。6检验规则
6.1出厂检验
6.1.1出厂检验项目为本标准中4.2、4.3.4、4.3.5、4.4、4.5.1的规定。6.1.2每批产品出厂前均应进行出厂检验。6.1.3样本采用百分抽样法随机抽样。样本数量不小于该批出厂产品的2%,且不得少于3件。6.1.4判定规则:样本的上述检验项目应全部符合要求。如有不符合要求项,允许数量翻倍抽取同批产品样本进行复检,如仍有不符合要求项,则该批出厂产品判为不合格。6.2型式试验
如有下列情况之一时,应进行型式试验6.2.1
新产品试制定型鉴定;
正式生产后,材料、结构、工艺有较大改变;b)
产品停产一年后恢复生产时;
d)国家质量监督部门或认证组织提出要求时。6.2.2型式试验为本标准中第4章全部项目。6.2.3样本采用百分抽样法随机抽样。样本数量不小于该批产品的2%,且不得少于3件。6.2.4判定规则:样本的型式试验项目应全部符合要求。如有不符合要求项,允许翻倍抽取同批产品样本进行复检,如仍有不符合要求项,则该批出厂产品判为不合格。3
中华人民共和国Www.bzxZ.net
通信行业标准
架空通信电缆物防产品通用技术条件YD/T2619-2013
人民邮电出版社出版发行
北京市丰台区成寿寺路11号邮电出版大厦邮政编码:100064
宝隆元(北京)印刷技术有限公司印刷版权所有不得翻印
开本:880×12301/16
印张:0.75
字数:13千字
2014年2月第1版
2014年2月北京第1次印刷
15115 :392
本书如有印装质量问题,请与本社联系电话:(010)81055492
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
